在城市公园更新与景观桥梁工程中，预制装配式装饰构件凭借施工周期短、现场污染小、造型表现力强等优势，正逐步成为人行景观桥外立面装饰的主流方案。

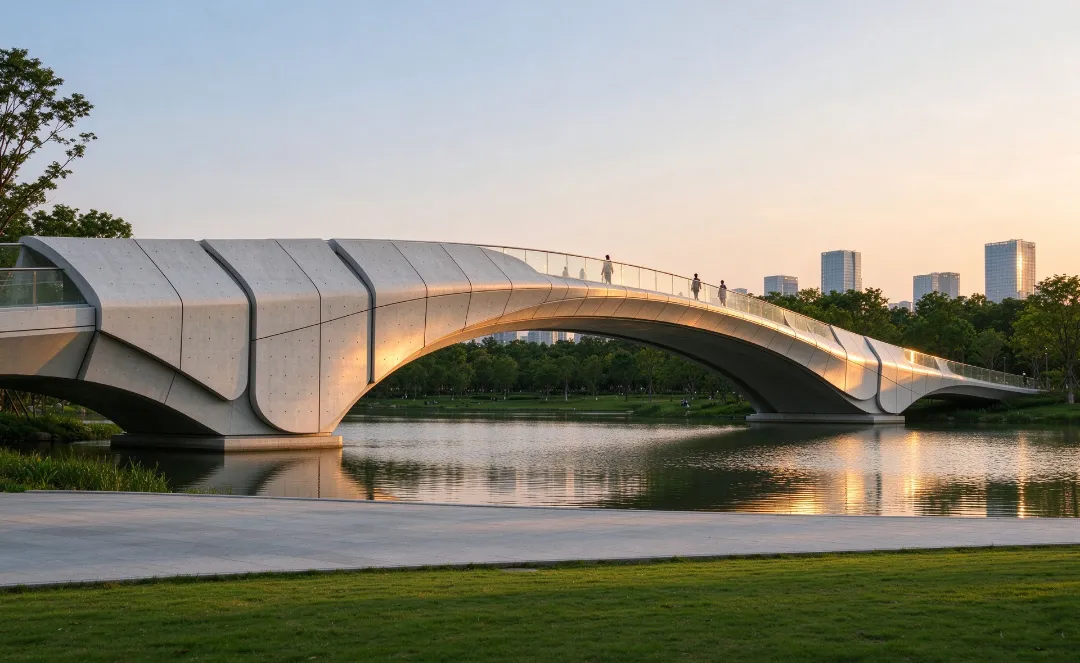

图片来源网络，如有侵权请联系删除

与交通干线桥梁不同，公园景观桥更强调曲面造型、装饰线条与园林环境的视觉融合，异形雕花、弧形栏板、装饰盖板等构件普遍采用"工厂预制、现场吊装拼接"的模式。造型越复杂，对桥体基底实测精度的依赖就越高——而现场，往往并不像图纸那样干净规整。

01 图纸≠现场，异形装饰构件装配风险高

本次项目位于临水开阔区域，景观桥横跨水面，周边同期建设、场地条件复杂。主体结构在浇筑与后续施工过程中存在微小形变与尺寸偏差，场地内还叠加了临时支撑、模板、堆料等非设计要素。若直接按图生产预制装饰件，接缝错位、贴合不严、线条扭曲等外观缺陷几乎不可避免。而景观桥对外观平整度要求极高，任何肉眼可见的缝隙都会破坏整体园林观感。

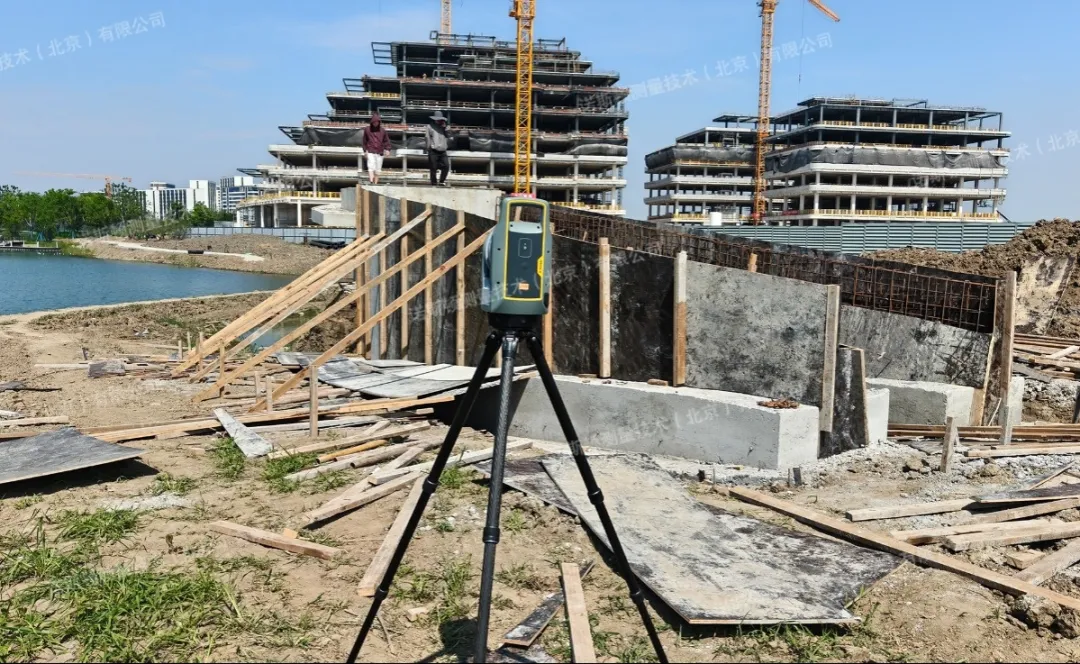

景观桥三维扫描现场

桥体横跨水面，栏杆基座、拱腹、桥侧曲面等多处存在遮挡，岸线不规整，测站可选位置有限。全站仪、卷尺等单点测量方式只能采集离散点位，无法完整获取连续曲面数据，多段拼接还会引入累积误差，很难还原桥体的整体空间形态。

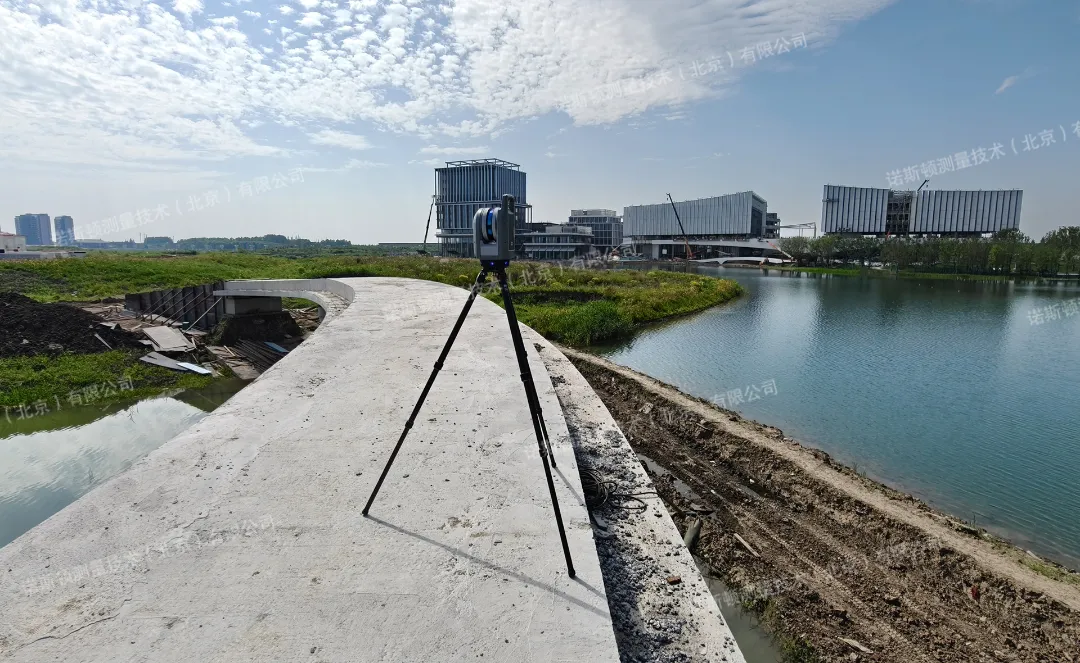

景观桥三维扫描现场

02 大空间三维扫描，构建桥梁实景数字基底

我们采用大空间三维扫描仪开展全桥实景数据采集。设备具备远距离、大范围采集能力，一站即可完成大面积场景捕获，适配临水开敞工况，可一次性捕捉桥梁主体结构、曲面轮廓、预埋件位置及周边环境，不受复杂曲面与局部遮挡影响，快速生成毫米级精度的全桥高密度点云模型。

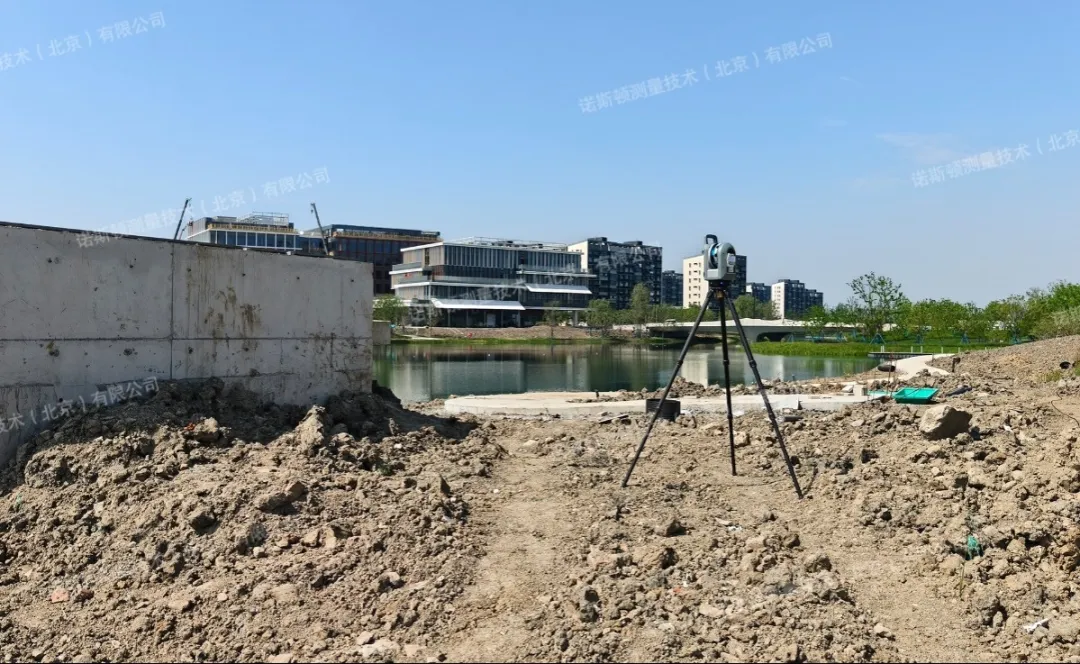

景观桥三维扫描现场

外业阶段在桥面结构、岸线平台与结构侧面合理布设测站，对桥梁底面、侧面、拱结构、原有栏杆基座等所有与装饰构件连接的部位进行多站扫描，完整记录实体结构的真实几何形态。

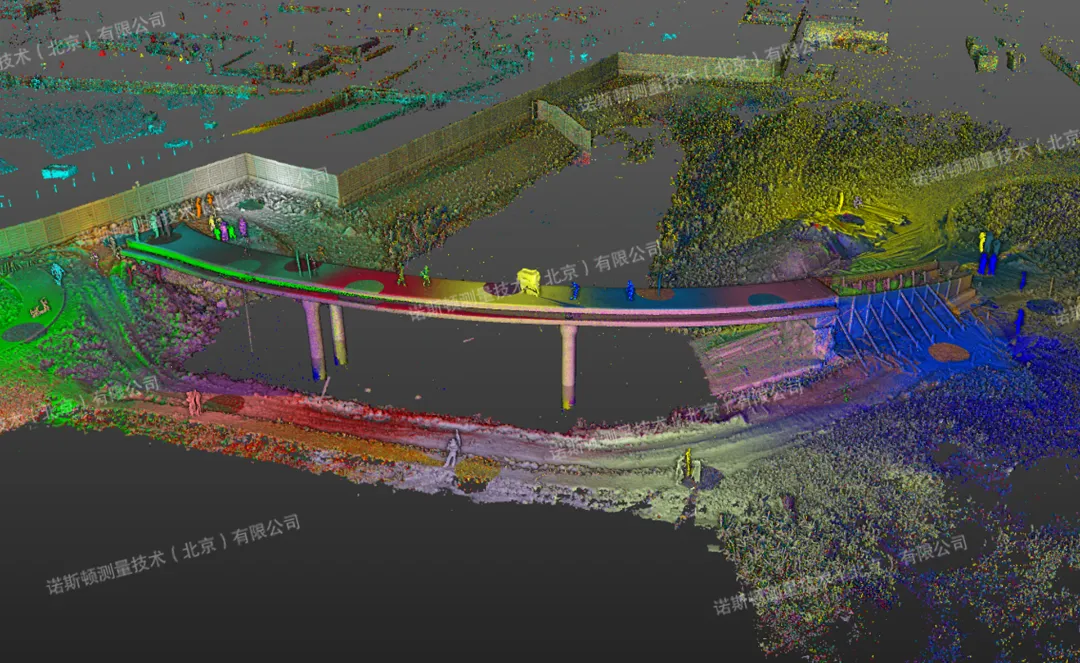

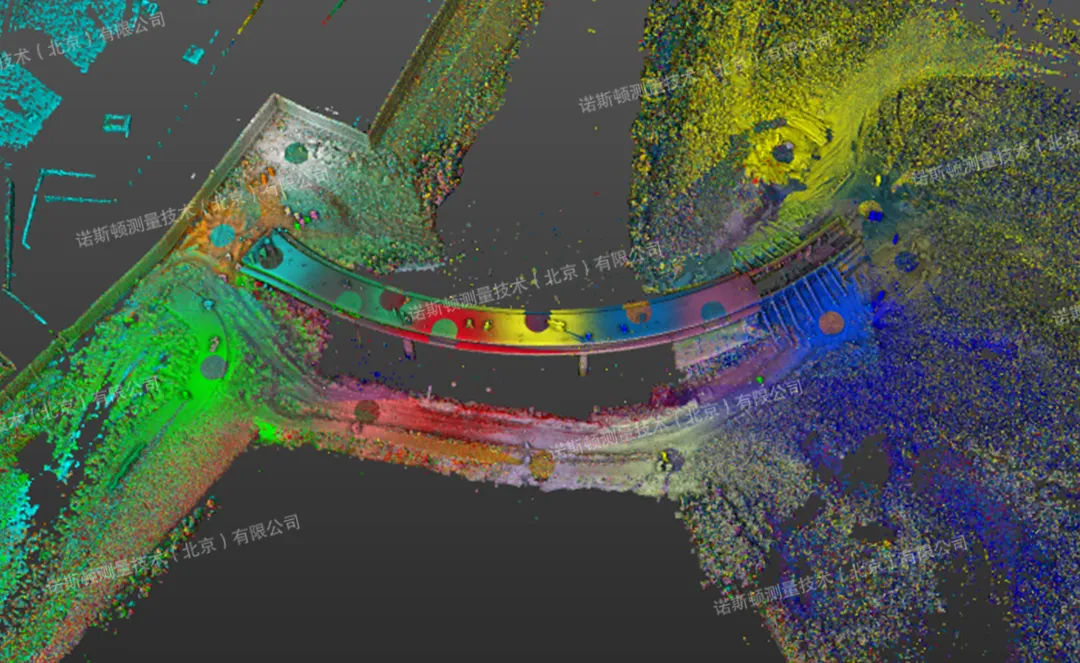

景观桥三维扫描点云数据

景观桥三维扫描点云数据

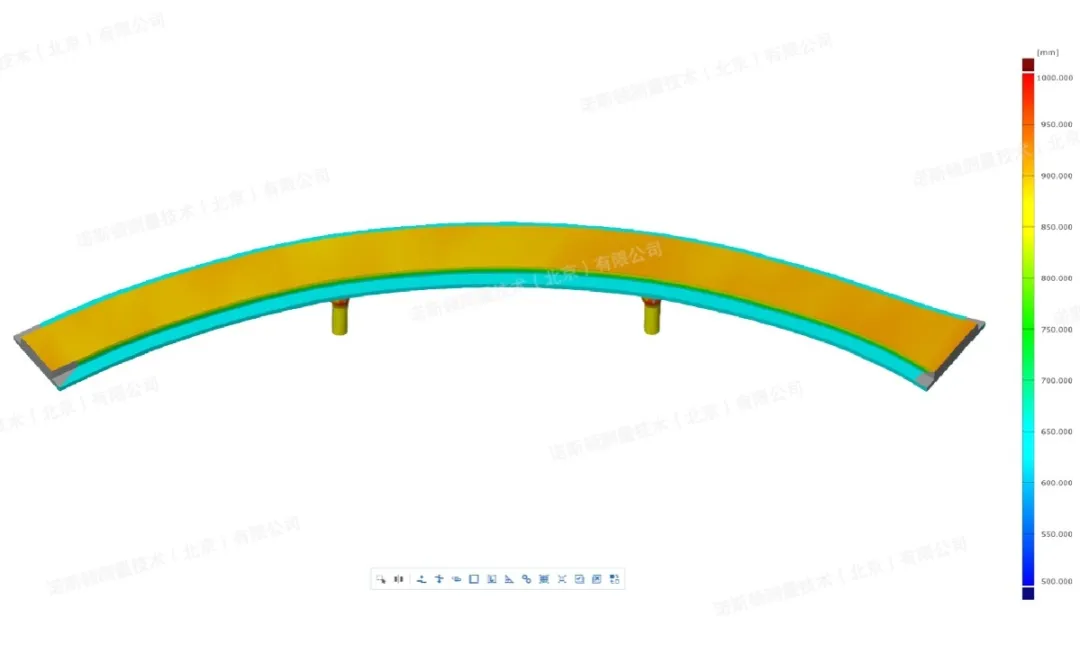

外业采集完成后，对多站点云数据进行拼接、去噪、精简处理，生成完整实景三维模型。将实测点云与原始设计 BIM 模型进行比对，快速识别桥体的实际变形区域与尺寸偏差，提取装饰构件安装基面的真实轮廓线。

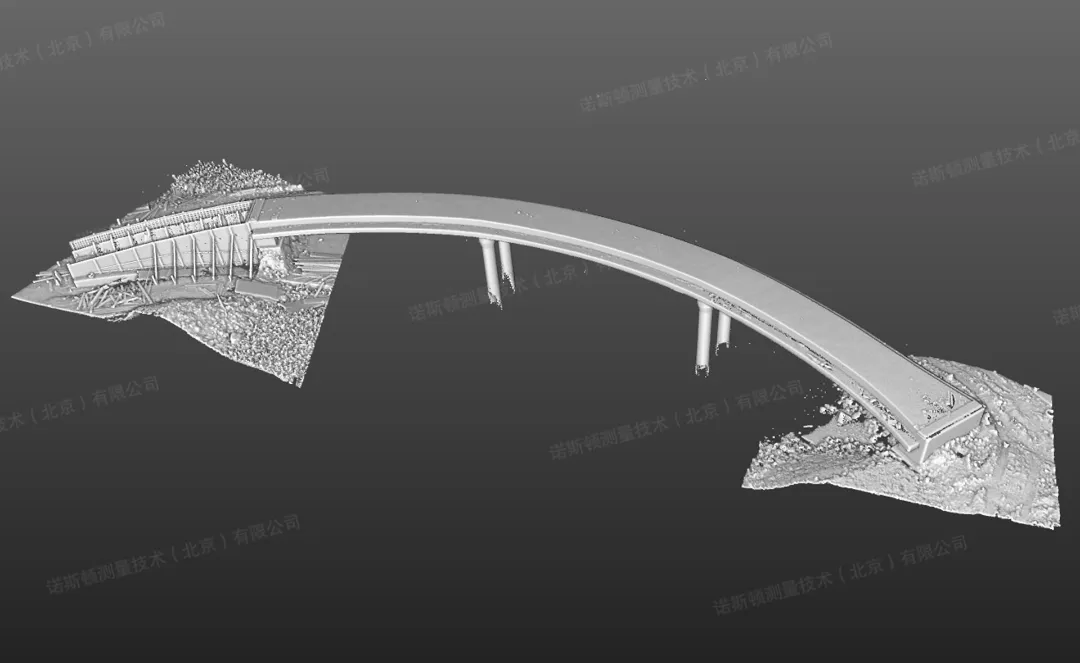

景观桥三维扫描模型数据

依托实测点云逆向生成适配现场实体的构件加工模型，在数字环境中完成预制构件虚拟预拼装，提前模拟弧形板、装饰构件装配效果，预判间隙、干涉问题，在工厂下料加工前完成模型修正，从源头规避现场装配风险，保障每一块预制装饰件能够和土建基底精准贴合。

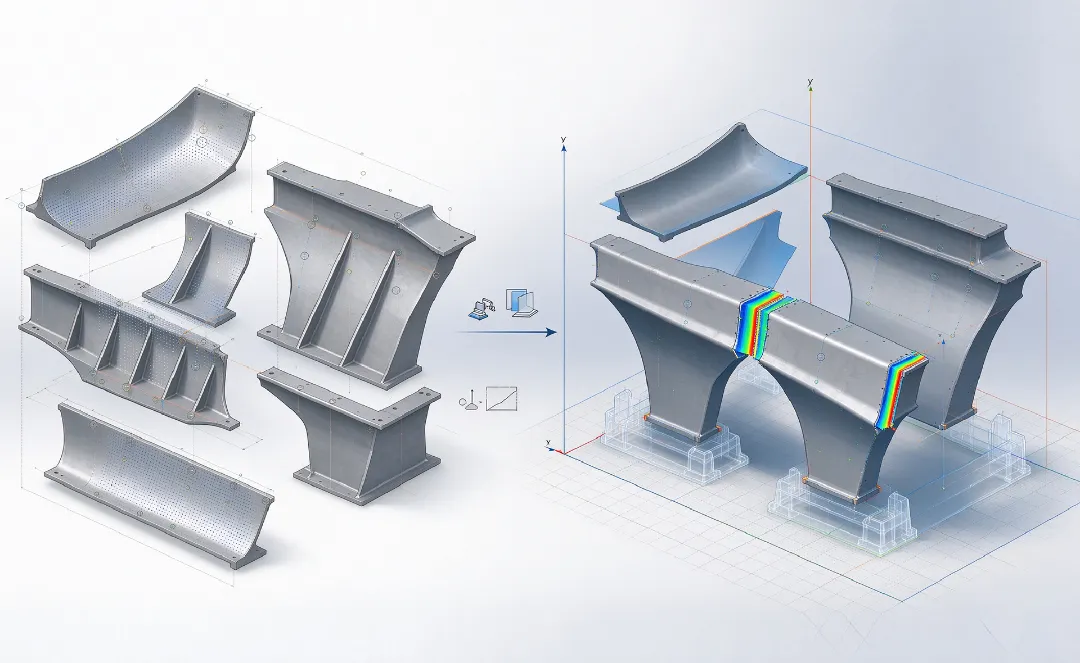

异形构件虚拟预拼装（技术示意图）

03 低干扰外业采集，全流程数字化管控预制施工

扫描作业安排在非高峰时段开展，设备部署简便、单站耗时短，最大程度降低对现场施工与周边环境的干扰。点云成果完整保留曲面装饰所需的细节特征。

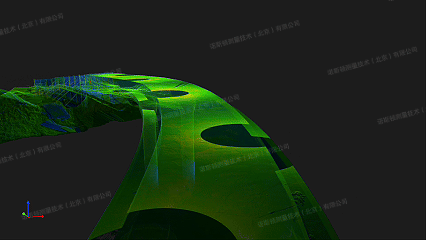

景观桥三维扫描点云数据

在构件生产环节，基于点云提取的曲面轮廓，用于弧形外立面装饰板、景观雕花、桥侧封板等异形预制件的数控加工。出厂质检阶段，同样借助三维扫描对预制成品进行尺寸核验，与加工模型比对，检测构件自身变形。

景观桥三维扫描点云数据

正式施工前，利用数字模型完成虚拟预拼装，优化构件编号与吊装顺序。构件运抵现场后直接吊装就位，接缝均匀顺滑，无需现场大量切割打磨，大幅压缩现场作业时长。

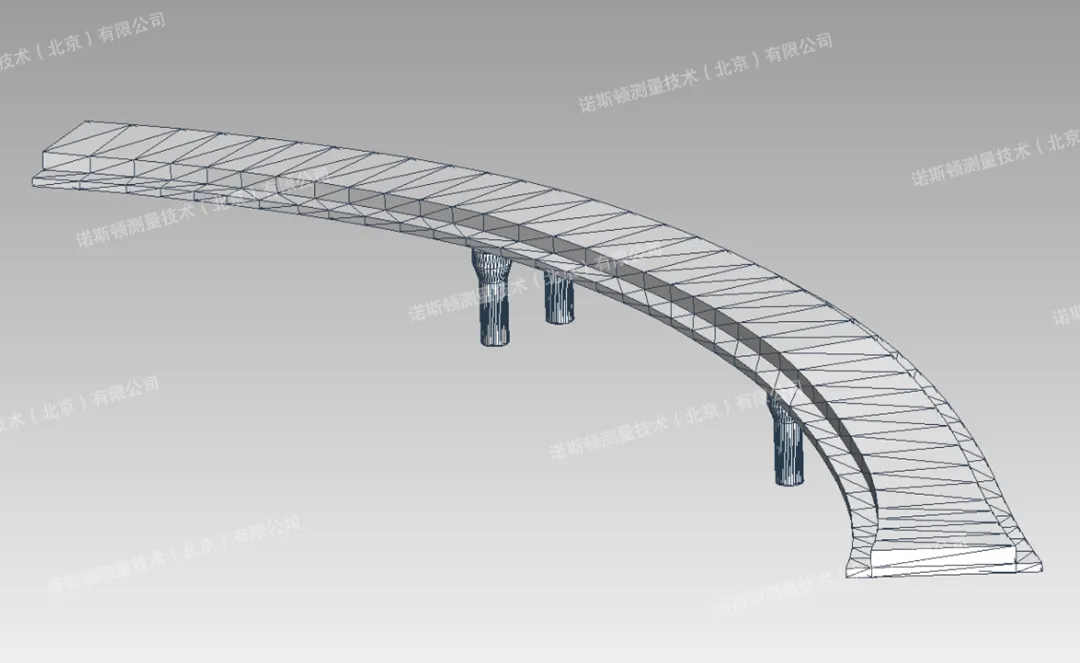

景观桥三维扫描逆向模型

04 把装配风险前置，是景观工程降本的关键

三维扫描完整捕获异形桥体的真实空间状态，把装配风险前置到设计与生产阶段，有效解决景观预制装饰件贴合度差、返工率高的行业难题，在保障园林景观美学效果的同时缩短项目工期、减少现场作业量。

景观桥三维扫描点云数据

随着城市口袋公园、滨水景观带更新项目持续增多，景观桥梁、栈道等小型构筑物的预制装饰需求不断增长。三维扫描将成为景观装配式工程实测实量与数字化管控的重要工具，助力城市园林建造向着高精度、低干扰、数字化方向发展。
