压缩机是制冷、空压、汽车热管理等系统的核心动力部件，电机端壳体作为压缩机关键结构件，承担轴承座定位、端面密封、法兰连接和整机装配基准等多重作用。

图片来源网络，如有侵权请联系删除

端壳体的止口尺寸、端面跳动、同轴度等参数，直接影响转子对中精度、密封效果与整机振动噪声水平。近年来，随着下游行业能效标准与质量要求持续升级，主机厂对端壳体从毛坯到成品的全过程尺寸一致性管控要求明显提高，检测环节已成为质量体系中的关键一环。

项目背景

本次项目客户是一家精密铸件制造企业，主要面向制冷压缩机、空气压缩机及液压气动领域提供铝合金与铸铁壳体类铸件及半成品。本次检测对象为其新近开发的一款压缩机电机端壳体，材质为铸造铝合金，属于新产品试制阶段的首件及小批量验证件。

电机端壳体三维扫描现场

项目要求完成铸件全尺寸扫描与数模比对，输出关键尺寸报告，并对连续试制的多件铸件开展一致性趋势分析，为模具修正与工艺定型提供数据支撑。

电机端壳体三维扫描现场

项目痛点

该壳体整体呈台形结构，顶部为封闭端盖面，底部为带三个管路接口的法兰端面，侧方集成电气接线腔体、吊装耳及安装支脚，结构特征多、型面关系复杂。传统测量方式效率低、覆盖有限，难以满足全过程尺寸一致性管控对数据完整性与可追溯性的要求。

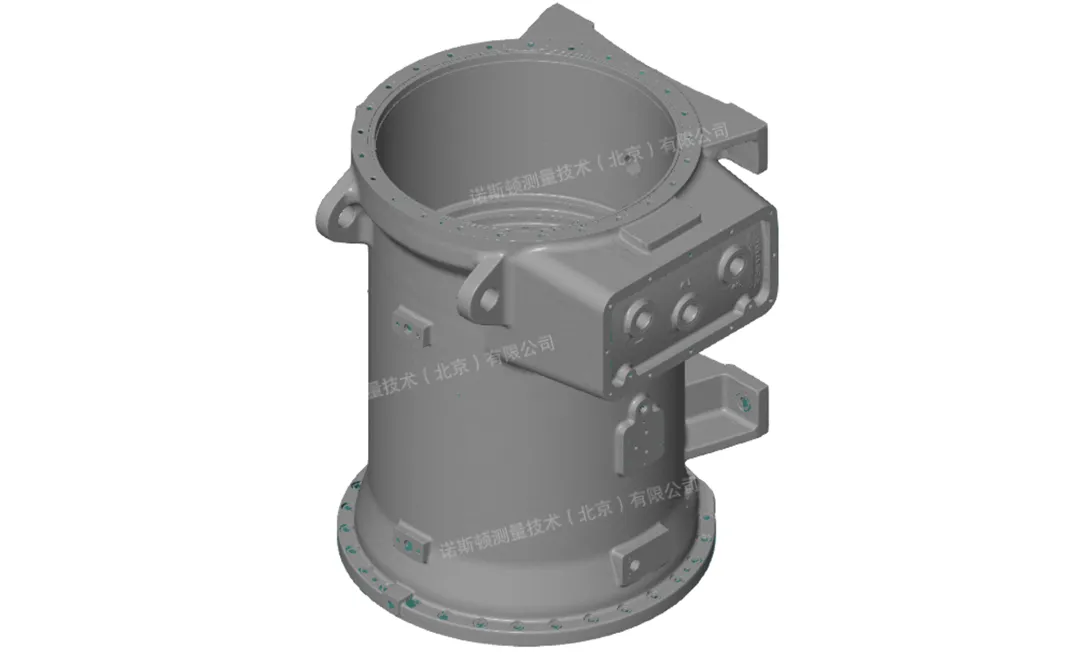

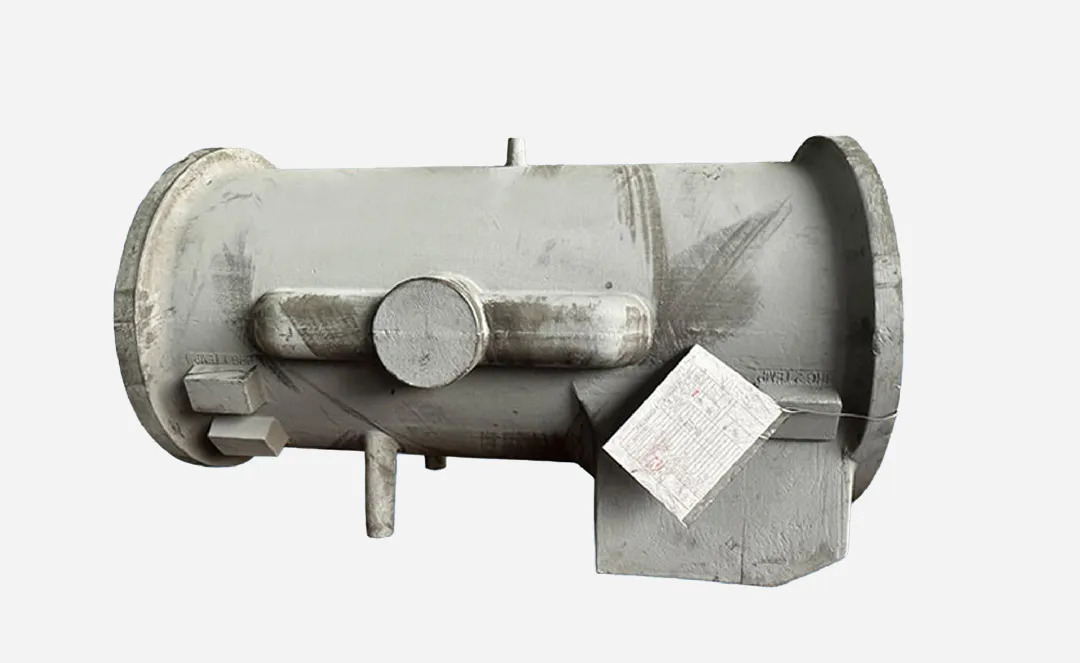

电机端壳体三维模型

3D扫描检测解决方案

采用蔡司T-SCAN hawk2手持三维扫描仪，无需搭配外部跟踪支架、无需搭建全局定位系统，整机集成高精度双目视觉定位模块，可实现自主跟踪定位。

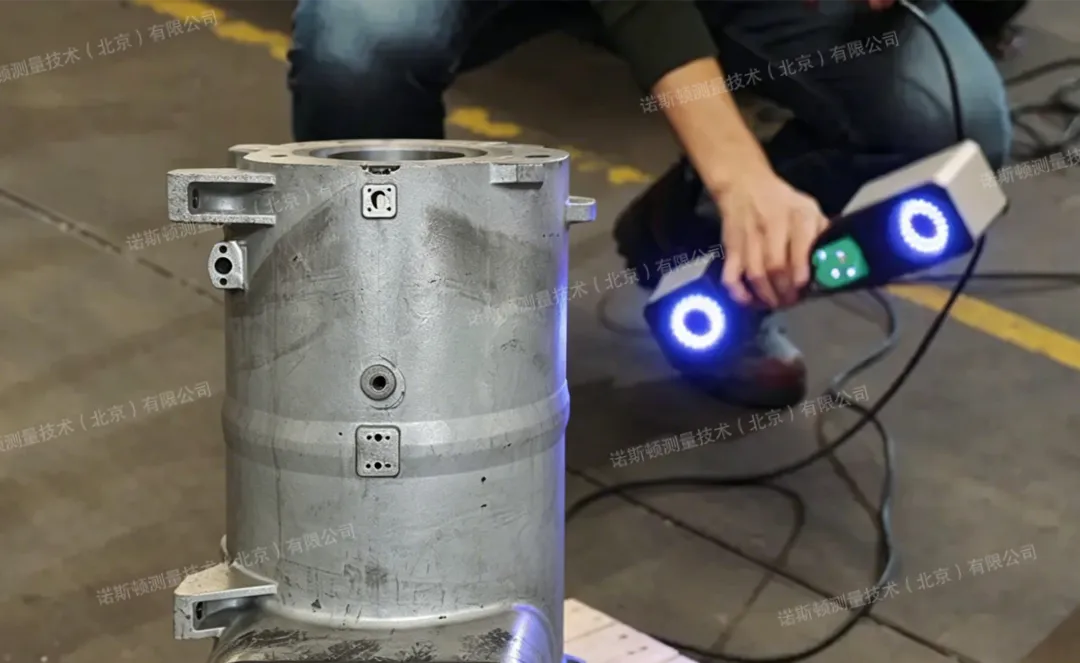

电机端壳体三维扫描现场

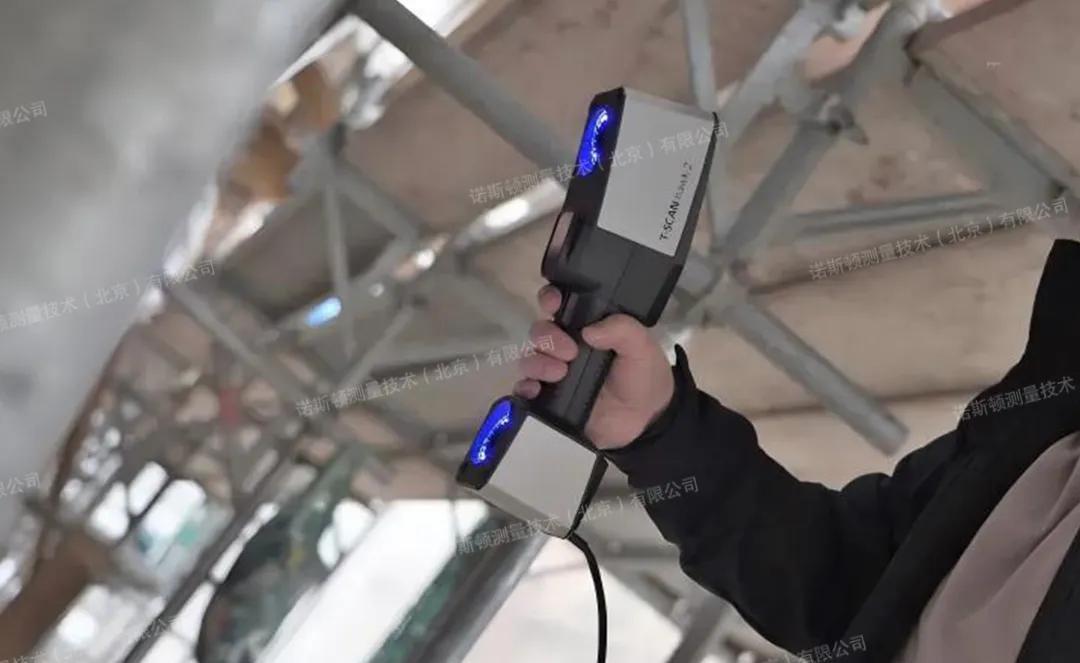

操作人员仅需手持设备环绕工件扫描，即可快速、完整采集壳体全表面三维数据，极大简化了现场检测流程，规避了工件移位带来的精度误差与作业安全隐患，高效适配车间狭小作业空间的检测场景。

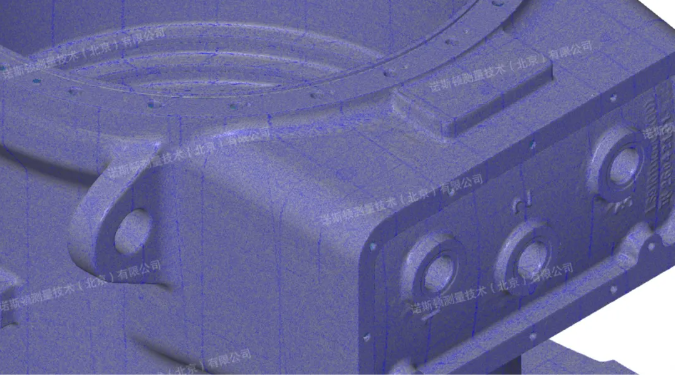

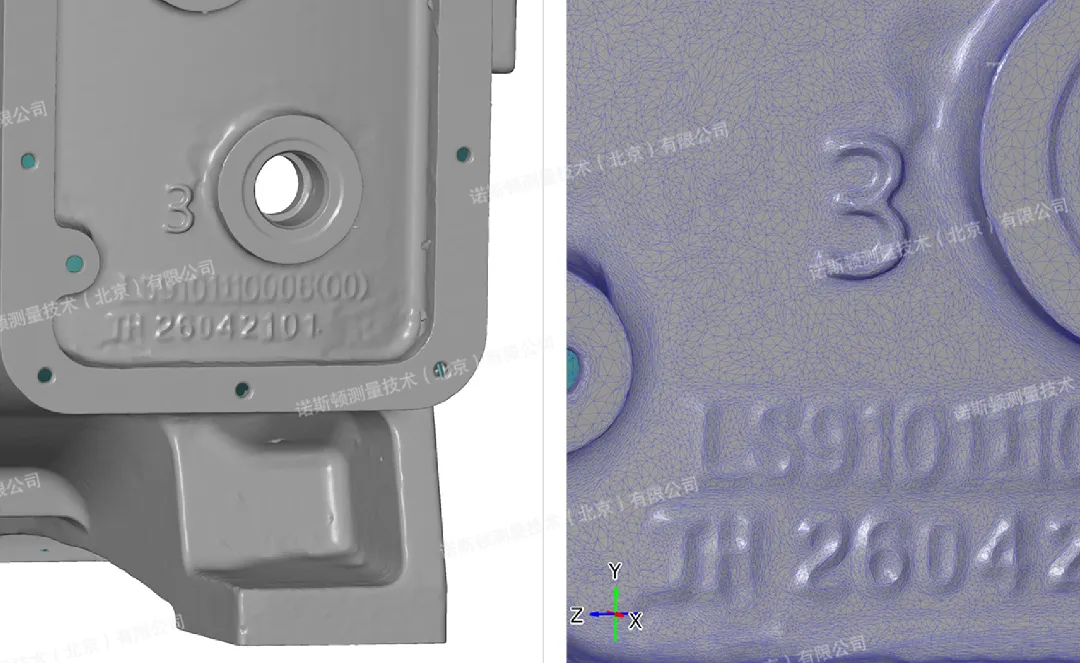

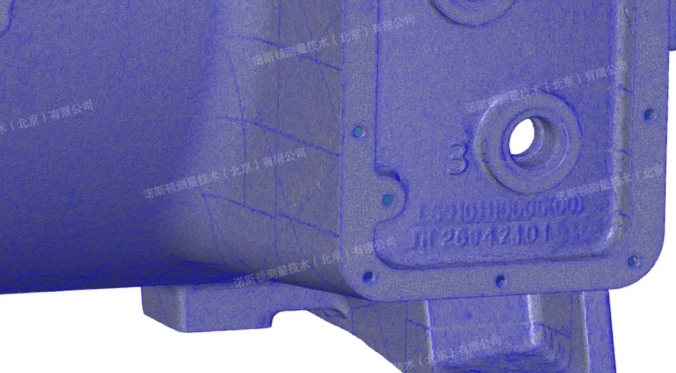

三维扫描细节及三角网格展示

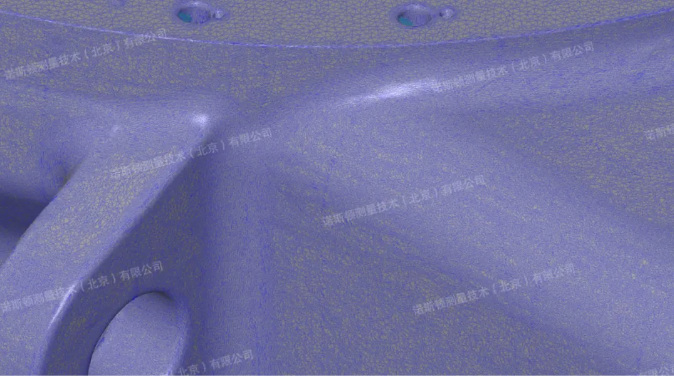

电机端壳体三角网格数据

电机端壳体三角网格数据

电机端壳体三角网格数据

完成原始数据采集后，通过对三维点云数据进行精细化处理，完成封装、去噪、实体化等优化操作，剔除无效杂点与干扰数据，保障检测数据的精准度。

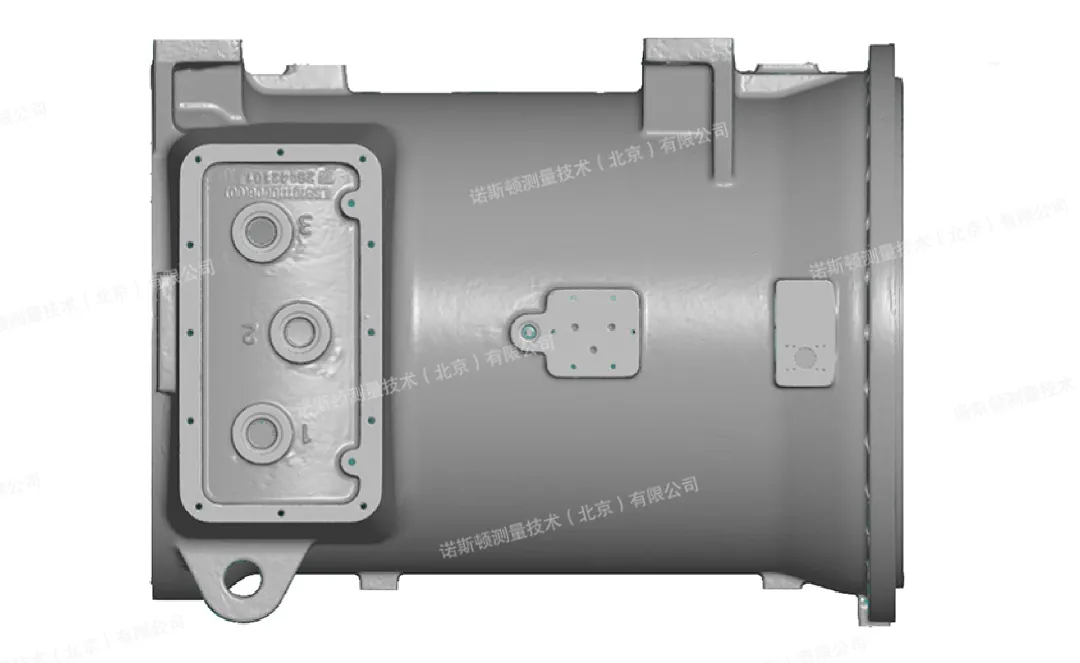

电机端壳体三维扫描模型数据

扫描数据与CAD数据对齐

随后将三维模型与客户提供的标准STEP数模进行最佳拟合对齐，针对电机端壳体安装位、配合面、轮廓度等核心关键特性，开展全方位精度偏差检测，精准标注各项尺寸偏差数据，最终生成直观的全表面色差色谱图与标准化尺寸检测报表，让壳体精度状态一目了然。

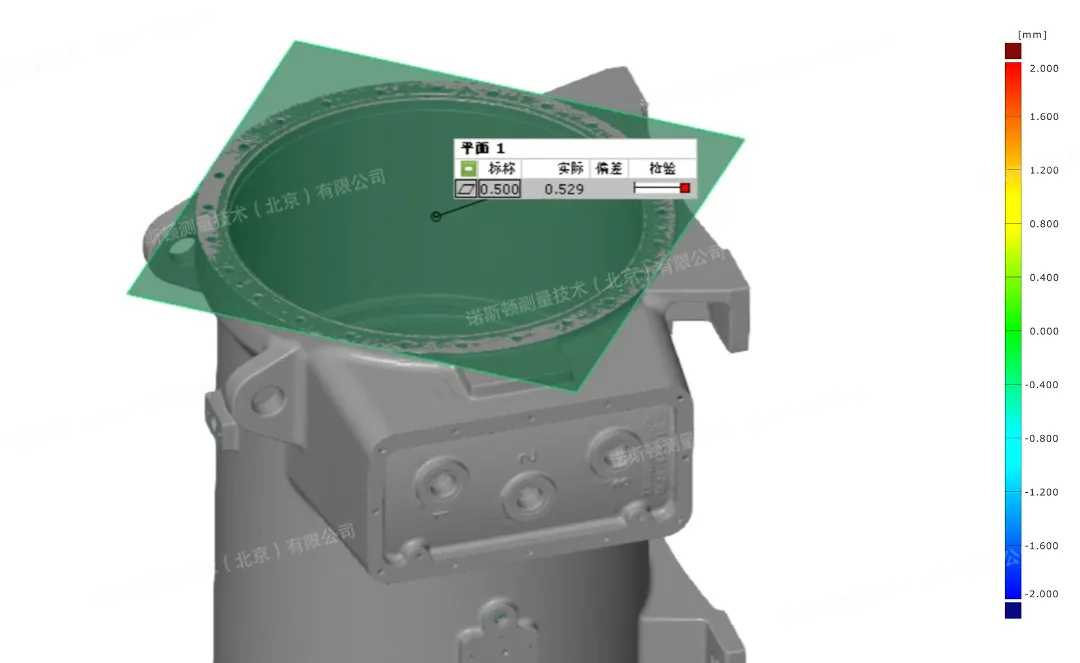

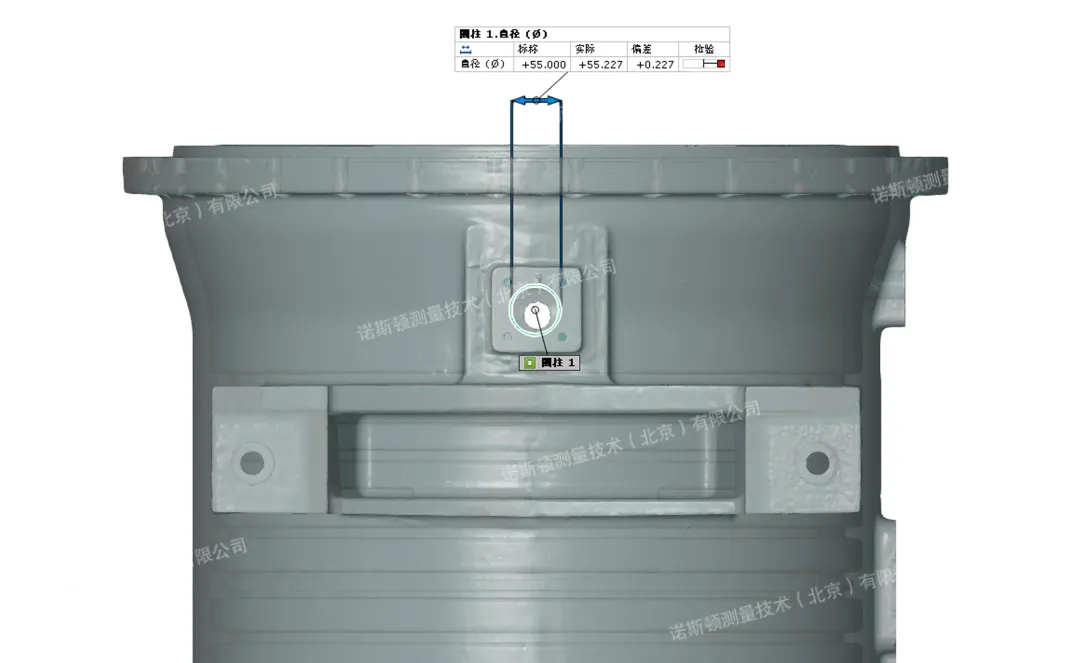

电机端壳体孔径检测数据

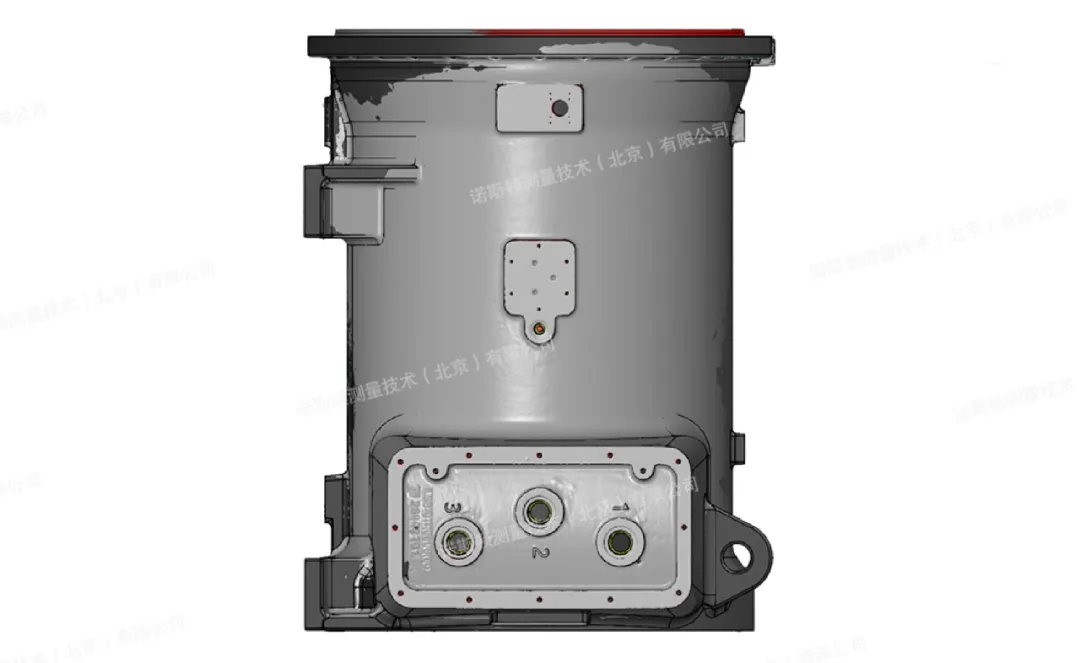

电机端壳体三维检测数据

依托多件、多批次工件的检测数据进行一致性趋势分析，能够精准捕捉生产过程中的细微系统性数据漂移，在批量超差问题形成、批量质量缺陷爆发前提前预警、精准溯源。

电机端壳体三维检测数据

电机端壳体三维检测数据

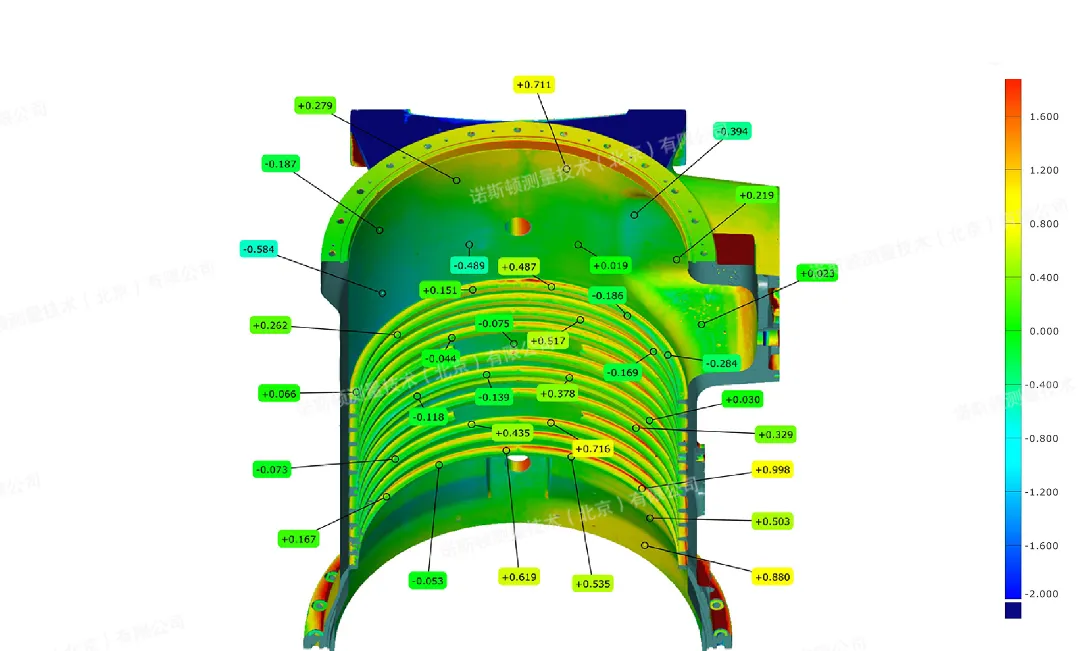

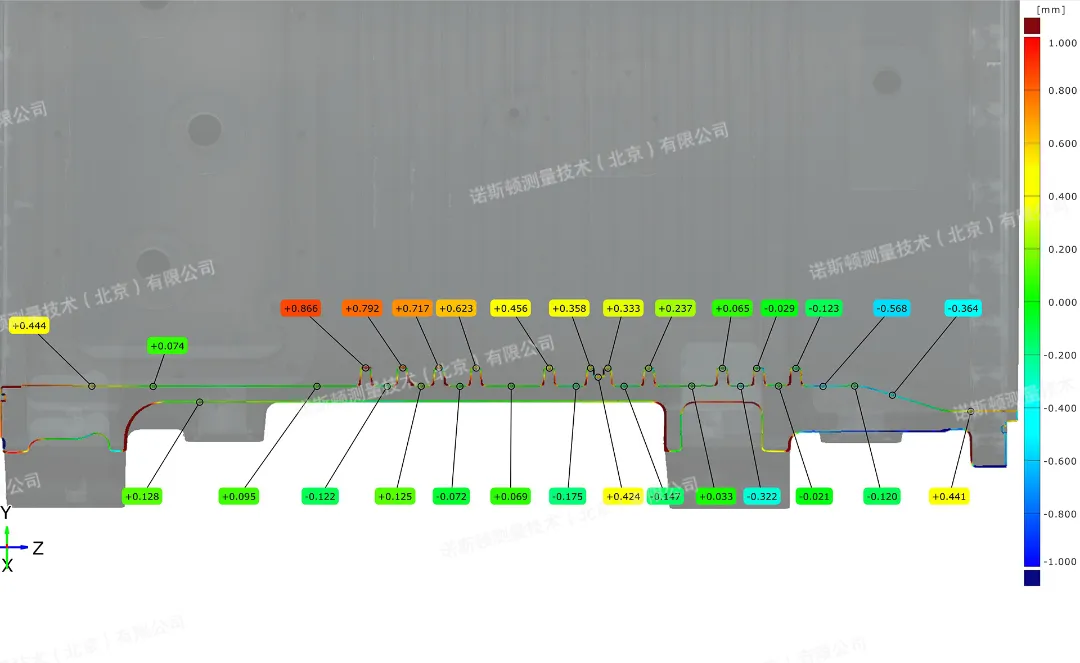

内壁自定义截面偏差检测

同时，检测输出的高精度偏差数据可直接指导模具修型、优化生产工艺参数，为电机端壳体多轮试制迭代提供可靠的数据依据，有效压缩试制验证周期、降低迭代改造成本。除此之外，多批次标准化检测数据可沉淀复用，为后续规模化量产建立稳定、精准的检测基线与质量标准，筑牢批量生产的品质根基。

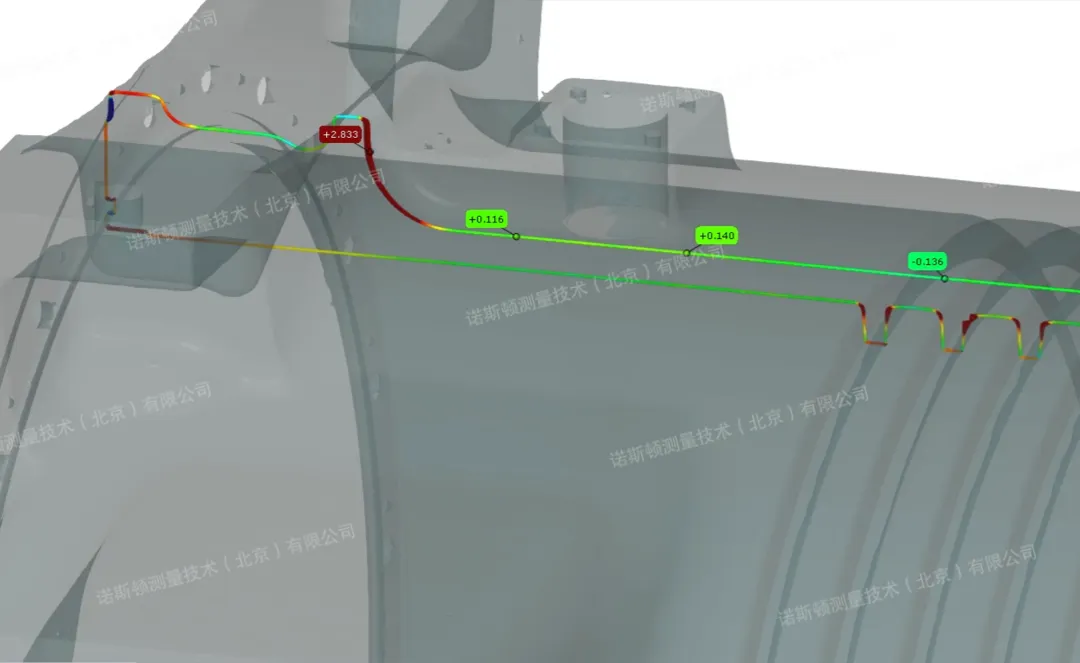

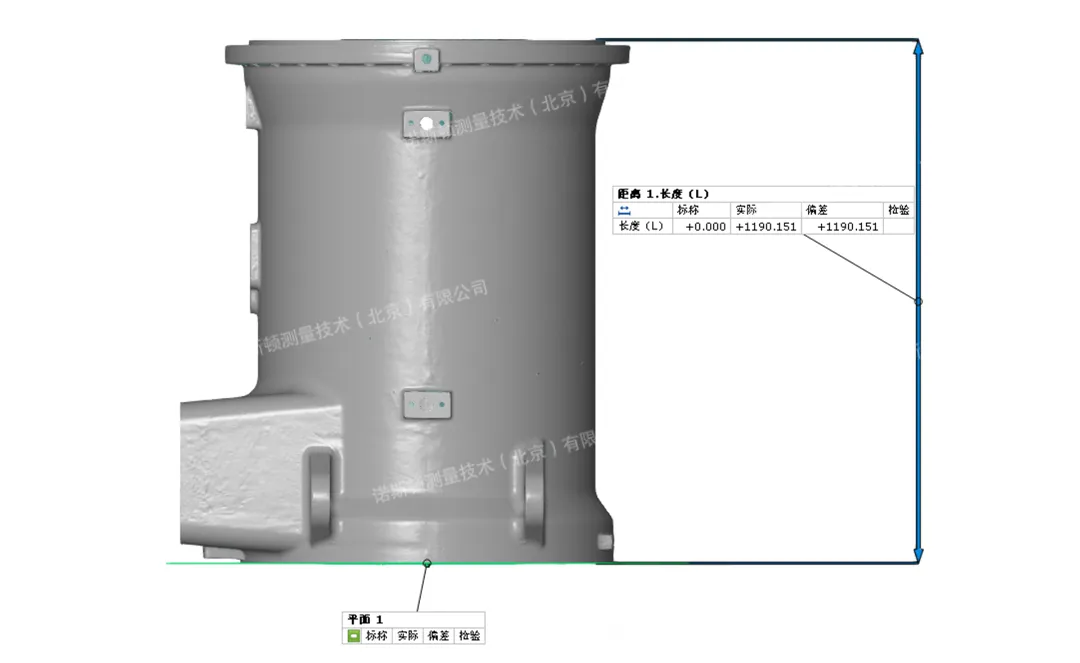

Z轴负方向X轴右半部分内壁偏差检测

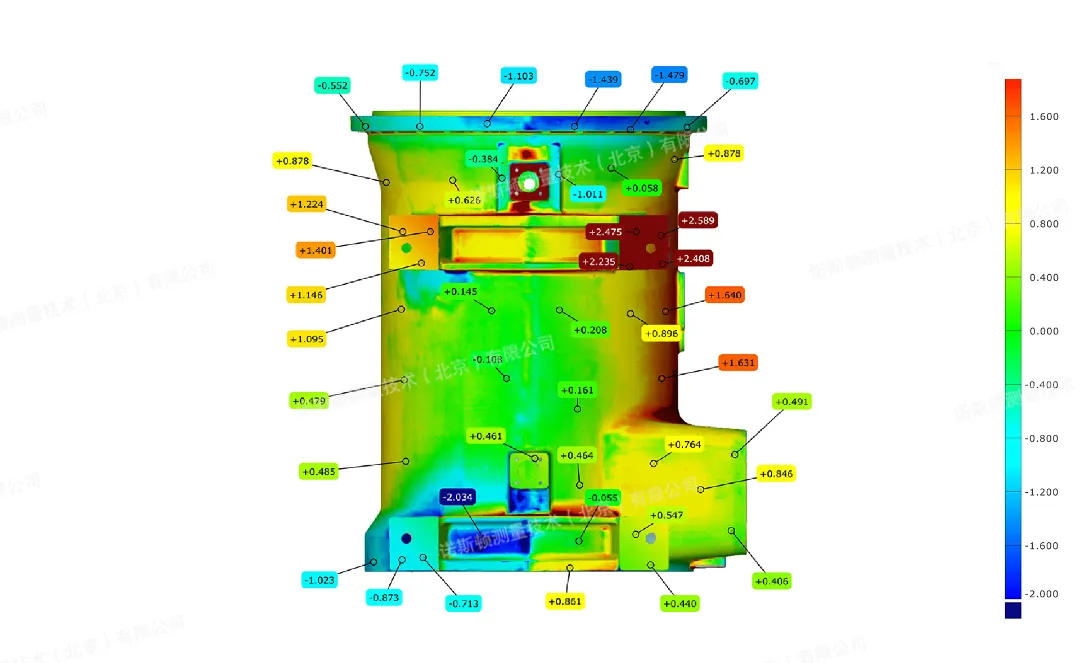

外壁偏差检测数据

本期小结

随着压缩机向高效化、小型化及新能源领域拓展，铸件结构将更加紧凑、内腔流道更趋复杂，对检测的数字化与智能化要求还会持续提升。对于精密铸造与机加工企业而言，尽早建立 "扫描检测 — 数据分析 — 工艺反馈" 的数字化质量闭环，不仅是应对当下客户严苛要求的需要，更是在高端装备零部件供应链中建立长期竞争力的必然选择。
