传统建筑营造技艺的延续，始终绕不开"原件不可再生、工艺难以复制"这一现实命题。在古建修缮领域，一座古建、一组构件、一件样板的形貌与工艺，往往在岁月侵蚀与反复修补中不断流失，而真正可供后人参照的实物范本，又极为有限。

图片来源网络，如有侵权请联系删除

随着数字化手段的日益成熟，越来越多的古建修缮单位开始将传统工艺样板的形貌归档纳入工程前置环节——在正式构件投产之前，先以数字形态完整留存古法工艺的真实细节，为后续修缮、复刻、研究与展陈留下一份可长期调取的原始档案。

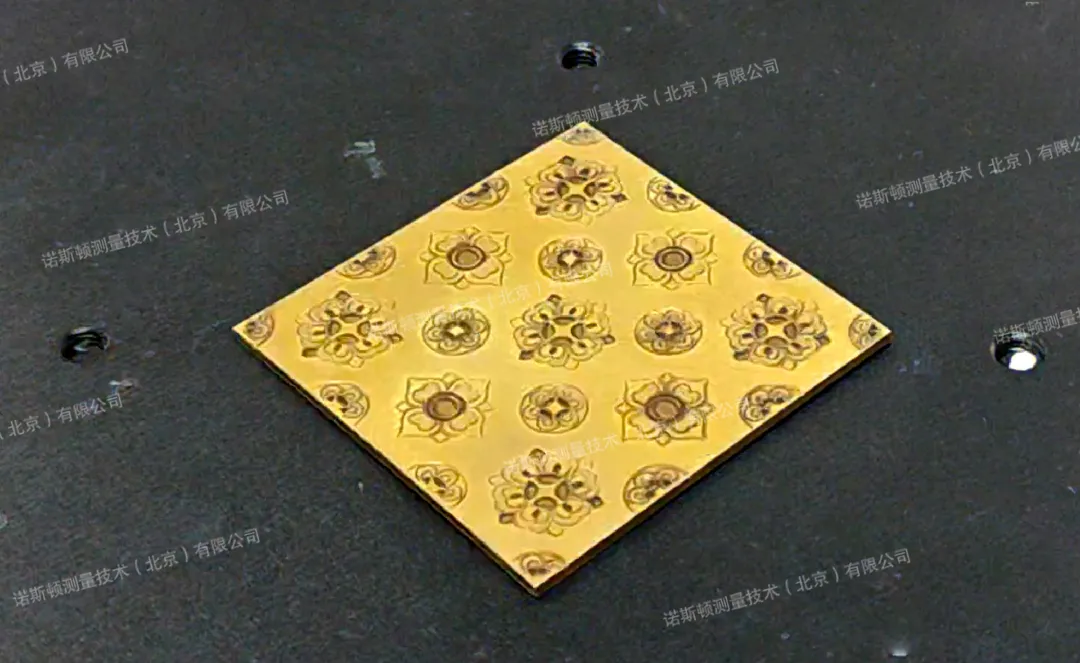

“锤揲錾刻”古建金属构件

我方受客户委托对其制作的传统工艺复原天花铜饰样板开展高精度三维数据采集。该样板采用古法"锤揲（锤鍱）+ 錾刻"工艺复刻唐代宝相花纹样，材质为黄铜，是古建复原工程中具有代表性的关键构件。

“锤揲錾刻”古建金属构件三维扫描现场

整板由工匠反复锻打，形成独特的蜂窝状锤痕，表面排布多组宝相花单元纹样，造型饱满、线条流畅。整板呈薄铜浅浮雕形制，对采集设备的细节分辨能力提出了极高要求。

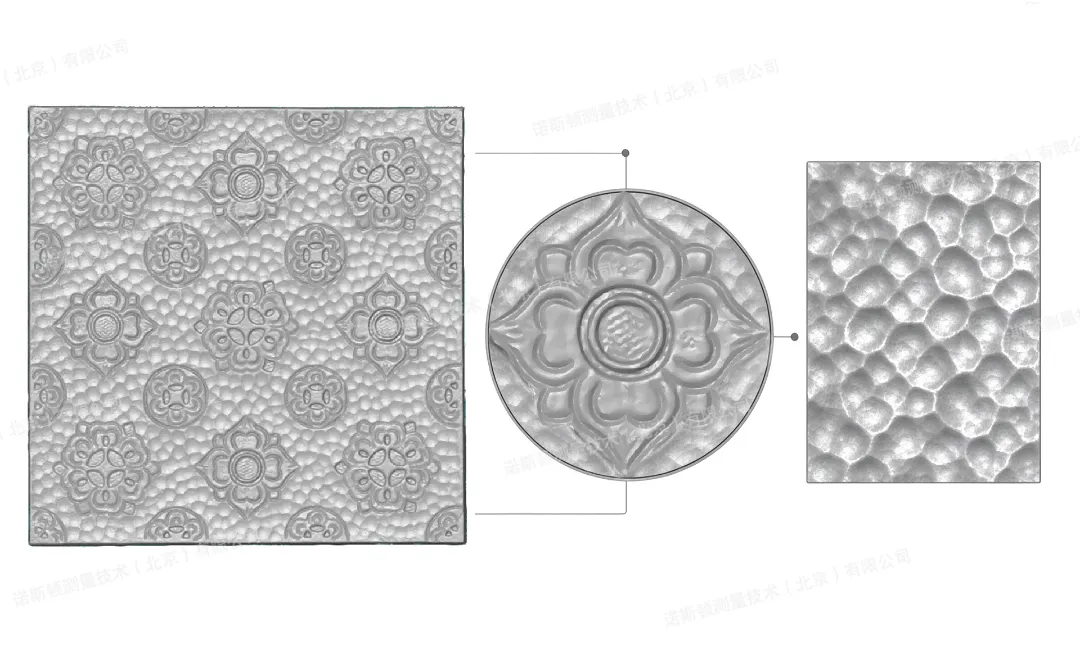

“锤揲錾刻”古建金属构件三维

古建金属构件的"数字化痛点"

古建筑修缮与非遗金属工艺传承领域，传统锤揲錾刻构件的数字化留存一直是行业难题。这类手工铜饰由工匠反复锻打延展成型，表面布满不规则锤痕，浮雕起伏微小。普通测绘手段——无论是传统卡尺还是摄影测量——都只能记录二维图案，无法还原手工锻打形成的微妙曲面形态。

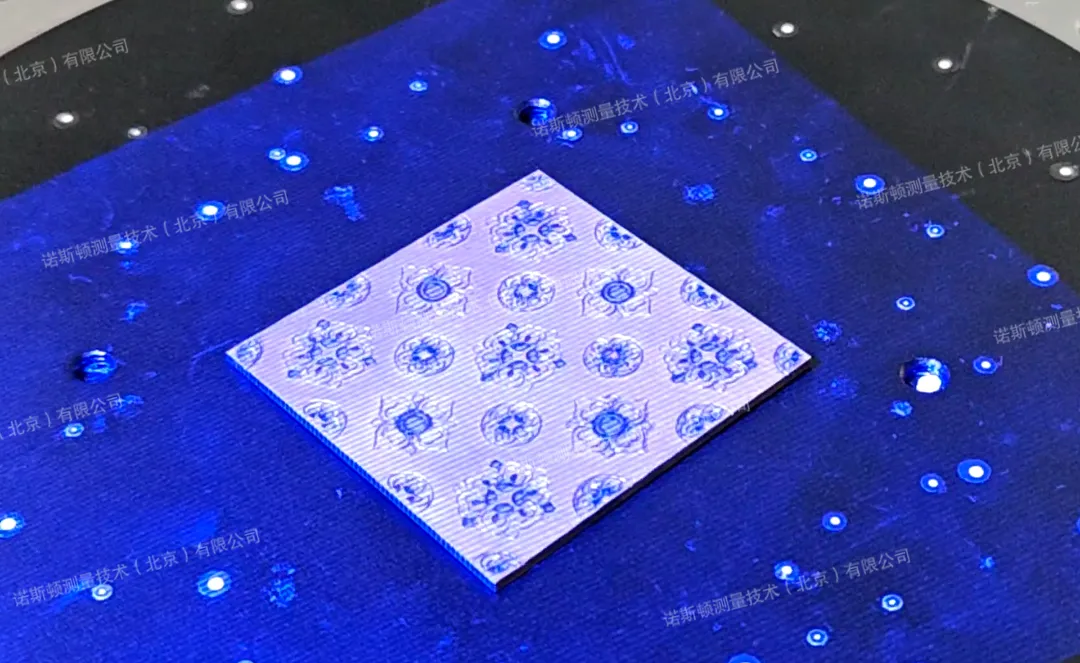

“锤揲錾刻”古建金属构件三维扫描现场

ZEISS ATOS Q 三维扫描解决方案

本次项目采用蔡司 ATOS Q 三维光学扫描仪开展全流程数据采集，该设备基于蓝光 LED 结构光投影与三重扫描技术，单次曝光即可获取高密度三维点云，具备计量级精度与小特征细节捕捉能力，能够稳定还原浅浮雕与不规则锤痕的真实形貌。

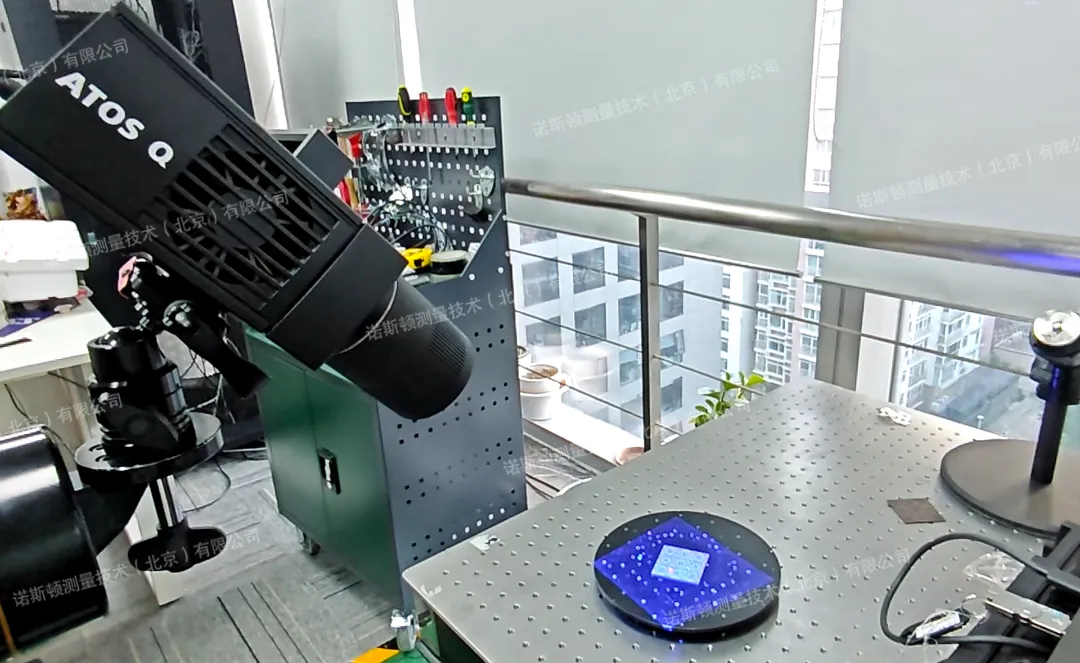

“锤揲錾刻”古建金属构件三维扫描现场

扫描过程中通过多角度拼接，实现整板无缝覆盖。采集得到的灰度网格数据，完整保留了基底每一处手工锤痕的起伏与边界、錾刻起线的浅浮雕形态，以及边缘、倒角与板面平整度的真实数据。

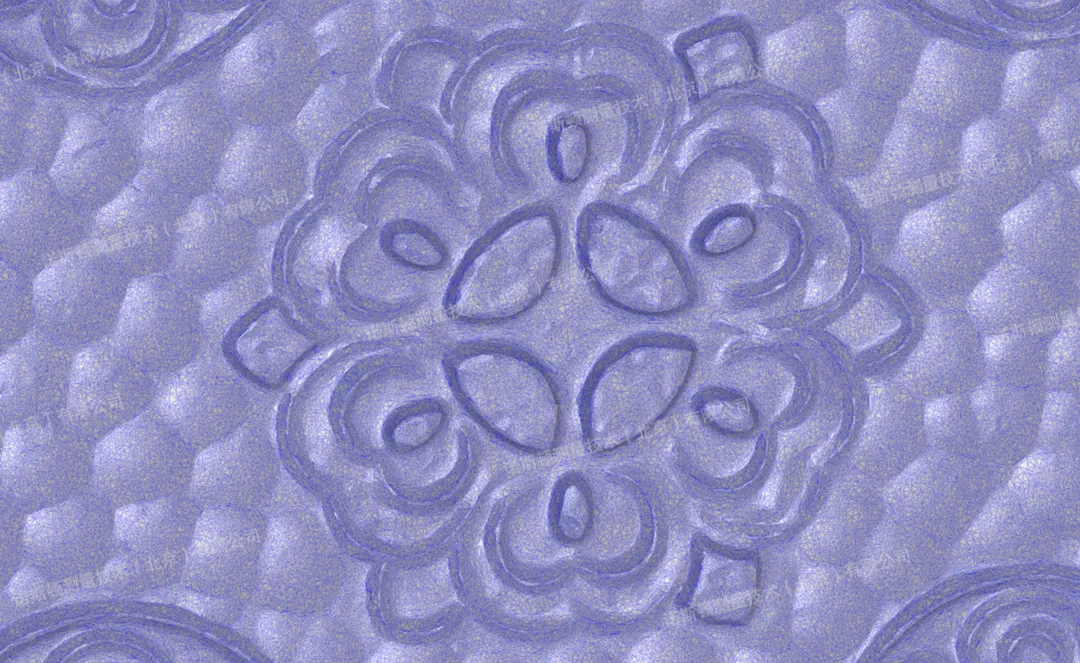

“锤揲錾刻”古建金属构件三角网格数据

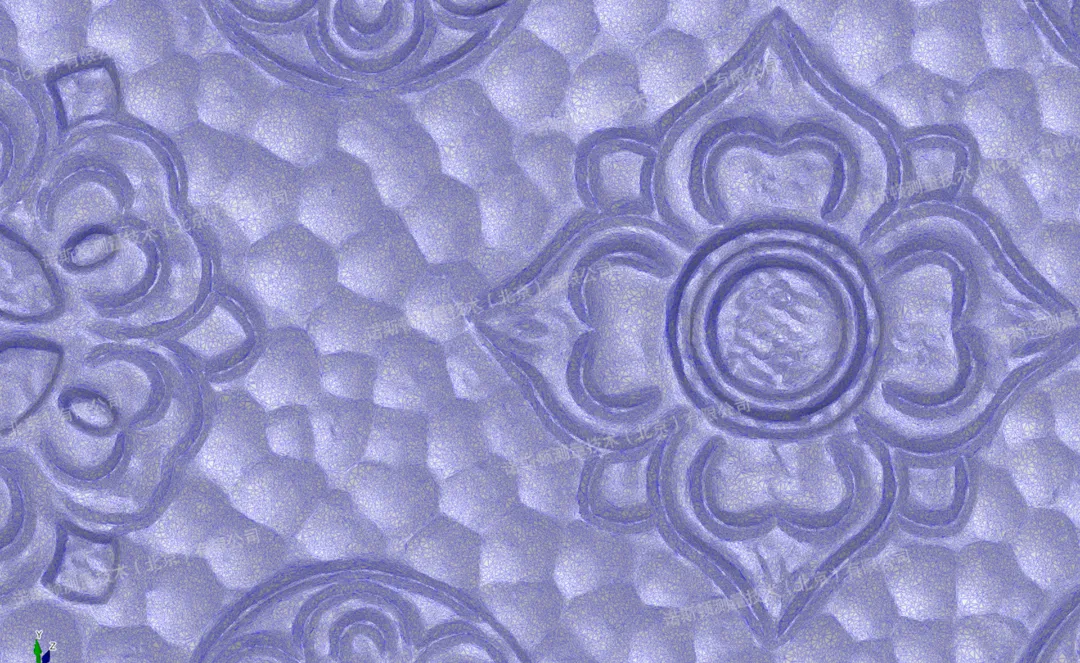

“锤揲錾刻”古建金属构件三角网格数据

采集完成后，对原始点云依次进行噪点剔除、多视角拼接、全局对齐、网格重建与孔洞修补，形成完整的三维网格曲面。处理过程中，遵循"忠实于原件"的原则——不抹除、不平滑任何真实的手作痕迹，保留每一锤、每一錾的原始起伏与边界。

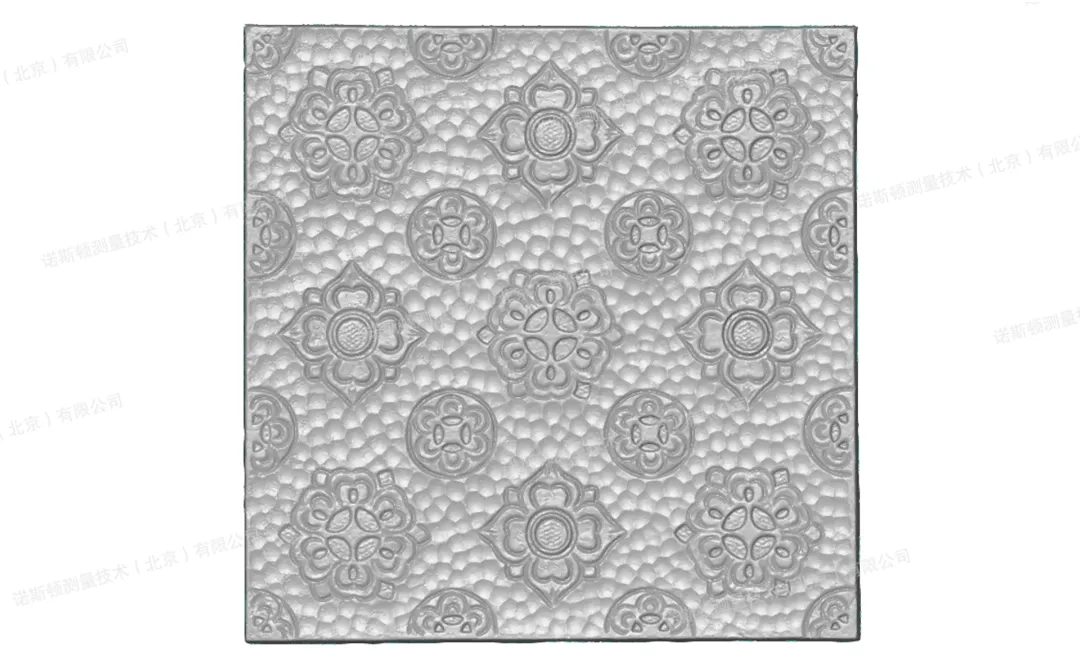

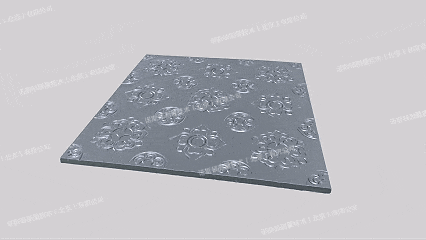

“锤揲錾刻”古建金属构件三维模型

数据后期应用：从三维模型到多元价值

在古建修缮参考比对方面，三维模型可与原件进行比对，辅助修缮方案制定，确保复原构件形神兼备、工艺不失真。后续如发现局部锈蚀或机械损伤，可直接调取原始三维档案，与待修件做局部叠加比对，快速定位形变区域。

“锤揲錾刻”古建金属构件三维模型

在传统工艺研究方面，工匠技法、锻打力度、錾刻路径——这些"难以言传"的匠人智慧，被完整记录在数字模型中，为非遗技艺研究提供第一手资料。

“锤揲錾刻”古建金属构件三维模型

在文博数字藏品展示方面，高保真三维模型可应用于线上展览、虚拟博物馆、文博数字藏品，让珍贵文物突破空间限制，走向更广阔的人群。

“锤揲錾刻”古建金属构件三维模型

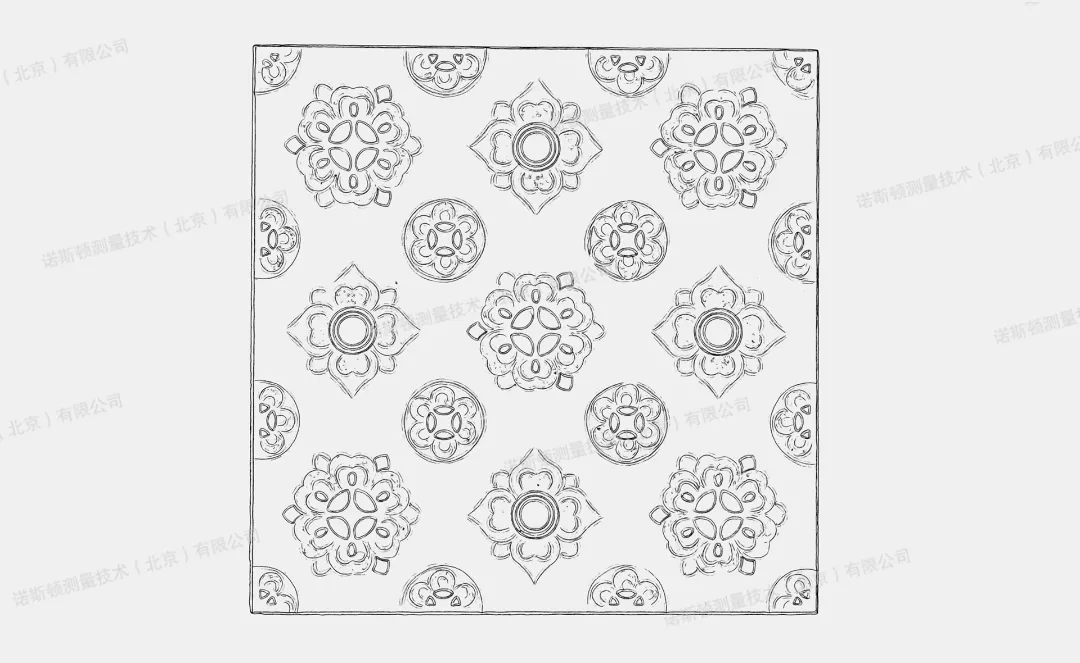

在纹样二次开发方面，二维矢量线稿可直接对接设计软件，为纹样再设计、文创衍生品开发提供高精度底图，让传统纹样在当代生活中重新焕发活力。

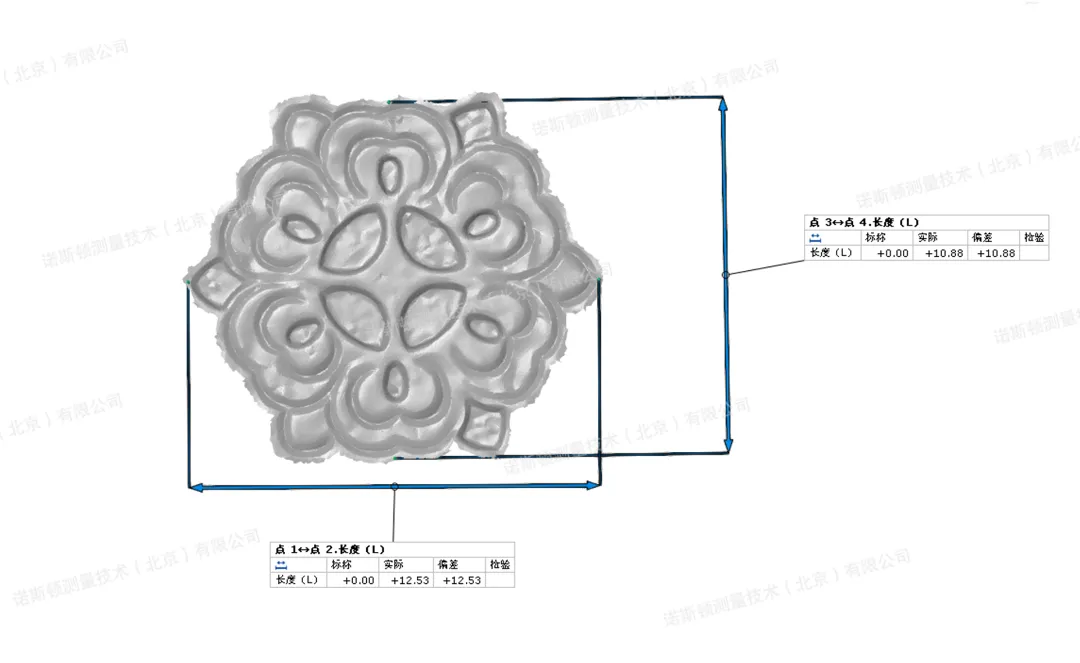

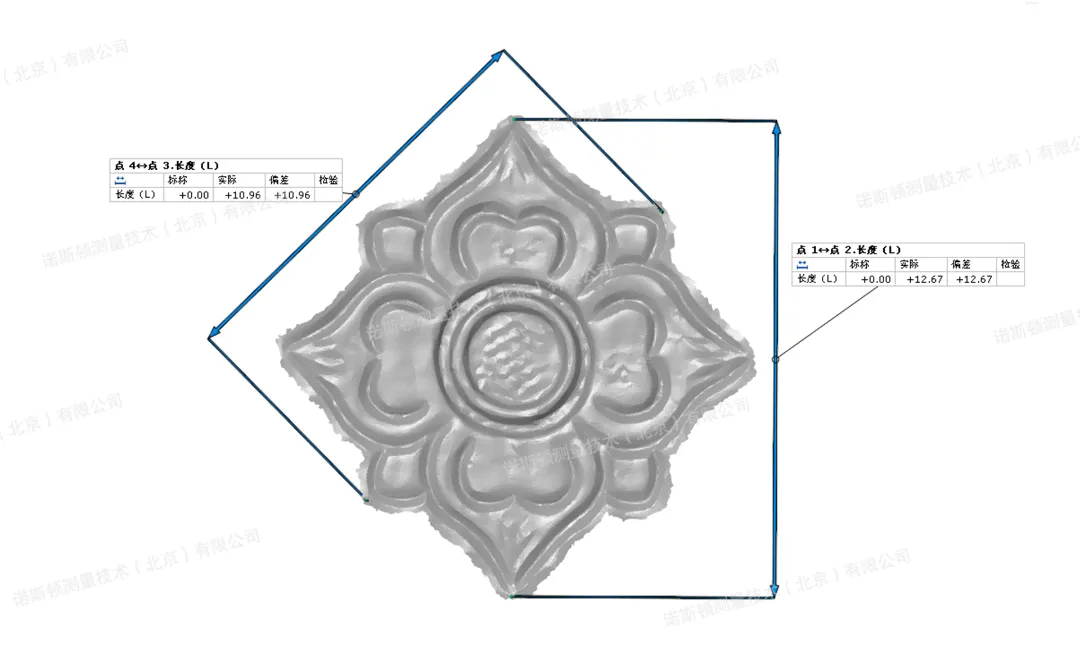

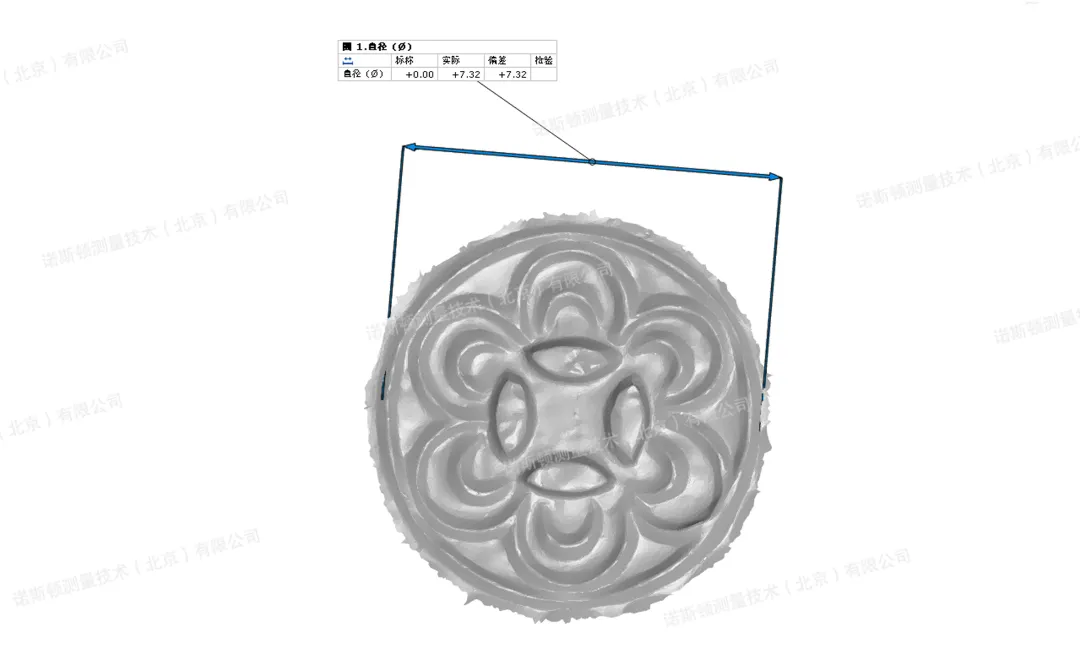

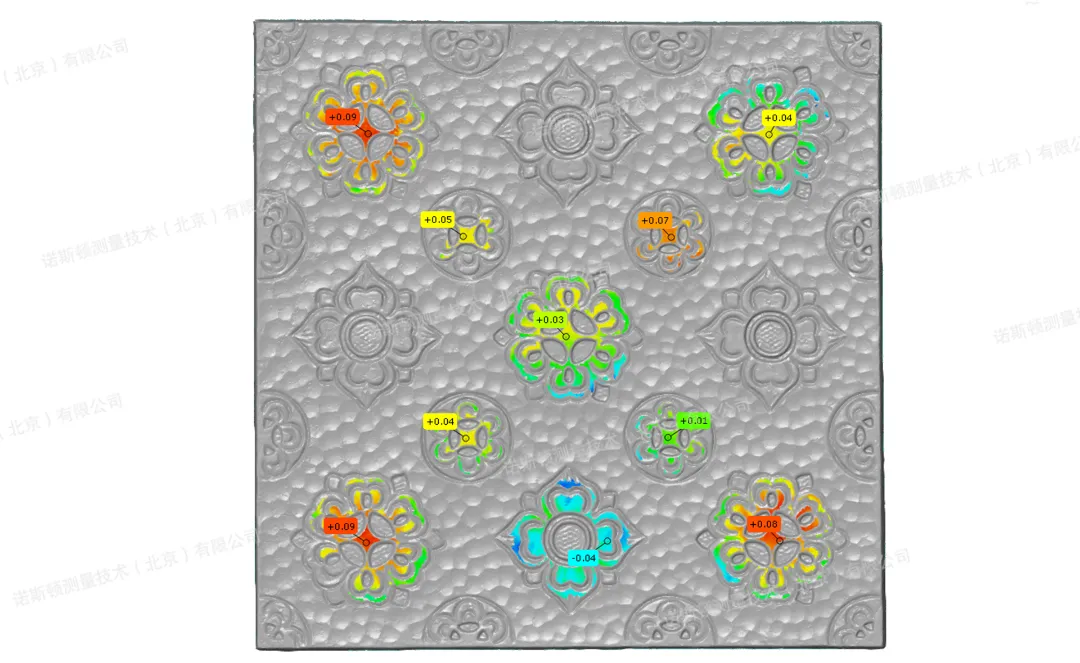

“锤揲錾刻”古建金属构件三维检测

科技赋能，让传统工艺生生不息

锤揲錾刻类古建金属构件的价值，远不止表面的装饰纹样。手工锻打留下的肌理，本身就是非遗工艺信息不可分割的一部分。借助高精度三维扫描，这类宝相花铜板可实现全细节数字化留存：既达到文物级的数据精度，又完整保留了古法手工的独特质感。

“锤揲錾刻”古建金属构件三维模型

由此，不可复制的手工工艺与濒危文物细节，得以转化为可永久存储、可精准量测、可反复复用的数字资产，持续服务于古建筑保护修缮、非遗技艺传承与传统文化的数字化创新。

“锤揲錾刻”古建金属构件三维模型
