城市集中供热承压锅炉属于重点民生类特种设备，长期在高温、高压、冷热交变工况下连续运行。设备服役周期内，结构疲劳、细微形变、局部腐蚀等隐性缺陷会逐年累积，具备极强的隐蔽性和渐进性，依靠传统人工巡检、定点抽检、目视排查的运维方式，已无法精准识别慢性劣化隐患。

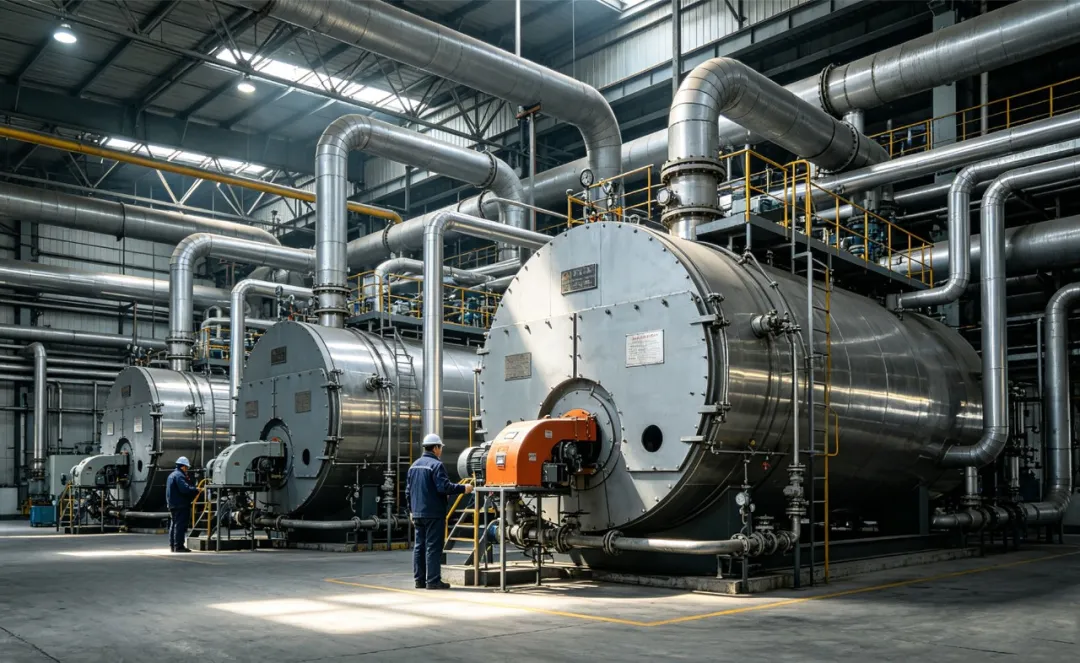

图片来源网络，如有侵权请联系删除

当前热力行业全面推进特种设备数字化、精细化、预判式运维升级，行业管理重心从“事后故障维修”转向“全生命周期健康监测与趋势预警”。建立年度常态化三维检测、跨年数据比对机制，已成为大型热力运维单位保障设备安全、合规提质、长效稳运的核心技术手段。

锁定停炉窗口期，打造年度三维比对专项

承压热力锅炉是城市民生供热系统的核心装备，其结构完整性与运行可靠性直接关系到大规模居民冬季取暖安全。传统运维手段受限于测量维度和数据密度，难以定量捕捉逐年累积的细微劣化，更无法为长期风险演变提供可回溯的数据依据。

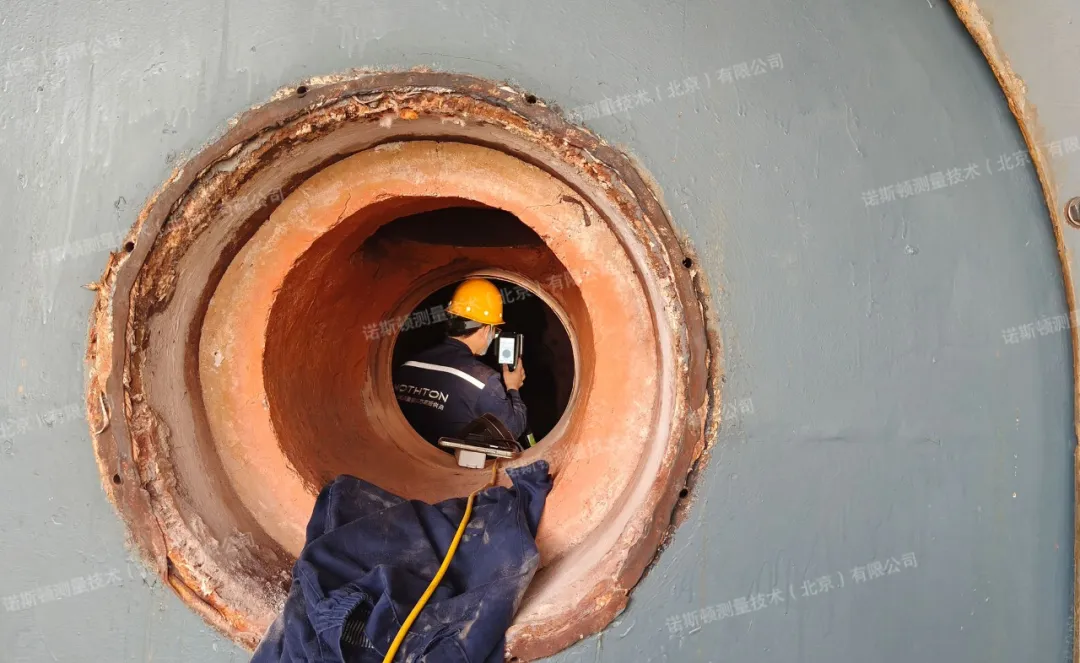

供热承压锅炉三维扫描现场

我方受某大型热力运维单位委托，承担其下属热源厂在役承压热水锅炉的年度三维扫描比对检测工作。该项目作为常态化年度专项运维任务，每年精准利用锅炉停炉检修的有限窗口期，高效完成全站在用承压热力锅炉的全域三维数据采集、模型重建与跨年度趋势分析，为设备全生命周期管理持续积累高质量数据资产。

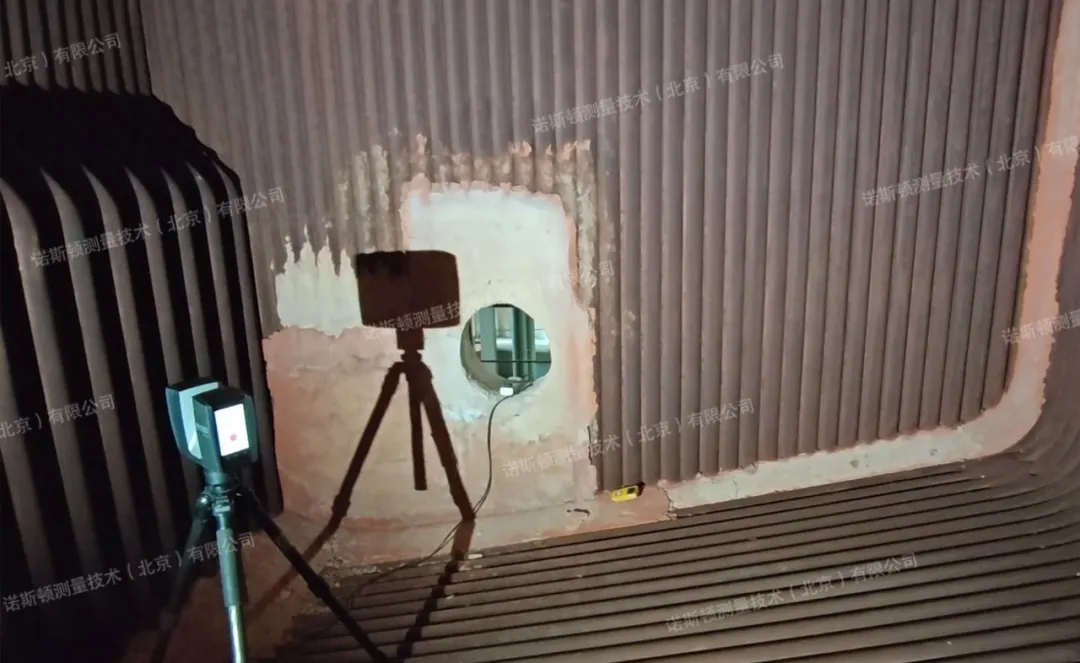

供热承压锅炉三维扫描现场

从三维数据采集到趋势研判的全链条闭环

采用Faro三维扫描仪对锅炉炉膛、锅壳、管板、烟管、支撑钢架、进出口法兰等关键承压结构进行非接触式全覆盖扫描，无检测盲区，完整还原设备真实三维实体数据。

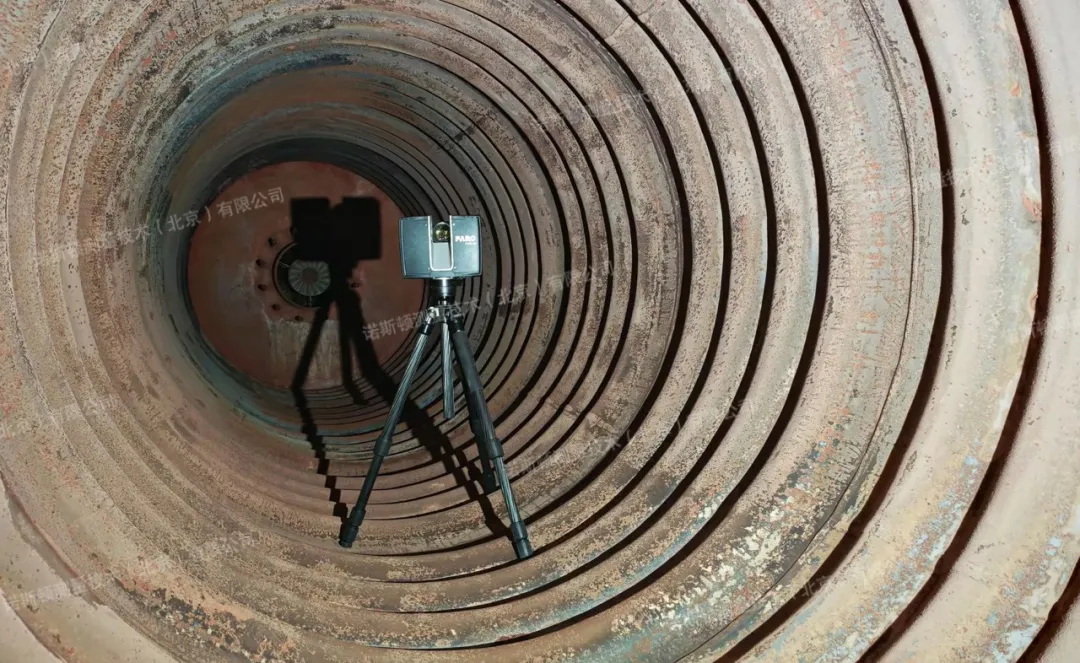

供热承压锅炉三维扫描现场

将本年度完整点云模型与上一年度存档模型进行高精度对齐配准，基于专业三维检测软件开展差分分析，自动生成全域偏差色谱云图。该云图直观呈现设备一年来的整体结构变化，精准识别局部鼓包、轻微沉降、焊缝偏移、结构形变及腐蚀凹陷等人工难以察觉的渐进式缺陷，量化评估全年结构劣化程度。

两次扫描数据做拟合对齐

结合连续多年积累的同源比对数据，对各形变区域的位移矢量与腐蚀深度进行分级量化评估，建立明确的判定逻辑，有效区分由正常热胀冷缩引起的弹性回复形变与不可逆的塑性结构劣化。同时，通过对历年偏差趋势的纵向拟合，梳理每台锅炉的专属劣化速率与演变规律，为设备剩余寿命预估提供重要参考。

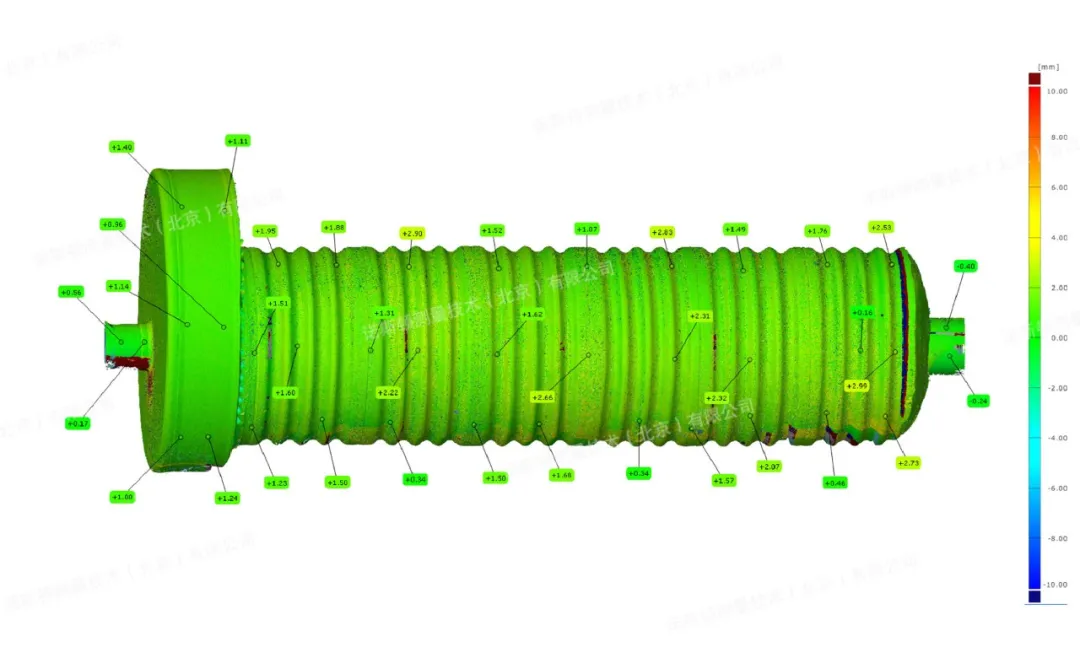

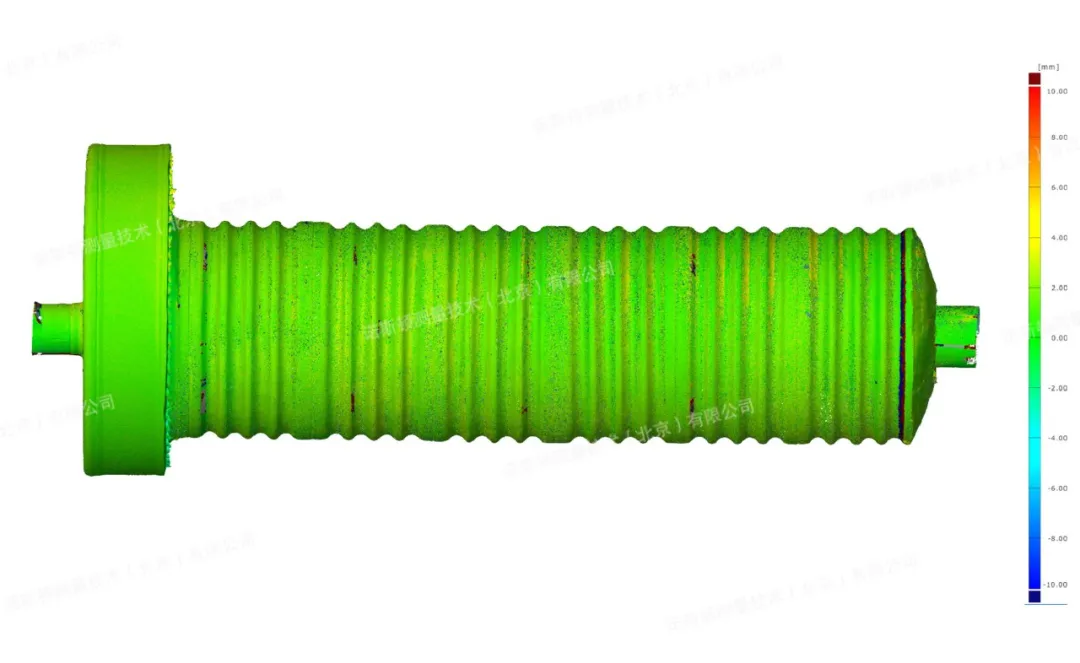

两次数据做比对 计算整体曲面偏差色谱图

两次数据做比对 计算整体曲面偏差色谱图

针对偏差色谱云图中标注的异常变化区域，逐项复核定性，形成针对性隐患分析说明。依据偏差量级、劣化速率及结构重要度建立三级预警机制，科学划分检修优先顺序，为运维团队合理调配资源、精准制定检修策略提供清晰的数据导向。

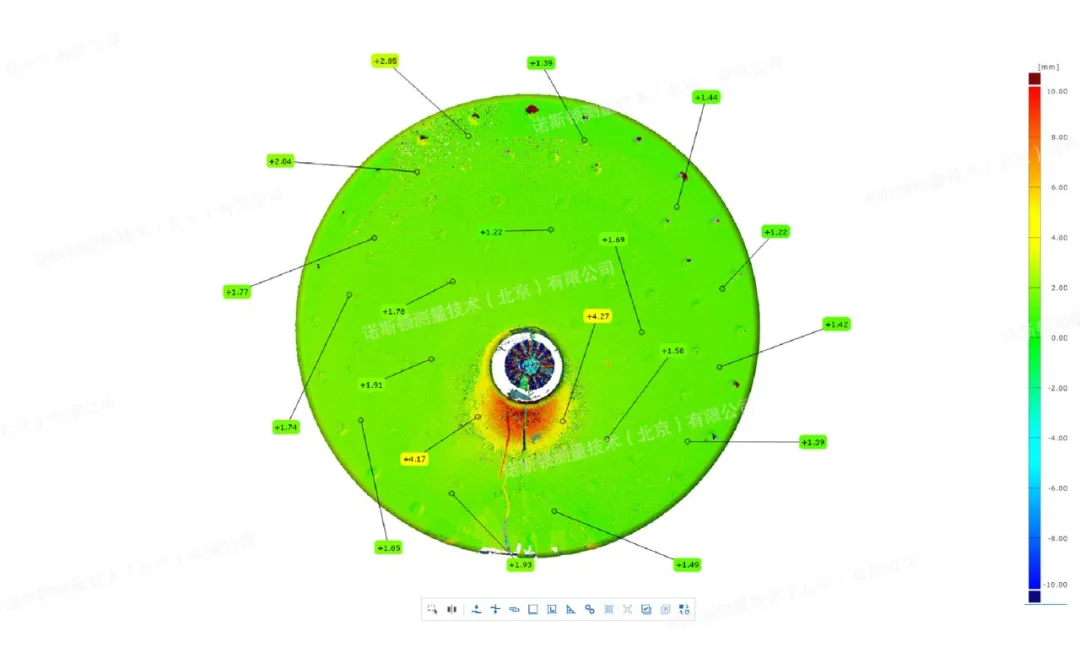

底面整体偏差检测

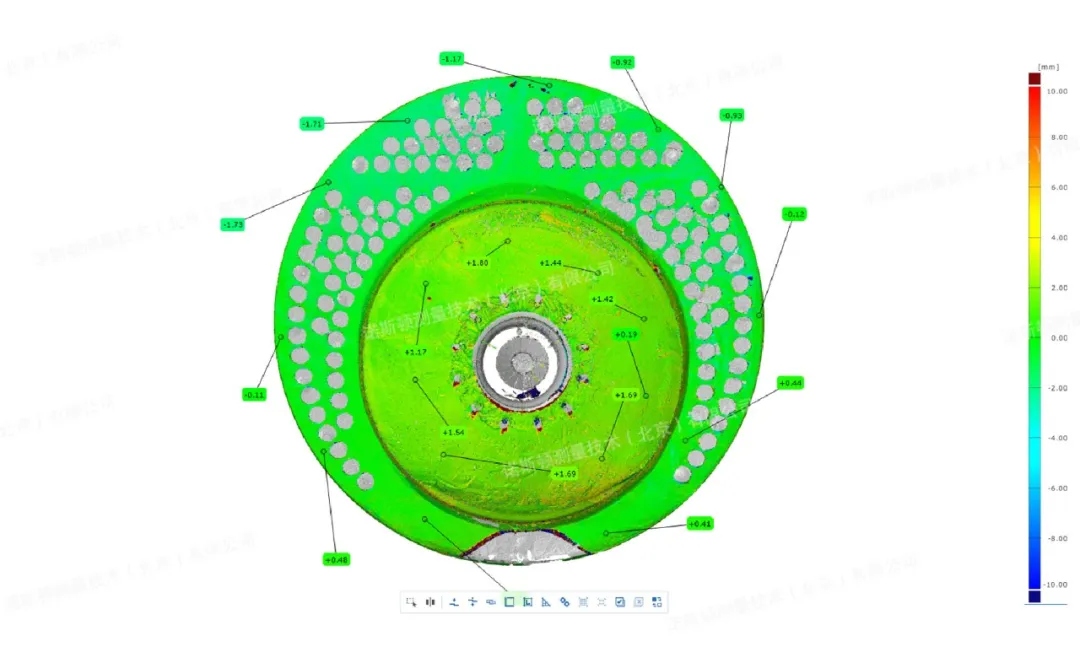

顶面整体偏差检测

全部成果上传云端永久归档，形成可回溯、可继承、可共享的数字资产库，持续完善每台锅炉的专属全生命周期数字健康档案。该档案可同时满足特种设备法定年检、日常运维复盘分析、事故溯源调查及技改扩容方案设计等多场景应用需求，实现“一次采集、多元复用”。

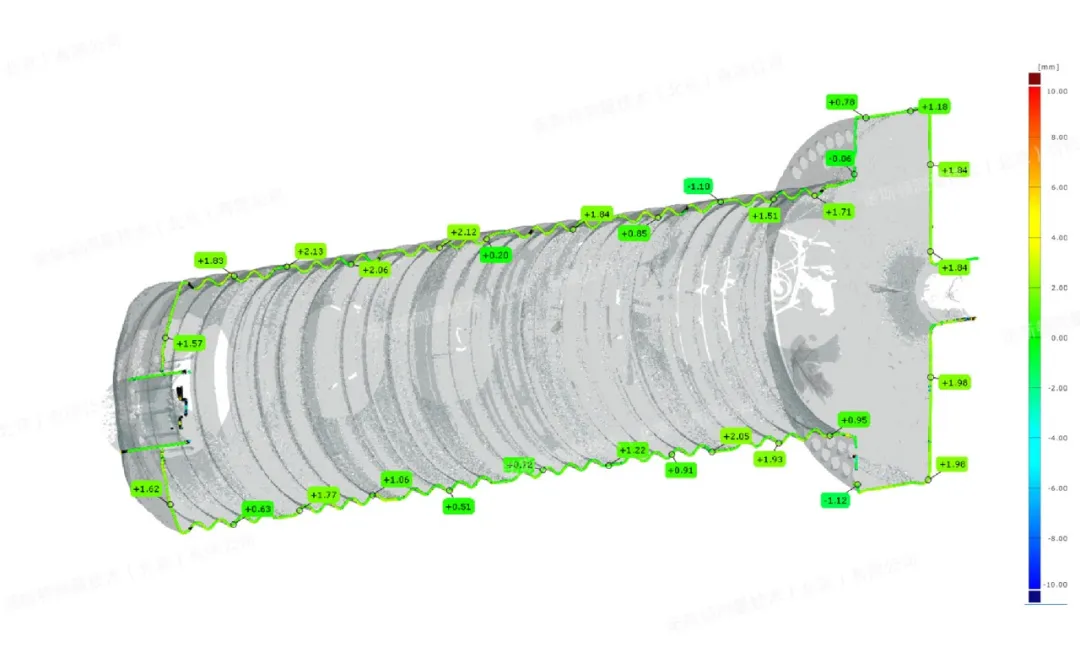

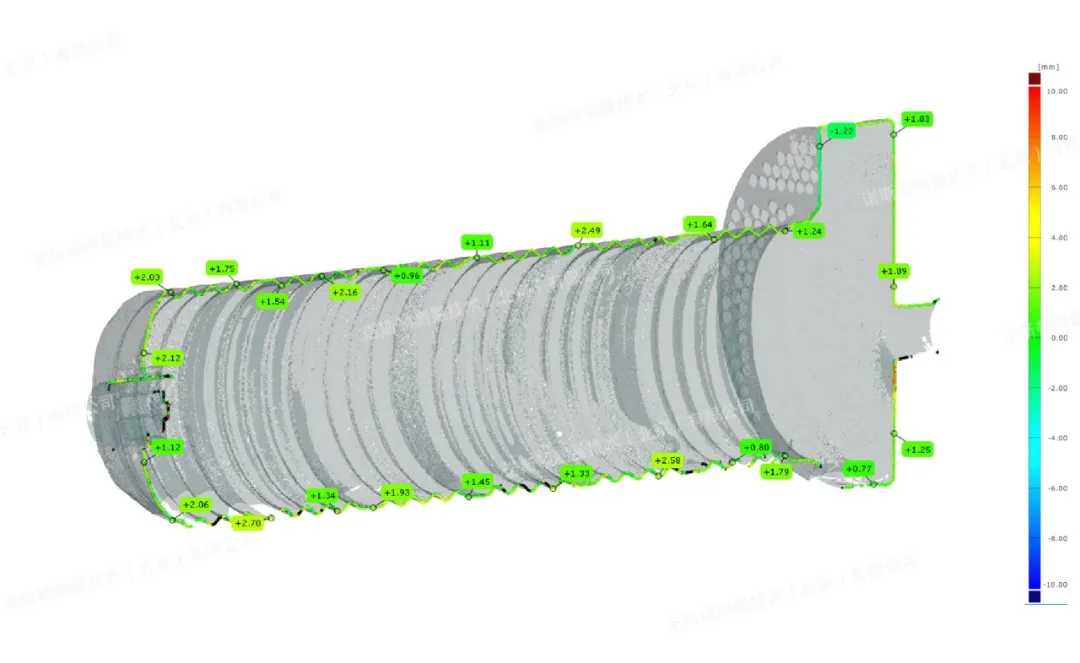

以Z轴为截面做截面检测

以Y轴为截面做截面检测

本期小结

高精度三维扫描比对技术补齐传统运维的感知短板，帮助热力运维单位精准掌握设备健康状态，提前识别并规避潜在运行风险，显著简化合规核验流程。

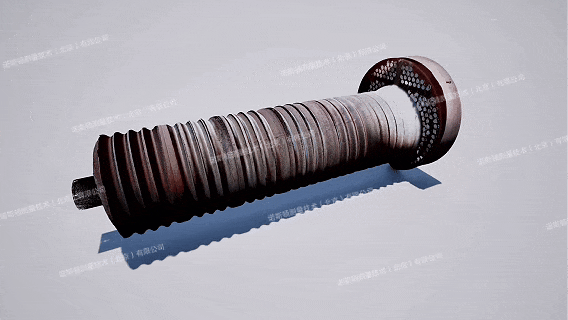

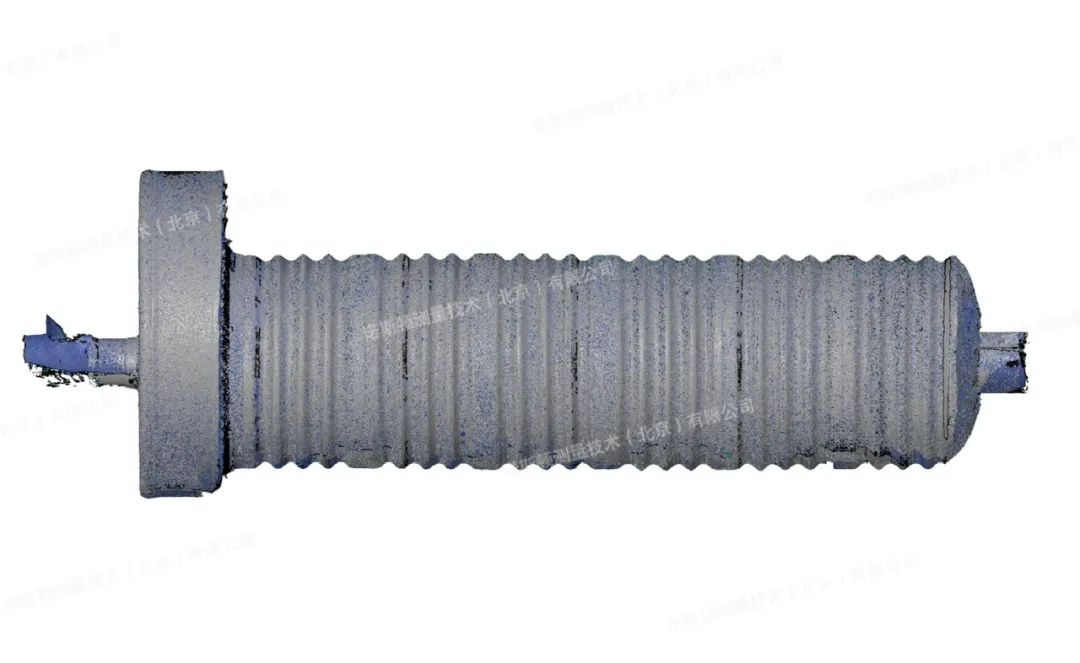

供热承压锅炉三维点云数据

通过持续多年的数据积累，项目正在推动城市集中供热设备管理从被动应急维修向主动预警维护的深层转型，为城市供热系统迈向安全、稳定、长效、智能的数字化管理新时代奠定坚实的数据基础。

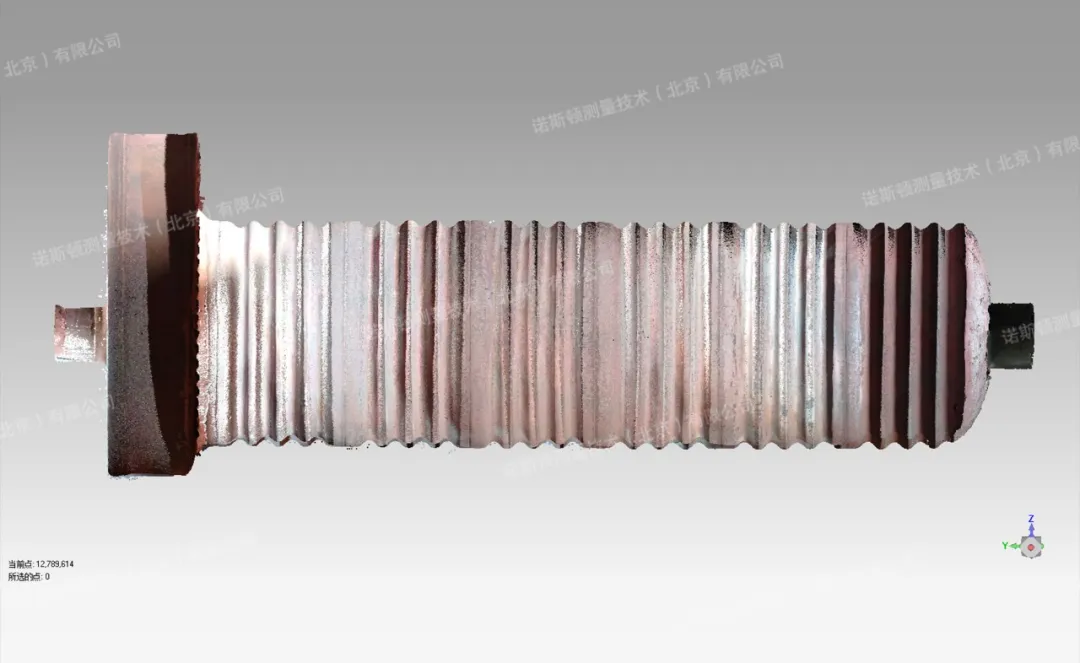

供热承压锅炉三维点云数据
