线束端子、插套、连接器接头作为设备电路系统的核心精密元器件，承担着信号传输与电力承载的关键作用，其微小尺寸偏差、成型形变、曲面误差，都可能引发接触不良、电路发热、防水失效等质量隐患，严重影响整机设备运行稳定性。

当前精密冲压配件正向小型化、薄壁化、高精密、高可靠性方向发展，传统卡尺、千分尺、二维投影测量等单点抽检模式，已无法覆盖复杂三维结构的完整尺寸验证，成为制约精密电子制造提质增效的核心瓶颈。

电气连接元器件三维扫描现场

传统检测方式难以匹配精密件生产标准

某精密电子配件生产企业，主营线束端子、插套、连接器接头及配套精密模具的生产与销售，产品广泛配套新能源、工控、家电、电力设备等领域。

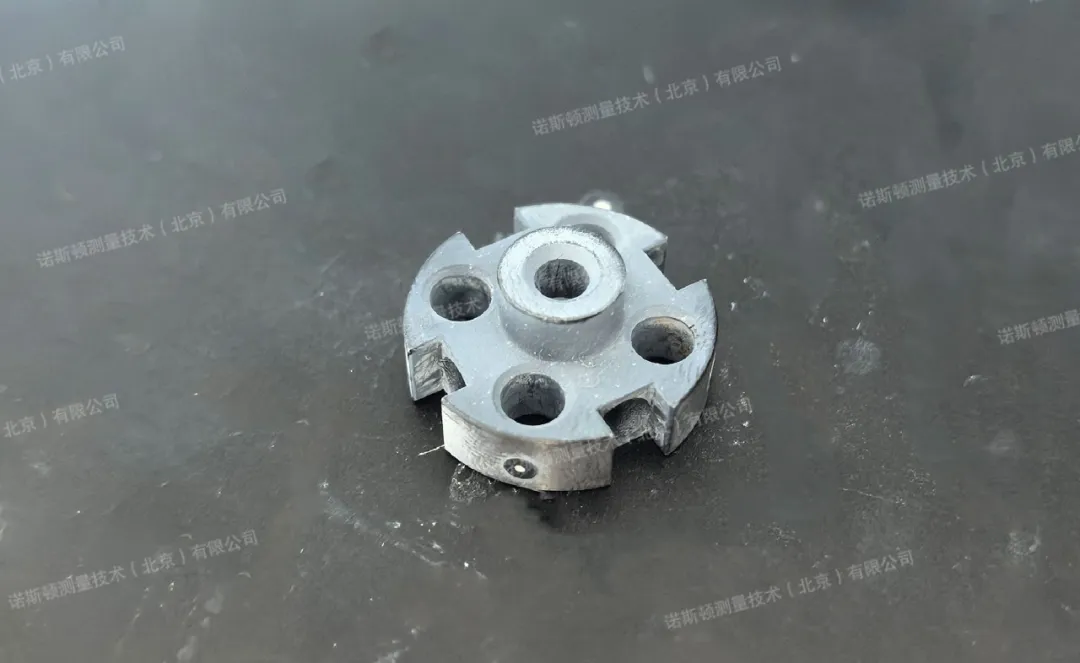

电气连接元器件三维扫描现场

其产品结构具备内腔狭小、曲面复杂、金属反光等特点，传统量具仅能检测长宽、孔径等少数基础尺寸，针脚共面度、轮廓度、曲面弧度、等三维关键特征无法量化，难以适应企业新品快速打样、批量投产、快速交付的生产节奏。

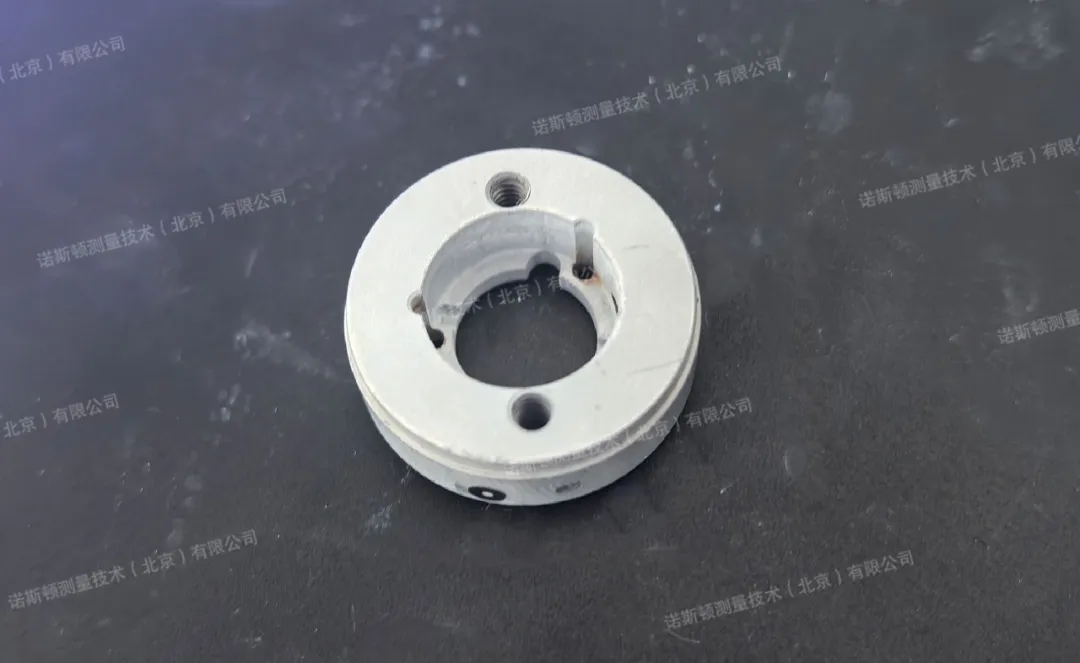

电气连接元器件三维扫描现场

蔡司计量级三维扫描精密检测

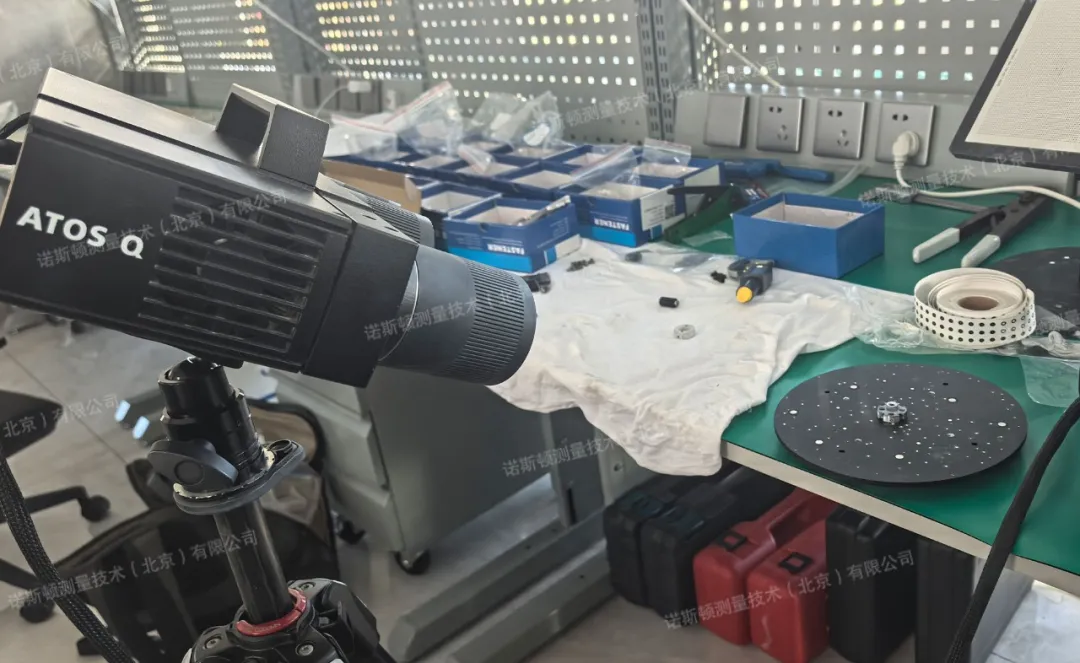

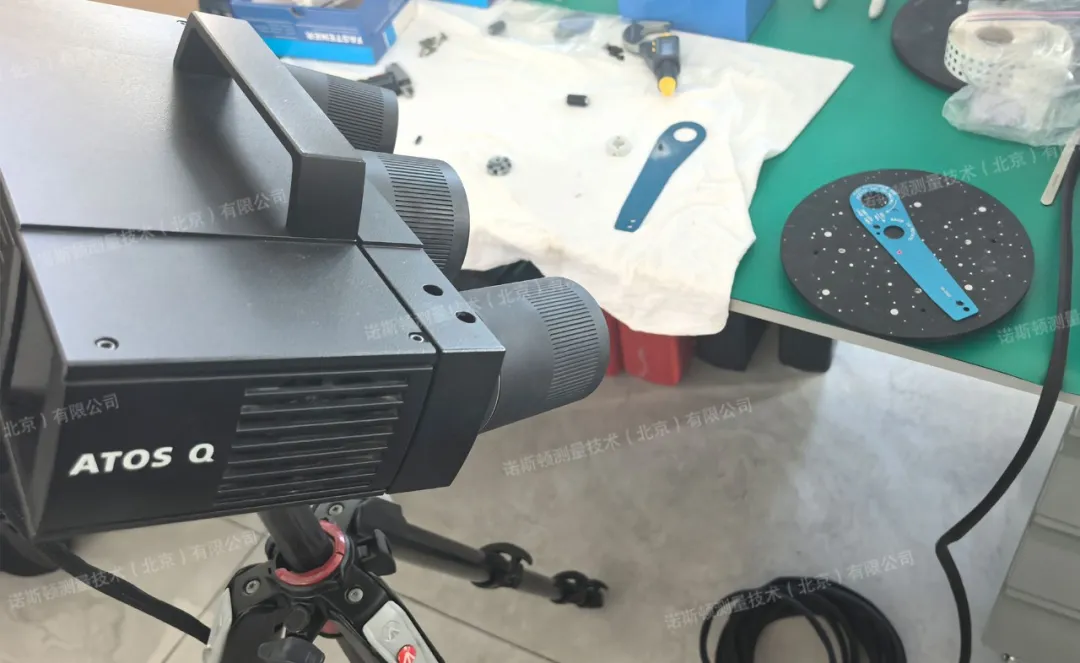

本次质检项目采用 ZEISS ATOS Q 蓝光三维扫描仪进行全流程数字化检测。作为工业计量级光学测量设备，ATOS Q 具备超高细节捕捉能力、动态测量稳定性与微米级重复精度，专门适配精密五金小件、复杂曲面、微细结构的无损检测场景。

电气连接元器件三维扫描现场

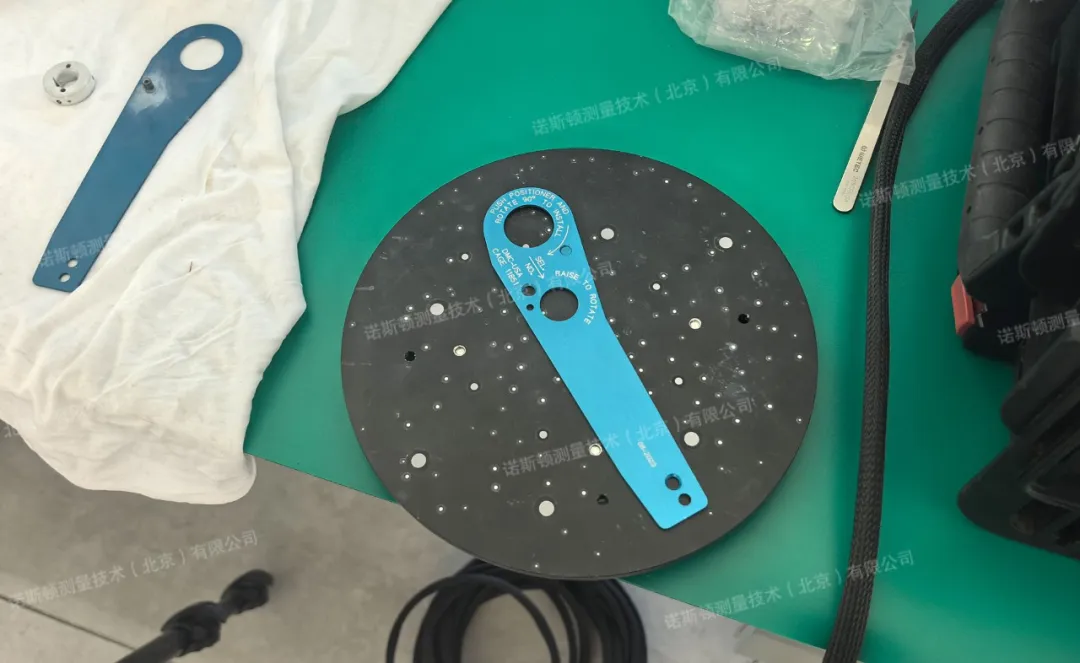

针对镀金高反光连接器，轻薄喷涂显像剂，消除反光噪点，保证深腔内壁、薄壁曲面数据完整采集，喷涂薄层不损伤工件镀层，检测后可自动挥发。

电气连接元器件三维扫描现场

依托 ATOS Q 独有的三重扫描技术，快速获取工件全域高精度点云数据，完整还原端子、插套、卡扣、内腔、模具型腔全部三维形貌，无死角、无遗漏。

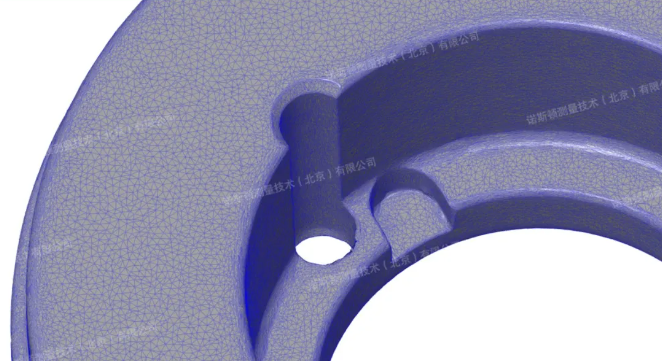

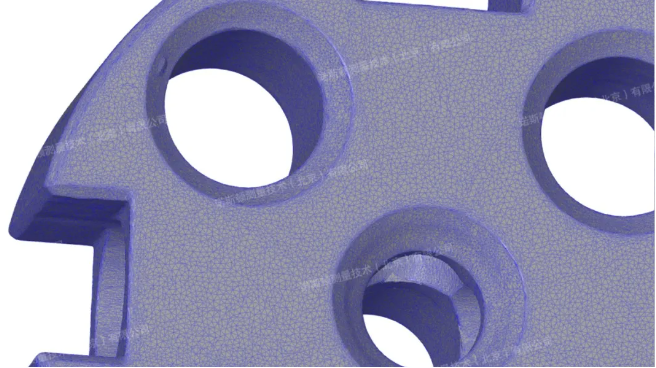

电气连接元器件三角网格数据

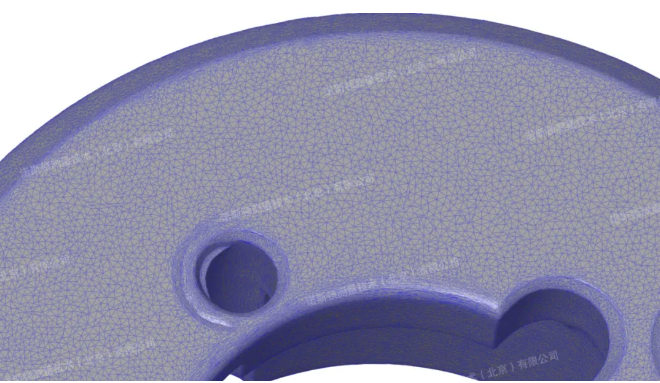

电气连接元器件三角网格数据

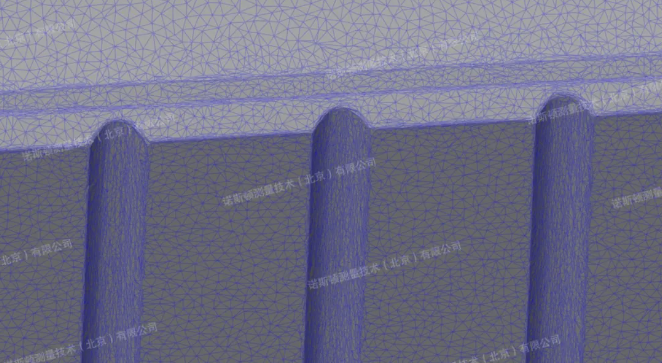

电气连接元器件三角网格数据

电气连接元器件三角网格数据

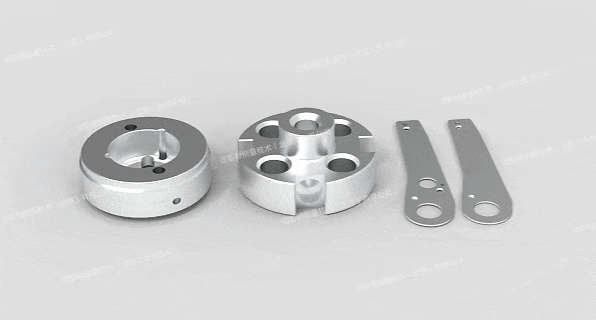

电气连接元器件三维模型

电气连接元器件三维模型

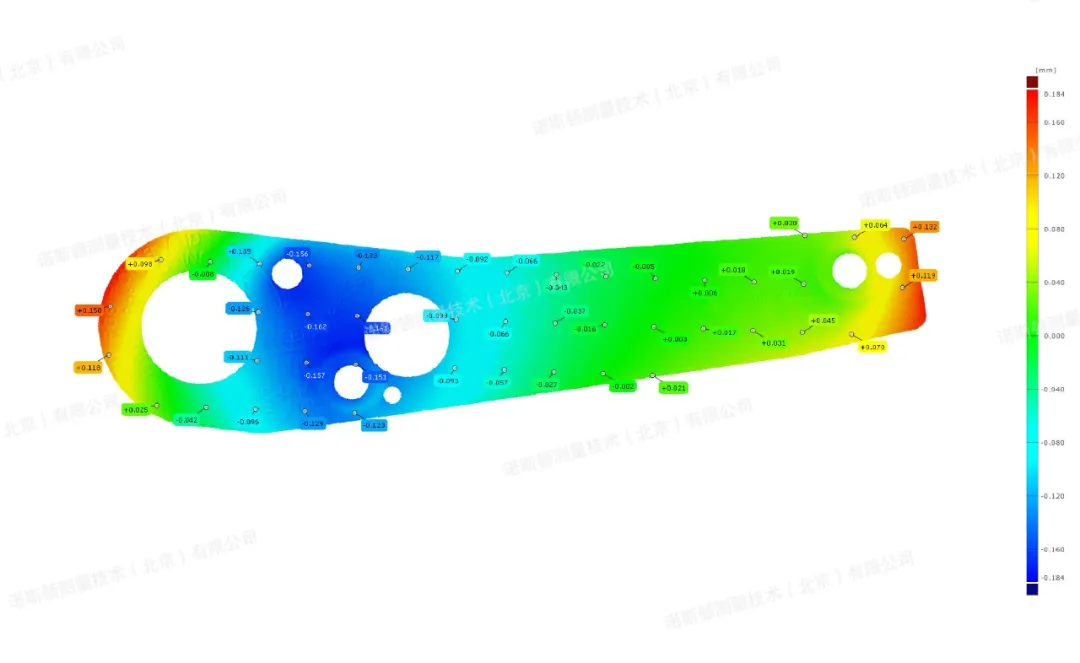

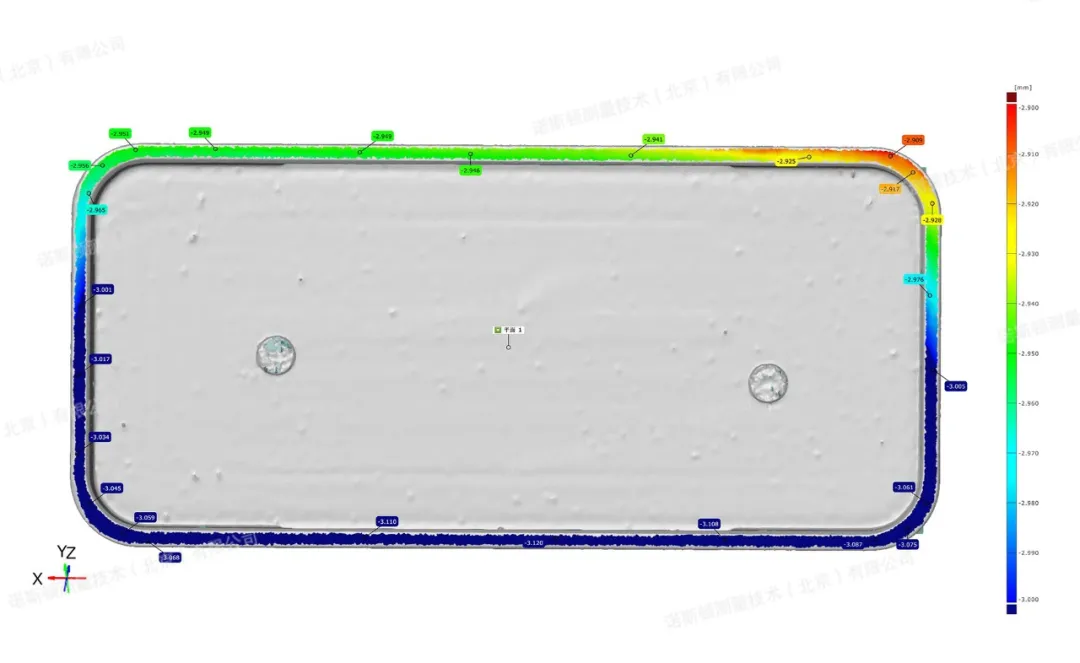

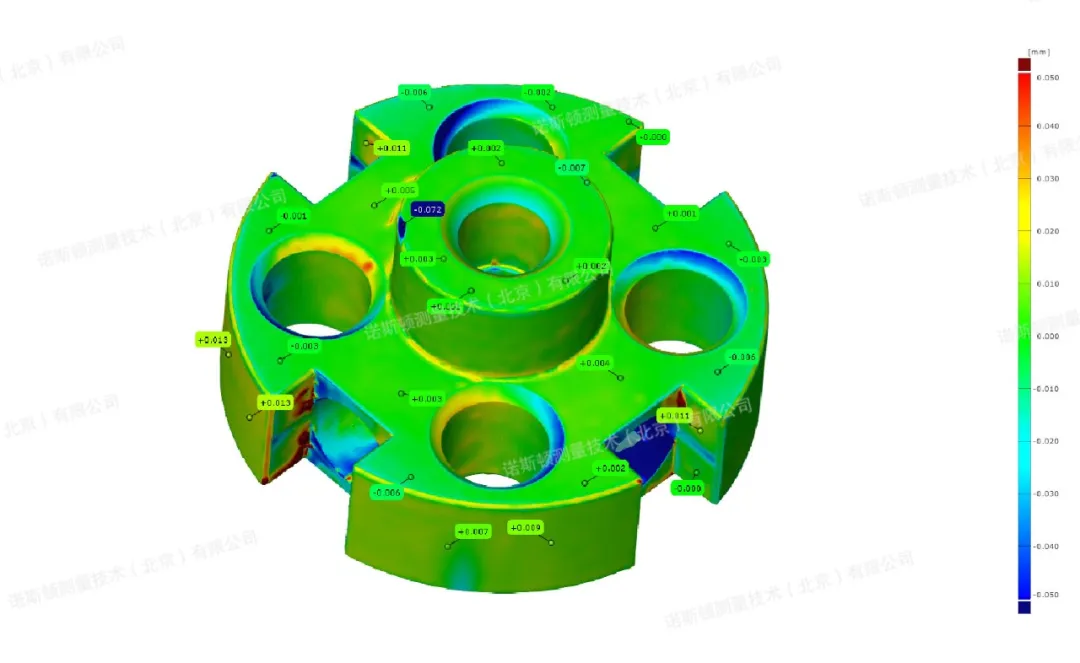

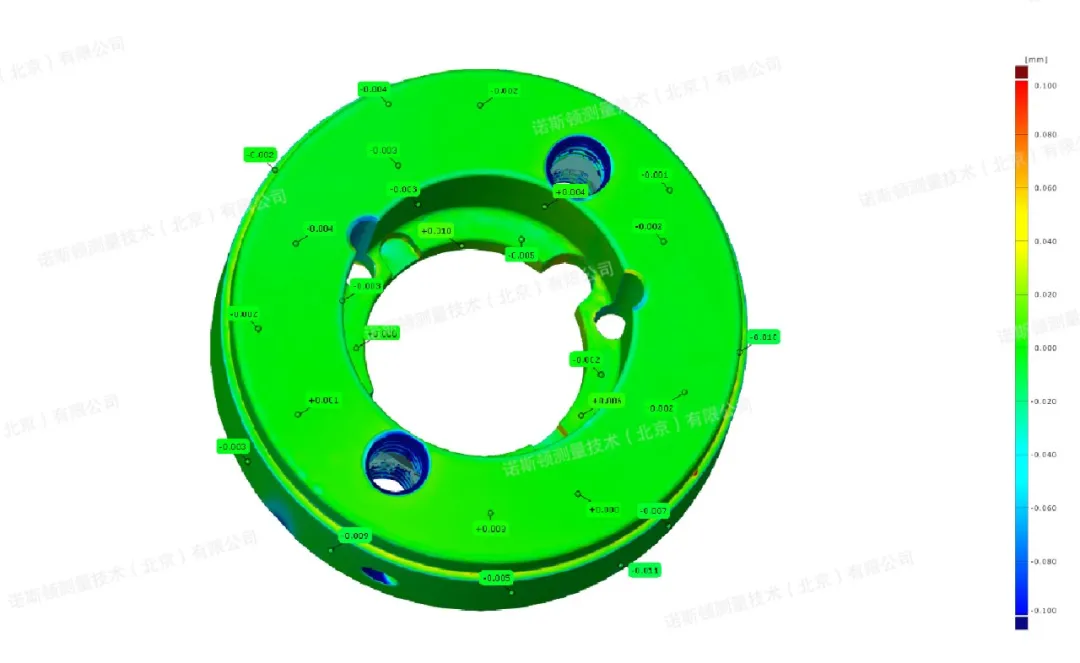

将实测三维模型与原厂设计 CAD 数模精准对齐，自动生成彩色偏差色谱图，直观区分合格区域、正偏差、负偏差区域，问题位置一目了然。

电气连接元器件尺寸检测数据

电气连接元器件尺寸检测数据

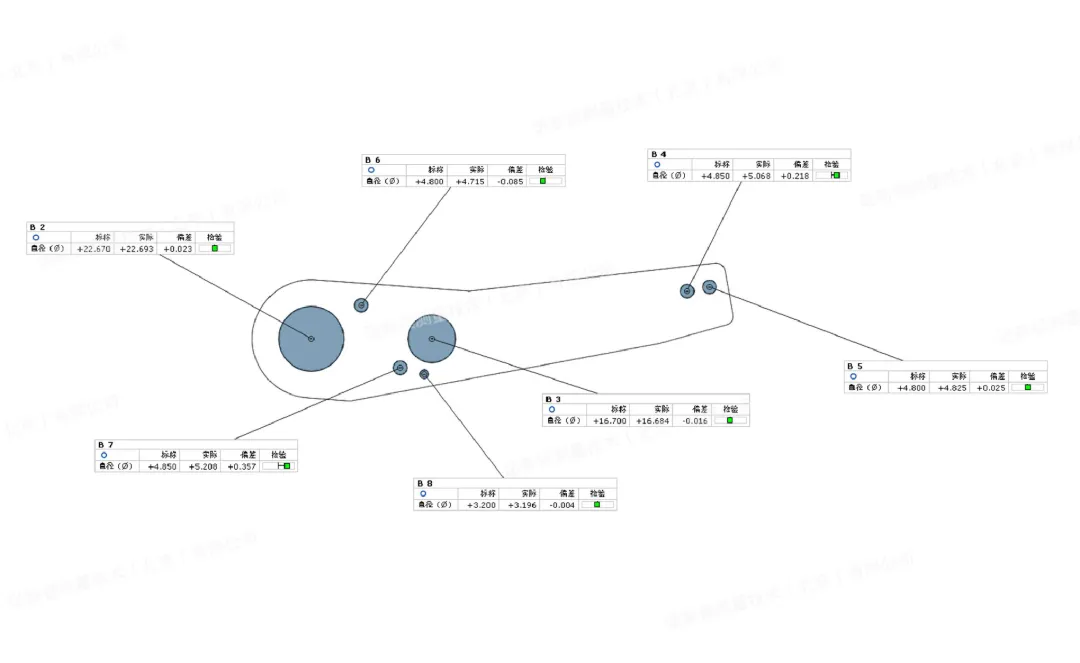

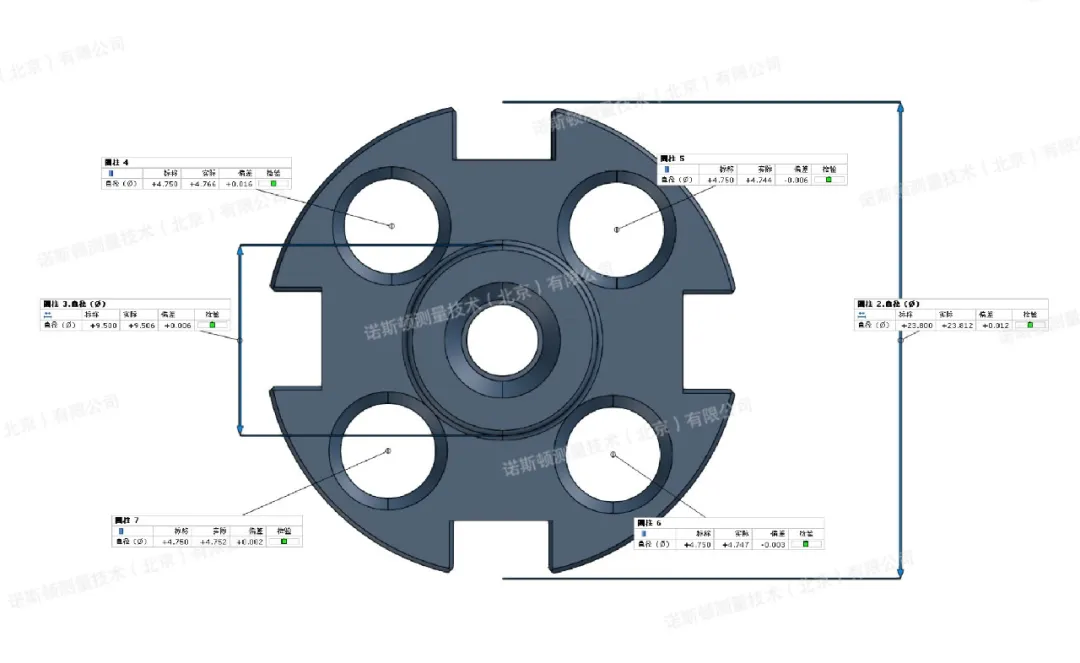

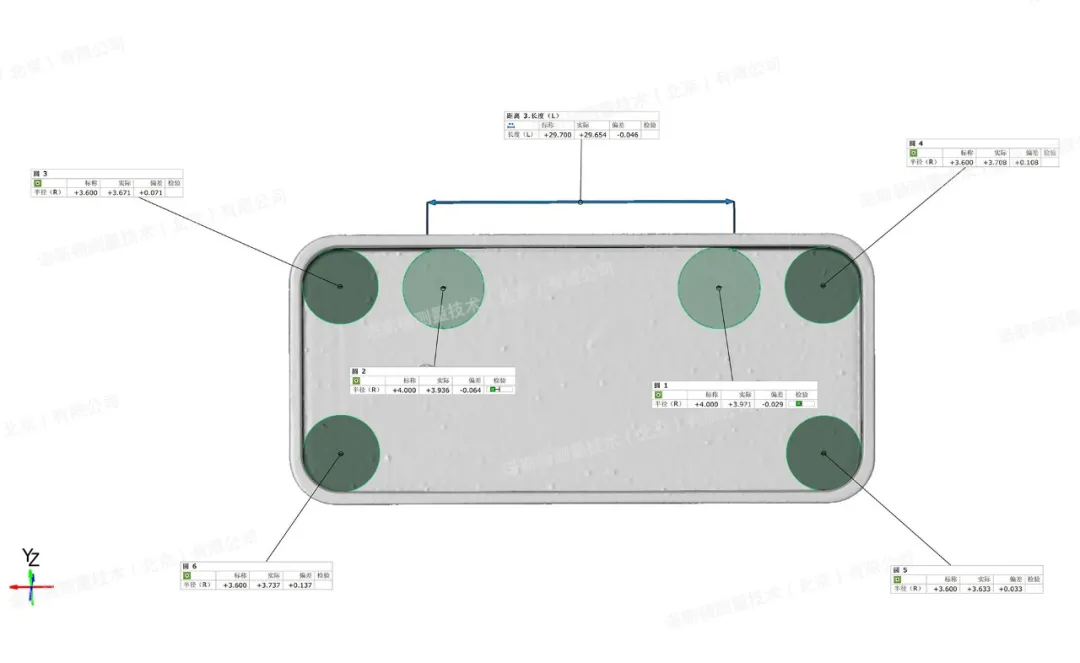

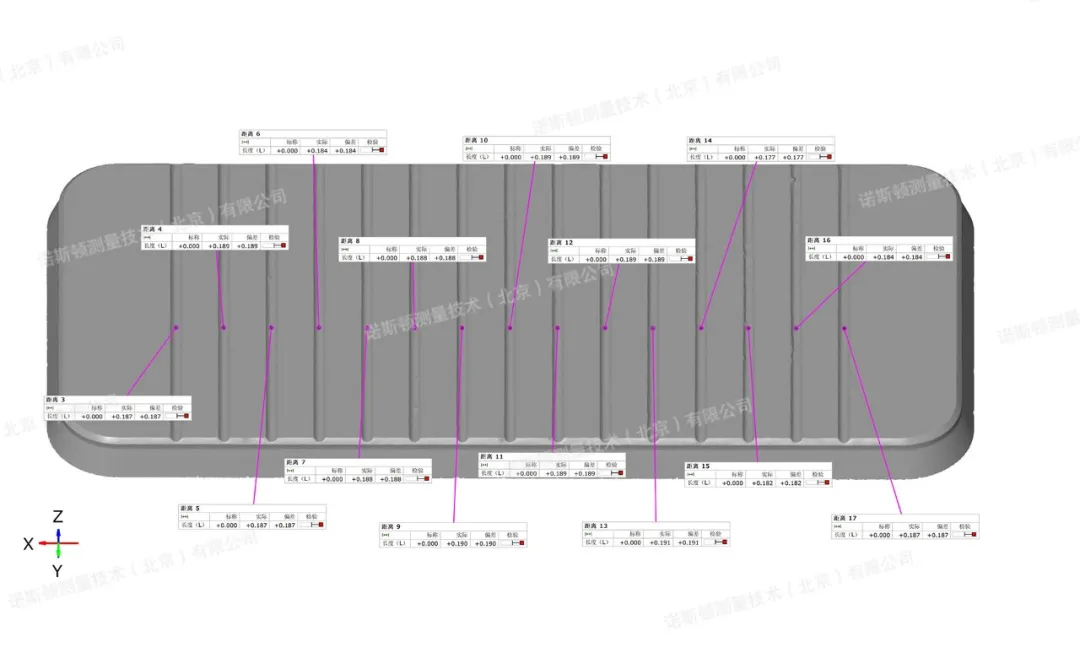

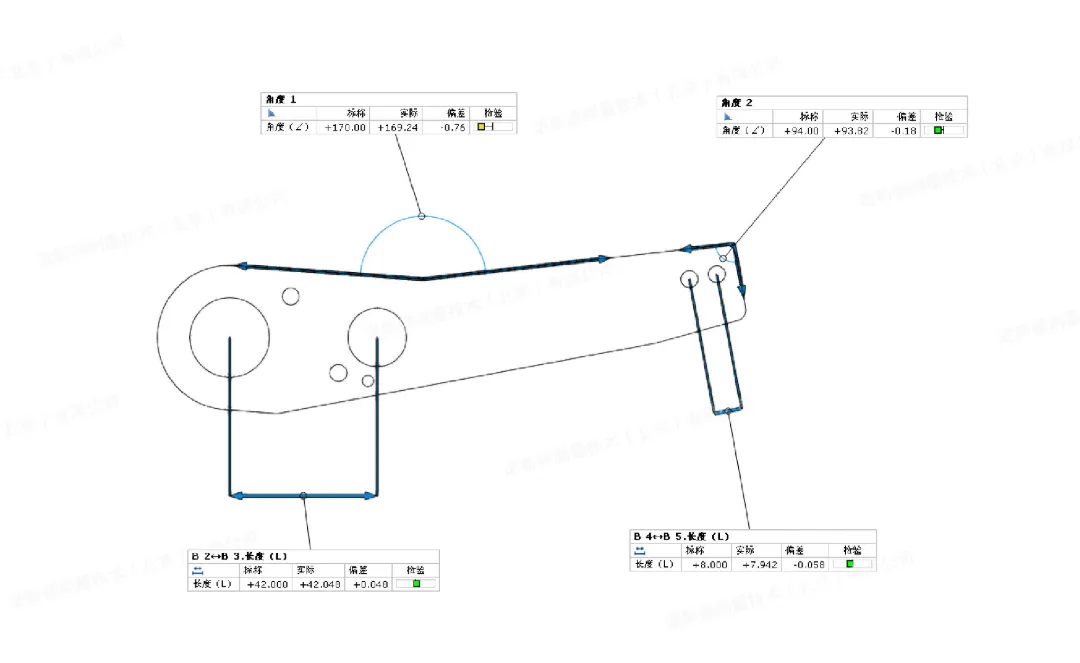

创建模板后系统自动测算平面度、轮廓度、共面度、间距、同轴度、壁厚公差等全套形位参数，精准判定工件是否符合设计公差要求，规避人工计算疏漏。

电气连接元器件三维检测数据

电气连接元器件逆向设计模型

一键生成完整可溯源检测报告，报告可直接用于出厂质检、客户审核、模具修模参考，所有扫描模型、偏差数据、尺寸记录自动归档，形成数字化质控数据库，为冲压回弹补偿、模具磨损修复、工艺参数优化提供量化数据支撑。

电气连接元器件三维检测数据

电气连接元器件三维检测数据

电气连接元器件三维检测数据

从端子冲压、模具加工到成品出厂，三维扫描数字化检测打通精密电气配件全流程质量管控链路。针对线束连接器这类安全关键零部件，以三维光学测量技术替代传统粗放检测，既是制造企业提升产品可靠性的必经之路，也是电子元件制造数字化升级的核心抓手。

电气连接元器件R角检测数据

电气连接元器件槽宽检测数据

电气连接元器件圆角高度检测数据

本期小结

在精密电子电气配件行业，精度决定品质，数据决定标准。蔡司 ATOS Q 三维扫描检测技术解决了传统检测盲区大、精度差、效率低、易伤件的行业痛点，帮助制造企业建立可视化、可量化、可追溯的现代化质量管控体系。

电气连接元器件三维模型

我们将持续依托蔡司高端计量设备与成熟工业检测经验，为更多精密制造企业提供高精度三维扫描、全尺寸检测、形位公差分析、模具复测、逆向建模一站式数字化服务，助力制造业品质升级、高效提质降本。
