异形建筑在给人们带来视觉冲击享受的同时，也给建筑施工带来了巨大难度，必须突破、创新常规设计节点及施工工艺方法，才能把设计师的设计理念真实地展现出来。

由于异型钢结构体系中存在大量多向多角度复杂钢构件，建筑施工过程中，如何控制它们的加工及幕墙尺寸检测是业界的一大难题。对于异形钢构测量来说，传统的技术手段较难快速、准确完成测绘工作，而三维激光扫描技术的出现，很好的解决了这一难题并具有以下优势：

1、精度高：通过利用全站仪等设备综合的方式进行建立空间控制网，较之单纯的全站仪测量的控制网，误差小且均匀分摊，提高控制网的精确度。

2、操作便携：三维激光扫描技术具有高效、准确、可操作性强等优势，对异形空间幕墙测量工作具有很强的针对性和切合性。

3、效率高：针对造型复杂而又工期紧张的项目而言，批量下料是提高效率、缩短工期的有效途径，在三维模型提取的数据为批量下料提供了良好的技术依据。

诺斯顿异形钢结构三维扫描项目案例

本次异形钢结构项目位于某城市地下商业出口，建筑外观呈现“飞龙”形状，整个钢结构造型长25米左右，高处达12米，是该城市商业地段的标志性建筑。

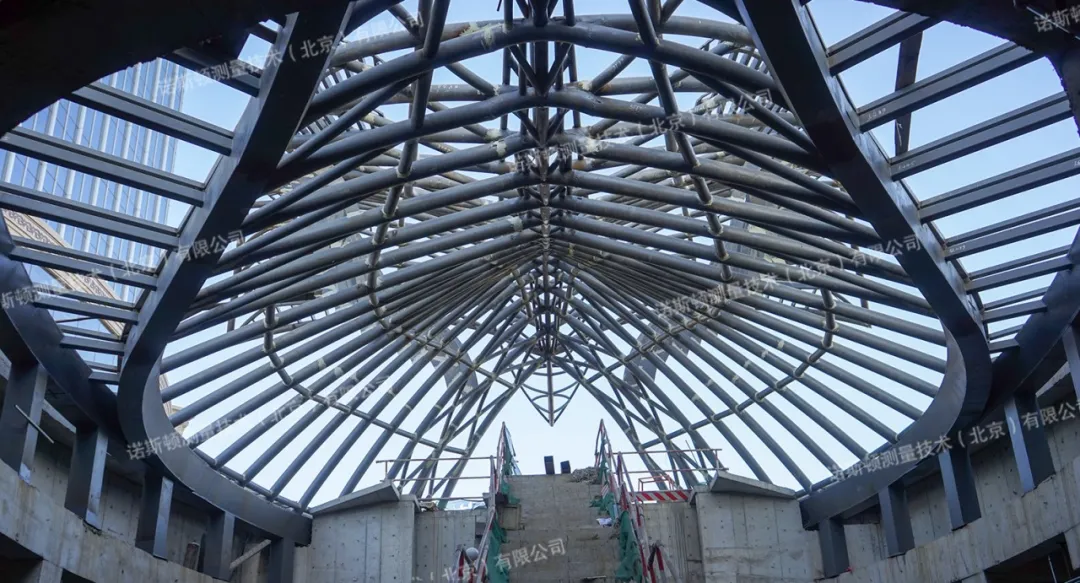

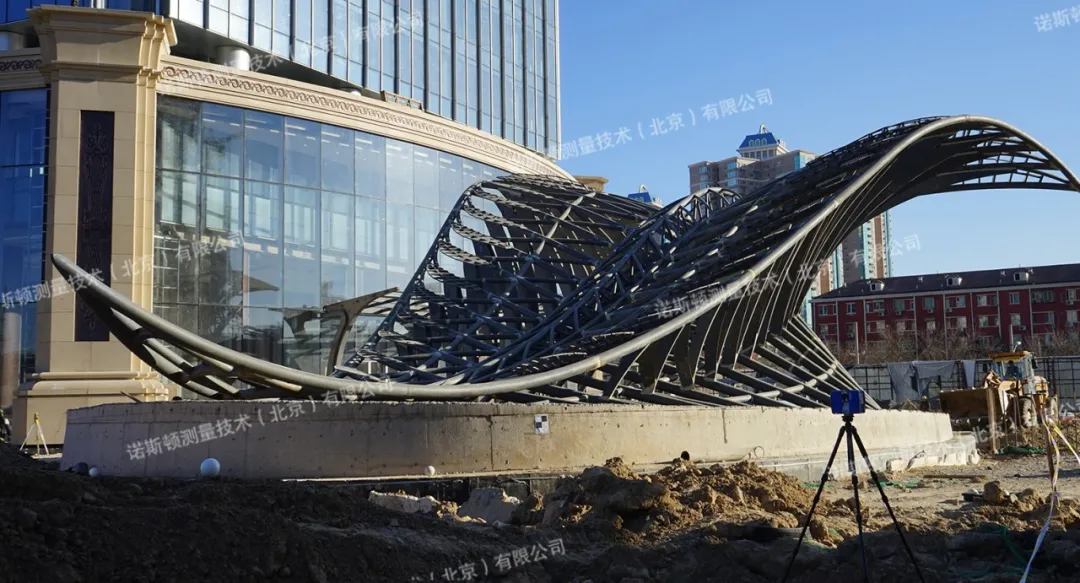

飞龙钢结构三维扫描现场

因整体建筑的造型较为不规则，主体钢结构加工难度大，精度不容易控制，为获取全面精准的现场数据，本次项目采用FARO三维激光扫描仪对“飞龙”钢结构进行数据采集工作。

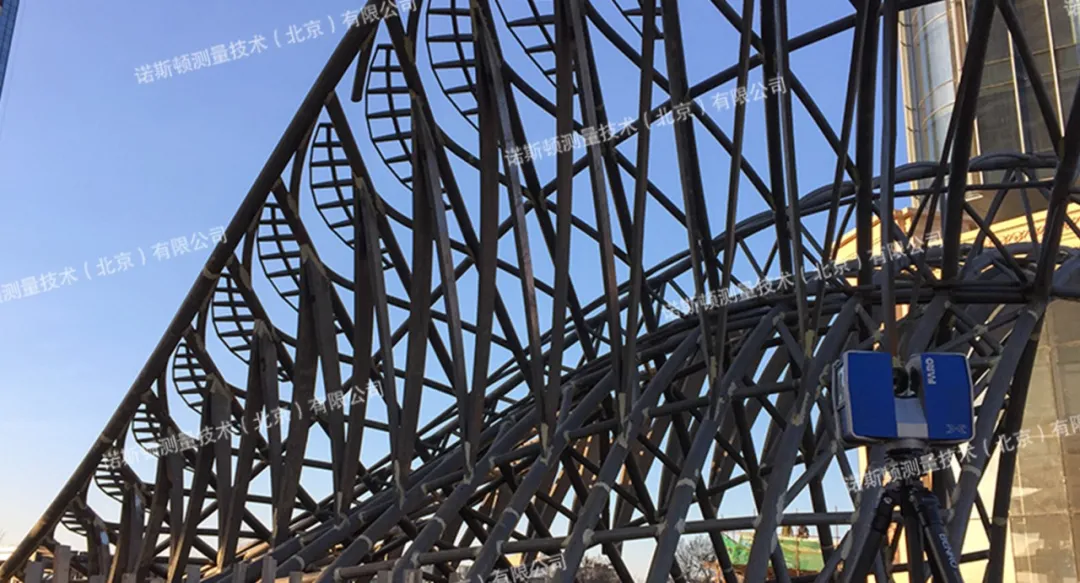

飞龙钢结构三维扫描现场

由于钢构件结构复杂、需利用大空间三维扫描仪对整体架构进行三维数据采集，通过软件特殊的计算方式去除噪音点，还可以通过人工的方式剔除噪音数据，获取干净清晰的整体扫描点云数据。

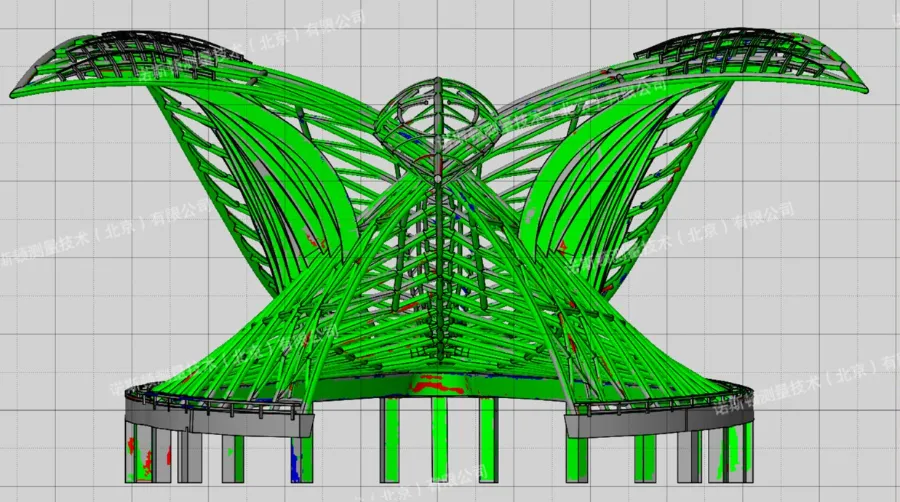

飞龙钢结构部分三维模型

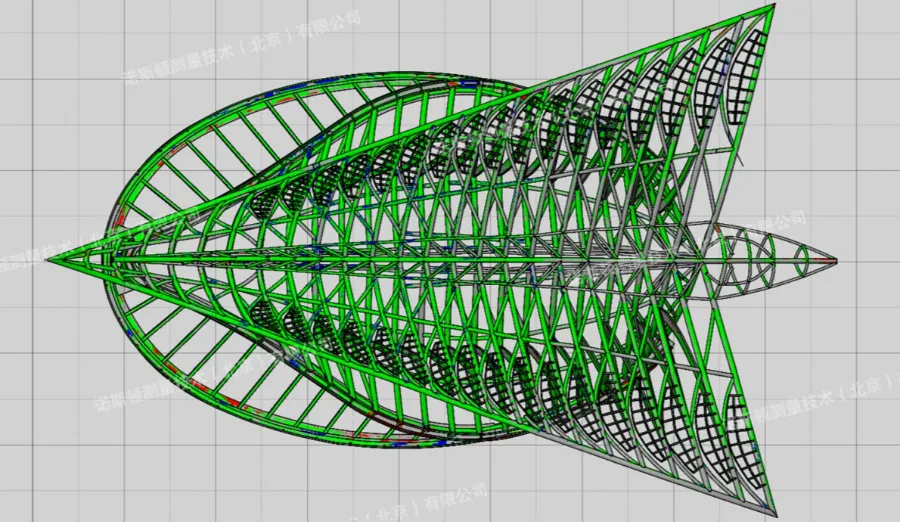

飞龙钢结构部分三维模型

完整项目点云可以在计算机中进行快速浏览和调取数据。生成Webshere数据建立服务器并以可测量全景图的方式提供网络共享。通过网络即可快速调取测量数据以及点云数据。

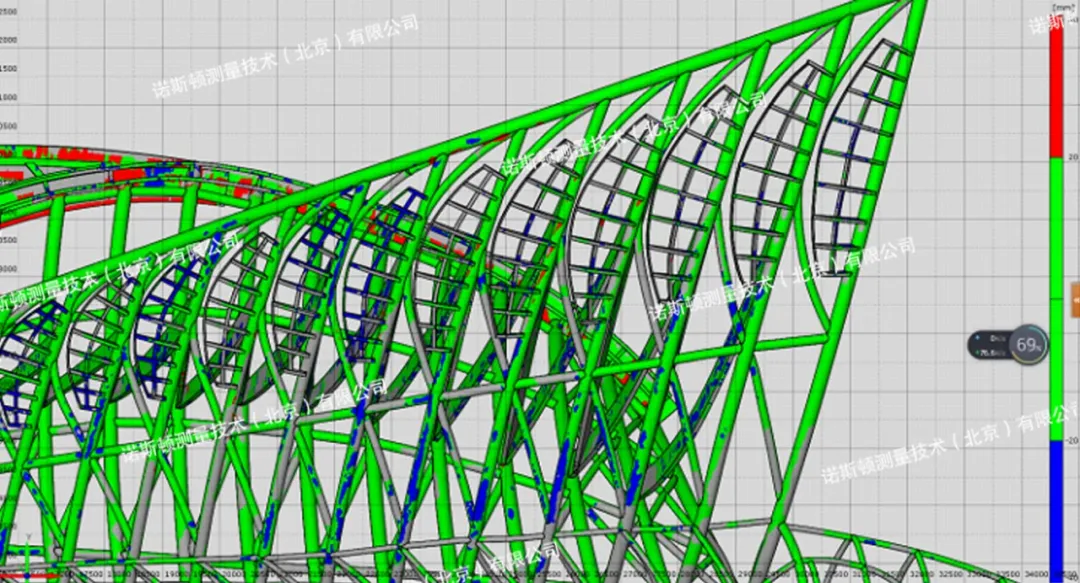

飞龙钢结构整体三维模型

根据整体点云数据，建造1：1的精准模型，可以与原始设计模型直接做对比检测。

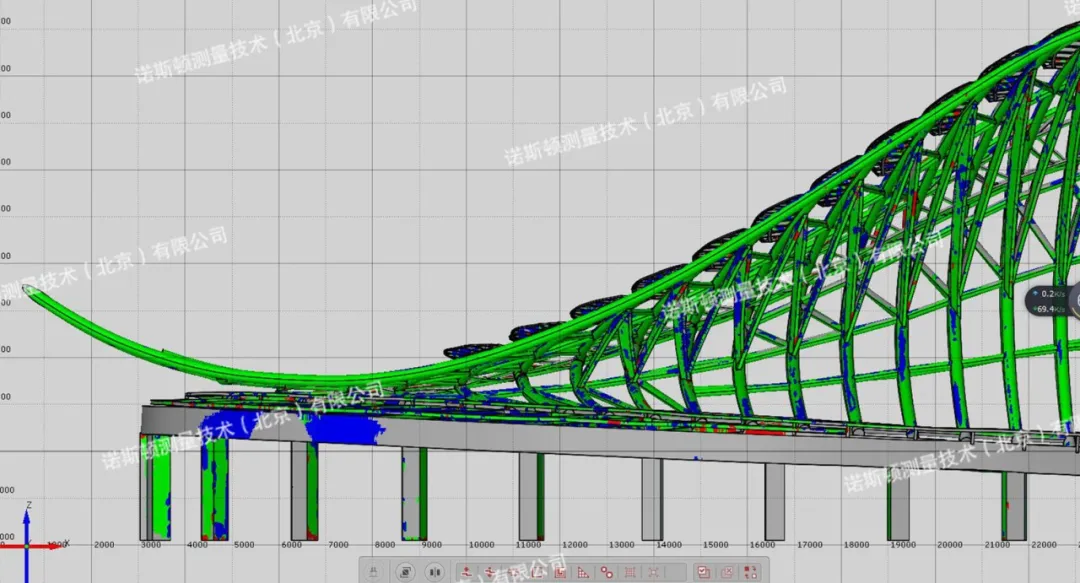

飞龙钢结构整体三维模型

由此可见，三维激光扫描技术为解决复杂异形空间钢结构测量及幕墙精准安装提供了全新的施工方法 。也为日后的维修及改扩建工程提供了详细，完整，高精度，高可靠性的参照数据。

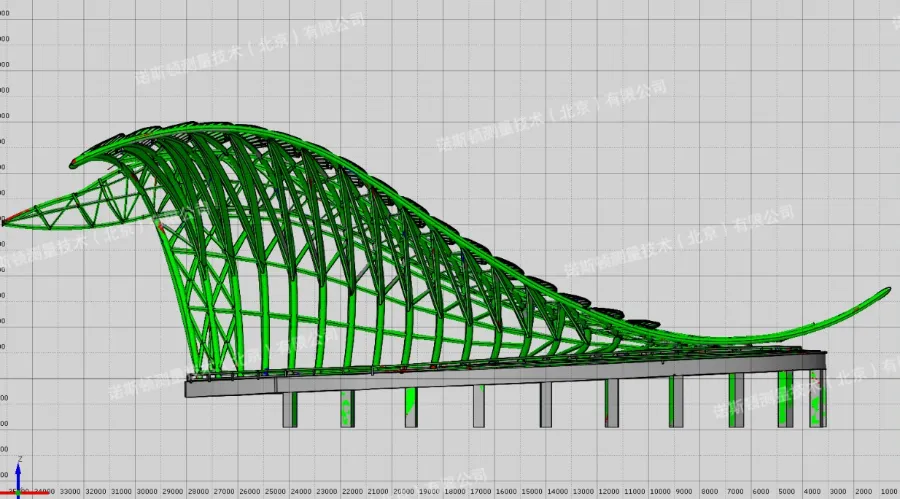

飞龙钢结构整体三维模型

通过三维激光扫描技术,可以快速获取异型钢结构及其施工各阶段的三维数据,满足工程检测、指导安装等要求为建筑工程异型钢结构后期幕墙设计提供精确的数据支持。除此之外，该技术还广泛应用于古建筑保护、大型异形建筑外观采集、室内设计、工业物件翻模、大型船舰、土木工程、变形检测等领域。
