电力管廊是城市重要的市政基础设施，目前我国综合管廊建设规模和里程已达到世界前列，管廊建设的工作重心已从建设转移到运维上。

项目概述：

电缆隧道处于地下深处，延伸到城市的每个角落，一旦出现问题将对城市的正常运转造成严重影响。

▍电力管廊三维扫描现场图

本次项目需要将某区域全长2.8公里的电力隧道（管廊）进行三维扫描测量，为后期实现BIM平台运行维护管理提供高精度的三维模型数据。

需求痛点

▍电力管廊三维扫描现场图

由于地下电力管廊的复杂性和特殊性，对其进行科学的管理是一项严峻的挑战，传统测量方法及运维方案存在以下痛点：

• 目前很多地区的管廊仍是传统的人工检测方法，检查效率低、精度低，而且不能直观地对管廊内状况进行检查分析。

• 地下管廊的空间比较小，存在复杂的管线交错的情况，会给人工测量带来一定的难度。

• 城市综合管廊短则几公里，长则数十公里，巡检人员不能完全实时掌握地下管廊运行情况。

三维扫描解决方案

采用FARO 大空间三维扫描仪对地下电缆环路管廊及隧道进行三维点云数据采集，扫描速度高达到200万点/秒，单站扫描时间仅为30秒。

▍电力管廊三维扫描现场图

▍电力管廊三维扫描现场图

将获取的点云坐标数据导入相应的处理软件进行内业数据处理，完成点云数据的整理和优化工作，最终得到精准、清晰、完整的综合管廊竣工测量点云模型。

▍电力管廊三维扫描布站图

▍电力管廊三维扫描布站图

通过三维激光扫描技术可快速获取地下管廊内结构物的几何参数信息及空间位置信息，并能提供直观的可视化成果，为地下管廊工程结构设计及运营管理提供有效数据支持和决策支持。

▍电力管廊三维扫描点云数据

▍电力管廊三维扫描点云数据

▍电力管廊三维扫描点云量测

全景实时监控

基于三维扫描技术构建高精度地下电缆管廊及隧道的三维可视化场景，可直观呈现电缆管廊运行参数及环境参数，助力实现系统远端监控与智能运维的可视化功能。

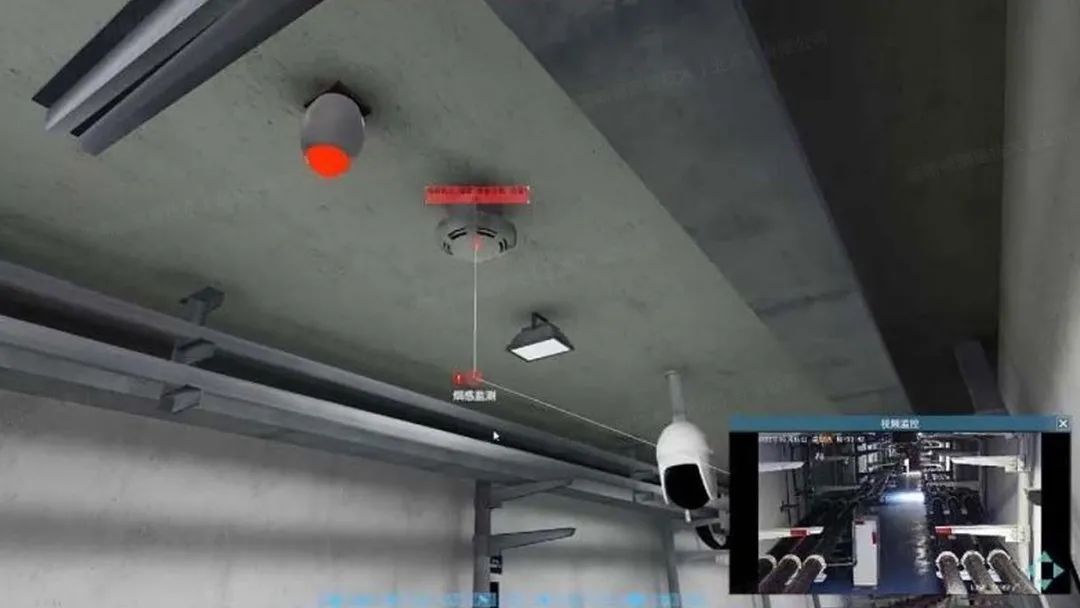

▍电力管廊三维模型应用-平台实时监控

远程踏勘

利用数字孪生管廊精确的空间位置信息，准确显示设备间距，调取测量工具执行空间测量，对现场各种空间操作进行计算评估，辅助现场作业的决策、精确评估，实现改扩建、大型检修作业远程踏勘。

▍电力管廊三维模型应用-远程踏勘设备

智能巡检

通过数字孪生体巡检实时状态信息、监控画面、表计状态等信息，实现运维策略从计划制定到结果反馈的自动闭环，降低人工巡检成本，提高安全保障。

▍电力管廊三维模型应用-智能巡检

应急逃生及智慧消防

系统设计应急逃生指挥功能，真实模拟火灾现场，当电缆接头处发生火灾时，系统高亮标注离着火点最近的逃生出口位置，指引现场作业人员紧急逃生。同时，消防系统自动启动灭火装置，通过喷头灭火。

▍电力管廊三维模型应用-智能巡检

本期小结：

三维扫描技术加速了电网信息化建设进程，助力电网从建设到后期巡检、故障处理等的全周期、全方位、全流程数字化管控，不仅提高电网的安全性、可靠性和经济性，也促进电力运维管理数字化转型。
