消防泵房即为消防系统提供加压供水的水泵房，其中主要设备包含消防水泵、水泵控制柜及各种阀门附件。

泵房管道三维数字化解决方案

项目概述

本次项目需要对泵房的管道和设备进行高精度三维扫描并逆向建模，为后续施工质量评估和管道检修管理提供数据保障。

▲水泵房管道三维扫描现场

技术难点

泵房室内管道包含消防管道、喷淋管道、给水管道，且拥有大量大型设备，使用常规测量方法作业效率较低，不能很好地满足使用需求。

▲水泵房管道三维扫描现场

解决方案

采用FARO大空间三维激光扫描仪对泵房进行分站扫描，最大扫描速度200万点/s，测距为0.6~350m，测距误差±1mm。

▲水泵房管道三维扫描现场

为保证扫描质量，扫描前需仔细踏勘现场，确保各站点扫描范围拼接后无被遮挡区域。

▲水泵房管道三维扫描现场

对分站扫描后的点云数据进行预处理和优化工作，包括点云拼接、分割和降噪，最终得到精准、清晰、完整的泵房点云数据。

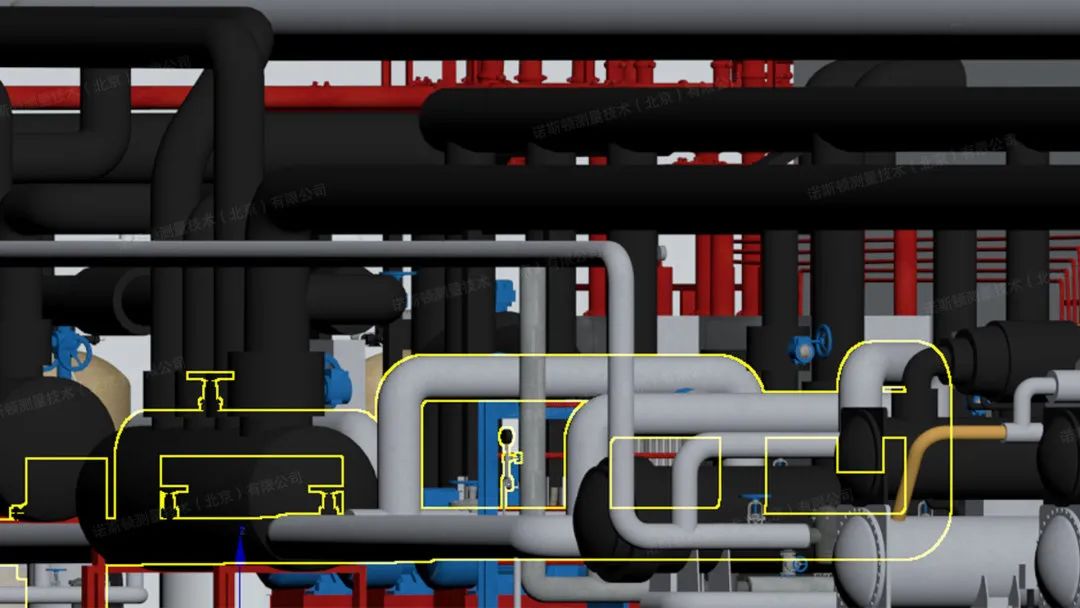

▲管道局部三维模型展示

参考点云数据在专业软件建立泵房1：1完整三维模型，即可直接得到真实有效的设备实际分布图。

▲管道局部三维模型展示

▲管道局部三维模型展示

与传统采集手段相比，三维激光扫描技术的数据采集精度更高、速度更快、信息更全面，在管道等复杂场景的数据采集方面具有明显优势。

▲管道局部三维模型展示

▲管道局部三维模型展示

本期小结

通过三维扫描技术获取的高精度点云数据，可以作为BIM模型搭建、竣工图绘制、断面图绘制、改造设计、运维管理等各种应用方向的高精度数据依据，并且为后期的泵房的日常维护、线路检修、档案管理、平台运维等提供了精准且完善的数据库。
