现代公共建筑设计不仅要满足功能的需求，更要追求建筑的美感、功能的适宜、环境的舒适，需要对各种装饰要素进行深入的研究，以满足造型、功能、使用、观感等多方面的要求。

球形、双曲及多曲面造型的异形幕墙，越来越得到建筑师的青睐，越是复杂的造型，主体结构部分的安装越难以实现。

因此，现阶段超大型钢结构骨架与装饰性幕墙结构的配合使用成为实现，复杂造型的主要做法。其中，钢结构骨架在加工、吊装及安装施工过程中会产生较大偏差，给装饰性异形幕墙的安装造成了很大难度。

如何测量钢结构骨架安装偏差数据，是一项专业性较强且又非常重要的工作。

三维激光扫描技术

三维激光扫描技术的快速、全面等特点，可以快速获取施工各个阶段的三维数据，不仅避免了人工测量的局限性，还加快后续构件的生产和安装，为异形钢结构的检测提供了一个新型的测量方式。

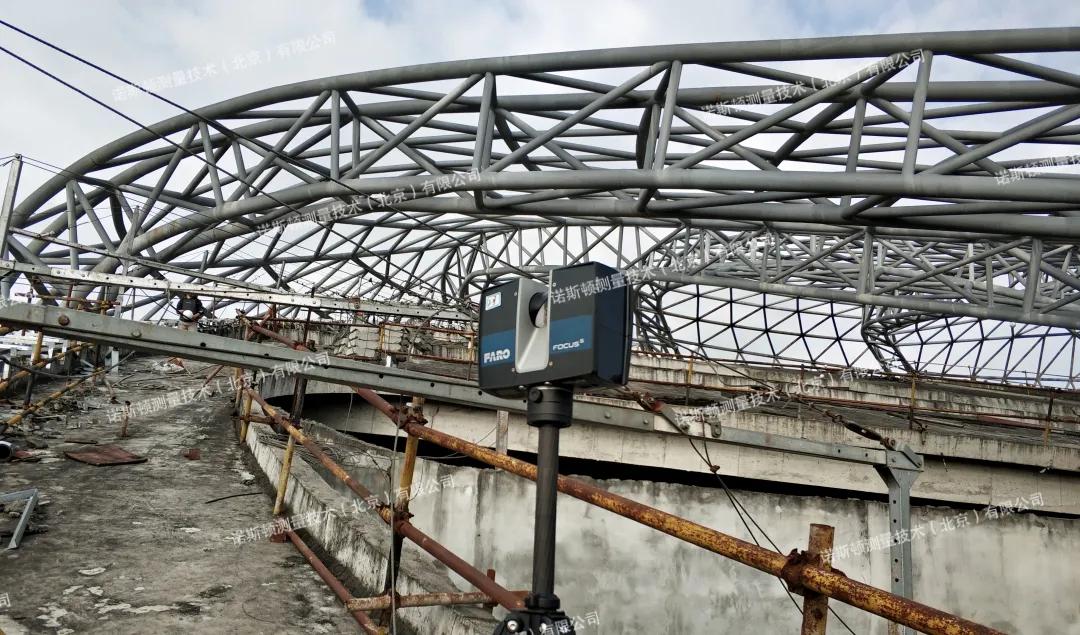

异形钢结构三维扫描现场

四川某异形钢结构幕墙三维扫描项目案例

项目概述：

本次项目对四川某异形钢结构建筑进行三维数据采集，并根据所采集的三维点云信息处理形成点云模型，技术人员根据测量数据可以指导后续的幕墙安装及用料分析。

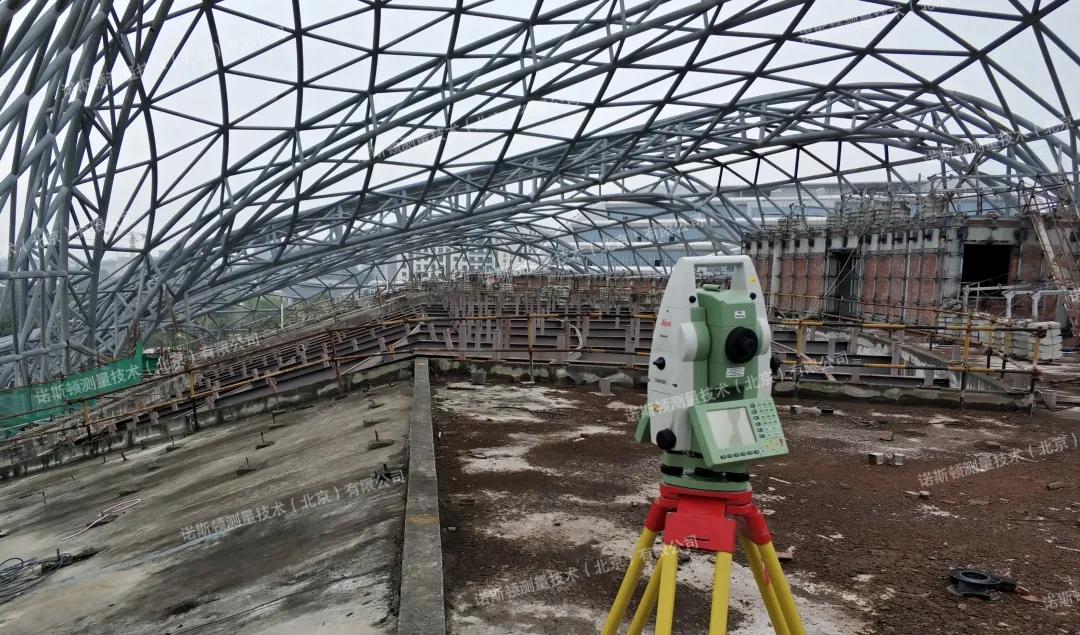

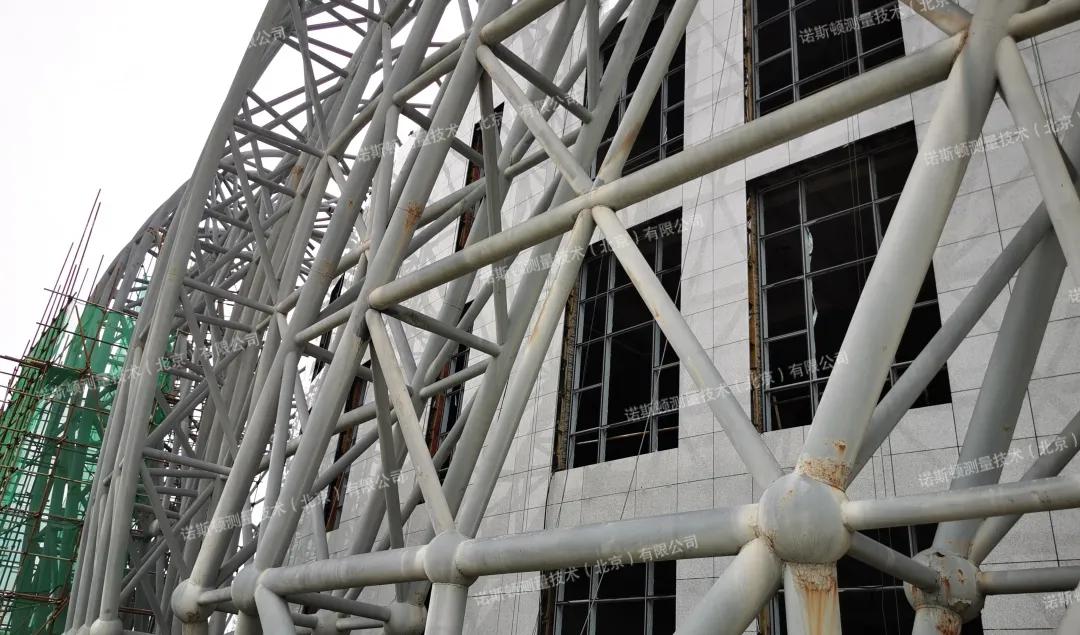

钢结构三维扫描现场

技术难点：

由于幕墙造型复杂，主体钢结构繁琐且无规律，尤其是内弧、收口位置采用双曲面幕墙系统，屋面幕墙倾斜65°，给幕墙设计、施工带来了巨大的挑战。如何保证生产的玻璃和玻璃边框满足设计要求，及时检测出误差是非常重要的环节。

解决方案：

首先对扫描区域进行现场勘查，了解现场环境，对整个扫描任务做好分析和部署，运用全站仪、三维激光扫描仪对已安装的钢构件进行三维扫描。

三维扫描在站点位置“所见即所得”，通过不同站位的扫描，能够完整地采集现场数据。对现场采集的数据进行拼接处理，即可得到现场三维点云模型。

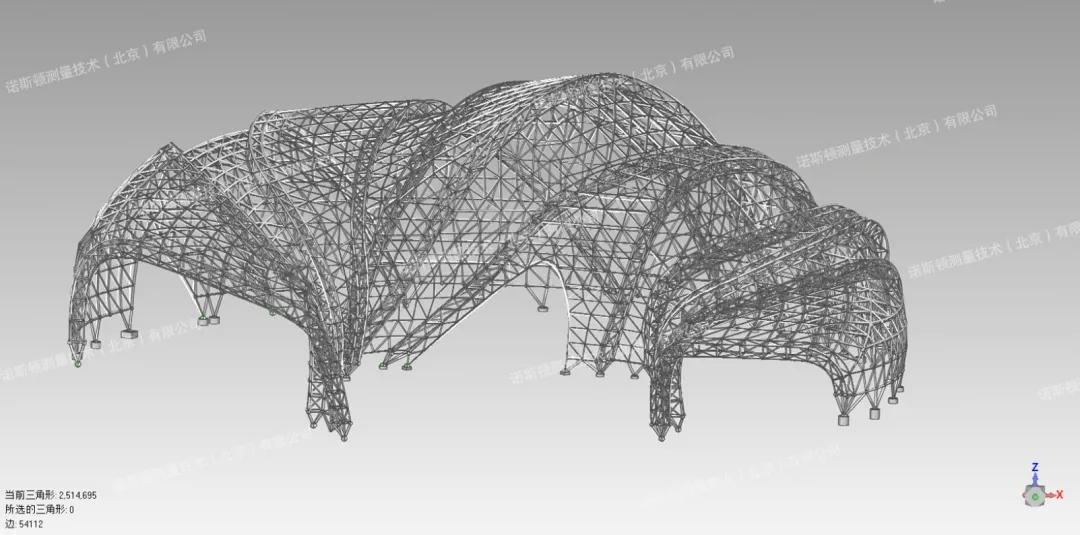

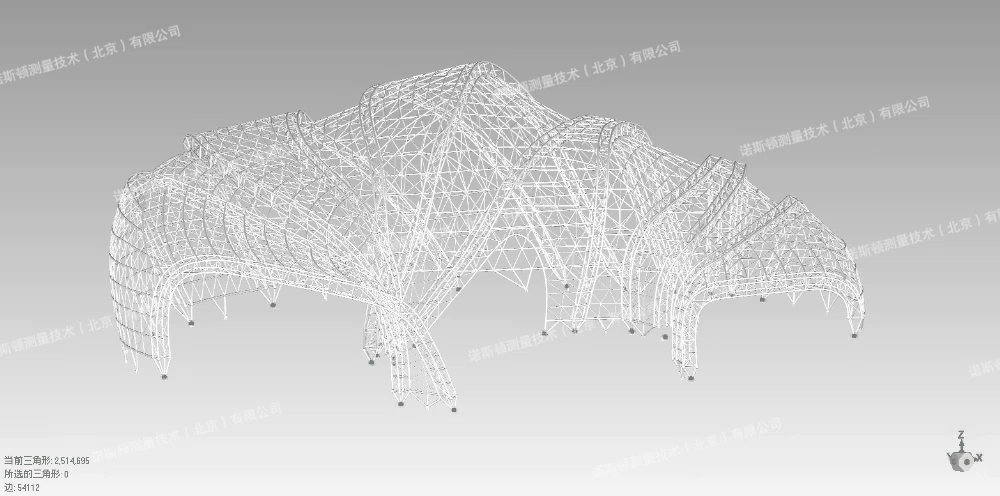

对三维点云模型进行切割、去杂点等操作，即可得到目标对象的点云数据。

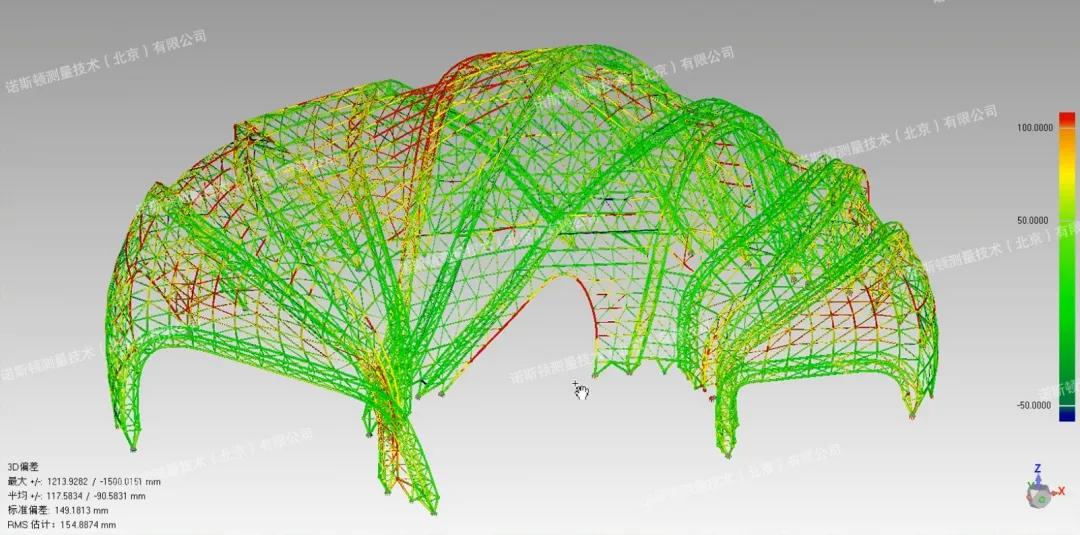

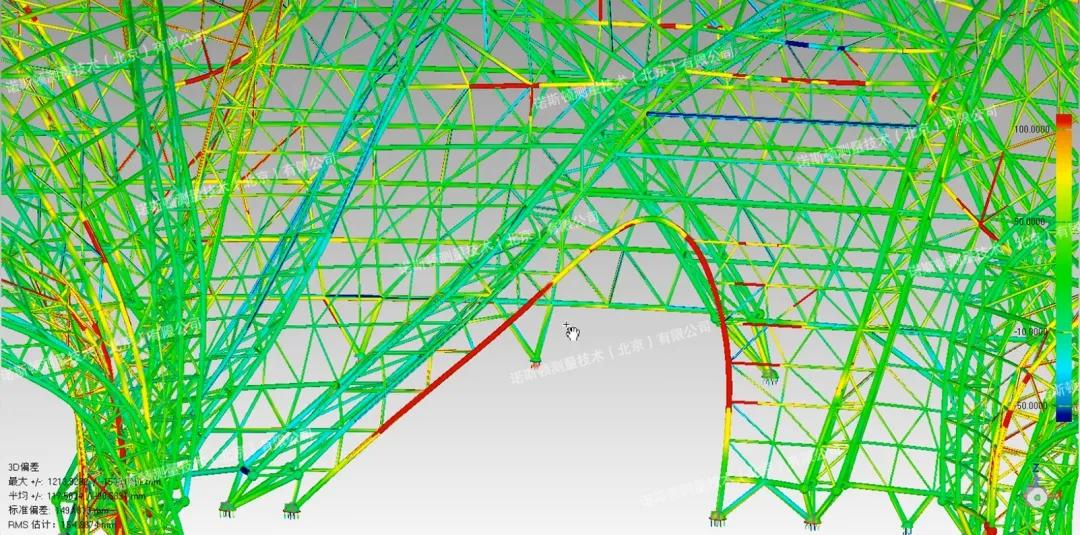

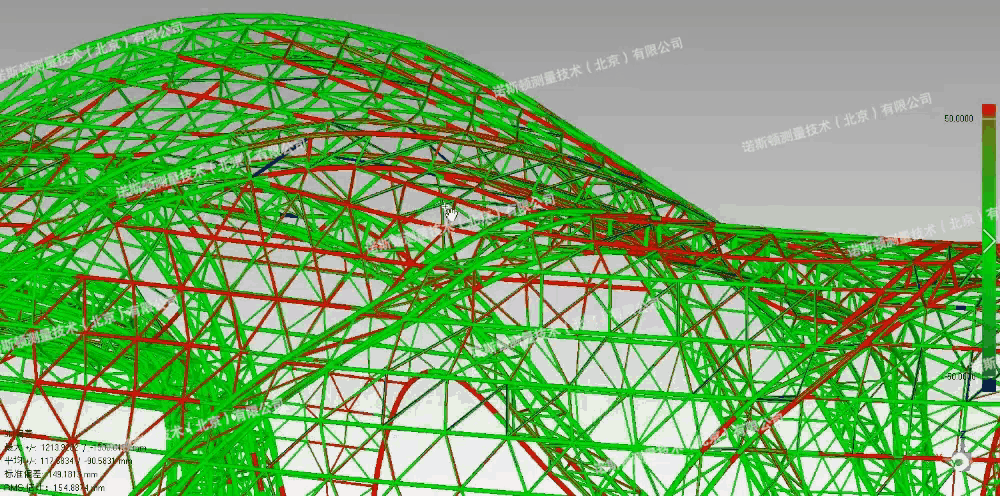

输出点云文件可直接导入相关的软件，即可与设计模型同坐标对比分析。通过钢结构与点云的对比分析、铝板完成面与点云的碰撞检测。

运用三维激光扫描技术，可以很好地解决异形钢结构在安装过程中产生的误差导致的工期延误、材料浪费等问题。

三维扫描技术可以真正做到直接从实体物体中进行快速地逆向三维数据采集及模型重构，无需进行任何实物表面处理，其激光点云中的每个三维数据都是采集目标的真实数据，使得后期处理的数据完全真实可靠。
