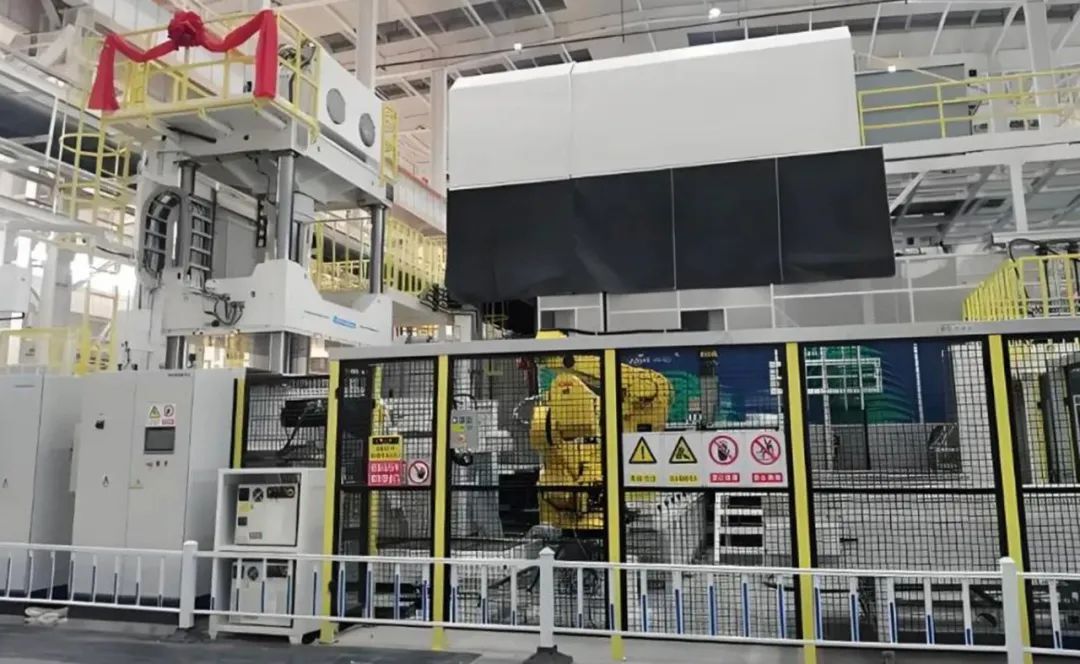

在汽车制造行业，零部件的质量把控至关重要。随着汽车工业步入一个追求高精度、高性能与高安全性的全新发展阶段，对零部件的制造精度与质量稳定性提出了前所未有的高标准与严要求。

图片来源网络，如有侵权请联系删除

这一趋势不仅推动了汽车制造技术的持续革新与升级，更促使整个产业链向着更加精细化、智能化的方向迈进。

汽车零部件首件3D扫描检测

如今，质量已成为推进产业升级的核心动力，三维光学扫描技术以其高精度测量与数字化信息获取能力，在汽车制造商的零件首件检测中发挥着重要作用。

图片来源网络，如有侵权请联系删除

项目背景

该客户是一家专注于新材料技术研发、汽车零部件制造与销售的综合型企业，其核心产品涵盖新能源汽车减震塔、纵梁及后底板等一体化压铸结构件。

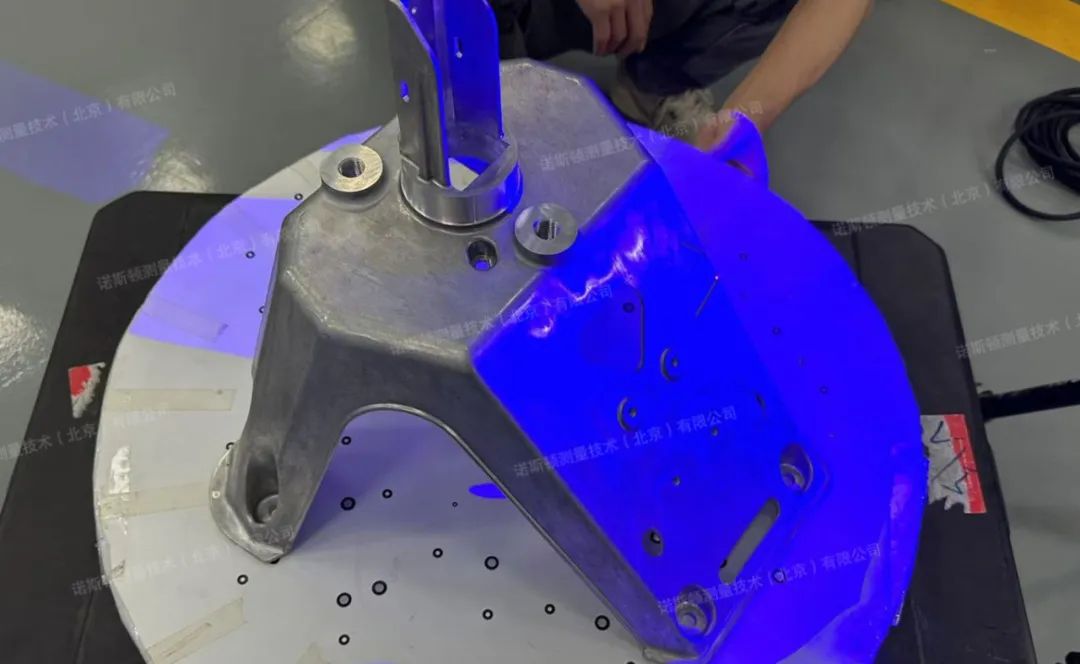

备胎支架三维扫描现场

为提升产品竞争力，现需引进三维扫描技术加速产品研发周期，帮助企业迅速捕捉并响应市场变化与需求，从而在激烈的市场竞争中占据先机，推动企业的持续创新与发展。

项目痛点

首件检测的目的是预防产品出现成批超差、返修、报废等问题，但由于汽车零部件往往具有复杂的形状和尺寸，包括多孔槽、不规则曲面等，使得传统检测方法难以快速且准确地实现全面检测。

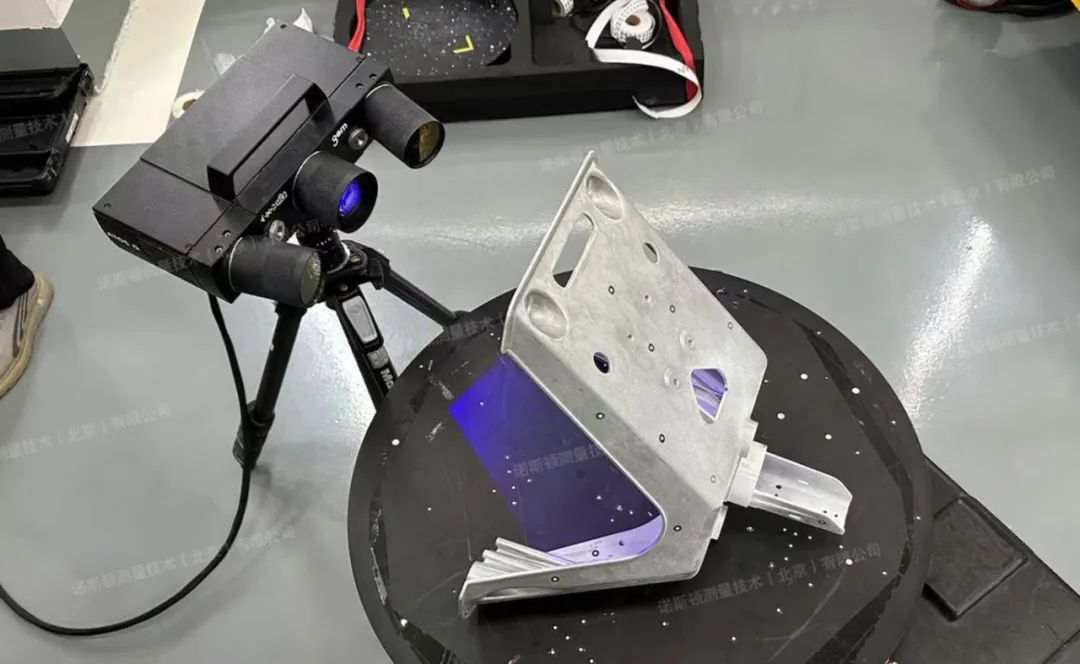

备胎支架三维扫描现场

3D扫描解决方案

使用ZEISS ATOS Q 三维扫描仪，可快速获取零部件的3D数据，独有的三重扫描原理，即便面对复杂几何形状和不规则表面，也能确保测量数据的精确性和完整性。

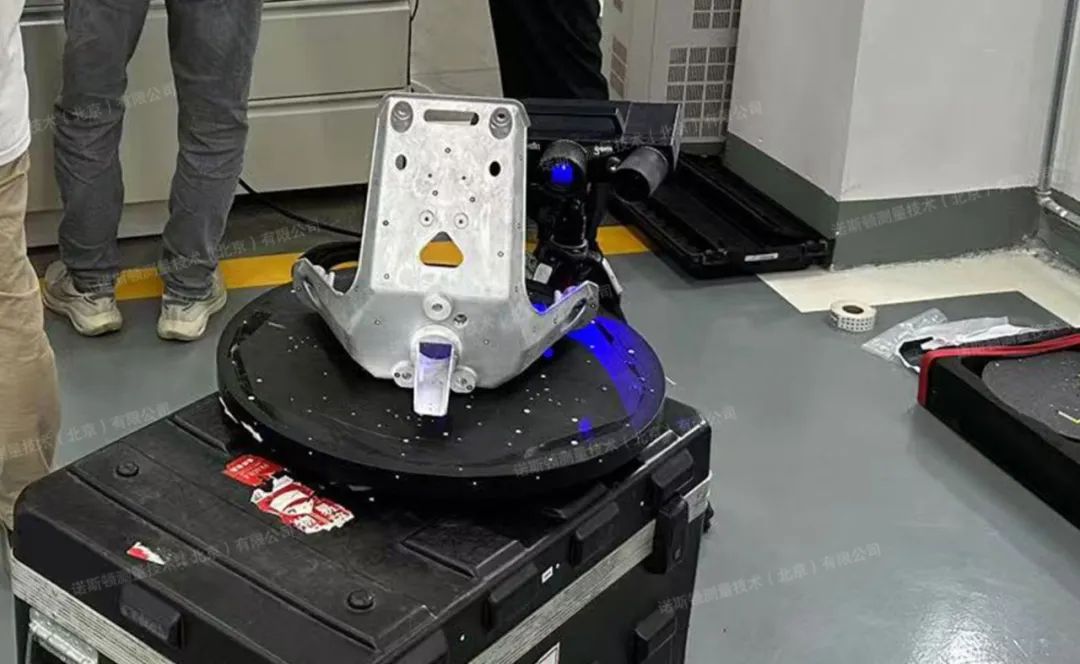

备胎支架三维扫描现场

ATOS Q 具有蓝光均衡器控制功能，使测量范围内所有区域蓝光分布均匀，可实现高速条纹投影，并在更短的检测时间内提供高质量信息。

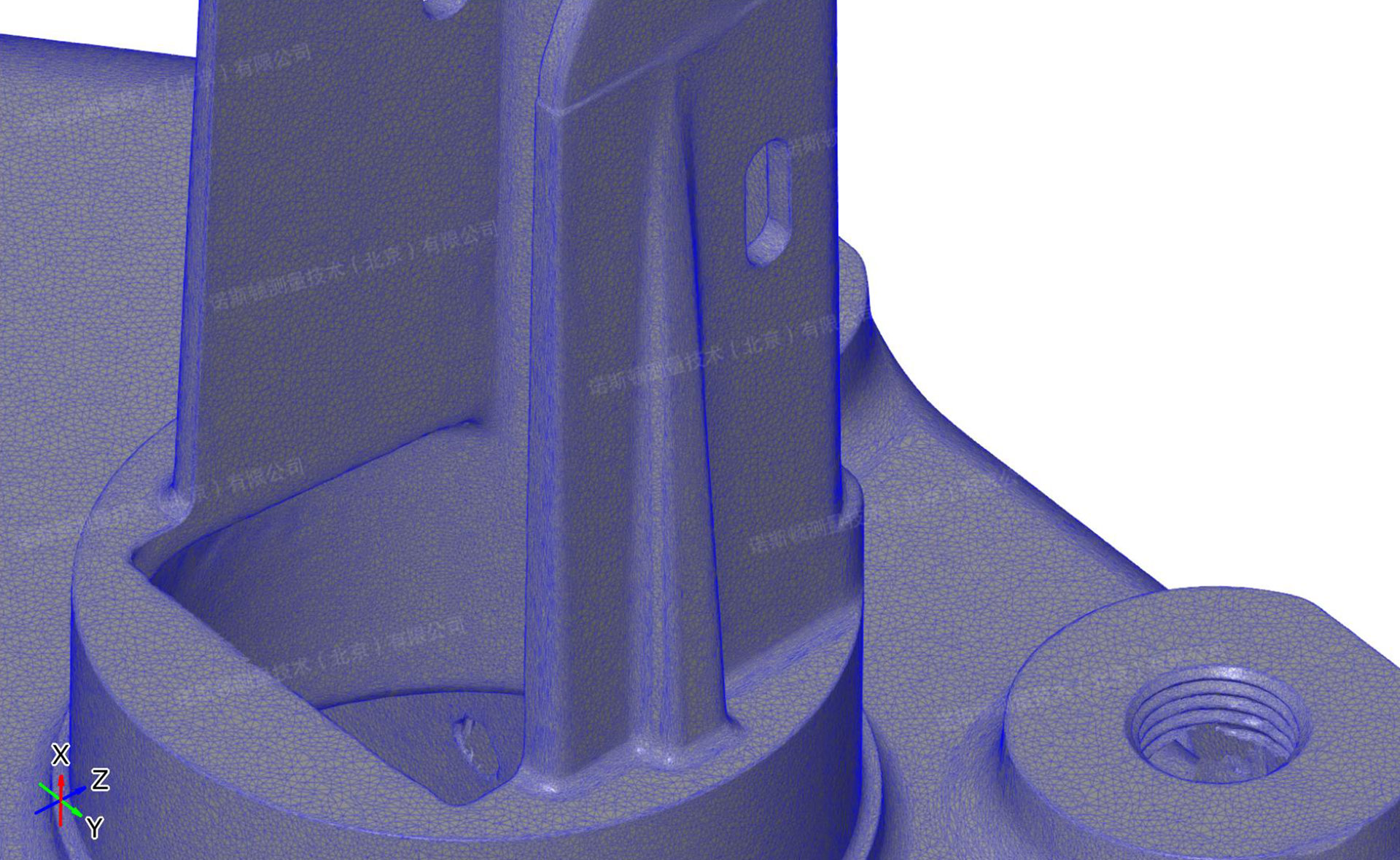

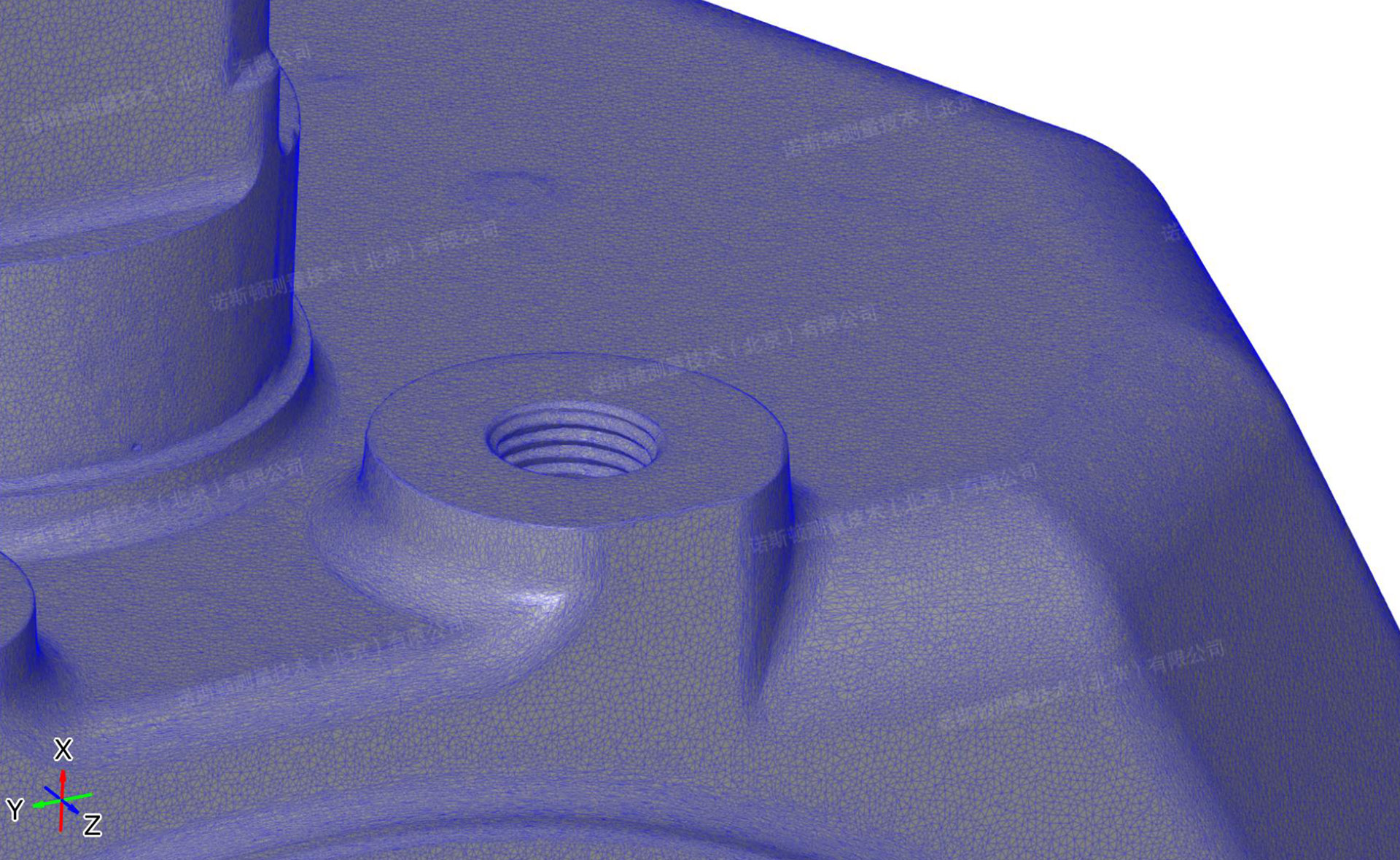

备胎支架三维扫描三角网格细节数据

备胎支架三维扫描三角网格细节数据

将扫描得到的三维点云数据导入ZEISS INSPECT软件中，与CAD设计模型进行比对，通过生成的色谱图直观评估生产的产品与设计标准之间的偏差。

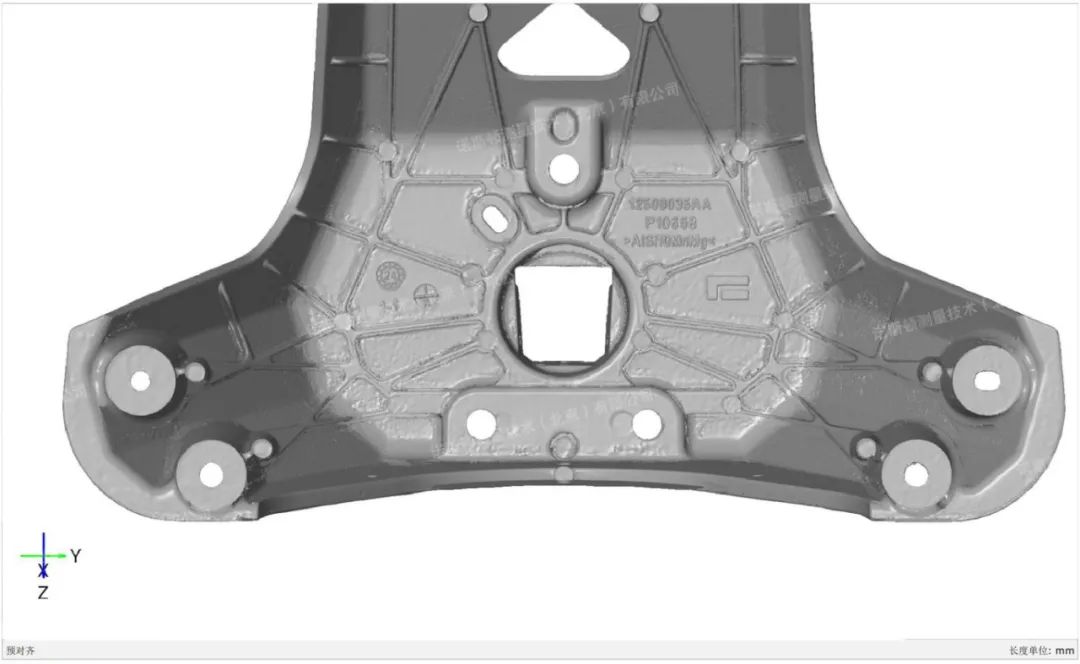

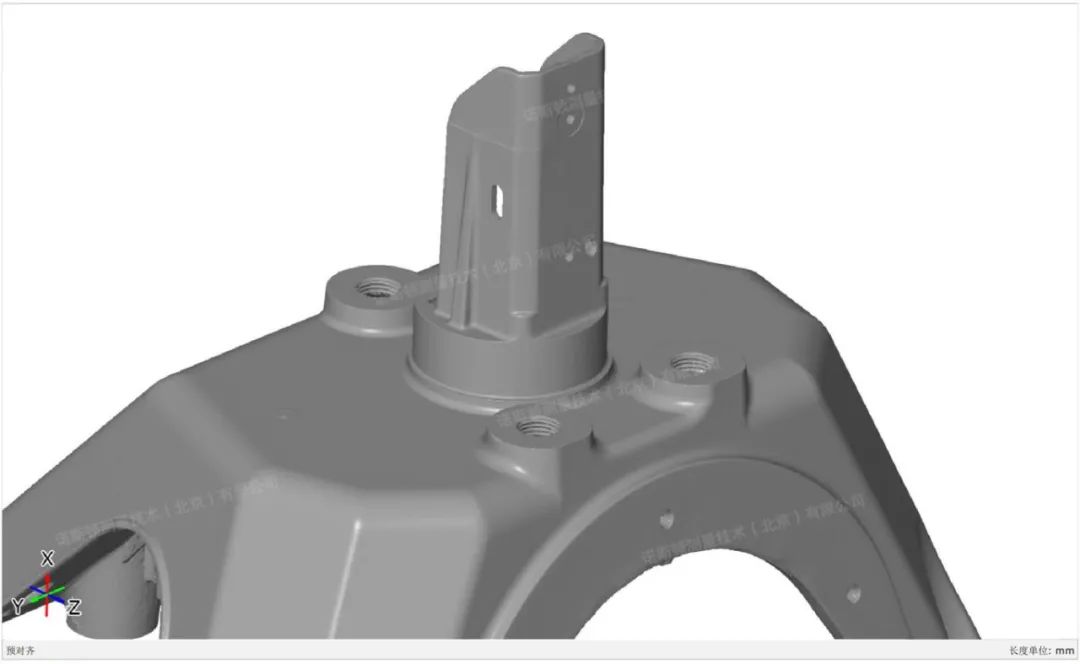

备胎支架三维扫描模型细节数据

备胎支架三维扫描模型细节数据

利用软件系统生成的三维模型和数据，快速生成详细的可视化检测报告，及时发现和定位质量问题，并提供精确的数据分析，帮助厂商迅速调整，确保所有外购零部件的质量稳定，减少停工和返工。

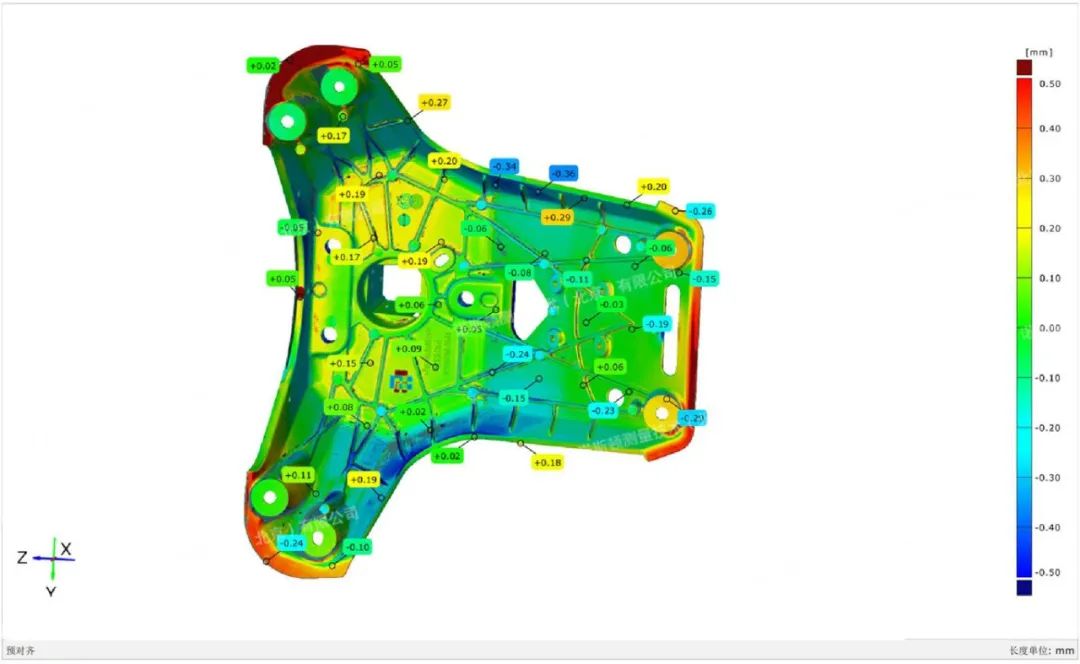

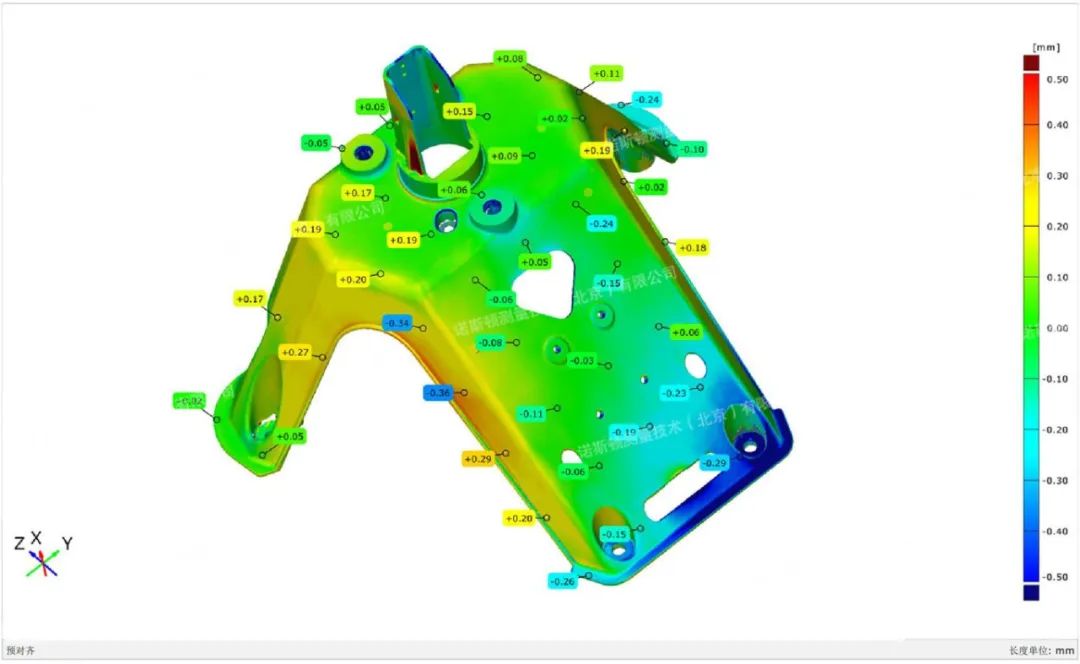

备胎支架三维模型曲面比较及偏差标注

备胎支架三维模型曲面比较及偏差标注

通过三维扫描技术，企业可以迅速捕捉零件的三维形貌，大幅缩短检测时间，提高生产效率。同时，高精度的三维数据比对能够精确识别出零件的尺寸偏差和表面缺陷，确保每一件产品都符合设计要求，从而有效降低废品率，提升产品质量。

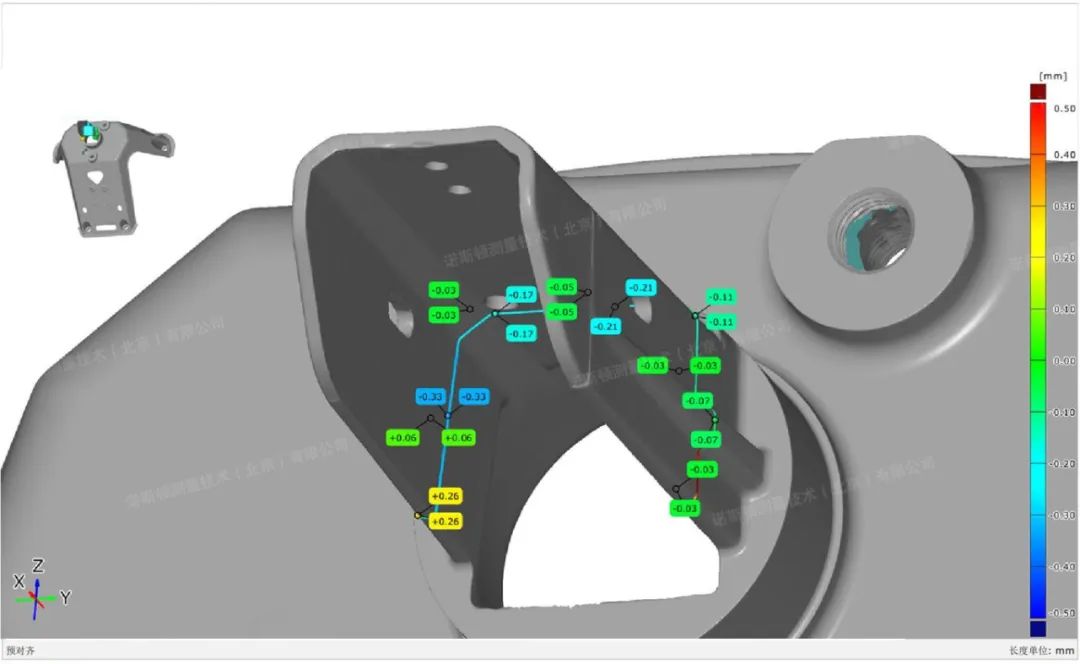

备胎支架三维模型截面偏差度检测

不仅提高了检测精度，还能及时反馈生产过程中的问题，改进工艺流程，实现高效、高质量、批量化的生产过程，确保每件产品符合严格的质量标准。

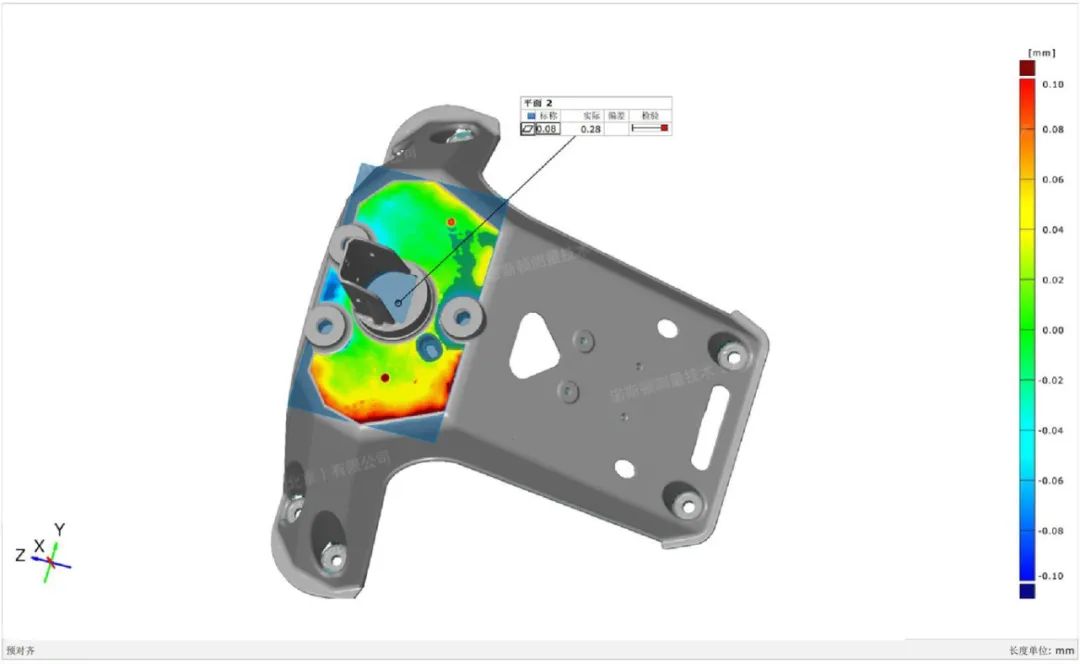

备胎支架三维模型平面度检测及其彩色偏差图

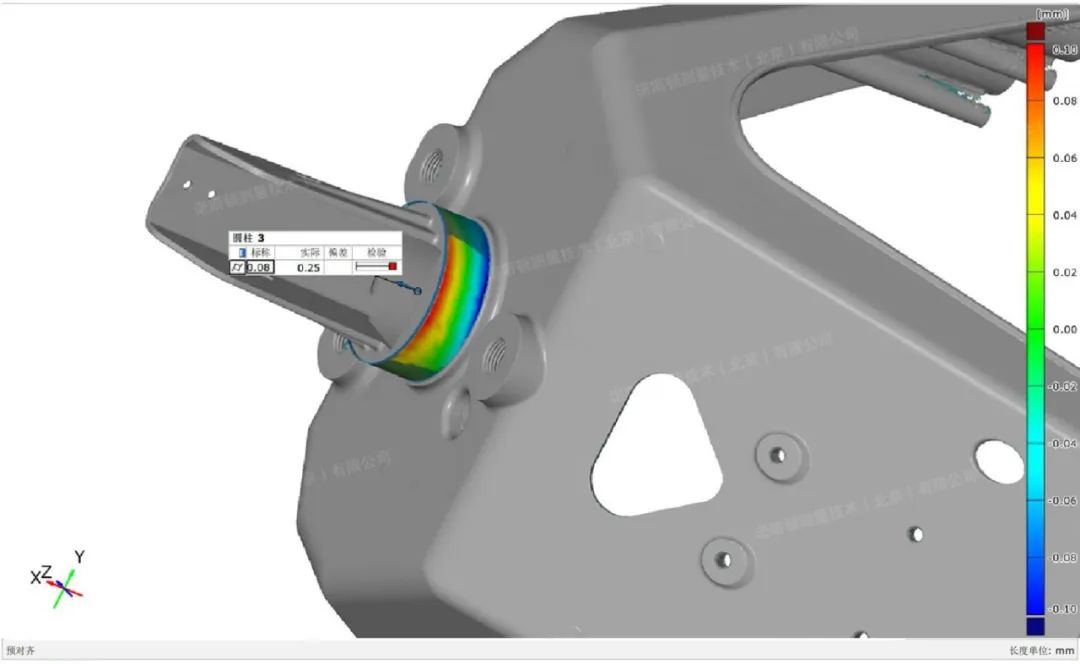

备胎支架三维模型圆柱度检测及其彩色偏差图

三维扫描技术在汽车零部件首件检测中的应用极大地提升了检测效率和准确性。这种高精度的检测手段不仅有助于制造商降低生产成本，缩短产品上市周期，同时也确保了汽车配件的一致性与可靠性，进一步推动了汽车行业的创新与发展。

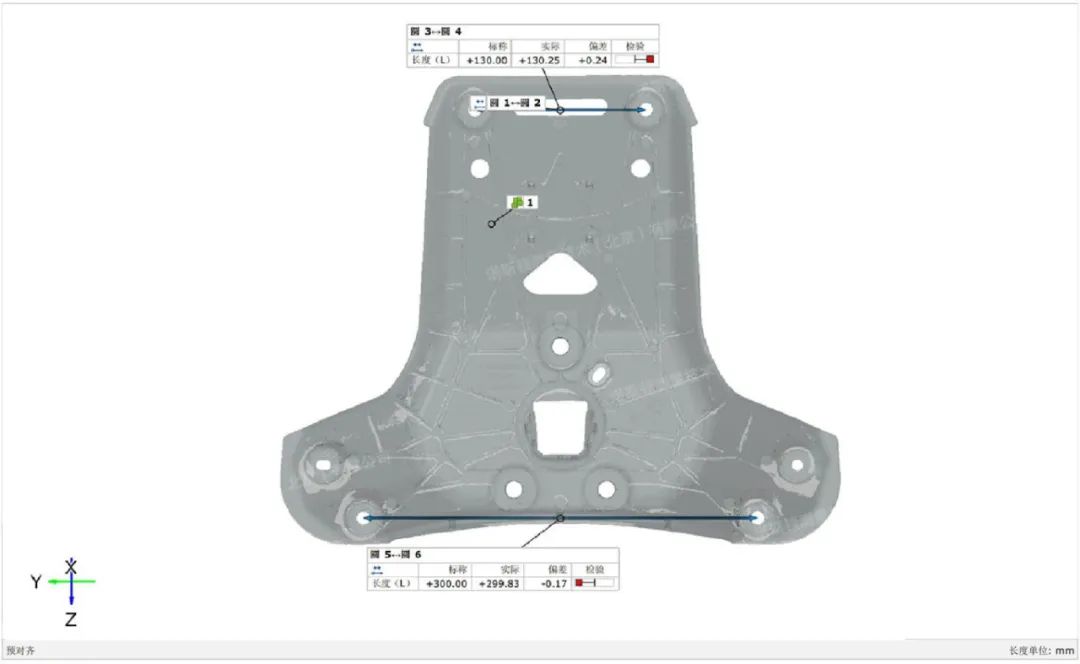

备胎支架三维模型孔水平距离检测

本期小结：

3D 扫描技术以其全面的数据采集能力，在生产线、工厂车间与实验室等场景中得以广泛应用。它能够显著提升检测。
