如何快速构建高仿真度的变电站三维模型?

案例分类:变电站数字化

项目需求:利用三维激光扫描仪采集变电站的点云数据,可以有效、快速地实现变电站三维模型的建立,建筑物总体结构完整性保持非常好,可完美解决传统测量仪器与测量方法在变电站特殊领域应用不足的问题。

在线咨询 010-57408140

解决方案

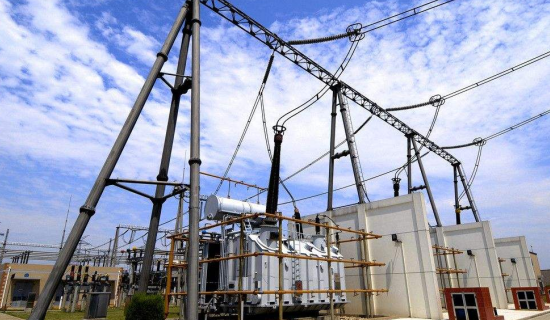

变电站是电力系统中重要的组成部分,具有变换电压等级、汇集配送电能的重要功能。随着数字城市、三维GIS技术在电力领域的深入研究和应用,建立高仿真度三维变电站模型成为研究和应用的热点。





变电站数字化是将测绘、信息、计算机等多学科技术有机结合为一体的交叉学科,是三维重建的新方法与手段,通过客观、完整地获取电站设备元器件几何、色彩等资料,实现对变电站的三维结构重建与展示。




传统三维建模方法主要是由近景摄影测量来实现。但是,通过这种方式建立几何模型工作量很大,精度也不高,亦不能快速获取三维空间数据、精确地建立模型,而且,也不适合区域面积小的变电站的数据采集。


三维激光扫描是近年来迅速发展起来的一种新型空间数据获取手段和工具,在三维仿真建模应用方面受到越来越广泛的关注。



诺斯顿小伙伴变电站扫描认真工作中



三维激光扫描技术又称实景复制技术。它突破了传统的单点测量方法,具有非接触、快速、高效、高精度等特点。


利用三维激光扫描仪采集变电站的点云数据,可以有效、快速地实现变电站三维模型的建立,建筑物总体结构完整性保持非常好,可完美解决传统测量仪器与测量方法在变电站特殊领域应用不足的问题。


变电站全景模型


通过三维扫描技术获取到的三维可视化变电站模型,能真实反映变电站设施设备细节和特征,让管理人员和技术人员直观了解变电站的设施设备情况。


变电站局部设备模型


三维可视化展现变电站,呈现变电站设施设备的空间关系,可用于辅助工程设计人员进行改扩建工程的设计与分析,辅助施工单位进行改扩建工程施工。


变电站局部模型


变电站三维数据还可作为基础空间数据,实现变电站资产数字化管理。在工程建设过程中,在不同阶段多次采集三维模型,还可清晰表现工程建设状况和进度,为工程验收和汇报提供依据。


变电站单个设备模型


利用三维可视化的虚拟变电站现场,还可用于培训变电站规划、建设、巡视和操作人员,充分利用文本、图形、三维影像、三维动画和声音等多媒体形式刺激学员的视觉、听觉神经、调动学员的积极性和主动性,从而改善培训效果。


诺斯顿在变电站三维扫描、建模方面项目经验丰富,已参与全国数十个变电站的三维数字化工作,多处变电站项目已顺利完成国网质检,欢迎有需求的单位与我们联系。
