三维扫描在变电站数字化方面的应用

案例分类:变电站数字化

项目需求:三维激光扫描仪小型便捷、安全稳定、可操作性强,能在几分钟内对所感应的区域建立详尽准确的三维数据信息。

在线咨询 010-57408140

解决方案

说起“GIS”,估计有些人会蒙圈。但若说“导航”,很多人就会说,“我知道......”。毕竟,现如今外出,无论是走路、还是开车,都非常有赖于导航系统帮忙。要不然,不认识的地方可怎么去呀?!


如果不确定导航导的是否是我们要去的地方,还可以点击“全景”图,一看便一目了然了。所以,毫不夸张地说,“GIS”在民用地图领域的这一应用,极大地方面了当前民众的生活。但你是否知道,在我国电力领域,也有类似的“一张网”?答案是肯定的。




2009年6月,国家电网公司统一领导,按照“统一领导、统一规划、统一标准、统一建设”的原则,启动构建了国家电网GIS平台。国家电网GIS平台定位为构建一体化、企业级空间信息服务平台。


该平台通过实现电网资源的结构化管理和可视化展现,为国家电网提供一张“数字化电网”空间信息应用模型,并以松耦合方式实现与各类业务应用深度集成,为坚强智能电网和“三集五大”体系建设提供电网空间信息可视化和分析服务。


GIS平台目前已经在国家电网总部以及全国26个省(区、直辖市)电力公司得到广泛而深入的应用,实现在各地市公司、直属单位(超高压公司、送变电公司等)的应用覆盖。

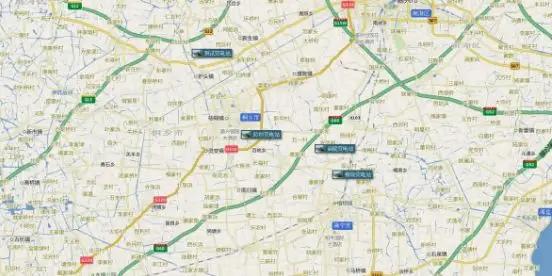

借助国家电网GIS平台,全国范围内的跨区电网尽收眼底。一条条跨区电网犹如蜿蜒的巨龙,非常直观地呈现在大屏幕上,工作人员可以很方便地查看跨区线路的各种信息。


除了可以看到跨区电网的数据,在一定区域内放大,会自动穿透访问到省级电网GIS平台,从而展现出更高精度的基础地理数据信息和覆盖输变配的电力网。


在数据规模上,电网GIS平台集成并维护了海量基础地理数据、电网空间数据、电网拓扑数据等。在业务应用规模上,平台已逐步实现了与生产管理、营销管理、配电自动化、输变电状态监测、电网规划等各业务系统的集成,为电网生产管理、防灾减灾与应急指挥、规划设计、电力物联网、电力通信等各类业务应用提供了电网资源图形可视化展现及空间分析服务。



国家电网GIS平台的规划、建设及使用效果,自然离不开全国各地电网的精确数据信息支持,尤其是变电站的三维数据化信息。而要准确、快速获取到变电站的三维数据信息,最好的方式之一便是采用三维激光扫描。

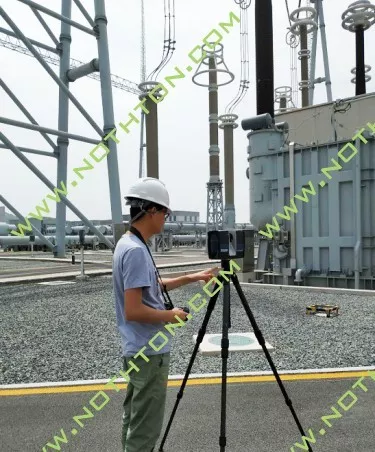

三维激光扫描仪小型便捷、安全稳定、可操作性强,能在几分钟内对所感应的区域建立详尽准确的三维数据信息。




通过扫描获得的变电站三维数据信息、模型等,不仅可以用于支持国家电网“一张网”,还有诸多用途,如,可作为智能巡检的标准样本,通过对比实时数据与标准样本的差别,快速发现设备异常;可在更换设备前利用三维模型预装、预演,提前发现设备尺寸、邻近设备安全距离、车辆机械布置位置等是否存在问题;也可以结合设备运行数据,在三维数字模型上模拟设备状态,部分设备停电检修时自动划定安全范围,发现人员接近危险区域时及时发出预警;还可用于培训变电站规划、建设、巡视和操作人员等等。


变电站全景图


变电站室外模型图


单体设备模型图


诺斯顿在变电站三维扫描方面项目经验丰富,已参与过全国数十个变电站的三维数字化工作,欢迎有需求的单位与我们联系。
