BIM+三维激光扫描技术,助力变电站测量工作更高效

案例分类:变电站数字化

项目需求:某220KV变电站需要将整个现场设施包括电压装置、厂房等进行三维扫描测量,用于三维数字化管理,为后期实现BIM平台运行维护管理提供精准度三维模型数据。

项目难点:变电站工程不同于常规民用建筑,其电气设备众多,电力电缆复杂,电气线路结构亦较为复杂,因此,如何以快、精、准的方式采集数据并实现变电站的建模是一项艰巨的任务。

在线咨询 010-57408140

解决方案

众所周知,变电站在我们现代生活中起着举足轻重的作用,以信息化手段来实现变电站的数据采集并进行建模是电力行业发展应用的新趋势。而现实生产中,由于现存数据不足或数据丢失等原因,要进行变电站数据建模其首要任务需要进行数据采集。


BIM+三维激光扫描技术,助力变电站测量工作更高效


三维扫描仪采用无接触式扫描测量方式,避免了人工作业所面临的危险,并且三维激光扫描技术更能够保障数据的精准性,设备可以连续工作,速度更快,效率更高。


BIM+三维激光扫描技术,助力变电站测量工作更高效


三维激光扫描技术输出的数据是三维的,能和BIM技术完美地结合,让测绘成果的表达形式由单一的地形图拓宽到三维地图,平、立、剖面图以及建立三维模型。


变电站工程应用BIM技术:一方面是为提高工程质量和工程精细化管理水平。另一方面是为运维服务,方便运行检修维护时信息查询和调取,用可视化与信息化手段提高运行维护效率。




某变电站三维扫描结合BIM建模项目


项目概述:


某220KV变电站需要将整个现场设施包括电压装置、厂房等进行三维扫描测量,用于三维数字化管理,为后期实现BIM平台运行维护管理提供精准度三维模型数据。


BIM+三维激光扫描技术,助力变电站测量工作更高效


技术难点:


变电站工程不同于常规民用建筑,其电气设备众多,电力电缆复杂,电气线路结构亦较为复杂,因此,如何以快、精、准的方式采集数据并实现变电站的建模是一项艰巨的任务。


BIM+三维激光扫描技术,助力变电站测量工作更高效

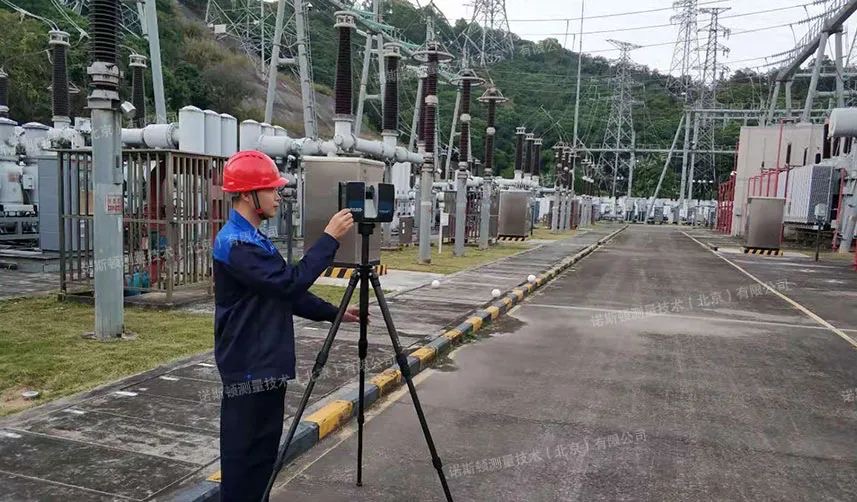

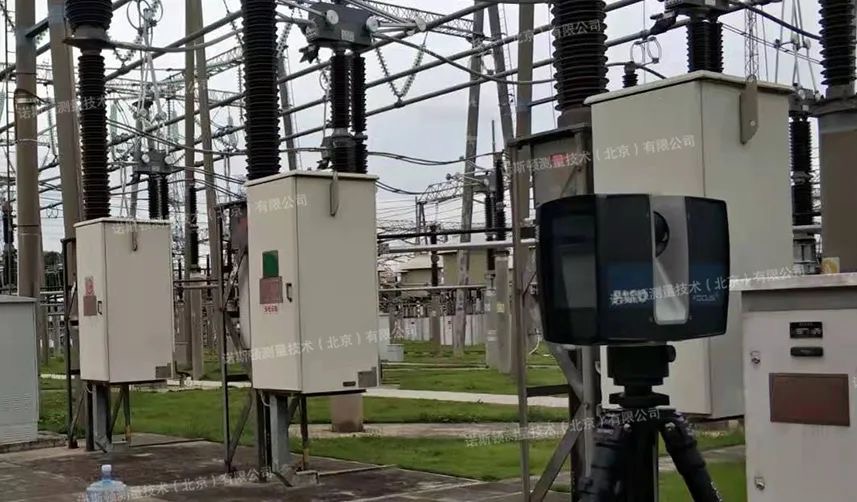

变电站三维扫描现场图


解决方案:


使用高精度大空间三维激光扫描仪,对变电站内部设备和外部结构进行扫描,获取初始点云数据,同时拍摄地籍地物的照片以用做后期贴图。


BIM+三维激光扫描技术,助力变电站测量工作更高效

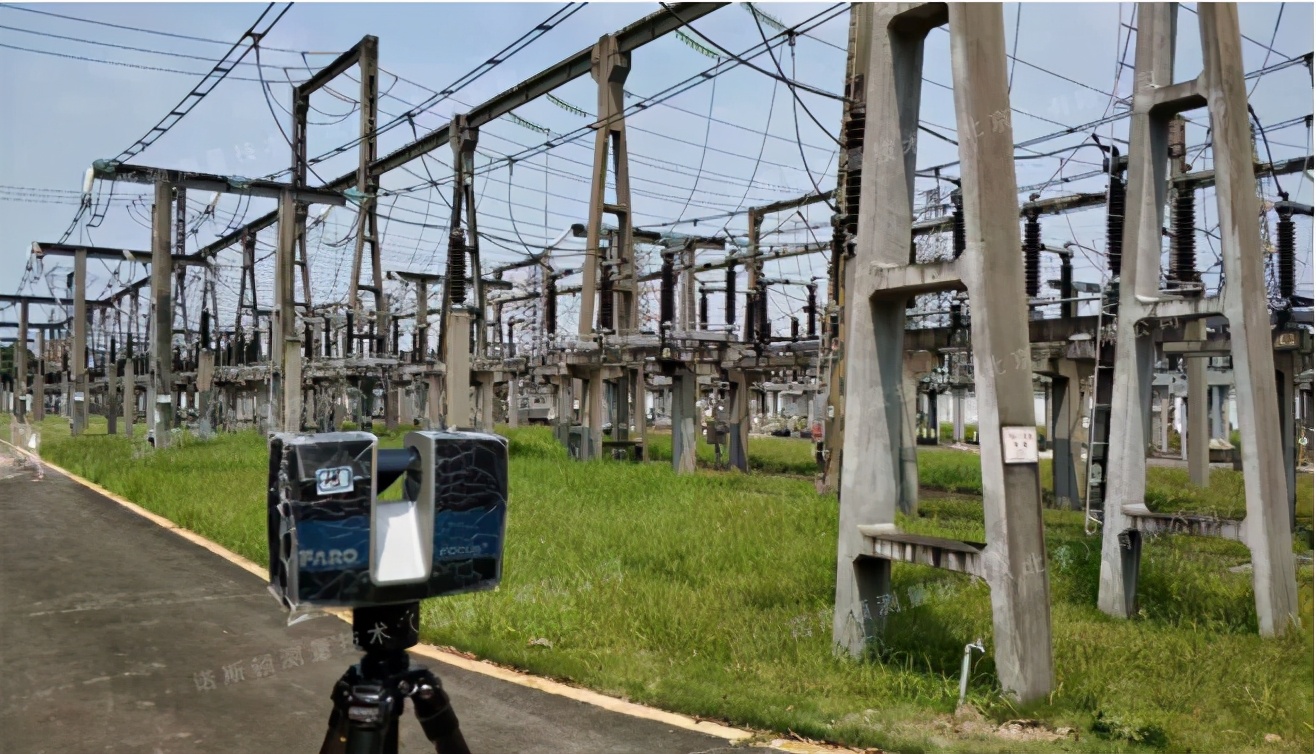

变电站三维扫描现场图


BIM+三维激光扫描技术,助力变电站测量工作更高效

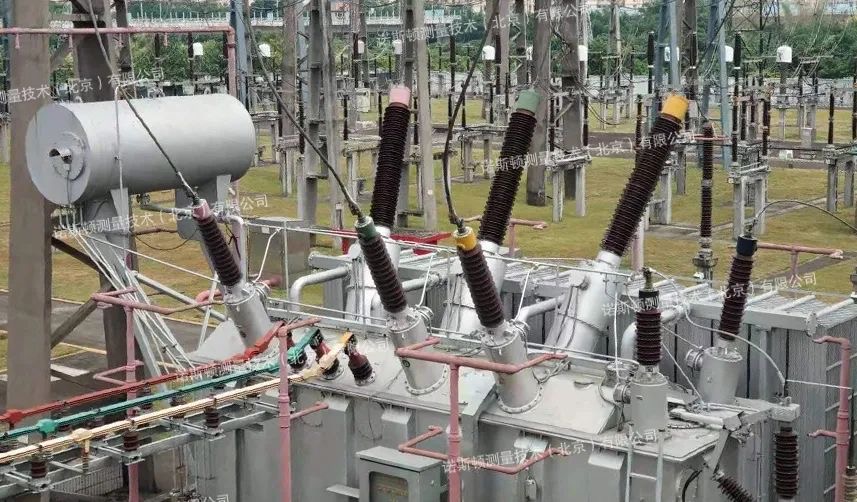

变电站电力设备照片


由于变电站内部结构复杂以及各建筑物体自遮挡问题导致不可能在一个测站获取一排管道的整体信息。因此要获取变电站整体空间信息,需要多角度架设仪器站点进行扫描。


BIM+三维激光扫描技术,助力变电站测量工作更高效

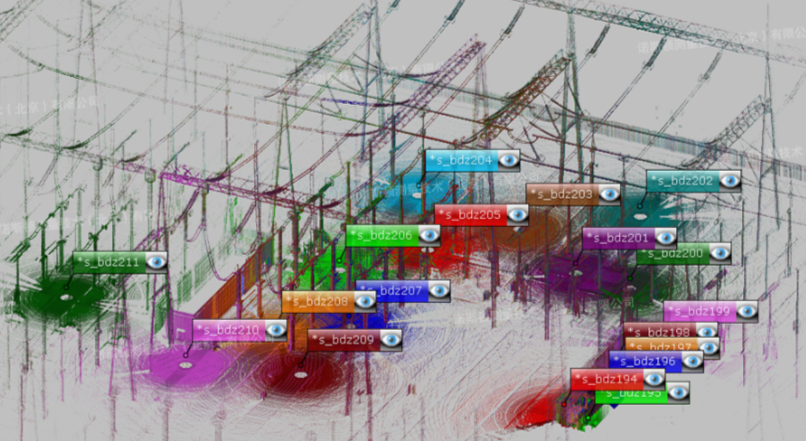

变电站布站三维扫描点云数据


将采集到的原始三维点云数据和地理位置信息数据进行去噪和平滑处理,之后把不同设站点采集到的空间数据进行拼接处理。


BIM+三维激光扫描技术,助力变电站测量工作更高效

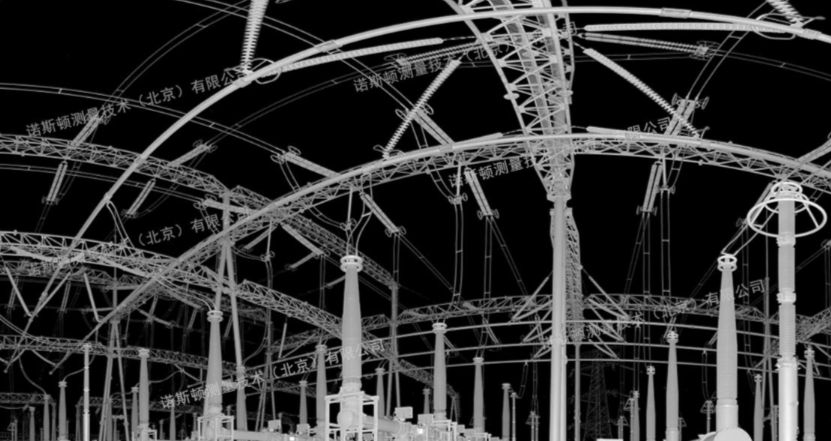

变电站三维扫描点云数据


BIM+三维激光扫描技术,助力变电站测量工作更高效

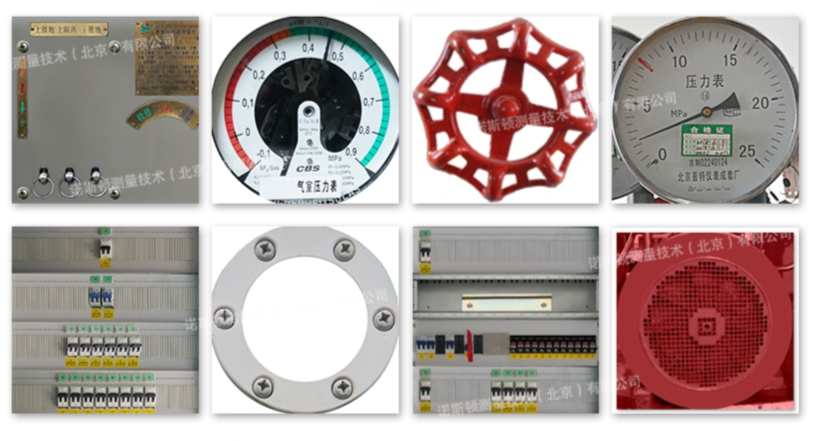

变电站贴图文件


通过对比实际点云数据,运用专业软件进行BIM建模,最终得到1:1的高精度的内部设备模型和外部结构还原模型,赋予材质之后得到数字模型,完成输变电工程的三维可视化设计和信息一体化。


BIM+三维激光扫描技术,助力变电站测量工作更高效

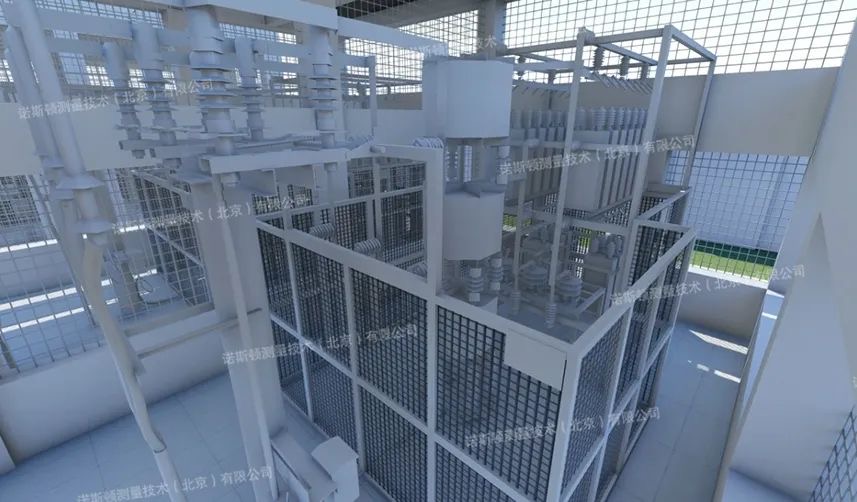

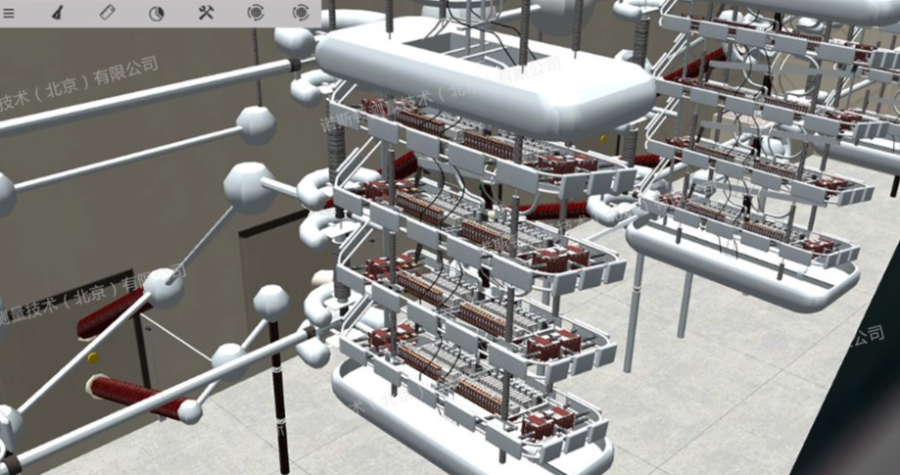

电力设备三维模型图


BIM+三维激光扫描技术,助力变电站测量工作更高效

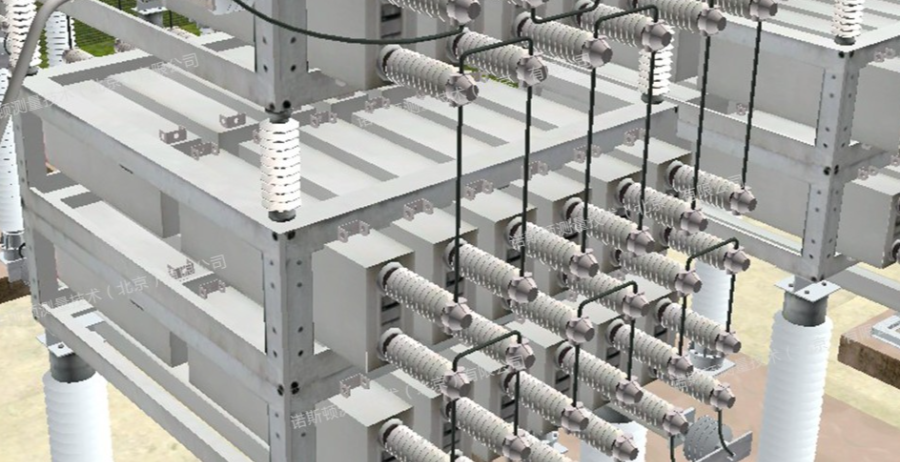

电力设备三维模型图


BIM技术对变电站土建和电气设备进行3D仿真建模,使其以三维立体图形的形式展示出来,空间信息表达更为清晰,能更充分体现其真实面貌。


BIM+三维激光扫描技术,助力变电站测量工作更高效

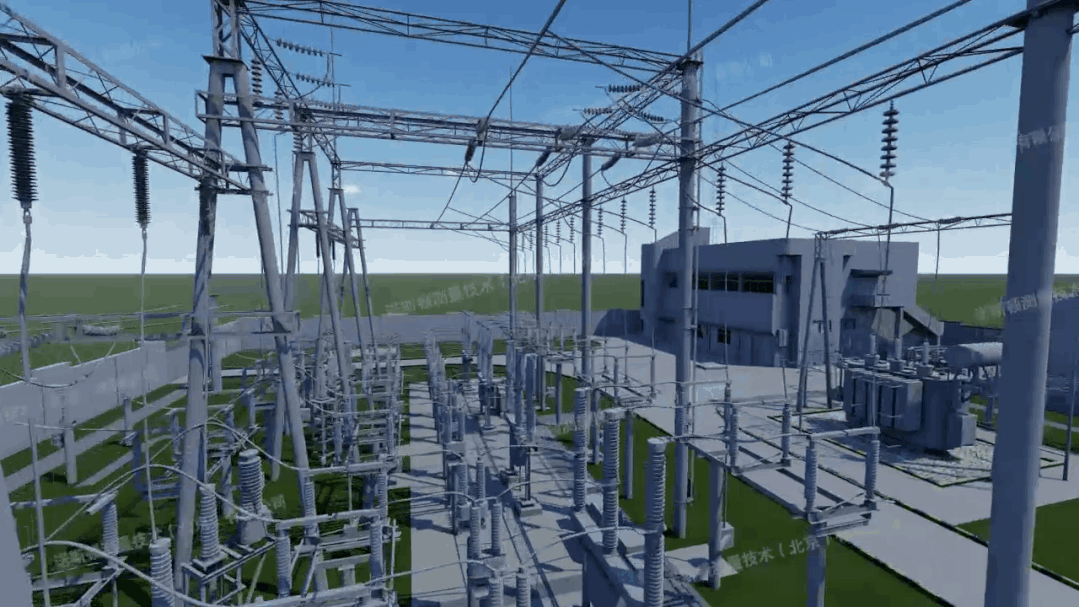

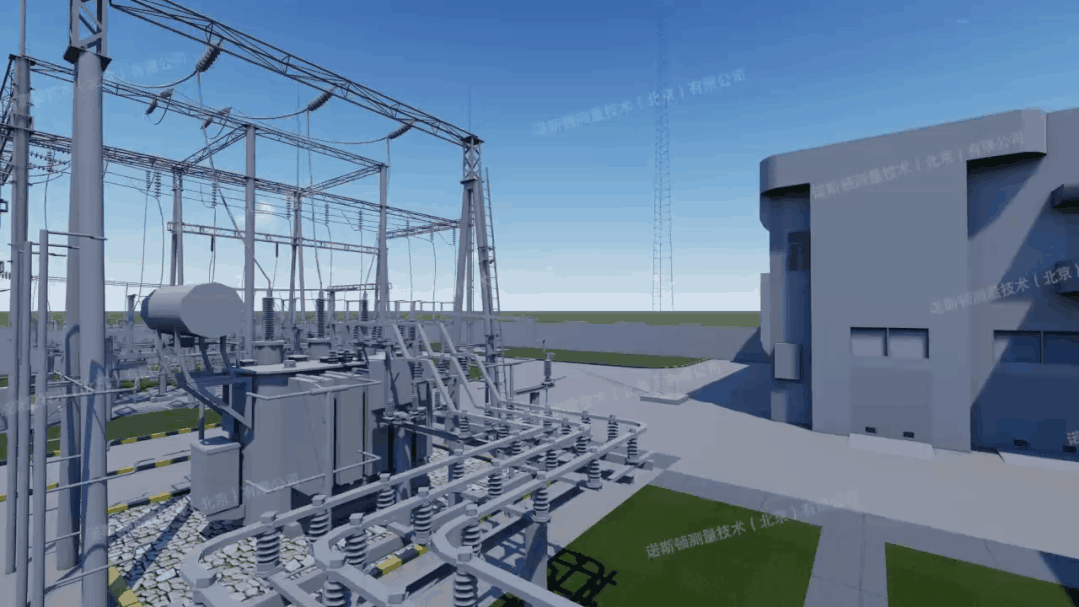

变电站BIM模型


BIM+三维激光扫描技术,助力变电站测量工作更高效

变电站BIM模型


基于BIM建模的变电站工程,除了发挥模型本身的可视化优点之外,还能够提效节省人力和成本,为后期资产管理、虚拟仿真训练提供真实三维场景。


BIM+三维激光扫描技术,助力变电站测量工作更高效

变电站BIM模型


BIM+三维激光扫描技术,助力变电站测量工作更高效

变电站BIM模型


利用三维激光扫描仪采集变电站点云数据,可以有效、快速地实现变电站BIM模型的建立,在电厂运行、维护管理也起到了有效作用,为保证全面数字化电厂实现,提供了科学、有效地手段。


诺斯顿测量技术(北京)有限公司是一家以三维扫描数字化及三维测量服务为核心的高新技术企业。诺斯顿服务过多家国内知名单位,具有丰富的项目经验,案例包括:北京变电站、深圳变电站、广东省变电站、黑龙江省变电站、辽宁省变电站、山东省变电站、陕西省变电站、宁夏自治区变电站、内蒙古自治区变电站、国家电网三维可视化数字管理平台数据供应商、南方电网三维可视化数字管理平台数据供应商、中国中车数字化工厂项目、中石油中石化油罐容量计量项目、鞍钢集团数字化工厂三维项目、北京大剧院三维扫描项目、梅溪湖文化馆三维扫描逆向工程、中石油库数字化项目、故宫三维数字化、《八佰》、《囧妈》、《小小的愿望》、《超时空同居》等。
