输电塔是电网建设中的重要基础设施，能对架空电线起到保护、支撑等作用，随着电网的安全运行技术发展及电网信息管理的精细化，开展输电线路三维可视化系统开发具有重要的意义，塔架三维模型的建立与应用势在必行。

然而如何快速获取输电线路走廊的地形、输电线路走向、塔架等三维数据，是电网精细化信息管理及高效运维的关键。

图片转载自网络，如有侵权联系删除

三维激光扫描技术又称“实景复原技术”，是一种全自动高精度立体扫描技术，与传统的测量技术相比，它可以快速、大量的采集空间点位信息，并具有独特的优势：

非接触性：不需要接触目标，即可快速确定目标点的三维信息，解决了危险目标的测量、不宜接触目标的测量等问题；快速性：通过激光扫描的方式能够快速获得大面积目标的空间信息，对于需要快速完成测量工作尤为重要；扫描数据精度高：通过更高的距离精度和角精度获取精确的扫描数据；

诺斯顿某输电厂三维扫描项目案例

由于输电塔结构复杂，诺斯顿技术团队采用法如三维扫描仪和远焦镜头，进行电塔的三维测量及图像采集工作 。首先根据扫描对象的空间分布、形态和扫描需要的精度以及分辨率确定扫描站点的位置。

电塔三维扫描现场

电塔点云部站图

将获取到的不同测站点云数据进行拼接、去噪等处理，得到整体点云数据，利用专业软件构建输电塔整体三维模型。

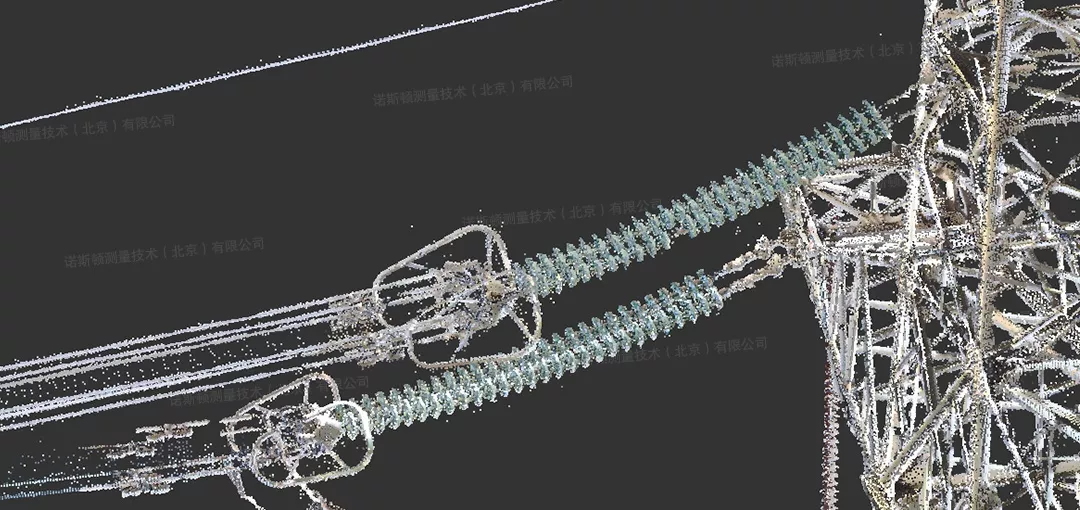

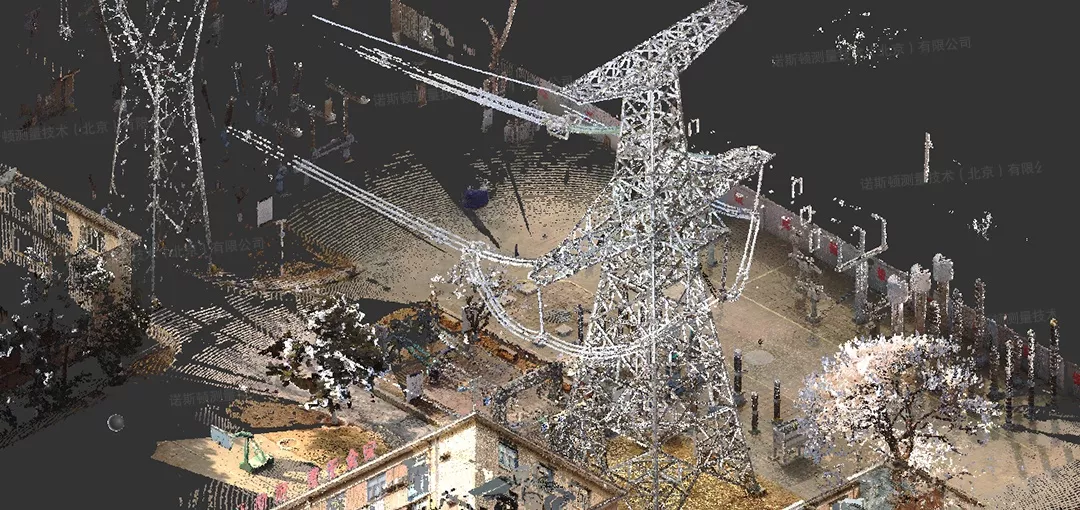

电塔部分三维点云数据

电塔部分三维点云数据

所有采集的三维点云数据及三维建模数据都可以通过标准接口格式转换给各种正向工程软件直接使用。

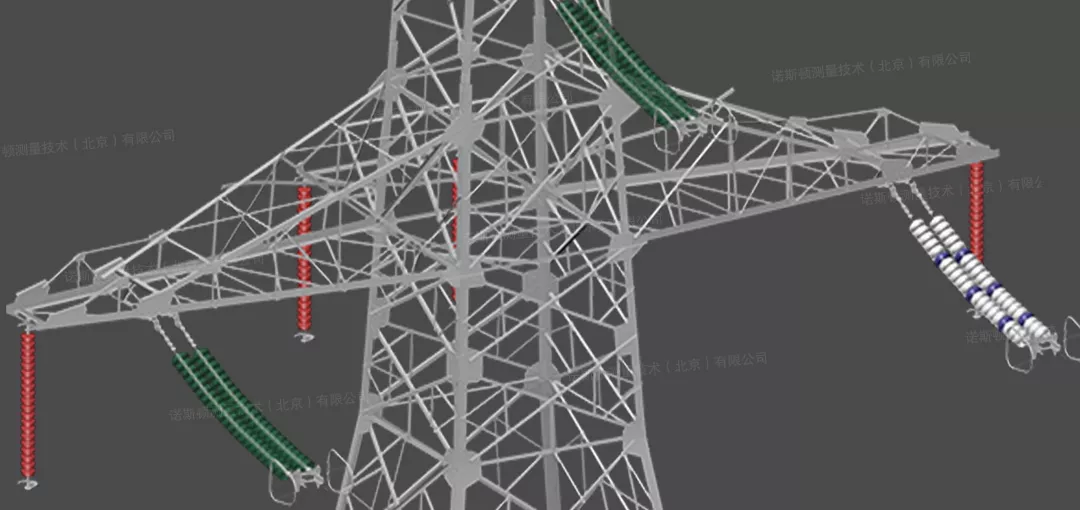

电塔部分模型细节

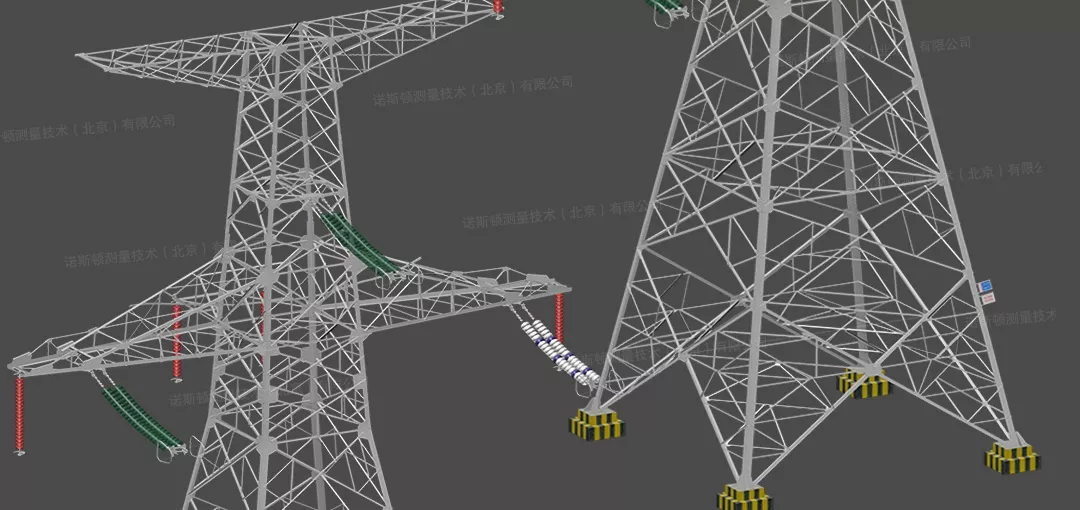

电塔整体模型

利用三维激光扫描技术，不仅可以极大地减少输电塔建模的工作量，缩短周期，提高工作效率。还可以将输电塔模型导入到三维可视化信息管理平台，进行后期的运行维护、日常管理、巡视检查等工作。
