随着信息技术的发展，数字工厂建设的步伐越来越快，特别是三维数字化工厂建设更是目前的热点。在三维数字化工厂建设过程中，不但需要采集大量的三维坐标信息和属性信息，还需要进行精细化模型的建立。

三维模型是数字化工厂的基础，由于工厂里的建筑物密集，很多建筑物不但结构复杂几何形状还不规则，若采用传统测量方式进行数据采集，不但采集效率较低，还会受到一定的测量环境条件限制。

三维激光扫描仪的应用可以改善传统的工作方式，建立有效的工厂车间资产管理系统，为工厂的安全、设计、改造、维护等方面提供数据基础，广泛的应用于工厂数字化领域。因此，利用三维激光扫描技术构建三维数字化工厂是目前的解决方案！

诺斯顿某工厂三维数字化项目案例

某工厂为实现三维可视化管理和数字化生产制造，需要采集整个厂区的建筑物、内部结构、设备及管线的三维数据，并建立标准化的三维数字模型。

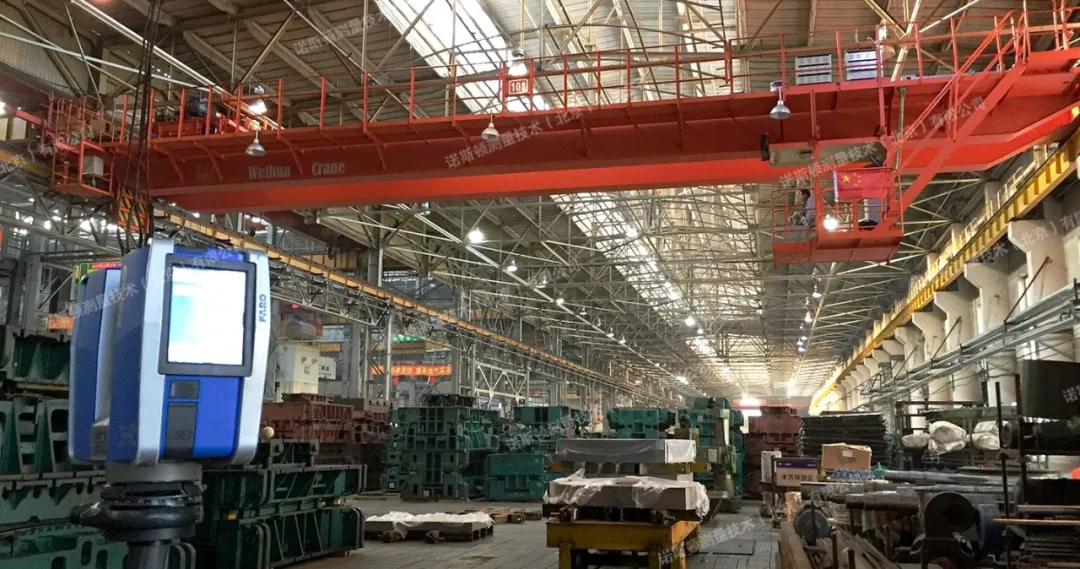

工厂三维扫描现场图

诺斯顿技术团队针对工厂内部结构及环境现状制定了三维扫描实施方案，采用法如大空间三维扫描仪进行布站式激光点云数据采集，并使用高清单反相机采集相应的纹理信息。

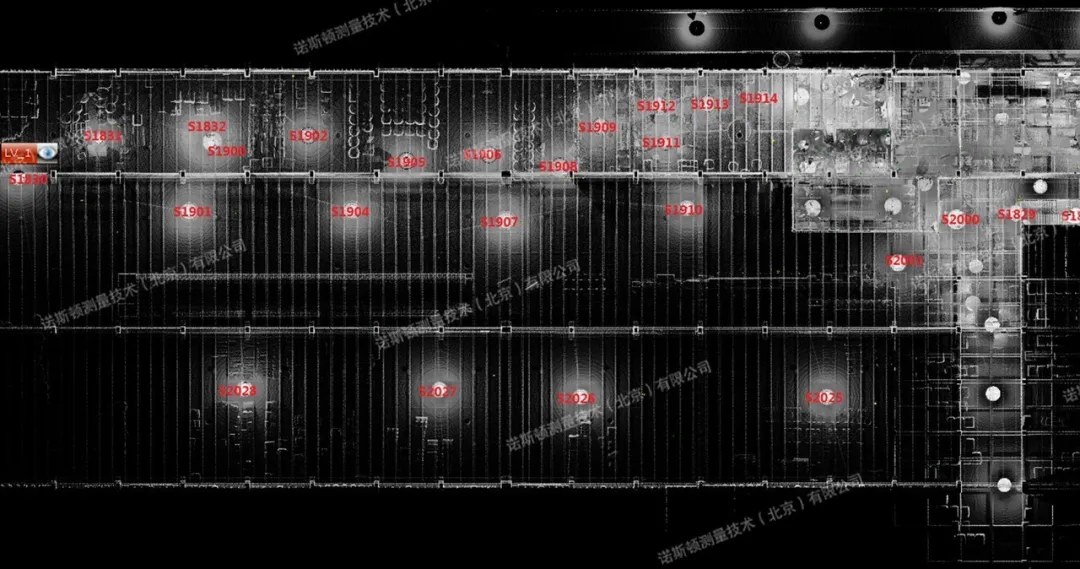

三维扫描布站图

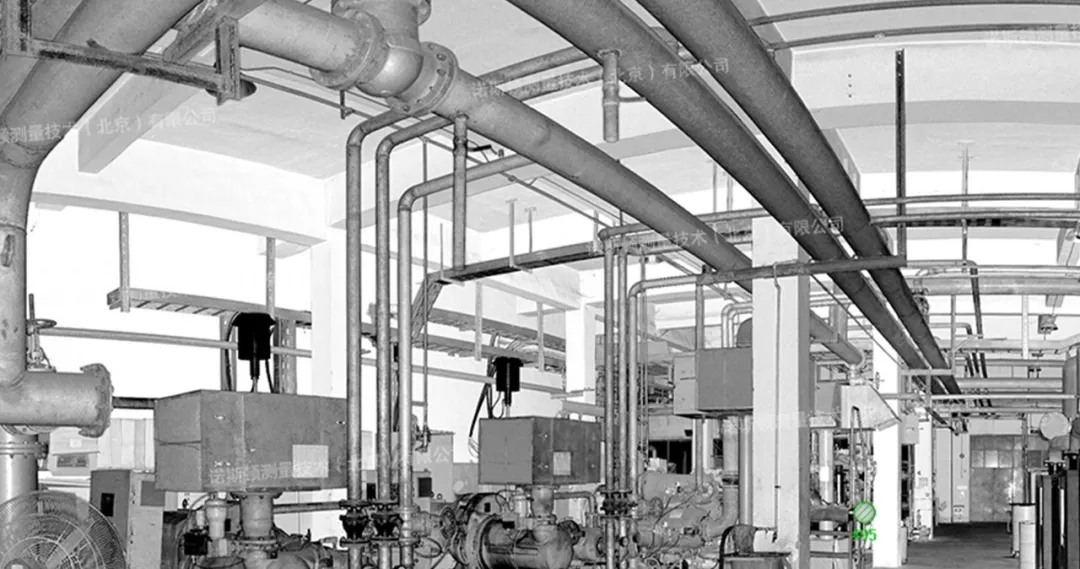

工厂三维扫描点云数据

获取的点云数据通过拼接、去噪、预处理等，得到完整的三维点云数据，辅助详细的纹理照片对厂区内的各个部件进行基础模型构建。

工厂三维扫描点云数据

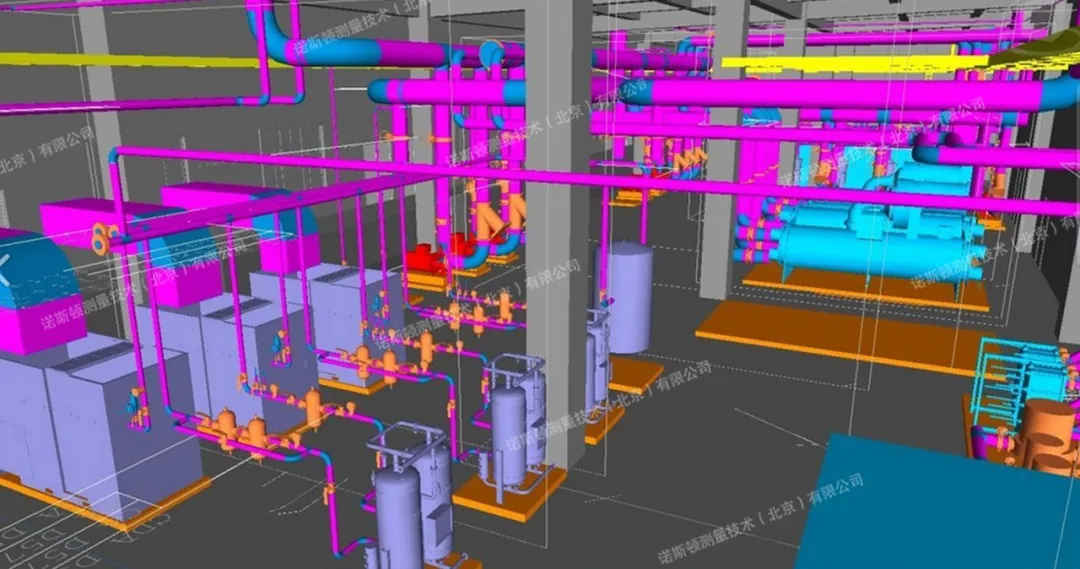

管道三维模型图

通过三维扫描仪得到的工厂三维数据，工作人员可根据数据模型进行改扩建设计，对设备进行拆装移除，并可进行碰撞检查等工作。

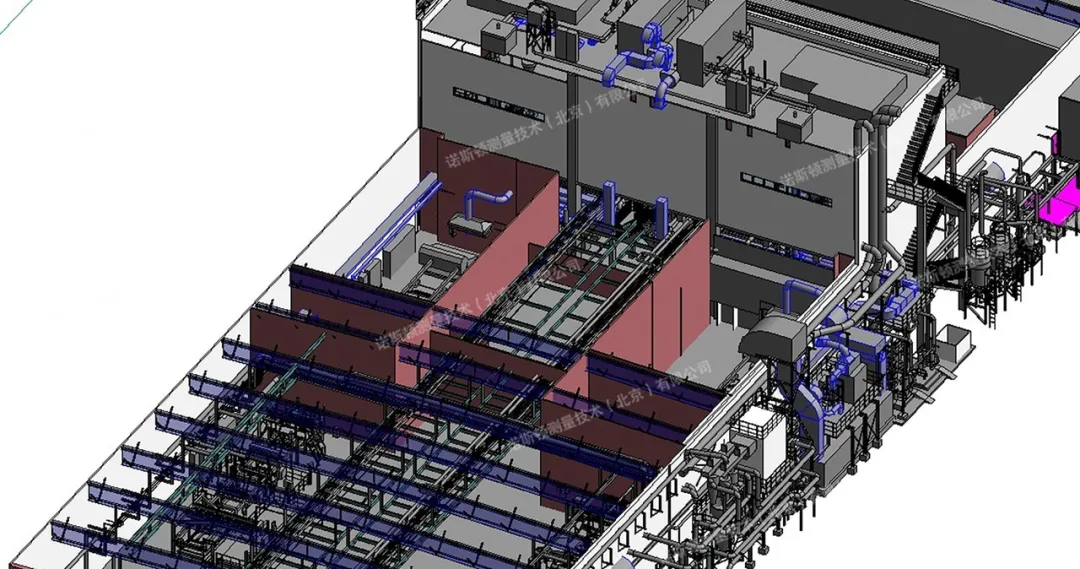

工厂三维模型

将模型导入到三维数字化工厂信息管理平台，能够对多维复杂结构信息综合管理，形成可视化智能数字资产，为工业设施的设计、施工和运维等各阶段提供可视化、数字化工程信息服务技术支撑。

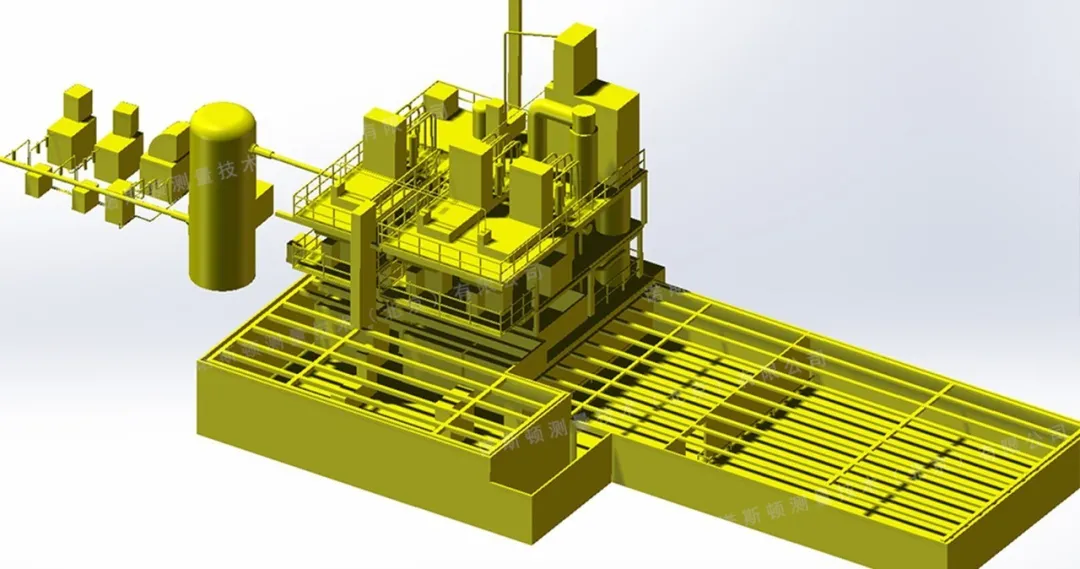

工厂三维模型

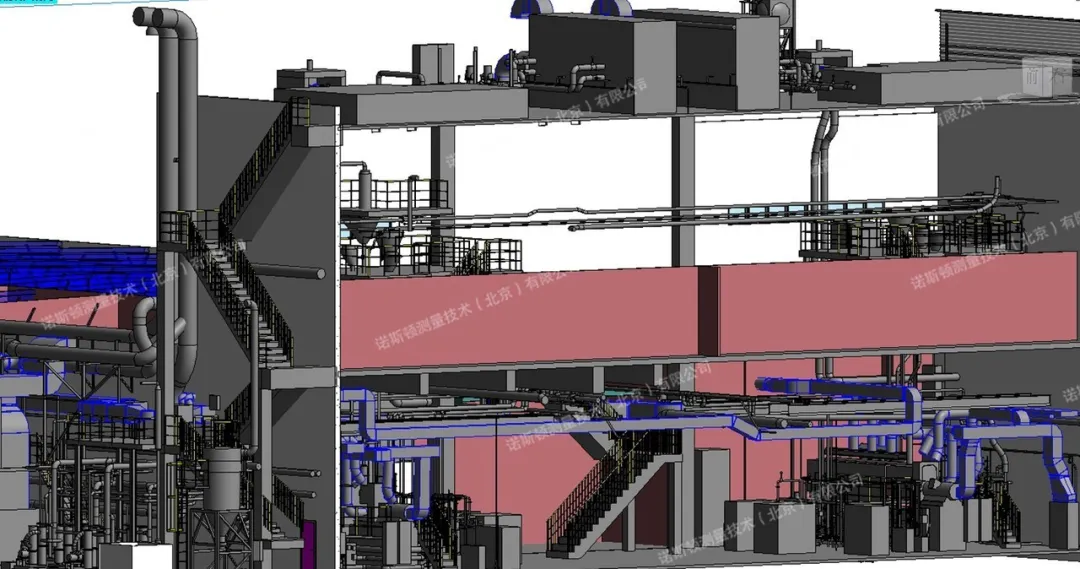

工厂三维模型

以三维可视化作为主要的展示方式和交互手段，快捷、准确的掌握工厂信息，从而提高企业安全运行、风险防范等能力。实现工厂全生命周期信息的所见即所得。

工厂三维模型

诺斯顿测量技术（北京）有限公司是一家以三维扫描数字化及三维测量服务为核心的高新技术企业。诺斯顿服务过多家国内知名单位，具有丰富的项目经验，案例包括：国家电网三维可视化数字管理平台数据供应商、南方电网三维可视化数字管理平台数据供应商、中国中车数字化工厂项目、中石油中石化油罐容量计量项目、鞍钢集团数字化工厂三维项目、北京大剧院三维扫描项目、梅溪湖文化馆三维扫描逆向工程、中石油库数字化项目、故宫三维数字化、《八佰》、《囧妈》、《超时空同居》等。
