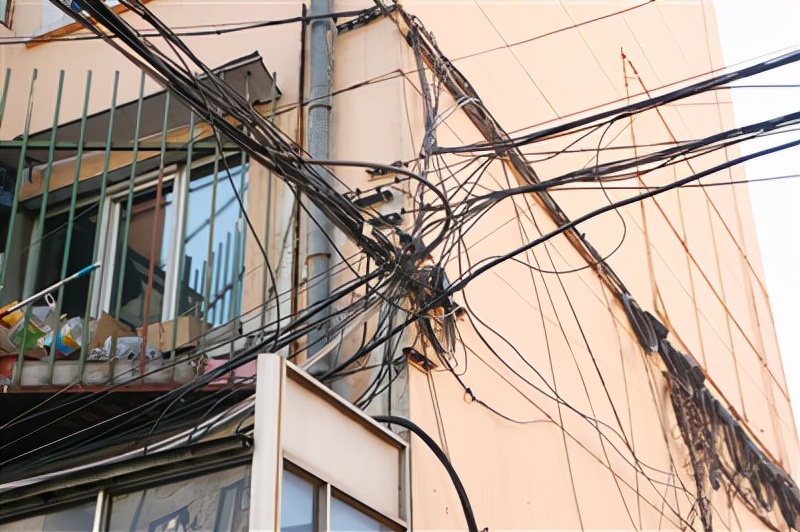

输电线路是电网运行的重要组成部分，当输电线路存在问题或出现故障时，会对供电工作的进行产生严重影响。现阶段我国用电量大幅增大，而输电线路时间久、损耗大，因此输电线路故障逐渐增多。

输电线路三维扫描隐患分析解决方案

◉ 项目背景：

输电线路分布地域广、环境差异大、走廊环境复杂，保障输电线路的安全稳定运行，是运维部门长期追求的目标。

掌握线路运行中存在的故障和问题对保障今后的供电顺利开展、电网运行事故有着重大意义。

◉ 技术优势：

采用GO SLAM三维手持式激光扫描仪，可以直接对目标线路区域进行移动式扫描，真正达到所见即所得。适用于狭长区域、建筑，植被覆盖、地形复杂区域的三维信息获取。

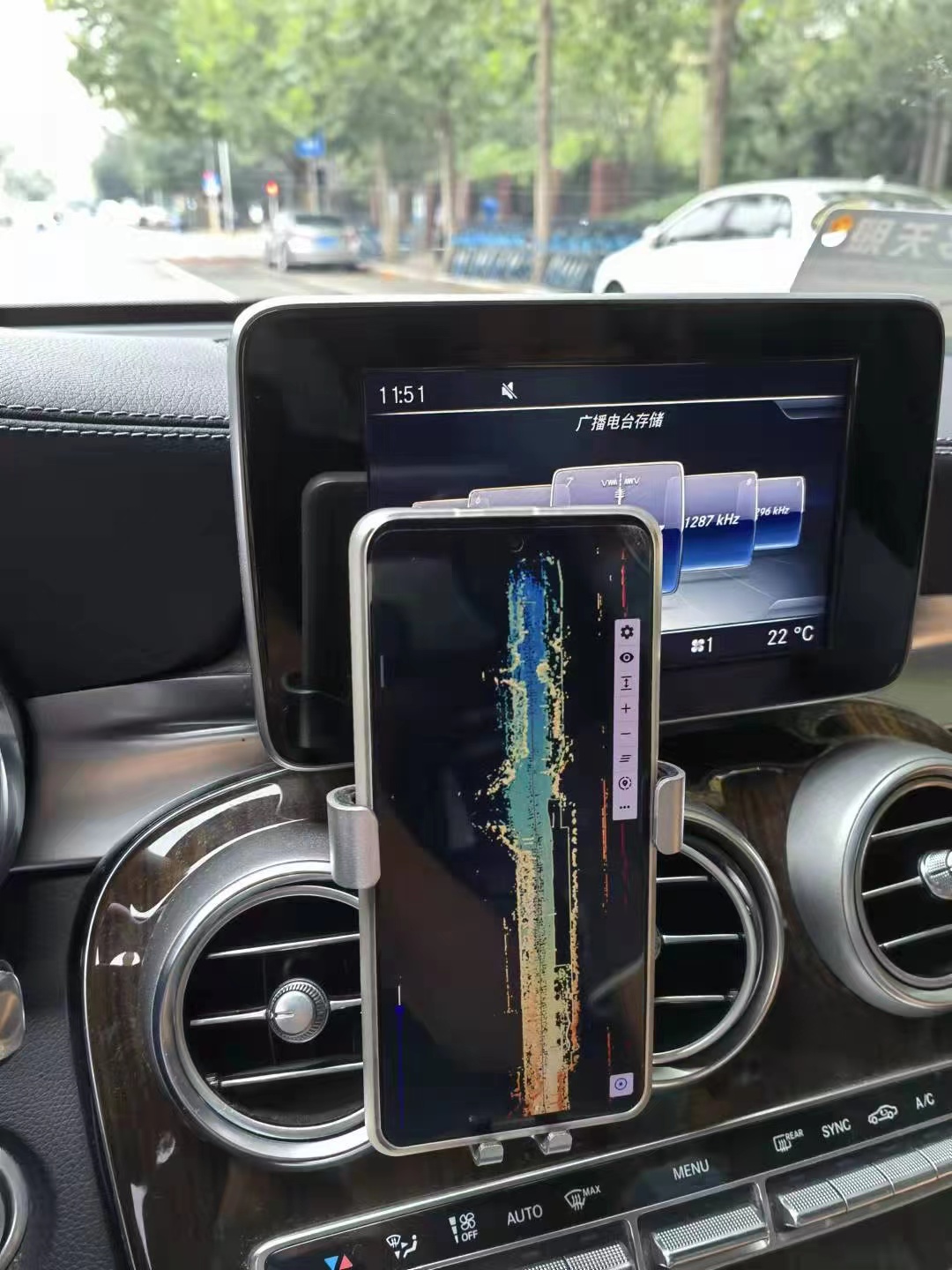

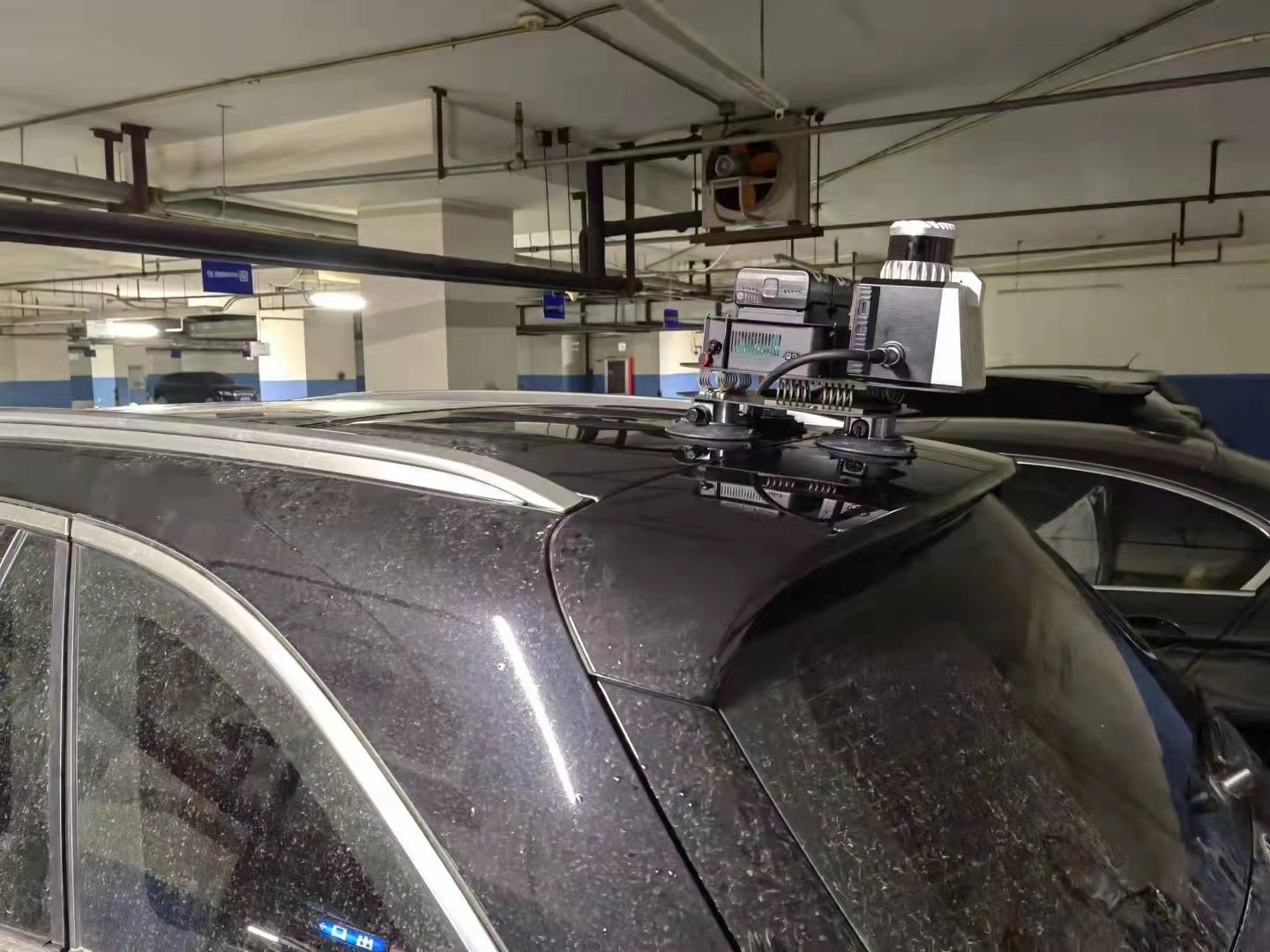

▲车载GO SLAM 三维扫描

▲车载GO SLAM 三维扫描

对于遮挡方位可从多角度进行扫描，并且设备可直接挂载无人机，从高空进行俯视扫描，为数字电网建设和线路安全巡检等提供了强有力的技术支撑。

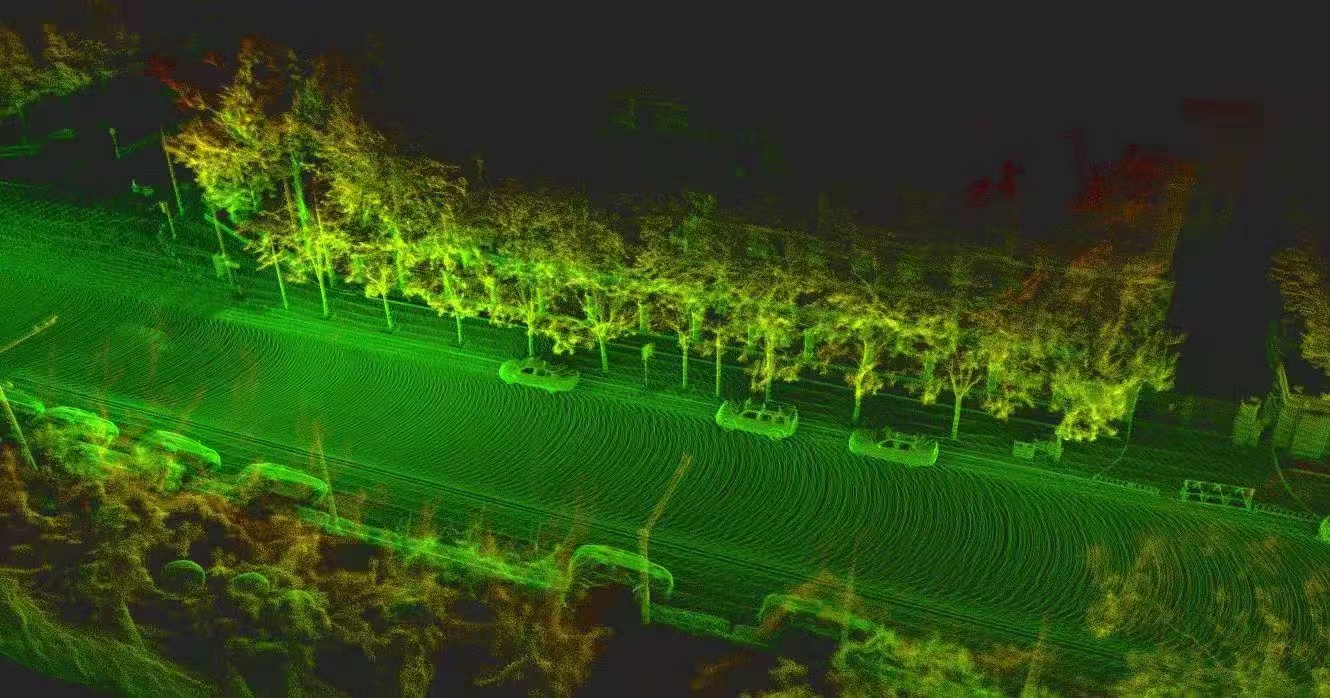

▲车载GO SLAM 三维扫描点云数据

◉ 解决方案：

使用Go SLAM移动扫描系统可以轻松采集点云数据，不管是城市内部输电线路还是野外环境中的高压输电线都可以进行数据采集。

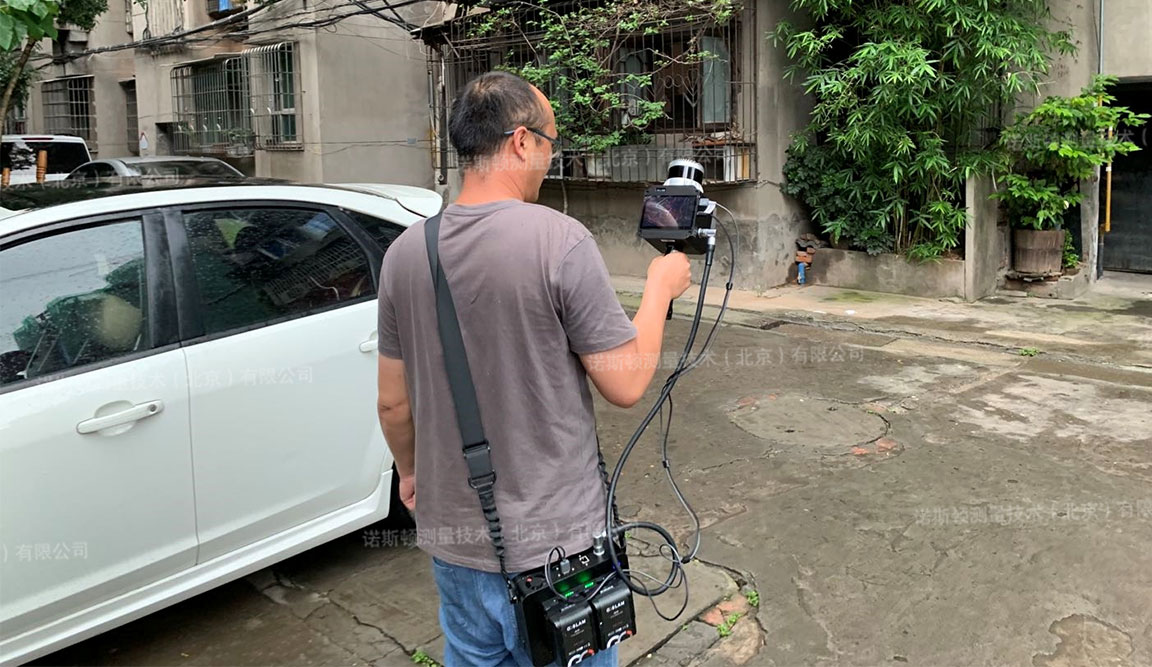

▲居民楼内部输电线路三维扫描现场

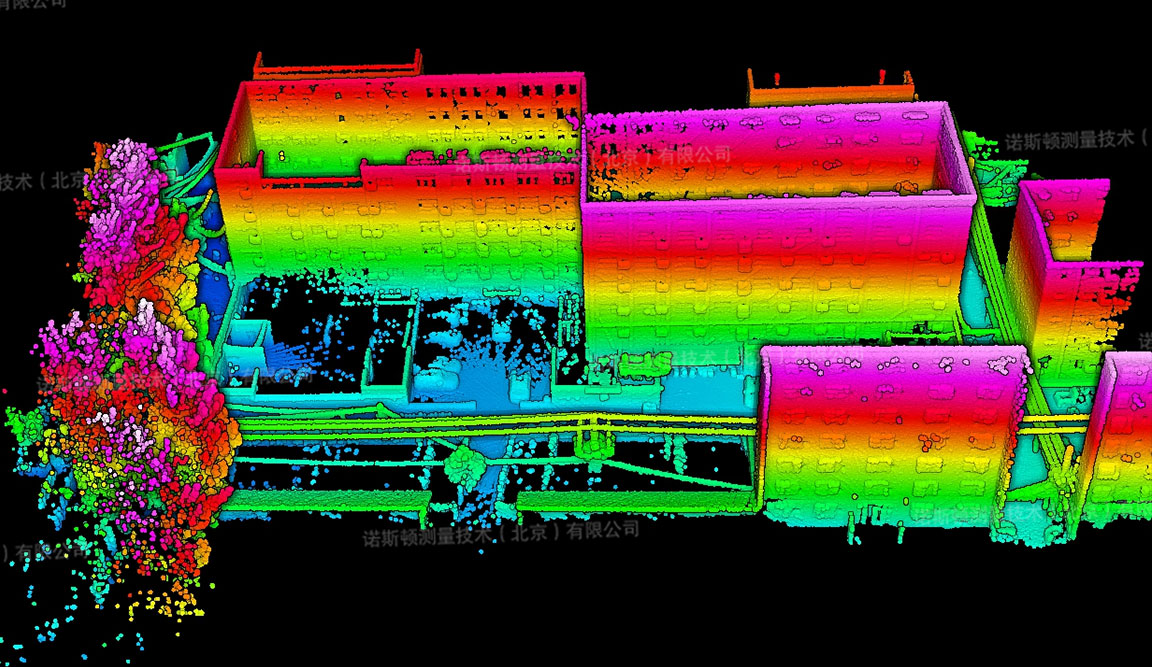

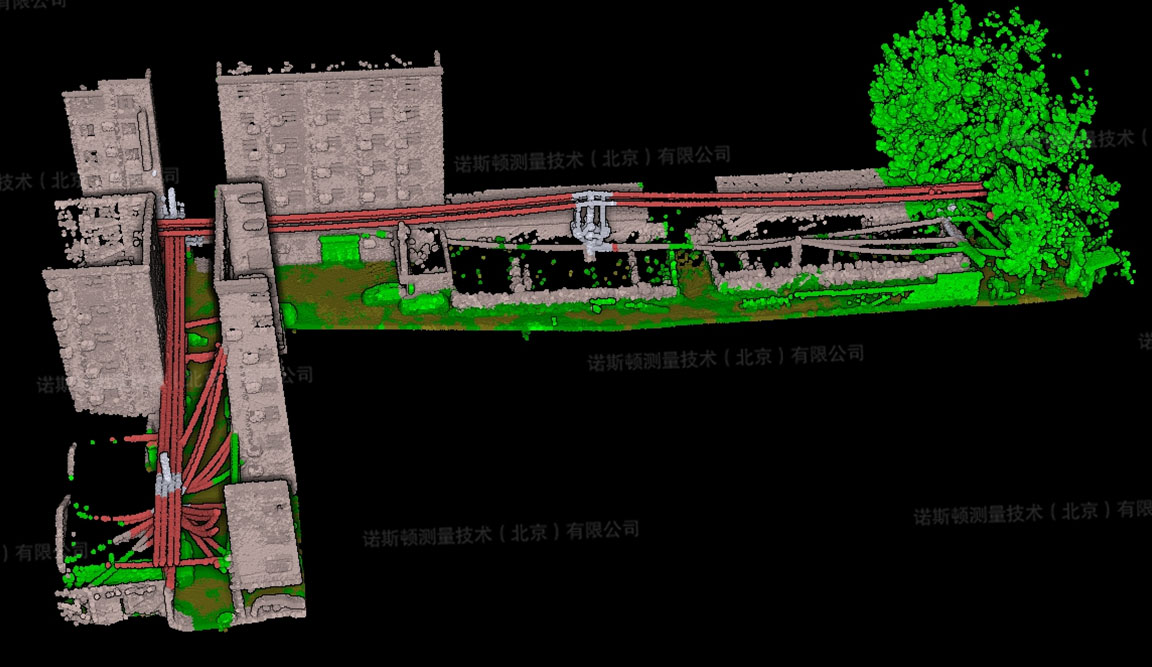

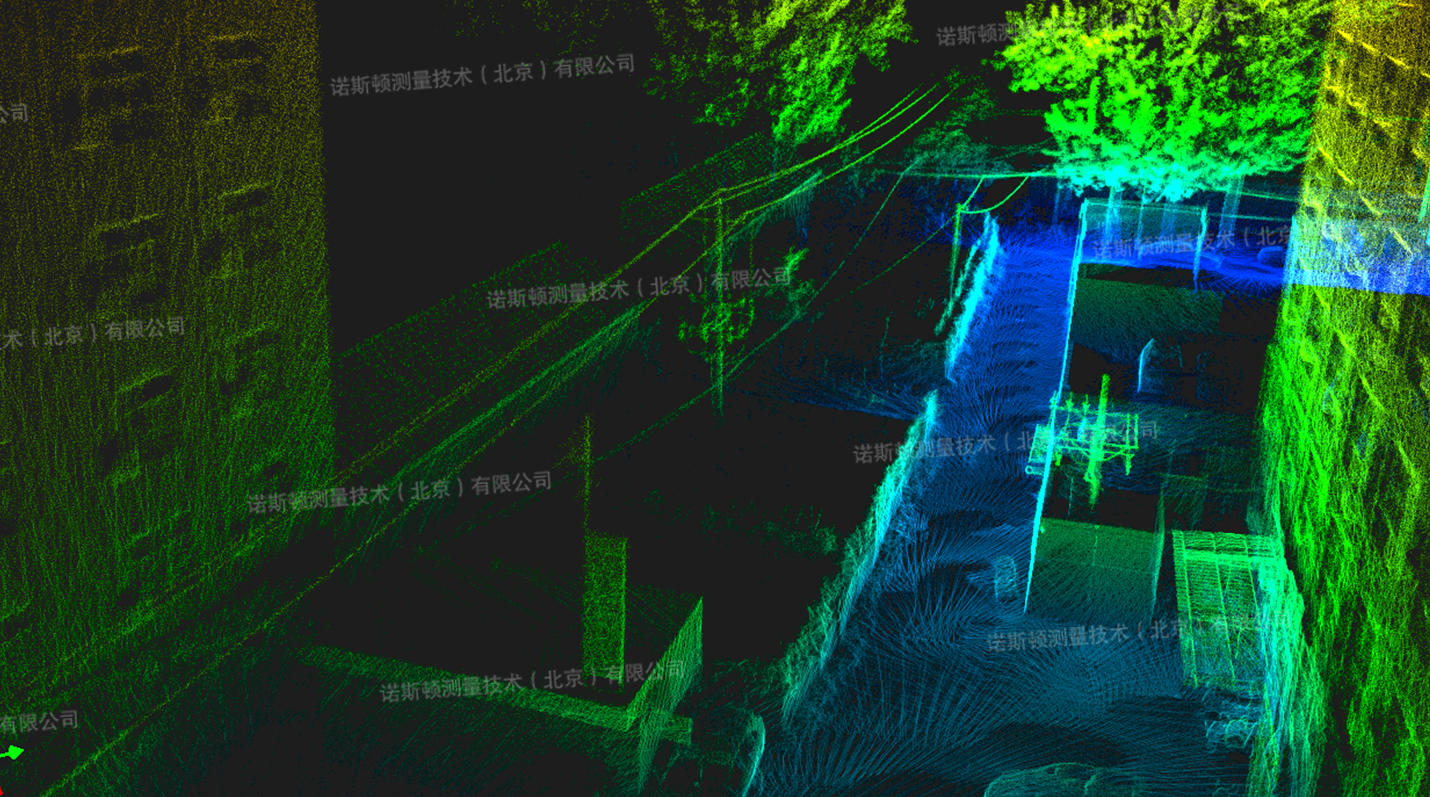

▲居民楼内输电线路三维扫描点云数据

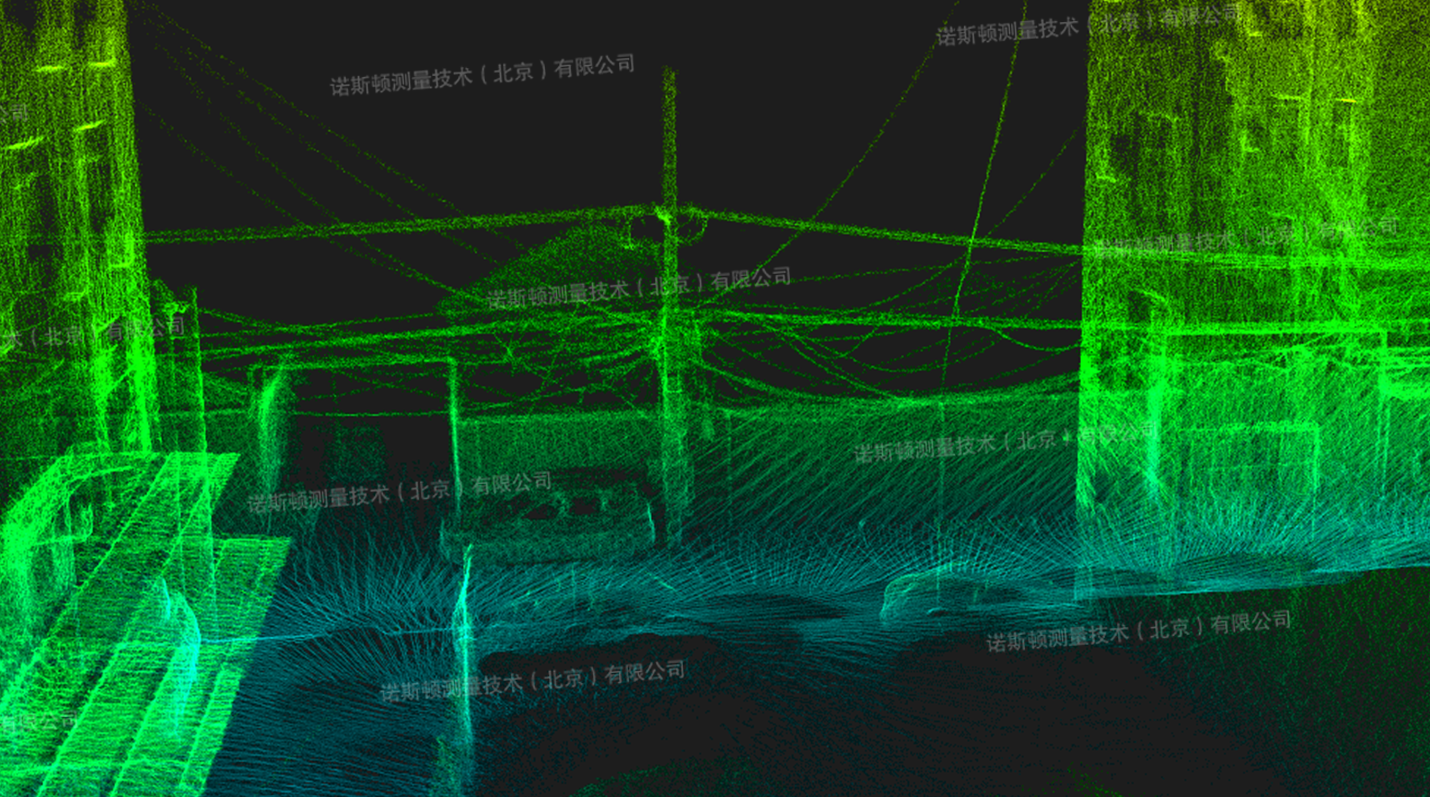

▲居民楼内输电线路三维扫描点云数据

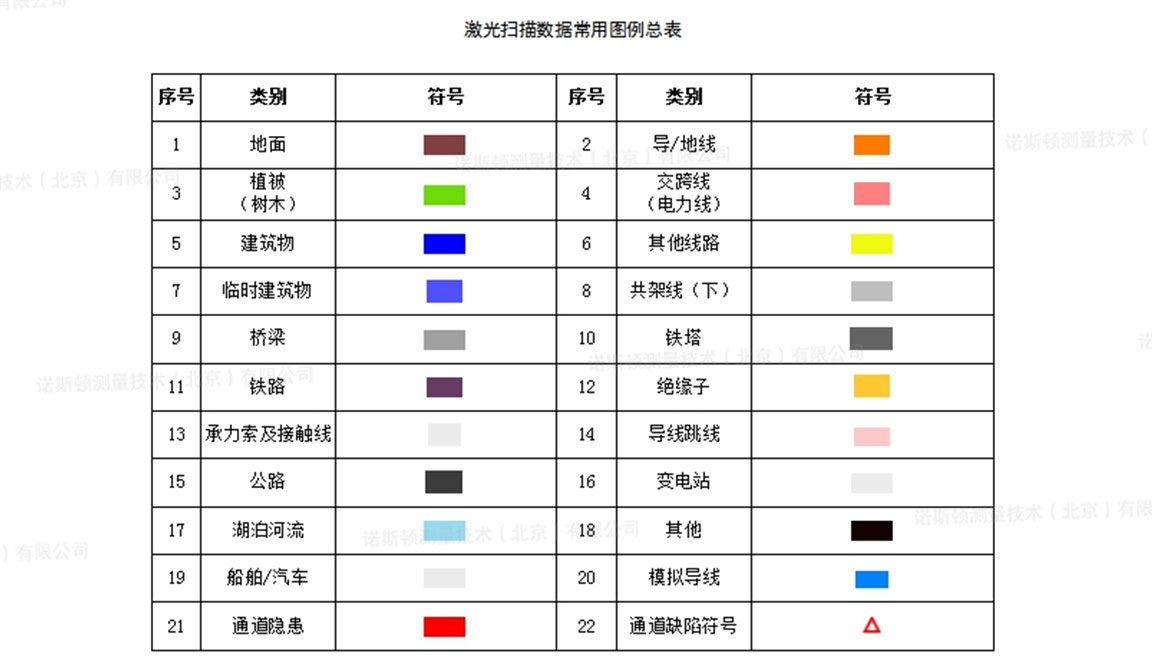

采集到的点云数据可进行自动分类，将原始激光点云自动切割，删除无关数据，并且可提取为植被点，建筑点，杆塔点，导线点，地面点等，方便后期分析。

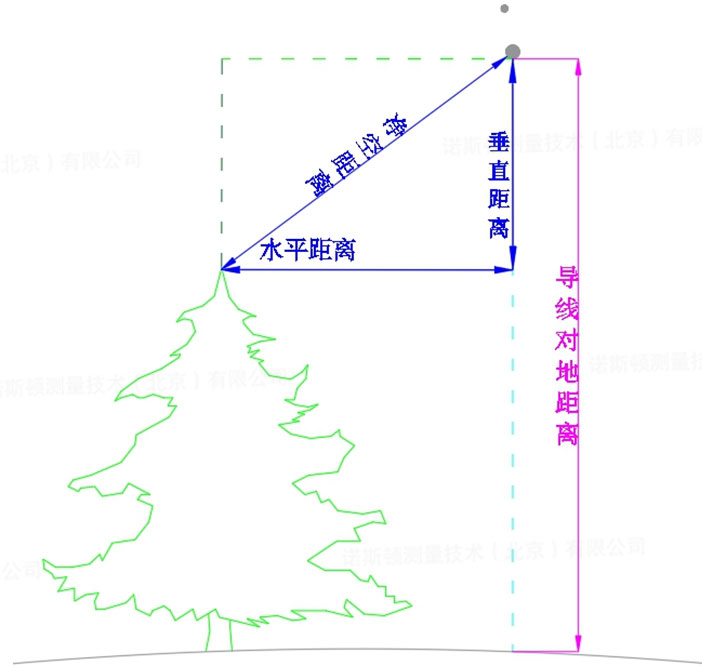

以树木为例，隐患点列表中水平距离、垂直距离、净空距离 表示隐患点距导线的距离信息，对地距离表示隐患点对应的导线点相对地面的垂直距离。

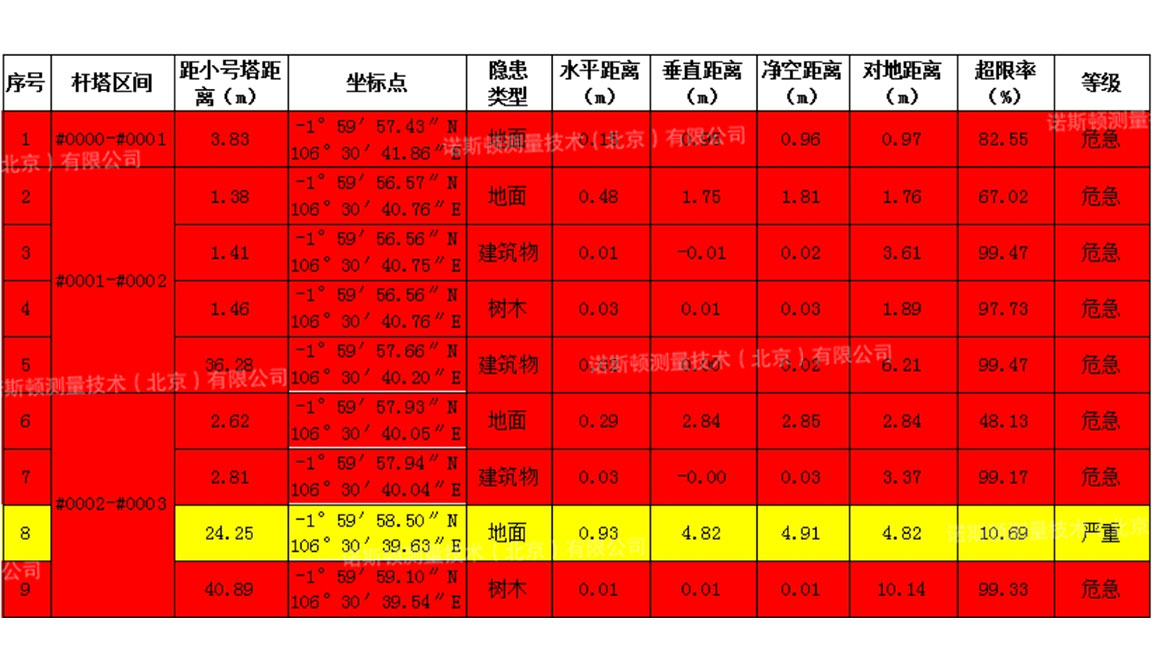

点云进行自动分类后，软件可对电线进行自动分析，自动定位隐患点位置，并且生成隐患点报表及三视图。

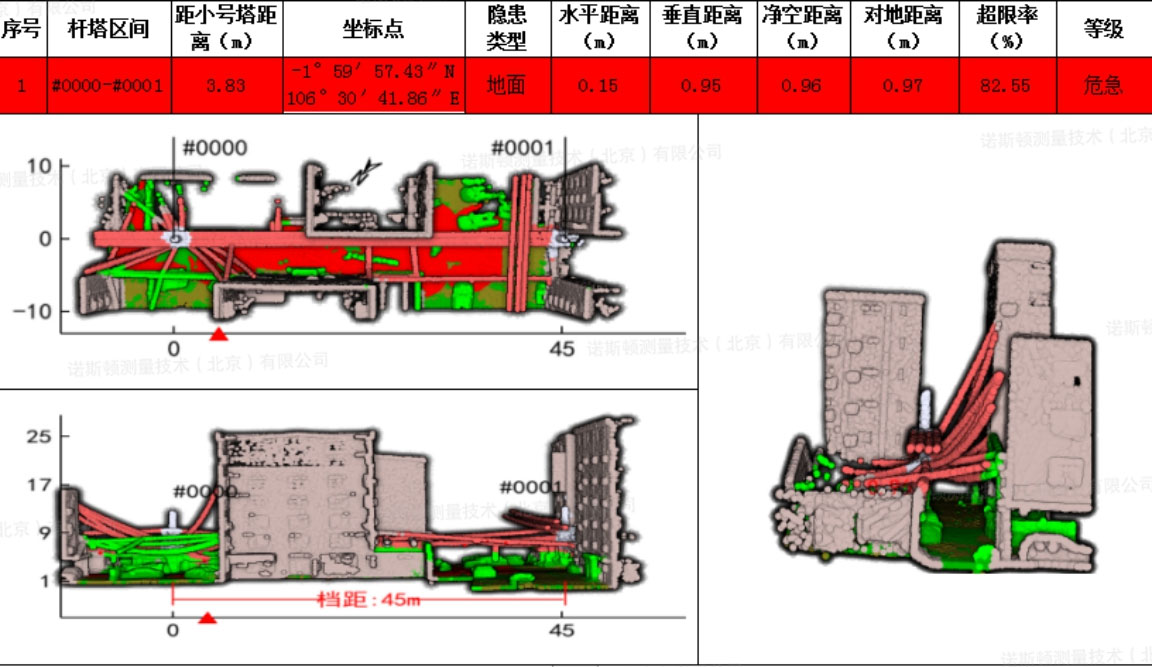

▲危险点分析

▲危险点分析

通过三维激光扫描技术，全面采集输电线路本体及其附近走廊的三维数据信息，为输电线路运行情况评估、故障分析诊断、应急抢险方案制定等工作提供了准确的数据支持。

小结：

通过三维扫描技术对重要输电线路通道及变电站设备进行建模存档，一方面，可以有效地论证输电线路的设计方案是否合理；另一方面，也可以合理确定故障频发地段，为电网的安全稳定运行提供了可靠的技术保障。
