导语：随着三维激光扫描技术的发展，三维激光扫描作为一种先进的数字测量方式，不仅高精度采集现场真实坐标数据，而且其提供的通用数据还可以做为后期规划、制图、资料存档、变形检测等工作的理想测量数据。除了能够提供高精度数字三维点云，三维扫描仪还实现了彩色多格式网格、正色摄影及其结合三维点云的AutoCad输出。

三维激光扫描技术在古建筑测绘中,具有高精度、高效率、多方位、多元化等优点。在古建筑修缮中,运用三维激光扫描仪绘图,能大大减少人力和物力的损耗,避免因现场勘测条件限制造成的疏忽,减少修缮方案重复设计的次数。此外,该项技术的成功应用,还为后期建立古建筑管理及查询系统奠定基础。

本次给各位朋友带来一个古建筑数字化存档的案例——兖州青莲阁

一、历史背景

沉香亭子化为尘，花萼楼空草不春。独有仙人留胜地，为开画阁映通津。西江牛渚祠依旧，东鲁龙堤迹尚新。儿女一龛香篆霭，夕阳流水护诗神。

1522~1565年（明嘉靖年间）知县李知茂重修，后倾圯。据1888年（清光绪十四年）《滋阳县志》记载：“阁在黑风口龙王庙内，其地即李白诗所云‘鲁东门’者。道光间邑令冯云鹓重建，以祀谪仙。”可知这是为纪念李白而建的一幢阁楼。李白号青莲居士，到兖时常住于此，并留下30余首著名诗篇。从他有关兖州的诗篇中亦可找到佐证。

如今的青莲阁已破旧到摇摇欲坠的程度，为保证后期可完美改建重建，诺斯顿团队对其进行了三维数字化存档。

二、项目概述

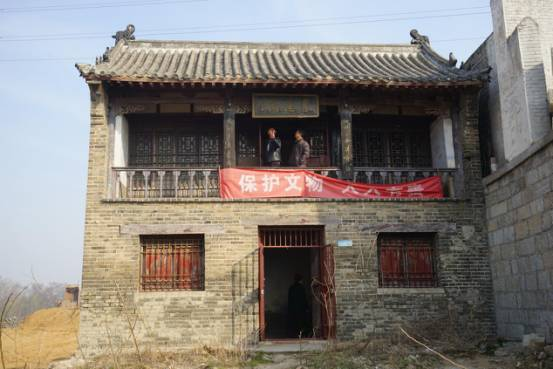

青莲阁现状

在青莲阁古建筑三维扫描测量项目实施中,使用三维激光扫描仪最重要的原因是通过三维扫描成像系统可以快速有效的完成实验区结构数字化记录的工作,提供高精度的三维测量数据。

三维点云采集对象

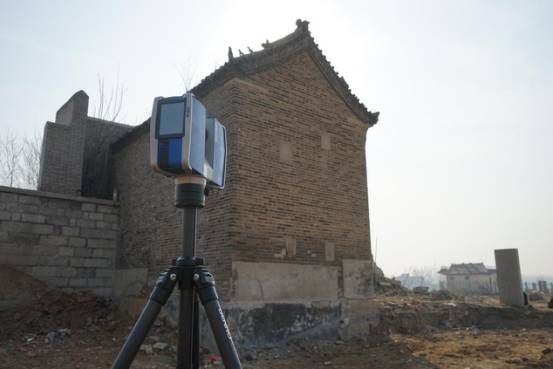

利用Faro 330对青莲阁整体数据采集，并对室内进行细节扫描。

室外大空间扫描

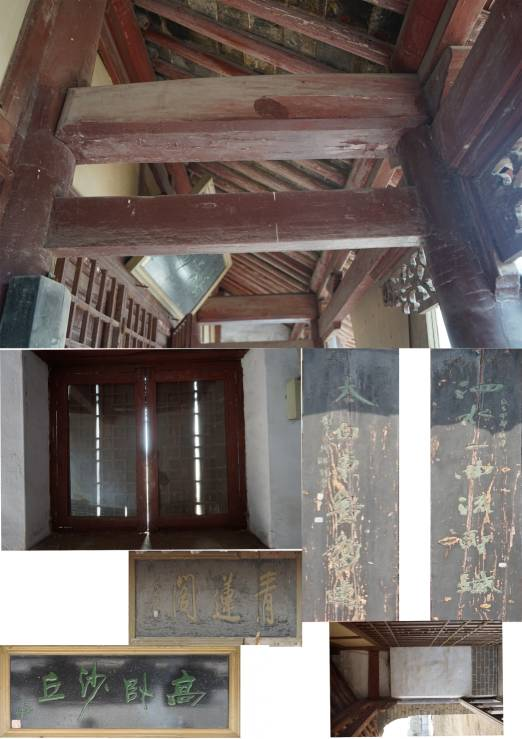

对室内房梁、房拱、柱子及大钟进行细节数据采集。

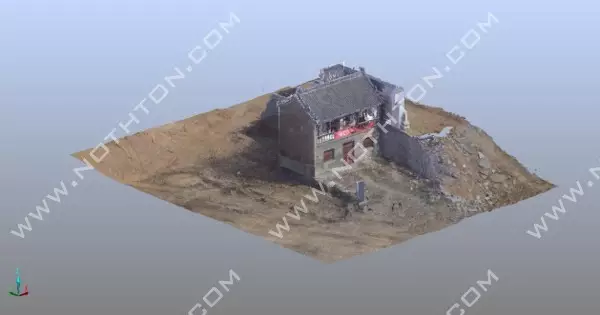

三、点云方位图

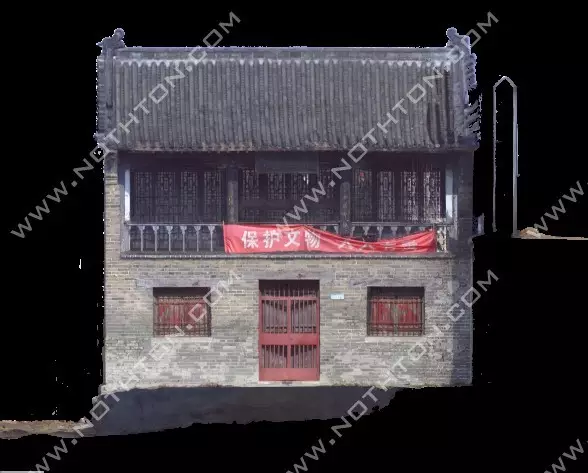

青莲阁前视正射影像图

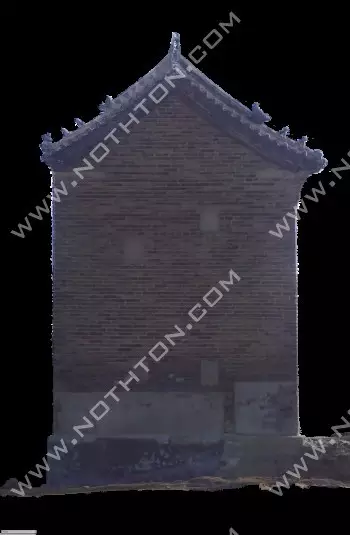

青莲阁右视图

三维档案的记录保证了现场环境在计算机中的真实还原，为资料存档与员工培训提供最佳的解决方案，是类工厂环境测量工作中不可或缺的一部分。三维扫描仪的优势就在于可替代传统的测量方式高精度全景记录试验环境现状，为改造维修工作提供全三维的图纸信息。
