随着汽车轻量化、3C产品小型化以及医疗器械精密化的发展趋势不断深入，注塑件的设计复杂度与尺寸精度要求正持续攀升。在注塑行业中，如何有效控制小型、多结构、高精度塑料件的产品质量，已成为企业面临的关键挑战。

项目背景与概述

某注塑企业为汽车主机厂配套生产精密塑胶内饰件。该系列产品结构紧凑，集成了精密卡扣、定位孔、薄壁结构及小半径圆角等设计元素，对整体轮廓变形与关键尺寸精度有着极严的控制要求。

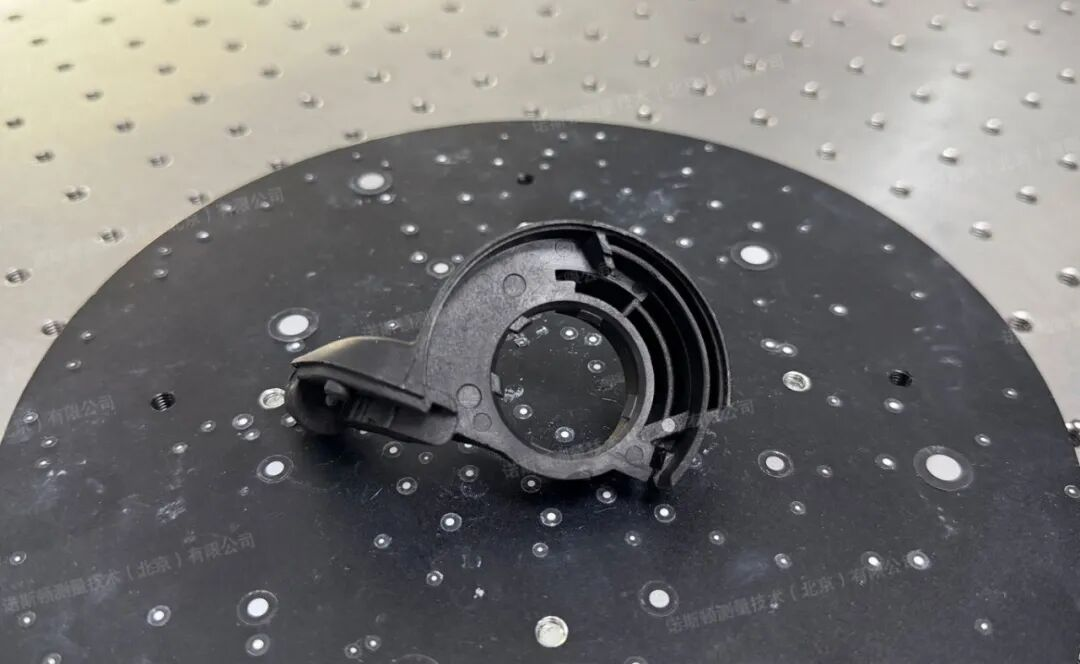

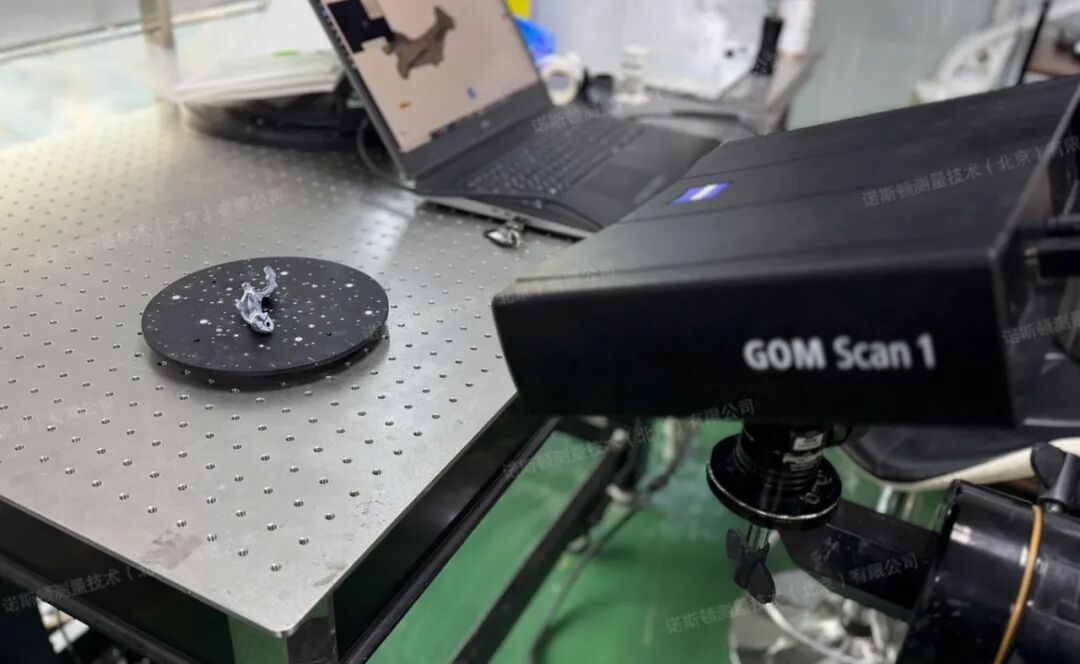

 塑胶零部件三维扫描现场

企业需对批量产品实现全尺寸检测、高效率质检及全流程数据可追溯。然而，传统检测方式精度不足、效率低下、稳定性差，已难以满足主机厂日益严苛的质量标准。

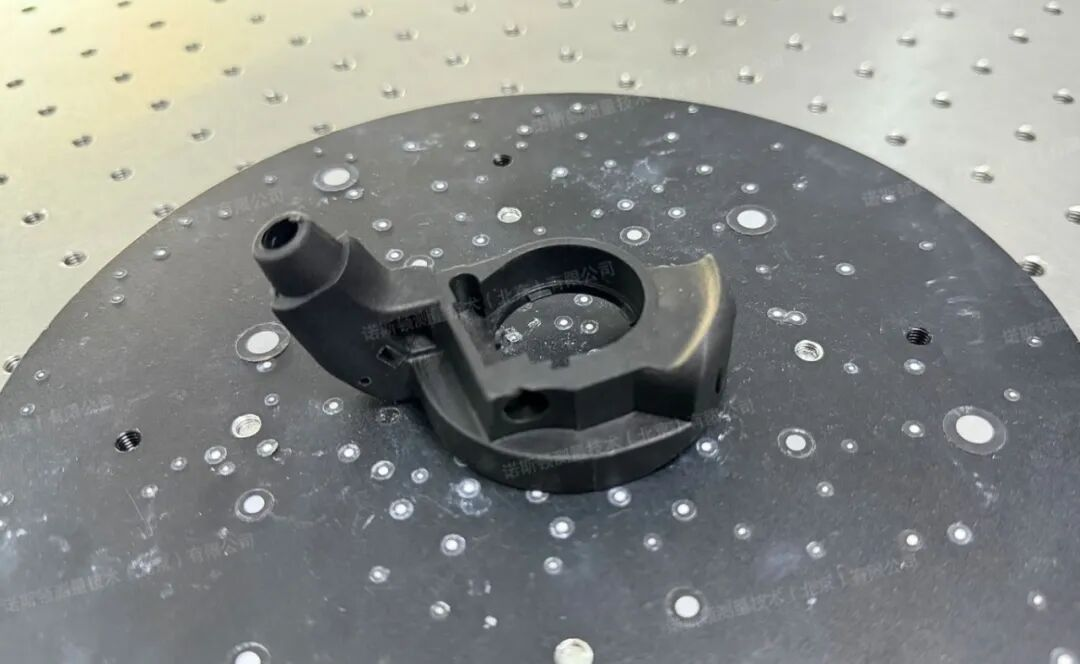

  塑胶零部件三维扫描现场

项目痛点及分析

精密塑胶件通常具有复杂的自由曲面，内部包含倒扣、深孔、狭窄缝隙等结构，传统接触式测量容易出现测量盲区，小型多结构塑料件的质量控制主要面临三大难题：

  塑胶零部件三维扫描现场

结构复杂

薄壁、卡扣、多孔等精细结构使传统量具难以实现全面覆盖。

公差严苛

配合面、安装孔等关键部位对尺寸、位置度、轮廓度要求极高。

批量检测效率低

质检流程耗时且依赖人工经验，结果一致性差、成本高。

3D扫描解决方案

蔡司 GOM SCAN 1 三维扫描仪采用非接触式扫描方案，可高效完成注塑件复杂结构的全尺寸检测，精准还原产品复杂曲面与细微特征。设备搭载蓝光扫描技术，能有效抑制环境光干扰，保证测量过程稳定可靠，获取的全表面三维数据精度满足汽车塑胶件 GD&T 检测要求。

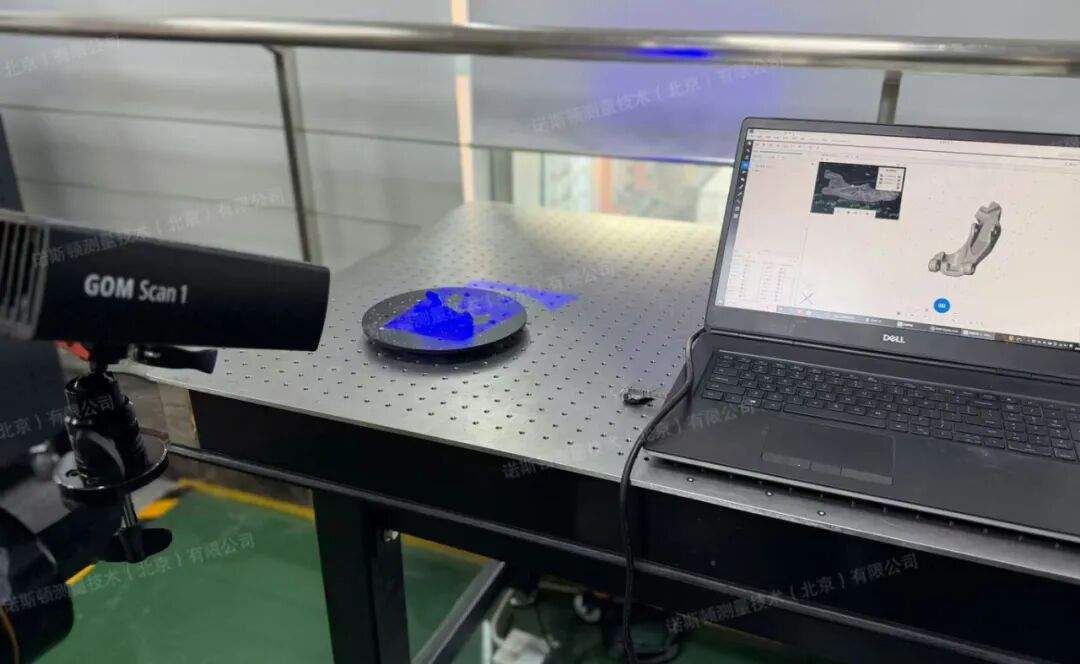

塑胶零部件三维扫描现场

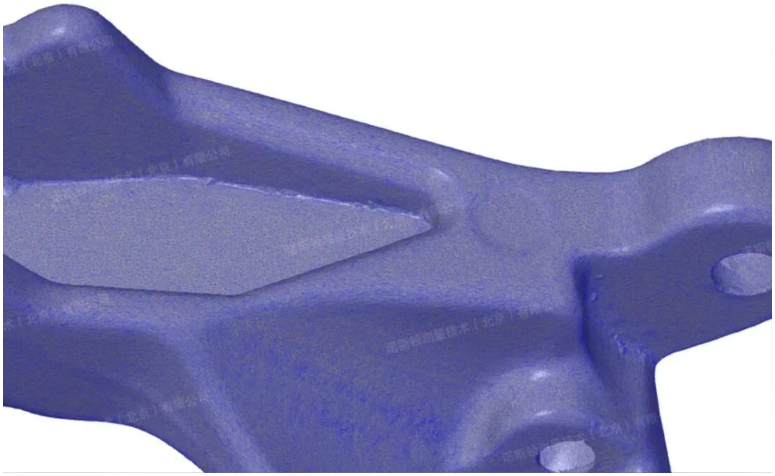

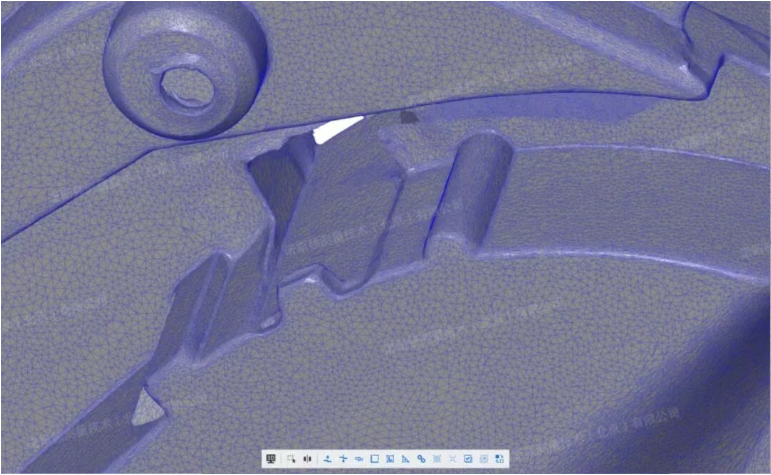

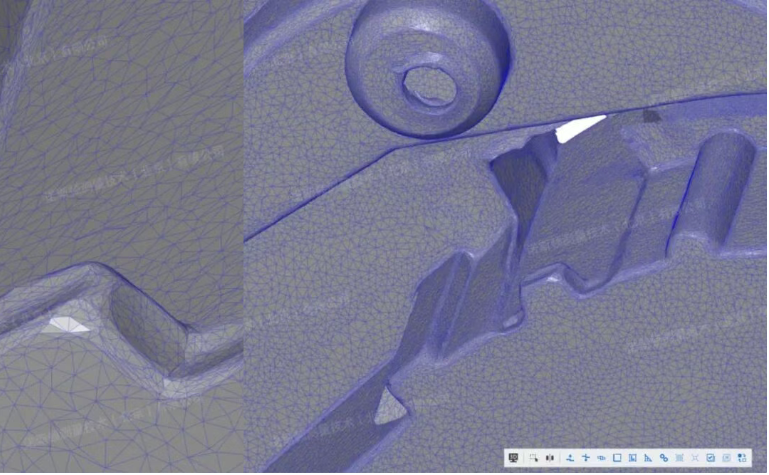

塑胶零部件三角网格数据展示

采集的原始点云经预处理优化后，生成高精度三角网格模型，并通过平滑、孔洞修复、降噪等后处理，得到高质量 STL 三维模型，为后续三维检测与质量分析提供可靠数据基础。

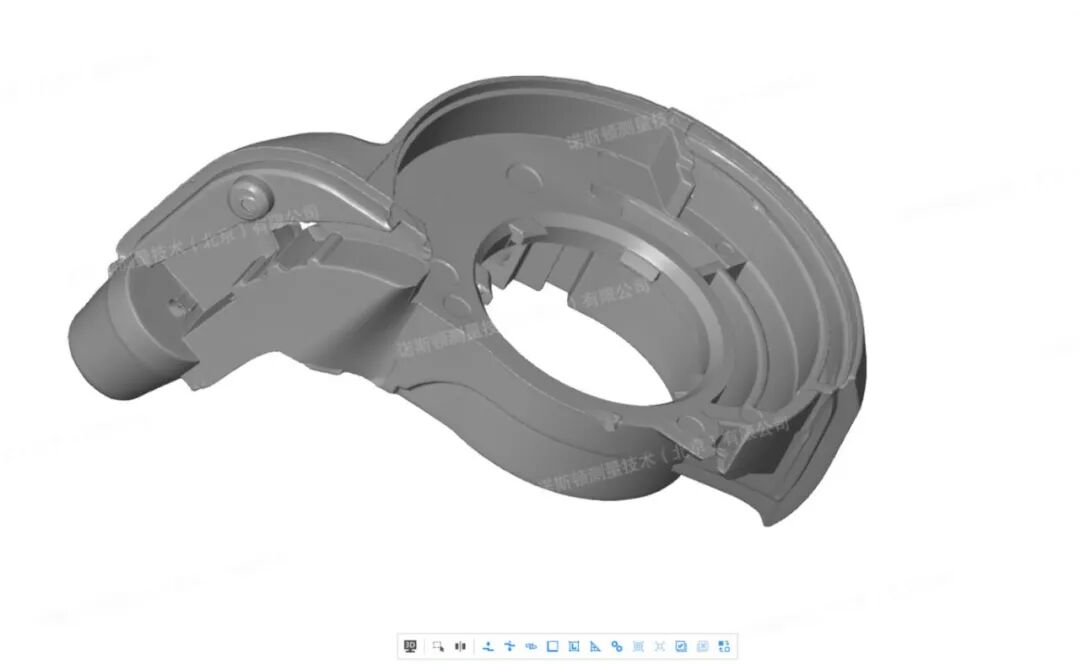

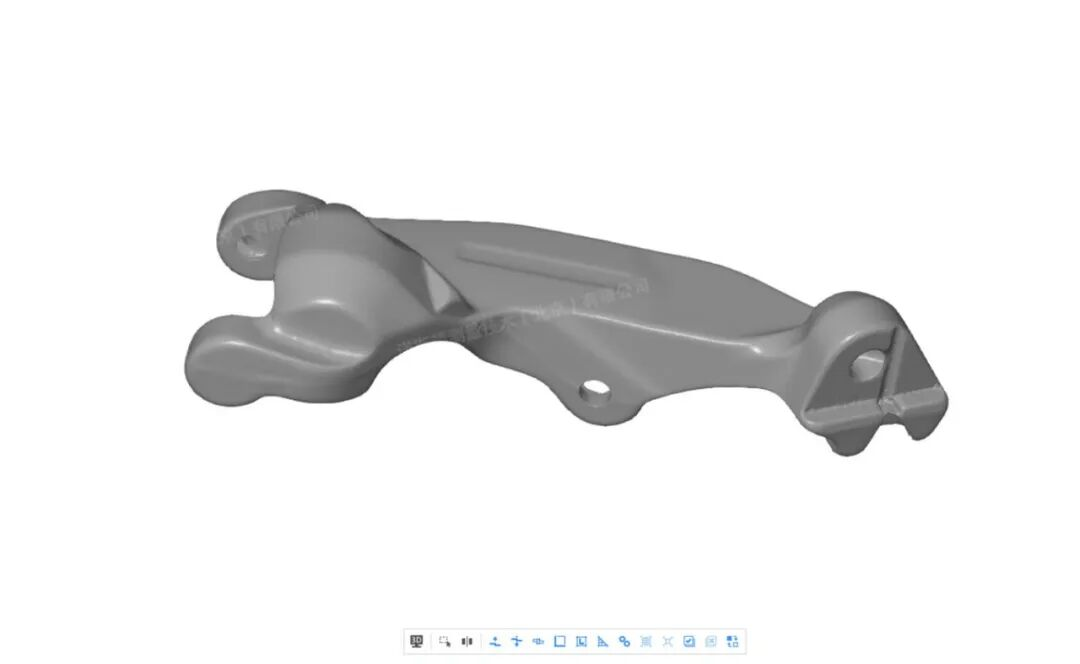

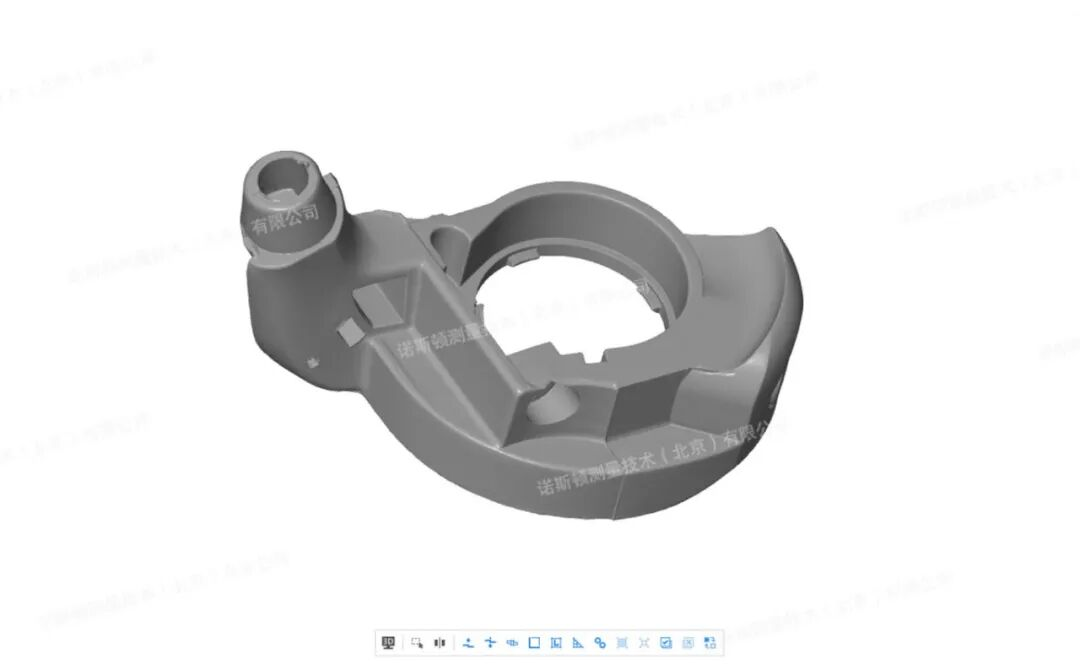

塑胶零部件三维模型

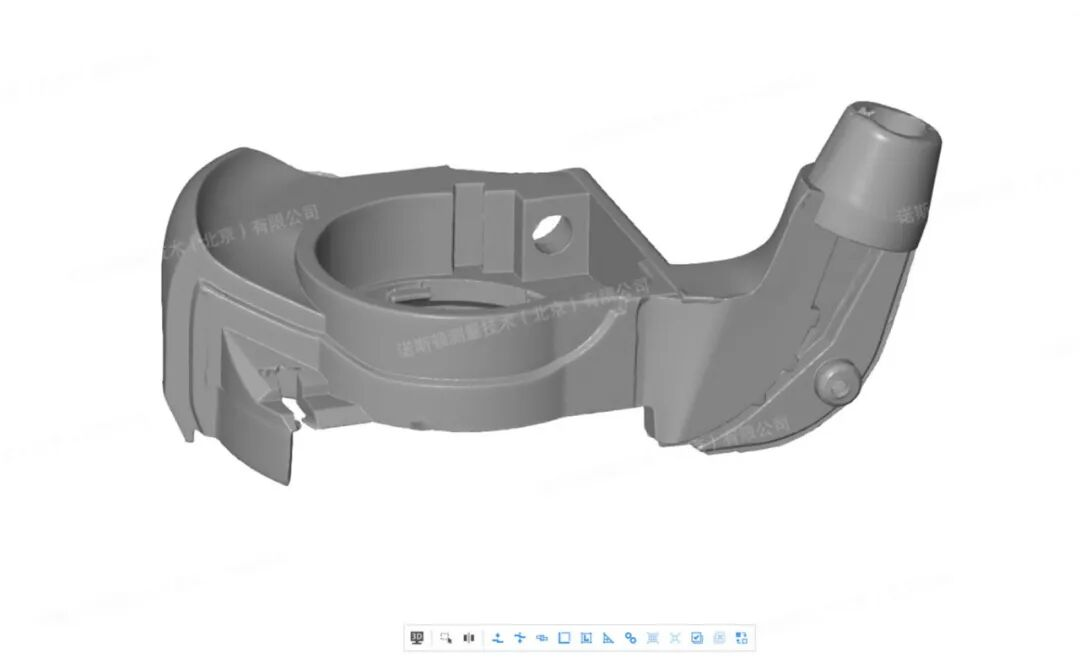

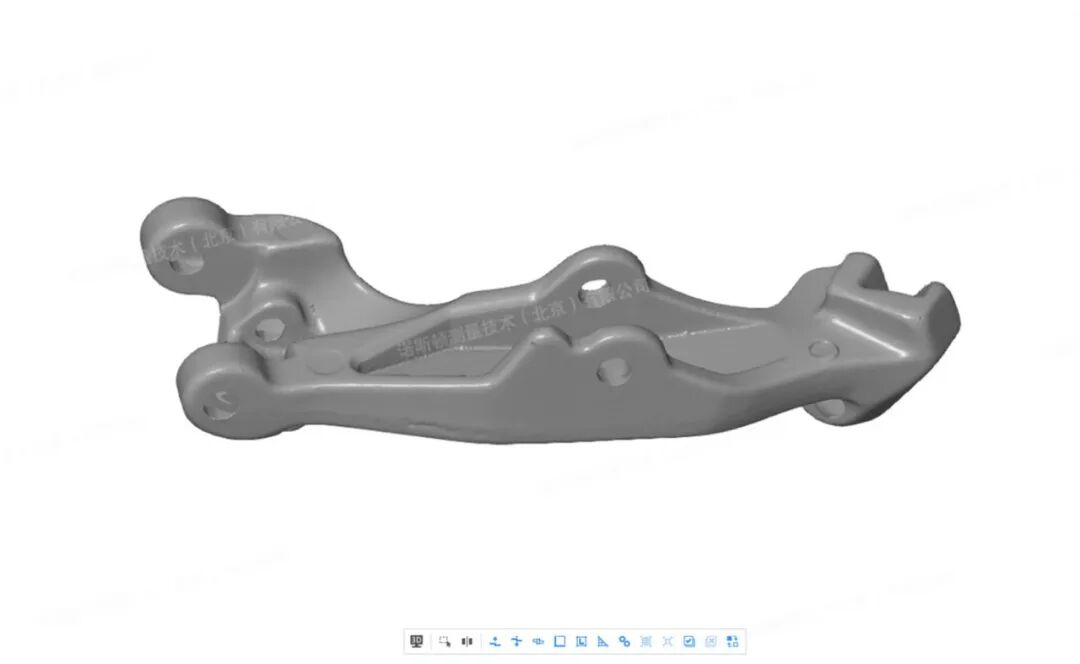

塑胶零部件三维模型

搭配ZEISS INSPECT 检测软件，可将重建模型与 CAD 数模进行高精度对齐比对，实现注塑件全尺寸三维检测，精准测量直径、圆柱度、位置偏差等关键参数。同时针对孔位、螺纹孔、特征线、安装面等关键要素开展形位公差分析，直观判定产品是否符合设计规范。

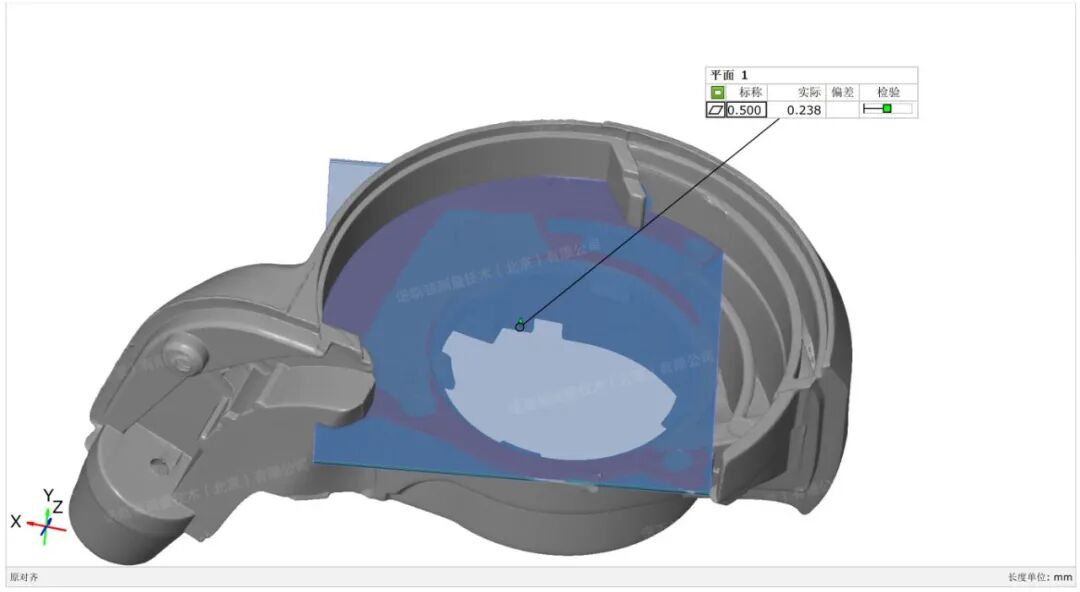

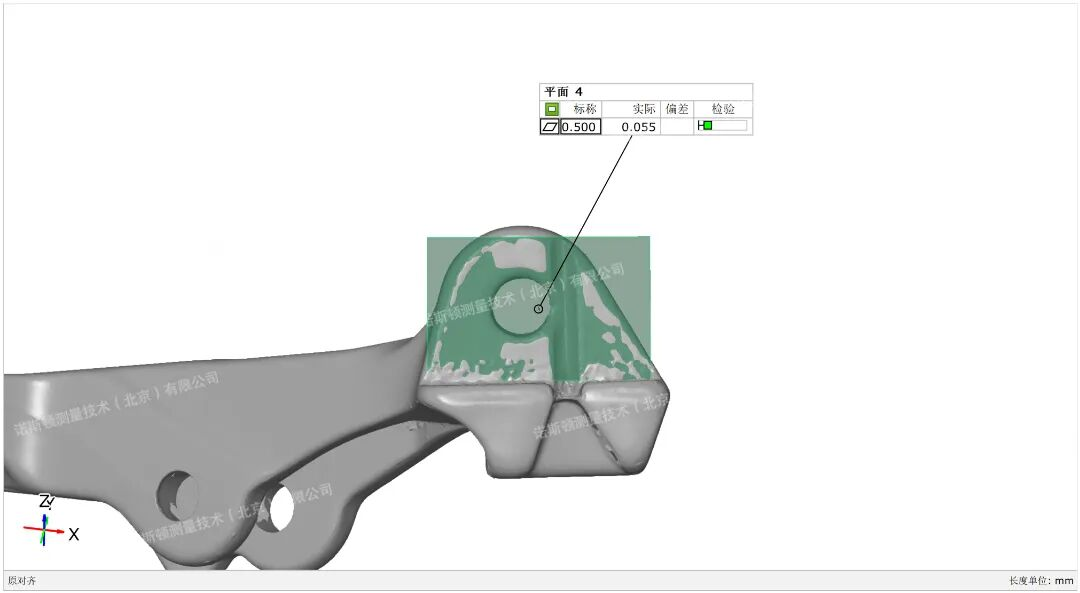

  塑胶零部件平面度检测数据

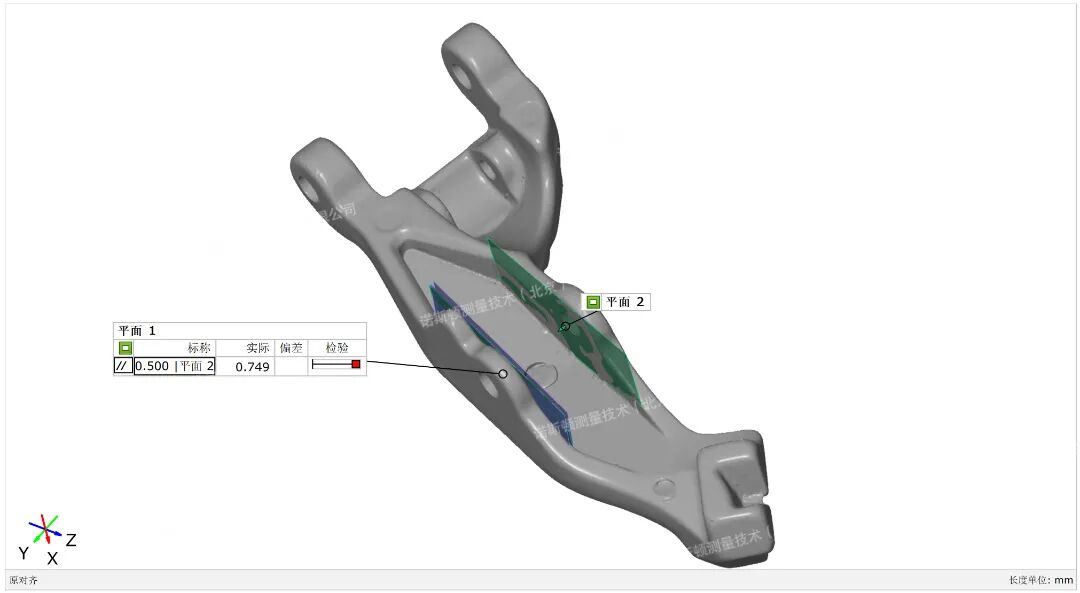

  塑胶零部件平行度检测数据

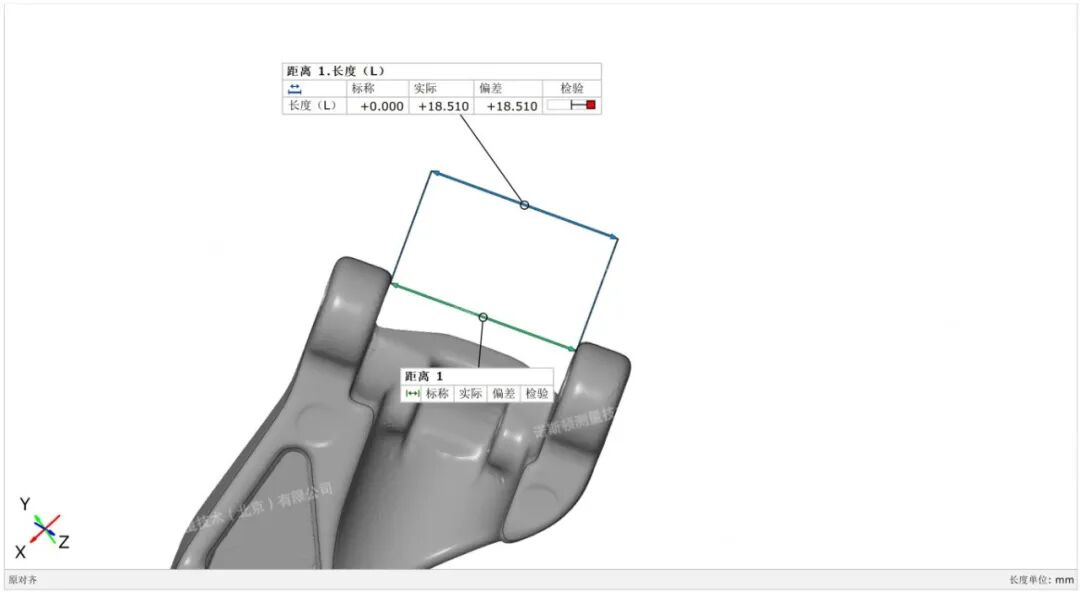

  塑胶零部件距离检测数据

系统支持自定义报告模板，可一键导入偏差数据、色谱图及公差分析结果，自动生成标准化PDF 检测报告，完整支撑质量追溯、过程管控与客户验收。

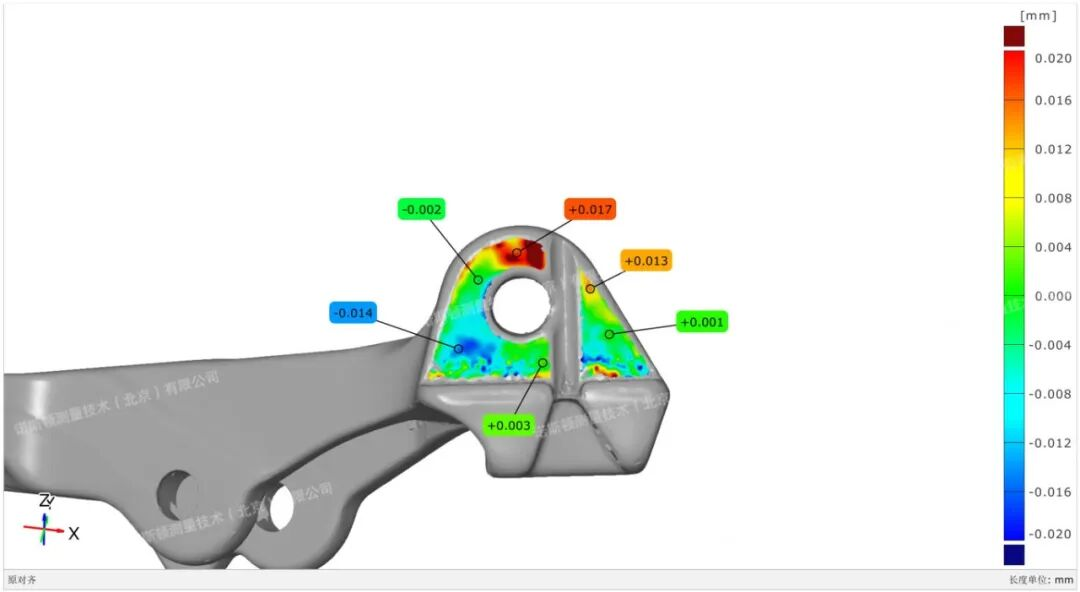

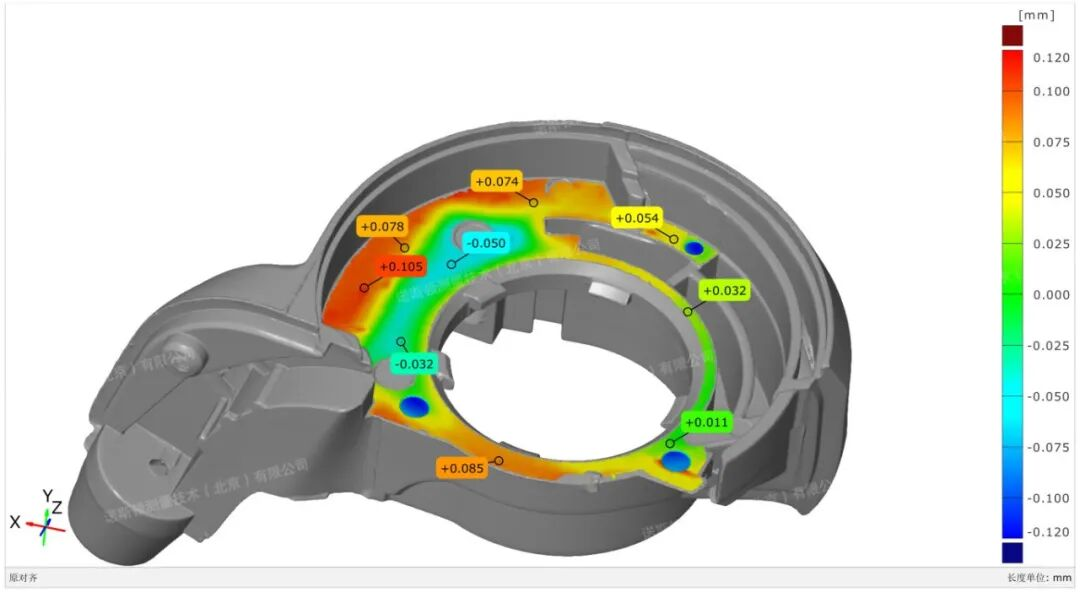

  塑胶零部件平面度偏差色谱图

全流程数字化赋能

将处理后的扫描数据与三维模型，应用于汽车塑胶精密件的研发、生产、检测等核心环节，可实现数字化闭环管理：

逆向设计与产品迭代：针对无设计图纸的旧件或竞品零件，通过扫描数据重构CAD模型，用于产品复刻、改进或创新设计。该方式可快速捕捉复杂曲面特征，显著缩短设计周期，尤其适用于汽车内饰件、非标塑胶件的迭代优化。

 塑胶零部件三维模型

 塑胶零部件三维模型

模具调试与优化：将扫描数据与模具设计数模对比，可精准分析模具型腔与零件的偏差，定位模具磨损、变形部位，指导模具修复与参数调整；在模具试模阶段，通过扫描首件产品，可快速反馈试模偏差，缩短试模周期，降低调试成本，特别适用于注塑模具的优化。

塑胶零部件三维模型

首件检测与批量质控：首件生产完成后，通过三维扫描快速完成全尺寸检测，验证首件是否合格，有效避免批量生产不合格产品；在批量生产中，抽取样本进行扫描检测，可快速识别尺寸偏差、形变等质量问题，提升产品合格率。此外，搭配自动化扫描设备，还可实现批量零件的无人化检测，进一步提升效率。

  塑胶零部件平面度检测数据

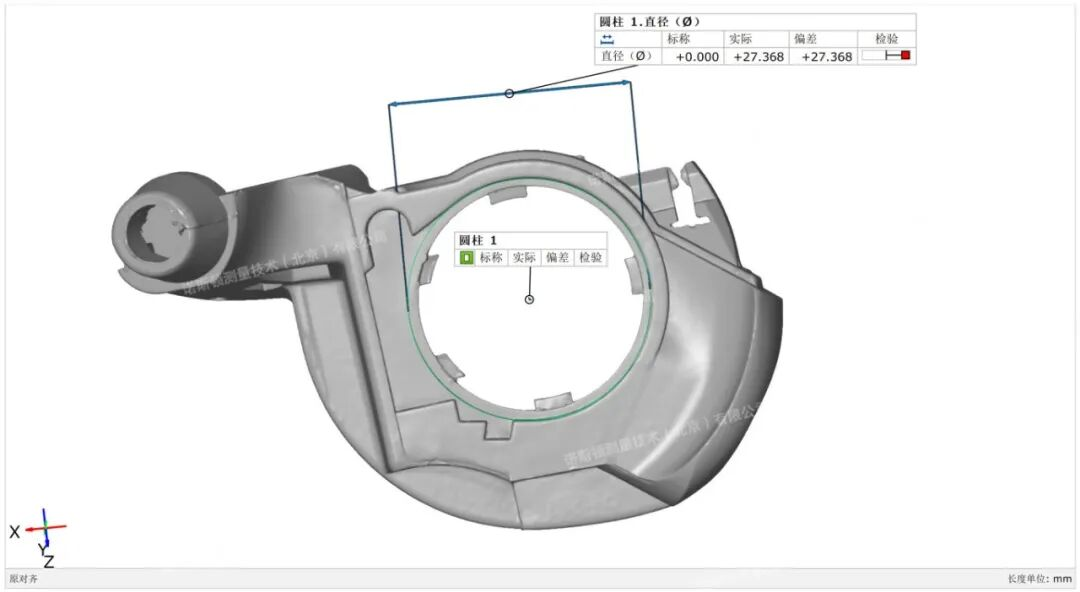

  塑胶零部件直径检测数据

装配验证与数字化归档：将扫描生成的三维模型用于虚拟装配，可提前验证塑胶件与其他零部件的装配兼容性，发现并规避装配干涉问题，避免后期返工；同时，将扫描数据与三维模型归档，建立零件数字化档案，为后期质量追溯、维修更换或产品升级提供支持，实现产品全生命周期数字化管理。

  塑胶零部件平面度偏差色谱图

本期小结

三维扫描技术精准解决了塑胶精密件检测中精度低、效率差、盲区多、材质适配难等核心痛点，实现了从研发到量产、从质检到追溯的全流程数字化赋能。该技术不仅提升产品质量、缩短开发周期、降低生产成本，更助力企业推进数字化转型，增强市场竞争力。
