锌锅是热镀锌机组的主体设备，由特种钢材制作而成，通常厚度在50mm以上，其功能是熔化锌锭带钢经过锌锅实现镀锌过程，在镀锌炉中可通过多种能源介质加热（如天然气燃烧、煤气燃烧、电加热、油料燃烧等）。

由于设备长年处于高温氧化和负重腐蚀环境下，如何保证锌锅的有效性、安全性以及长期的使用寿命，一直都是热镀锌工作者关注的问题。

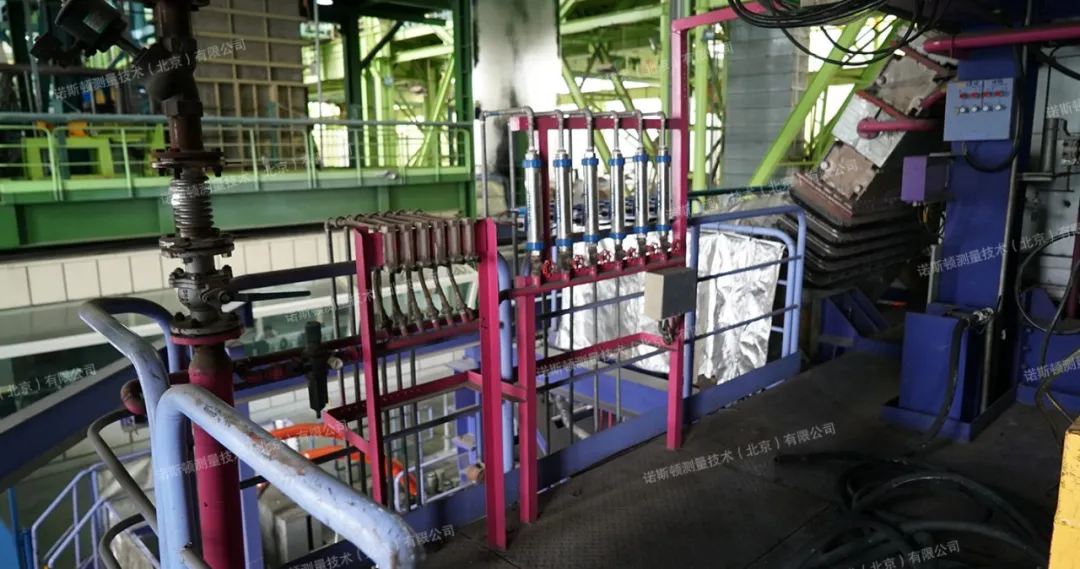

锌锅炉设备现场图

工业领域中，传统测绘技术在大型工业设备的检测、维修、和升级改造等工程项目中实施比较困难，而三维激光扫描技术的特点恰好可以满足其需求。

锌锅炉三维扫描现场图

三维激光扫描技术具有高效率、高精度的独特优势，能够提供扫描物体表面的三维点云数据，在项目设计/施工/运维管理全生命周期的任何阶段，三维激光扫描技术都可以高效、完整地记录现场的复杂情况。可以说，三维激光扫描技术为基于三维模型的应用领域提供了精准、高效的数据支持。

诺斯顿某钢厂锌锅炉设备三维扫描项目案例

激光扫描技术对于工程现场的优势在于，优化现场人员原始的作业方式。传统的人工测量、图纸比对等方式不仅繁琐而且费时费力。

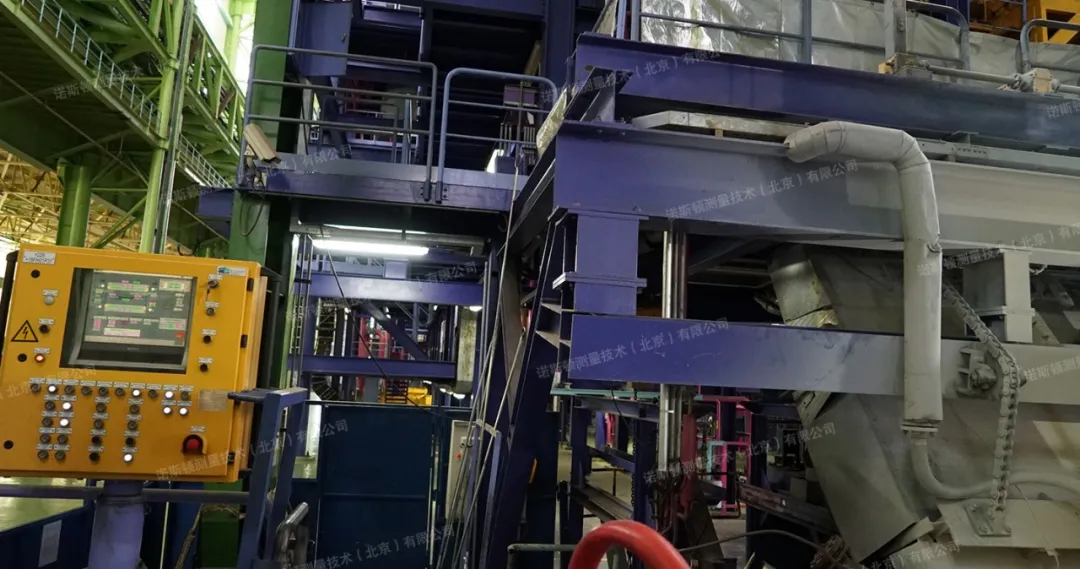

锌锅炉现场图

三维扫描仪采用非接触的测量方式，在不对扫描物体造成磨损破坏的前提下提供可靠真实的三维数据。

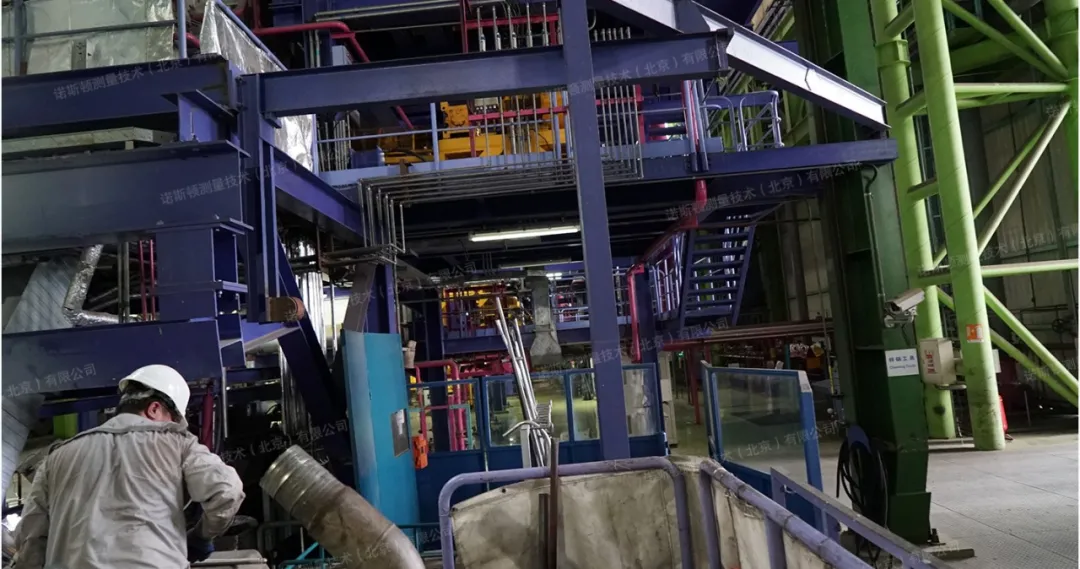

锌锅炉现场图

在本次项目中，需要对锌锅设备进行升级、改造工作，现存在图纸资料缺失、技改与生产协调困难等问题。诺斯顿技术团队采用三维激光扫描技术进行数据采集。

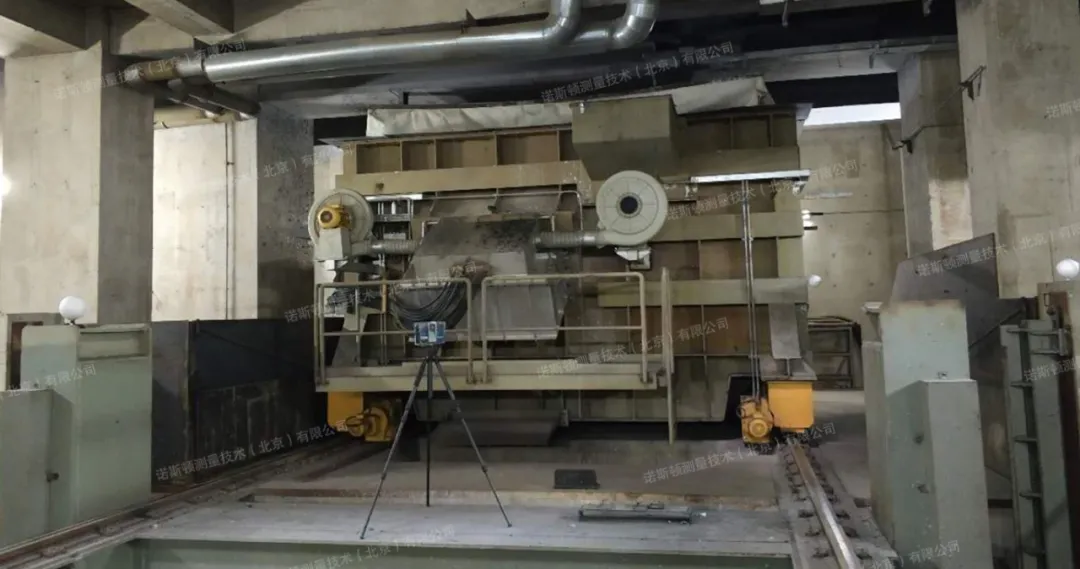

设备三维扫描现场图

首先对被扫描对象进行分析，确定扫描站点数。由于每个扫描站只能得到被测物体部分表面数据，要经过连续重叠的扫描站点拼接才能得到完整的点云数据。

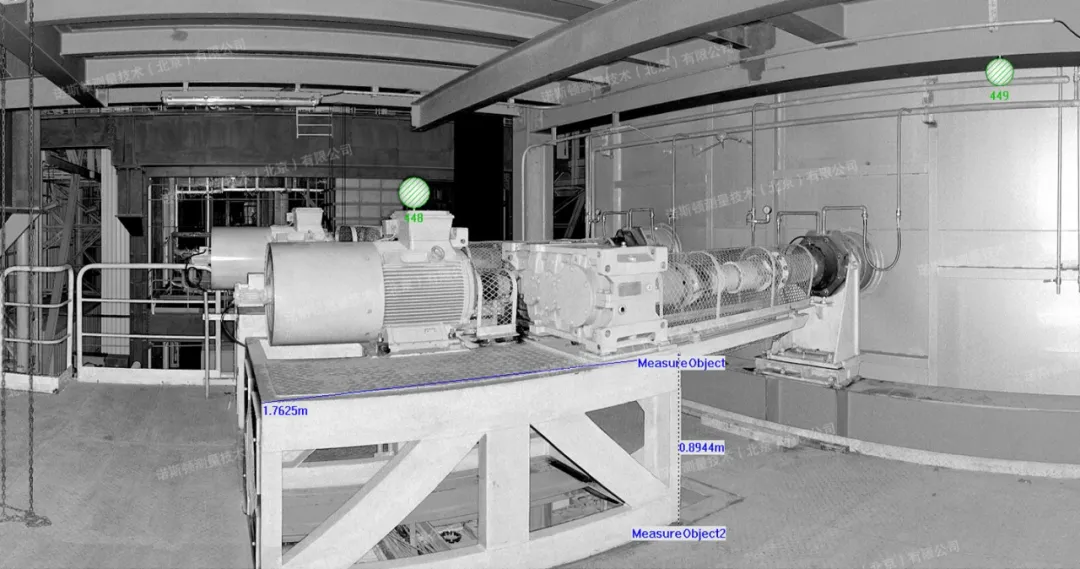

设备三维扫描点云数据图

使用三维重建软件对点云模型进行三维实体模型重建。应用三维重建模型和点云模型制作出检测位置的剖面图和平面图。

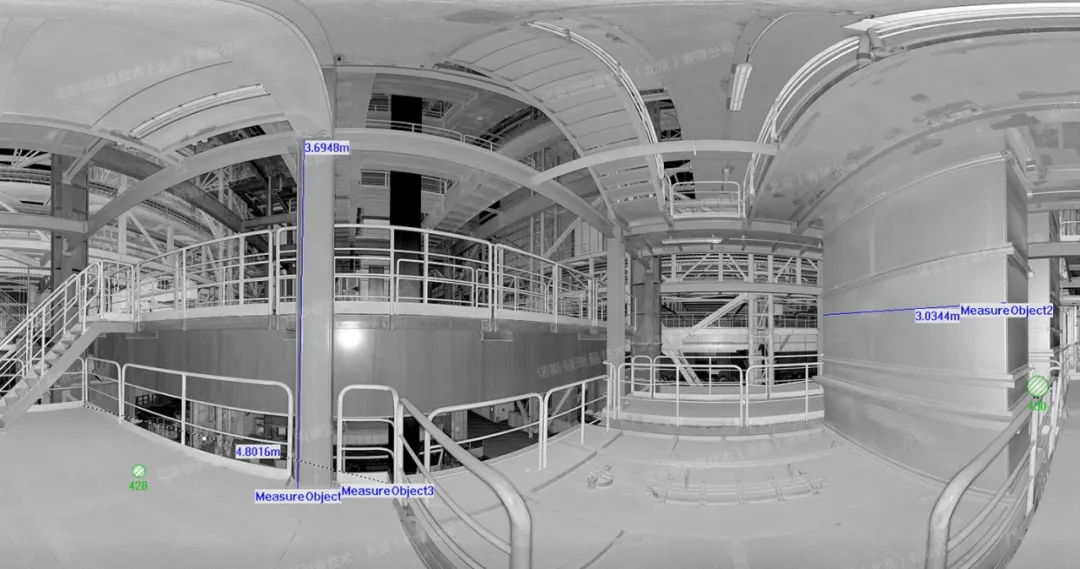

设备三维扫描点云数据图

设备三维扫描点云数据图

将得到的数据导入到专业的三维设计软件中，即可完成产品的逆向设计。通过分析获得的外形数据可以在原有的基础上进行改造和加工。

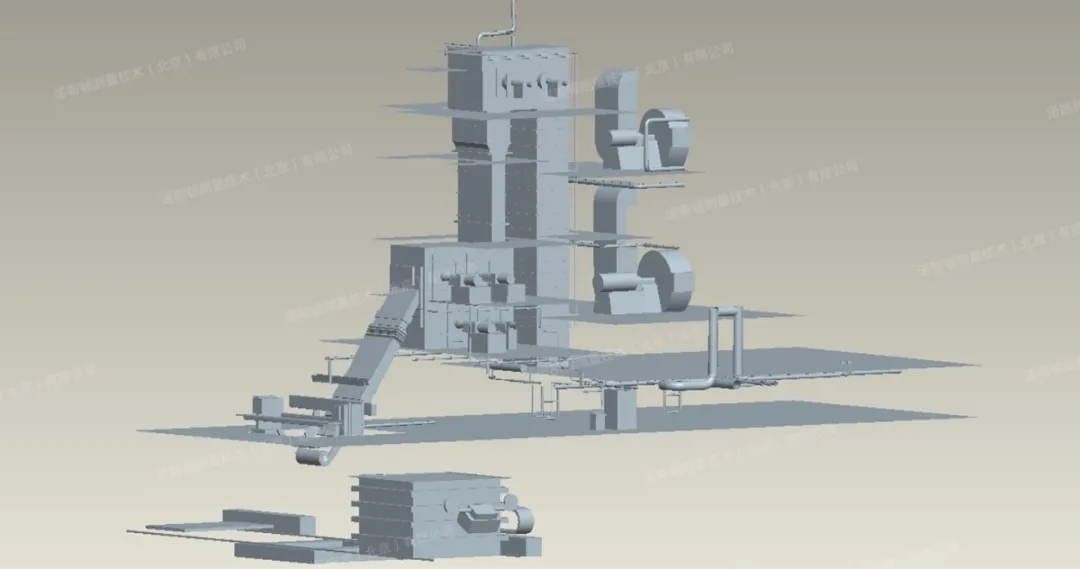

设备三维扫描逆向设计模型图

客户也可在数据上进行相应的分析修改，完成对现有产品的优化改进，更方便快捷且有效的减少因人为误差造成的材料成本浪费。

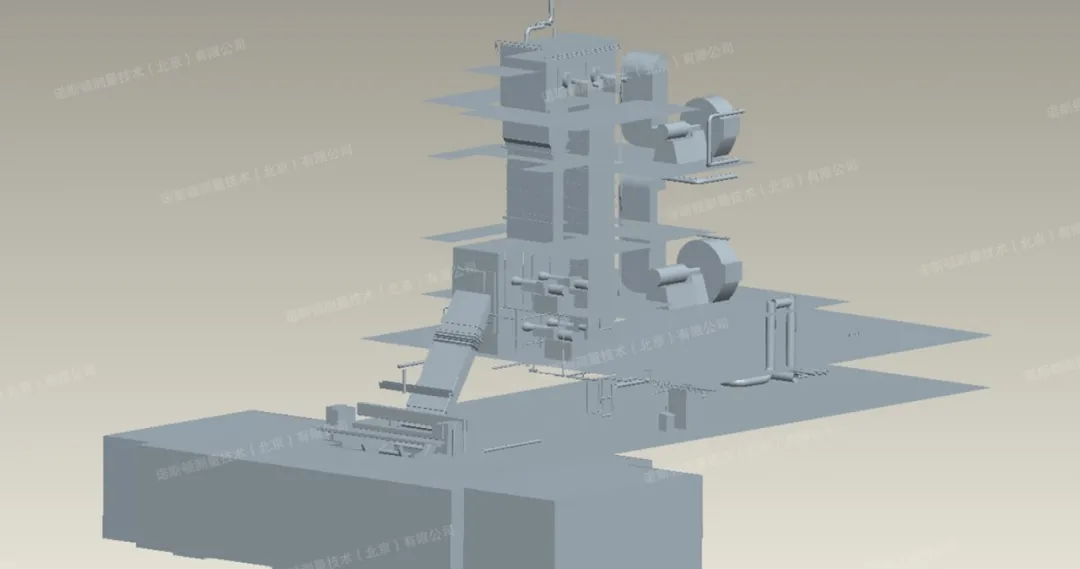

设备三维扫描逆向设计模型图

通过三维扫描后的逆向建模可以实现结构的复刻，对于资料的保存，技术的革新等各方面都有重要的意义。采用三维扫描技术，不仅可以高效、方便、安全地对大型复杂工业设备进行数字化存档，同时还大大节省了人力和物力，具备可行性和优越性等特点。
