【厂房三维扫描改造】BIM技术在厂房改造工程中的应用

案例分类:数字孪生工厂

项目需求:对某工厂进行三维扫描,并依据三维扫描数据逆向建立其厂区内部的BIM数字化模型,并将厂区内部的部件数字化模型进行大场景的调整匹配,真实还原厂区内部的建筑位置及状态,为后期的厂区改造、工作提供最准确的三维原始数据。

在线咨询 010-57408140

解决方案

随着三维激光扫描技术的发展,三维激光扫描作为一种最先进的数字测量方式,不仅高精度采集现场真实坐标数据而且其提供的通用数据,还可以做为后期规划、制图、资料存档、干涉检测等工作的 理想三维数据来源。


在工厂车间扫描过程中,使用三维激光扫描仪最重要的原因是通过三维扫描成像系统可以快速有效的完成工厂结构数字化记录工作,提供高精度的工厂结构三维测量数据。


诺斯顿洛阳工厂厂房改造三维扫描项目案例


本次项目是对洛阳工厂进行三维扫描,并依据三维扫描数据逆向建立其厂区内部的BIM数字化模型,并将厂区内部的部件数字化模型进行大场景的调整匹配,真实还原厂区内部的建筑位置及状态,为后期的厂区改造、工作提供最准确的三维原始数据。



诺斯顿测量|BIM技术在厂房改造工程中的应用

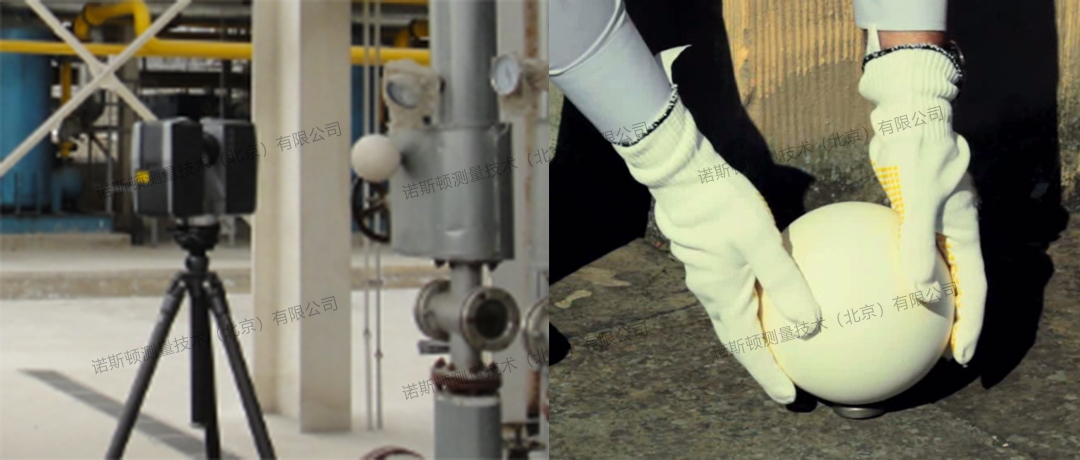

三维扫描设备图


诺斯顿技术团队使用全站仪、三维激光扫描仪等设备对现场数据进行采集,获取高精度的三维点云测量数据。从而满足工厂车间工程测量的要求。



诺斯顿测量|BIM技术在厂房改造工程中的应用

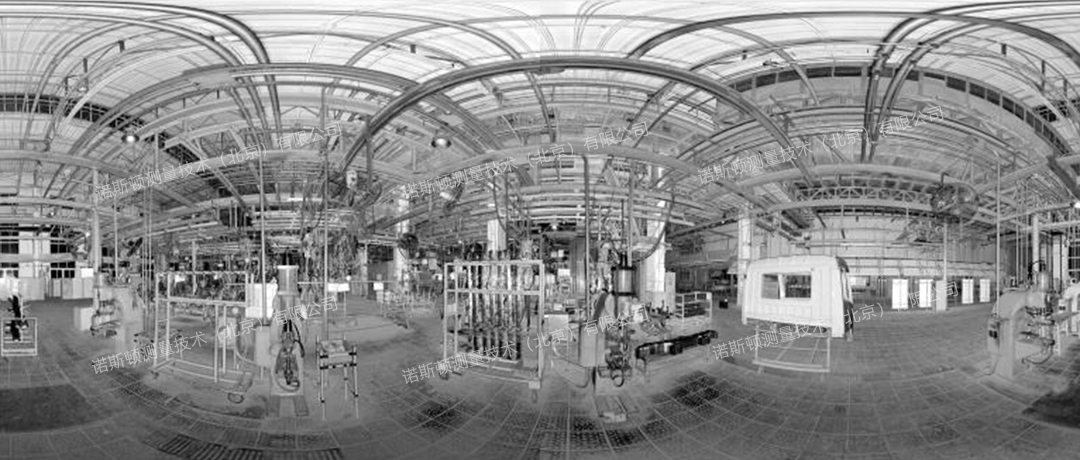

三维扫描现场图


对获取的点云数据进行数据拼接,点云噪点清理,转换RCP格式点云数据,逆向数字化模型。



诺斯顿测量|BIM技术在厂房改造工程中的应用


工厂点云数据拼接


数据采集流程

●利用全站仪对整个厂区布置高精度控制网


诺斯顿测量|BIM技术在厂房改造工程中的应用

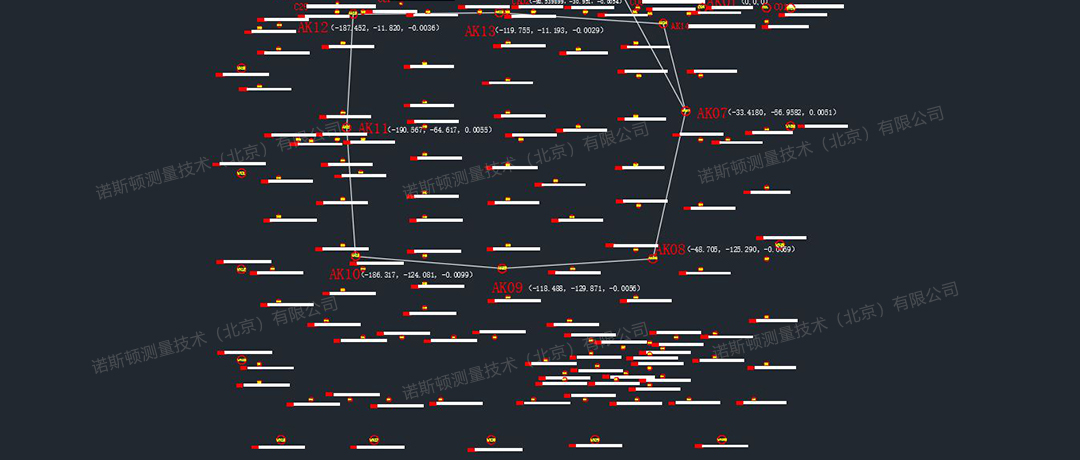

对整个厂区建立高精度控制网


●将点云数据导入软件对每组数据进行拼接


诺斯顿测量|BIM技术在厂房改造工程中的应用

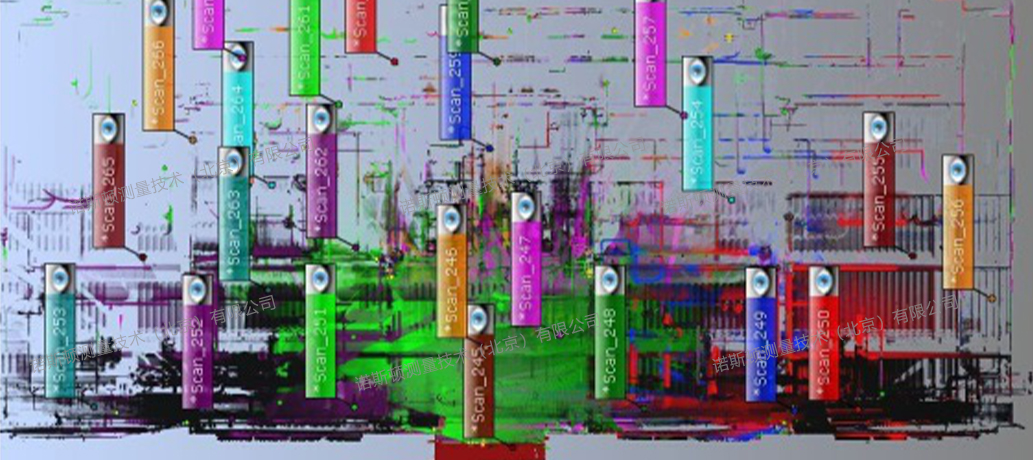

通过三维扫描仪专用软件读取数据、拼接


●将三角网格数据导入设计软件进行逆向设计


诺斯顿测量|BIM技术在厂房改造工程中的应用




诺斯顿测量|BIM技术在厂房改造工程中的应用




诺斯顿测量|BIM技术在厂房改造工程中的应用

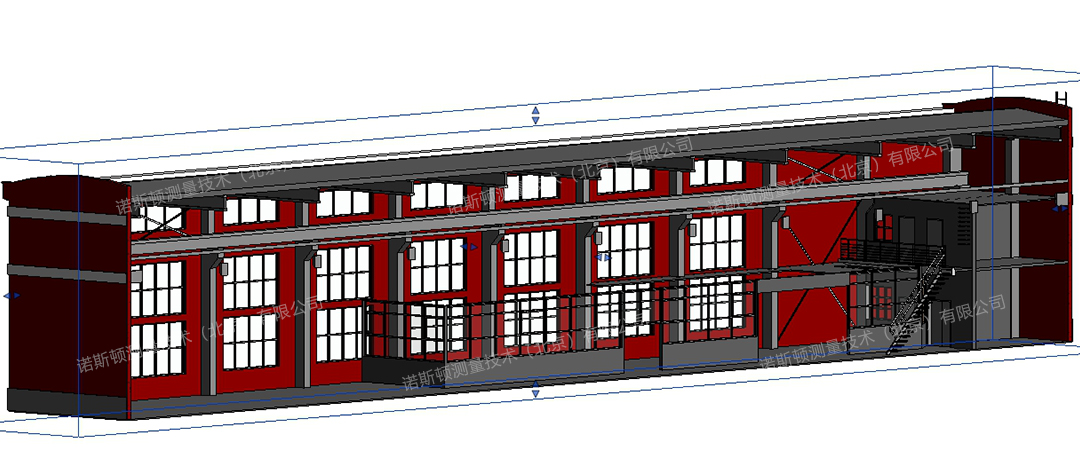

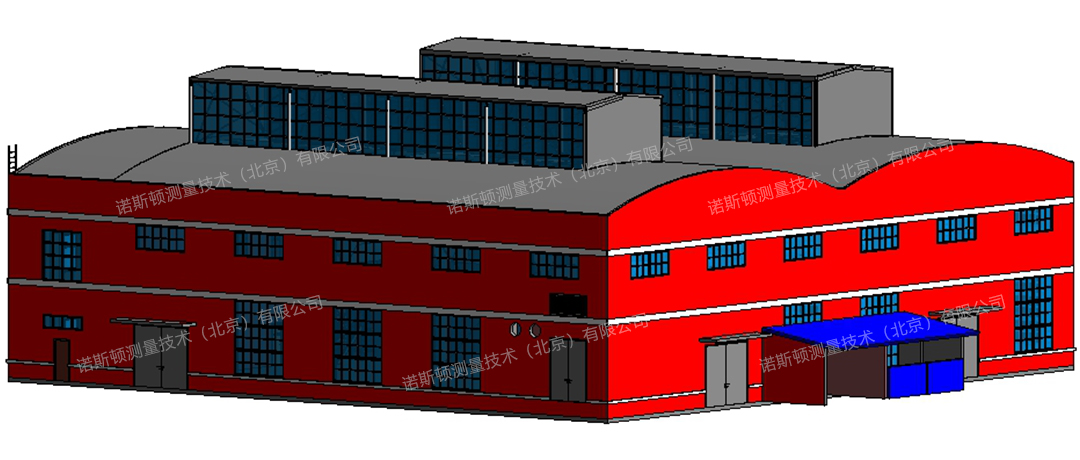

厂房BIM模型


利用点云数据逆向建模后,根据模型可导出cad建筑图纸,为后续设计施工提供便捷


诺斯顿测量|BIM技术在厂房改造工程中的应用

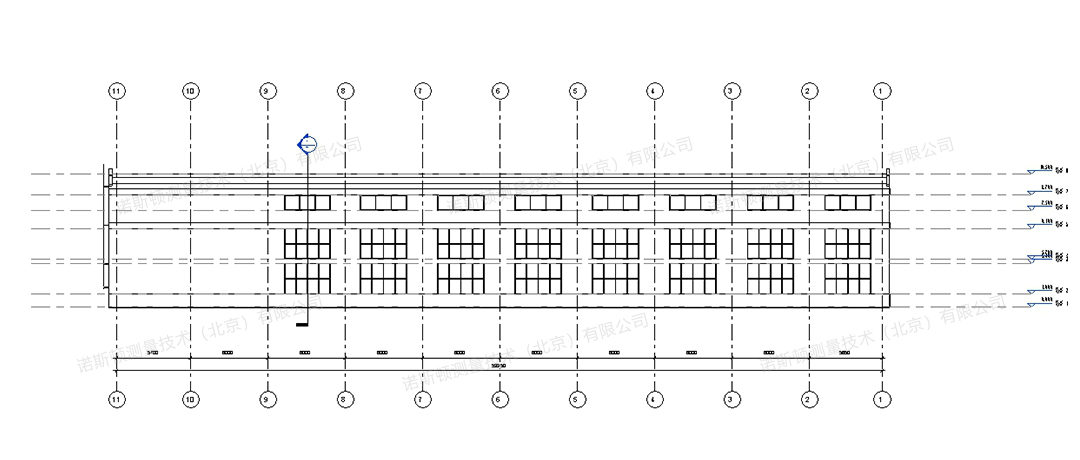

cad建筑图纸


通过采用BIM,建筑公司可以在整个流程中使用一致的信息来设计和绘制创新项目,并且还可以通过精确实现建筑外观的可视化来支持更好的沟通,模拟真实性能以便让项目各方了解成本、工期与环境影响。


诺斯顿测量技术(北京)有限公司是一家以三维扫描数字化及三维测量服务为核心的高新技术企业。诺斯顿服务过多家国内知名单位,具有丰富的项目经验,案例包括:洛阳耐火材料工厂厂房扫描BIM建模、梅溪湖文化馆三维扫描BIM建模、上海星巴克三维扫描BIM建模、古建筑三维扫描、化工厂整体搬迁改造、变电站三维扫描、中石化油库数字化项目、故宫三维数字化、《小小的愿望》、《大人物》、《鼠胆英雄》、《超时空同居》等。
