现在多数建筑室内设计师的方案设计周期，被人为地分成了方案创作的构思阶段和制作表达两个相对独立的阶段，如何利用数字化技术快速表现室内设计创意方案，将设计创意与设计表达直接合二为一已成为关键问题。

三维扫描技术的出现为室内外设计带来了突破性的解决方案，具有快速、精准、完整、便携、智能化等优点，越来越多地被应用于工程建设和建筑内外部设计领域。本期诺斯顿将和大家开启一场关于建筑的3D数字化之旅

某美术学院建筑室内三维数字化项目案例

室内设计专业在艺术设计学科中已经从传统建筑装饰艺术向现代空间艺术及技术进行了转变，以科技发展为依托，与数字化技术相结合。

项目概述：

某美术学院为实现室内设计教学的数字化运用，需要对一处室内建筑进行空间效果设计，建筑整体框架已经建成，现将整个区域进行三维数据获取，通过数据的应用，完成设计构思。

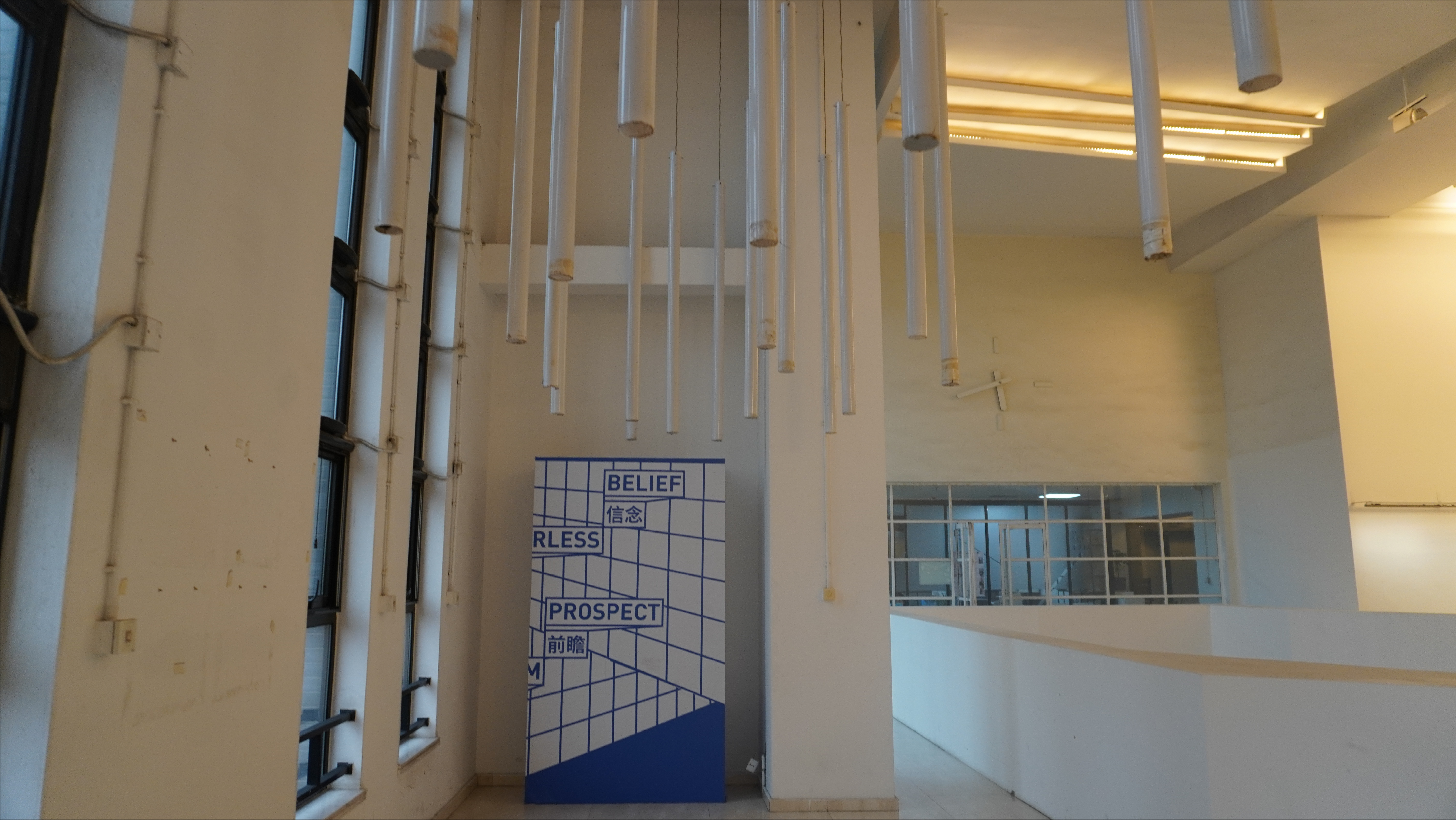

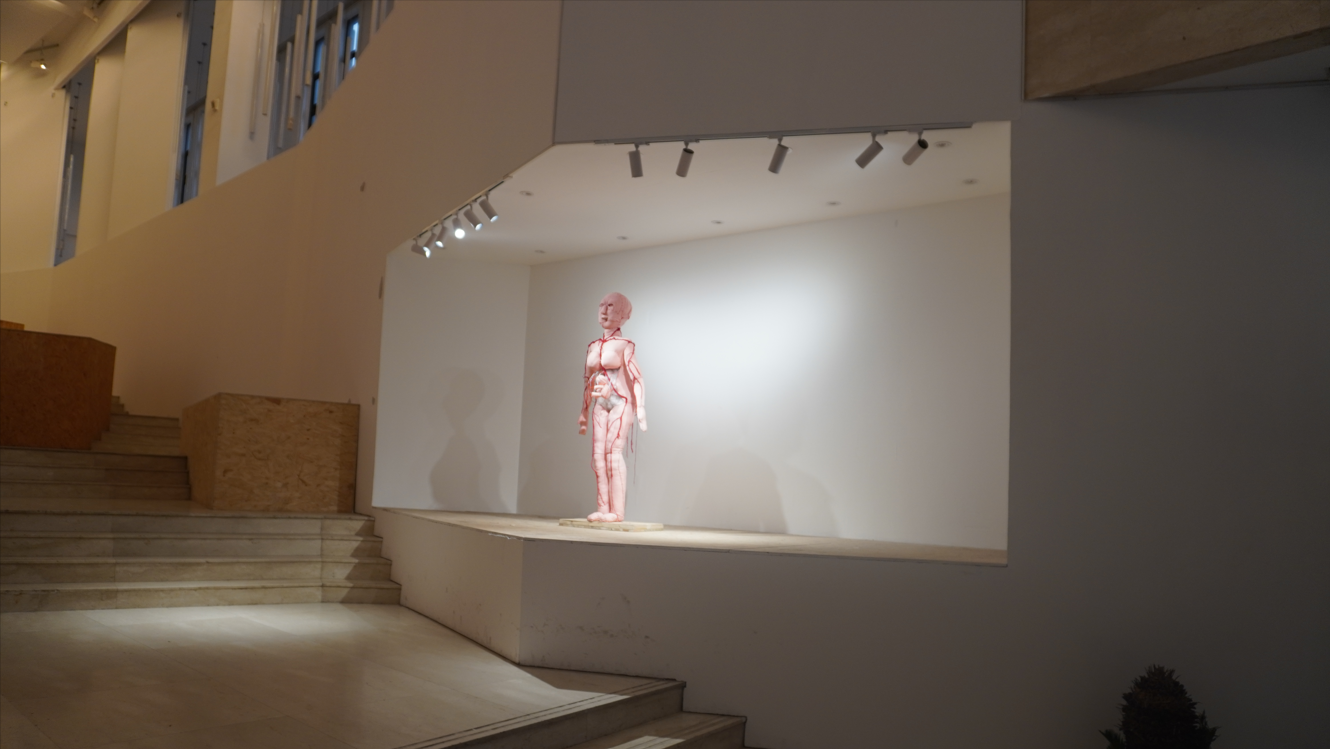

某美术学院建筑室内

技术优势：

采用三维扫描技术可为建筑工程节约大量成本，在不需要破坏现有建筑的前提下，采集建筑室内三维点云数据，再对数据进行后期处理，建模、 运算即可看到现有建筑资料和规划改造之后的效果。

建筑室内三维扫描现场

解决方案：

外业数据采集是整个项目的首要步骤，为获取建筑轮廓及结构特征，诺斯顿技术工程师采用大空间三维扫描仪对室内场景进行多站数据采集工作。

室内场景三维扫描现场

室内场景三维扫描现场

通过专业三维数据处理软件对获得的点云数据进行预处理、配准得到一个整体的点云数据，方便后期应用。

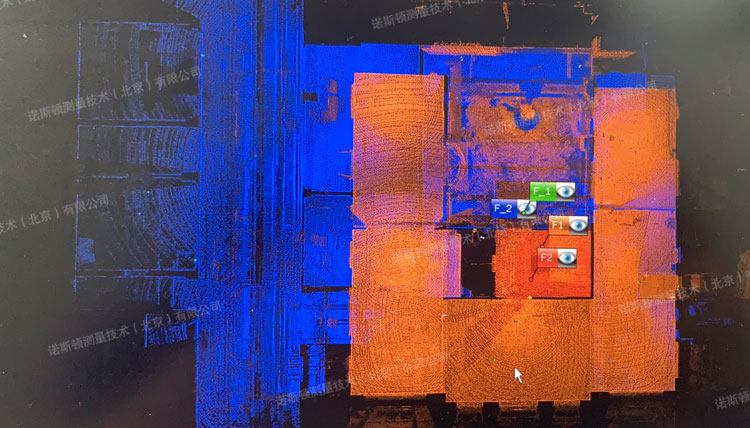

三维扫描点云数据

三维扫描点云数据

按照客户需求，将最终处理后的完整点云数据进行整理交付，客户可依据三维数据作为验收或装修标准、数据存档、建筑体3D模型制作等。

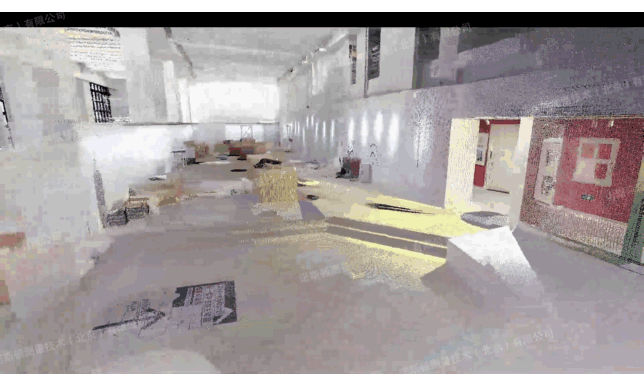

建筑三维扫描点云数据漫游

利用三维激光扫描技术获得的建筑室内三维点云数据，是真实的、可量测的，并且可以长期保存在数据介质中，供以后建设、设计和恢复重建时参考应用。

建筑三维扫描点云数据漫游

在三维数字化技术作用下，建筑室内设计师可以通过数字化的方式展现自己的想法与设计，不仅赋予了艺术全新的概念和无穷的表现空间，也给传统的创意设计表现带来了划时代的变革。

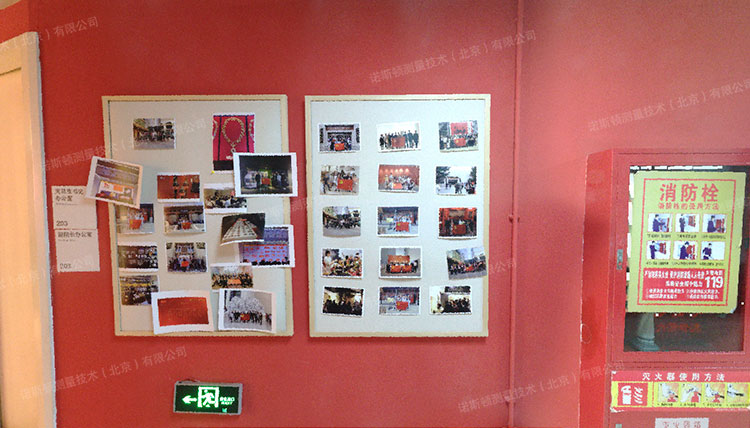

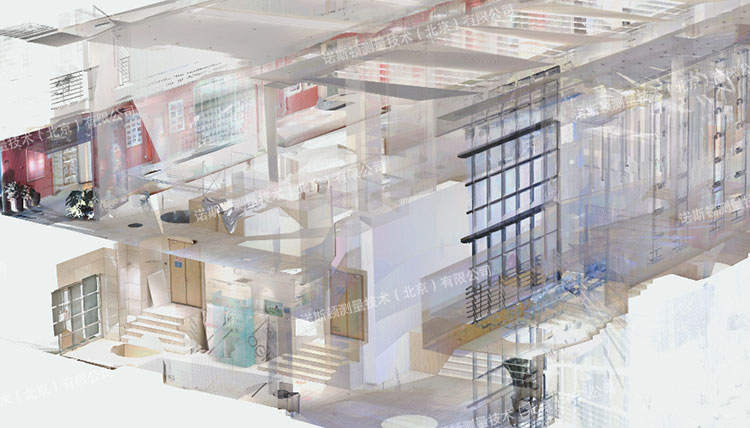

建筑三维扫描彩色点云数据

某古建筑室内木雕构件三维扫描数字化

古建筑是历史文化的凝聚物，不同时代的建筑代表了不同的政治文化和审美标准，有着其独特的风格和独到的美。

棹木抱梁云

该项目通过使用T-SCAN hawk三维扫描仪，完整、快速地采集棹木抱梁云的三维数据，充分做到了对古建筑的保护，所得到的数据满足古建筑数字化存档与修复所需的完整性和精准性。

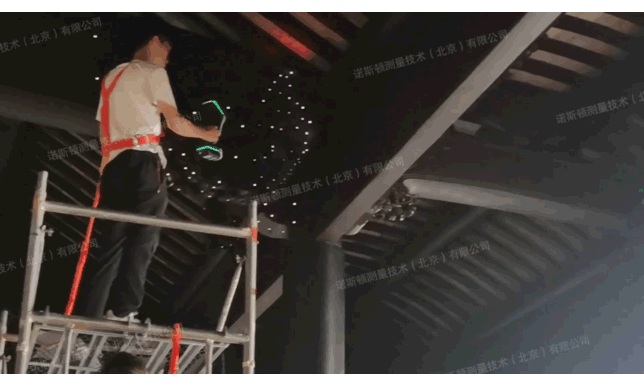

棹木抱梁云三维扫描现场

通过对数据的处理分析，可找到古建筑变形、残缺的地方，结合计算机技术，可对建筑进行变形修缮、破损修补或模拟复原等操作。

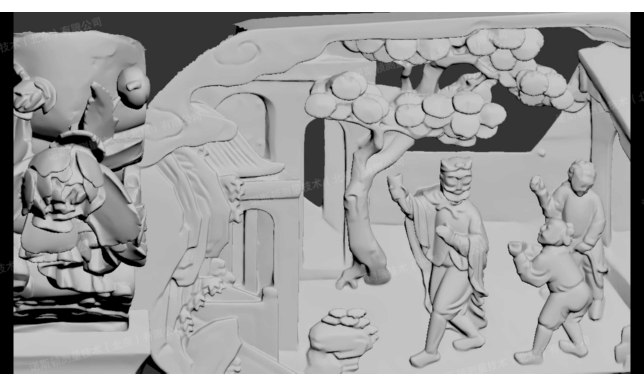

棹木抱梁云三维模型

利用三维点云数据得到的3D数字模型，或直接按照一定比例完成3d打印实现实景参观，或结合文创元素进行设计美化后制作衍生品可供市场销售等。

棹木抱梁云三维模型

某建筑大楼及室外场景三维扫描数字化

采用三维扫描对该项目建筑物进行扫描，得到建筑的点云数据，对点云数据进行降噪、拼接等处理形成整个建筑的三维点云数据。

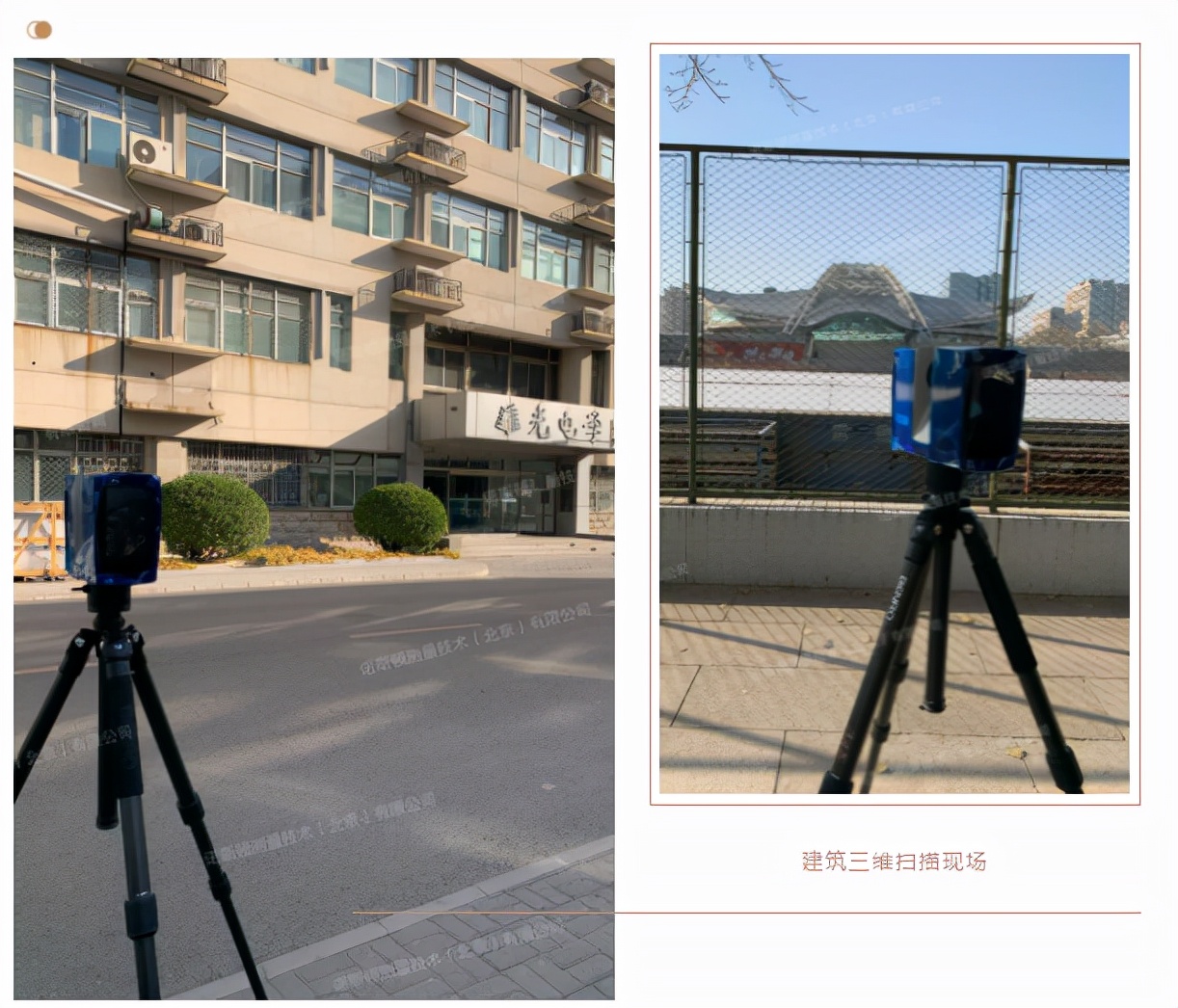

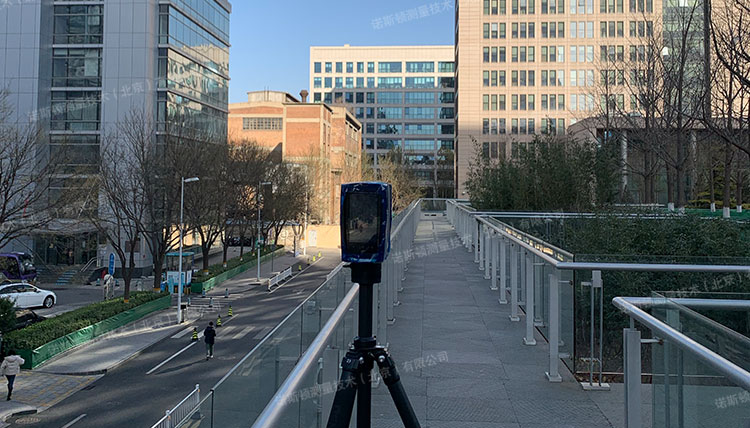

建筑三维扫描现场

数据与真实建筑是1:1的比例保存在电脑中，可以用来做点云漫游，测量建筑面积，对设计图纸的预判，检测建筑制造质量等等；

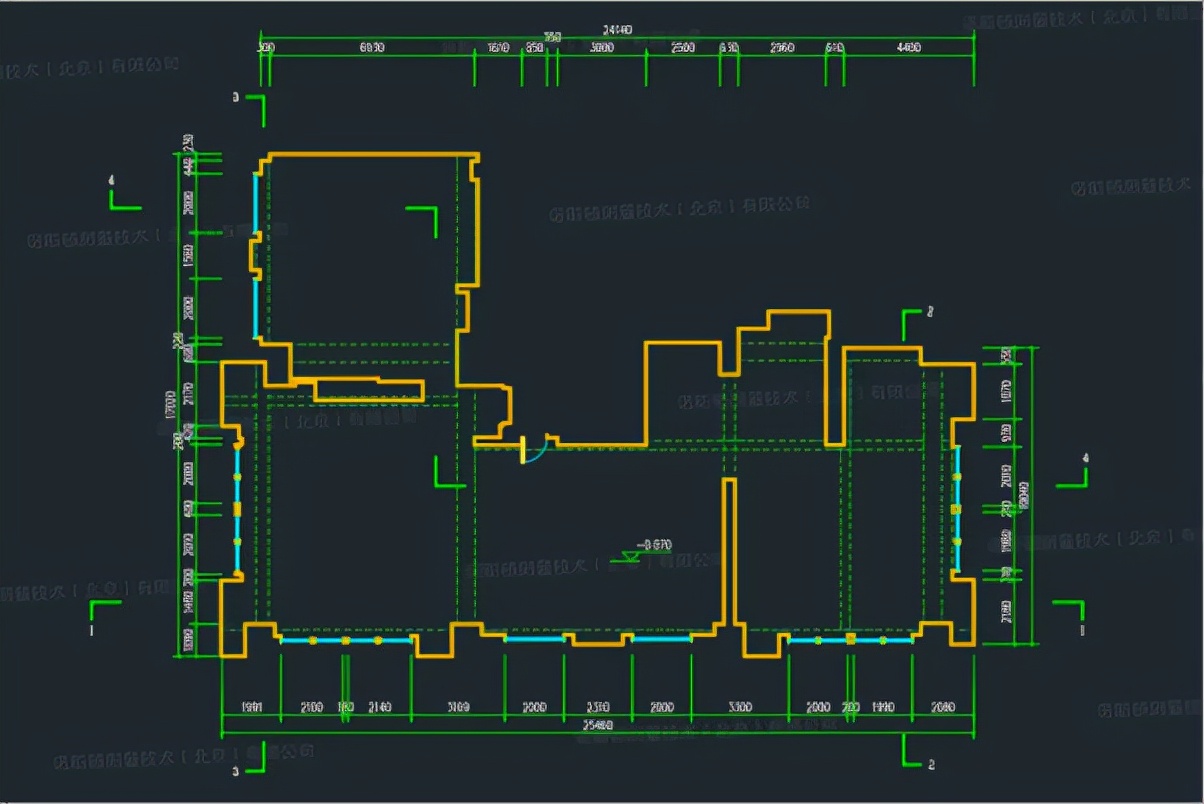

将点云数据导入CAD软件中，通过技术人员操作最终得到建筑立面图，包含整体的外立面、改造部位展开面等。

使用三维扫描技术，可对现有大小建筑逆向三维建模存档、BIM信息采集，运用此项技术，小到室内外装饰装修设计、建筑修缮、现代钢结构虚拟装配、异形建筑模拟构建。大到园区、景区重新设计规划、改造工程皆可通过三维运算、模拟之后再实施施工。
