诺斯顿天津天塔均压舱三维扫描项目案例

对于大型钢结构建筑，由于钢铁有较好的延展性，在受力时其变形较为复杂，单点检测无法很好的反映天塔变形情况。

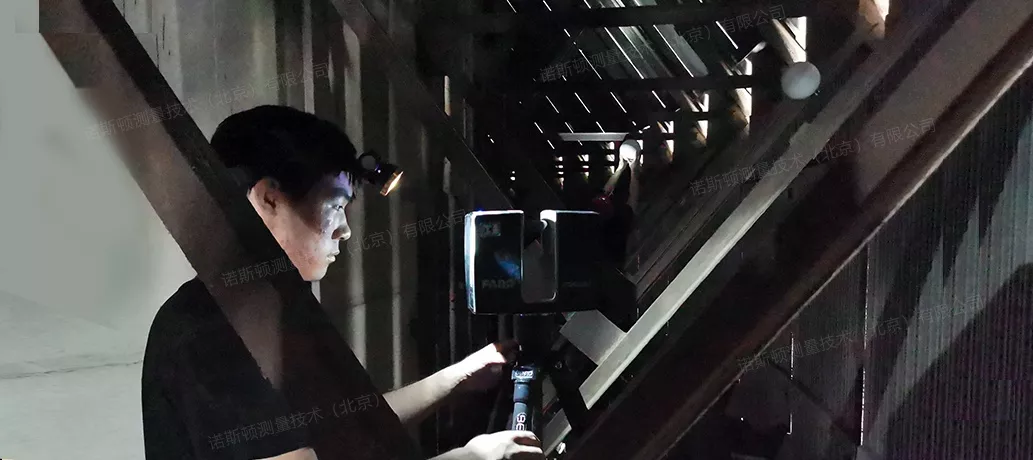

均压舱三维扫描现场图

为了获取完整、全面、连续、关联的全景点点云数据。诺斯顿技术团队采用FRAO三维扫描仪对天塔均压舱进行多角度、多方位的结构变形测量，快速获取钢结构表面的精确数据。

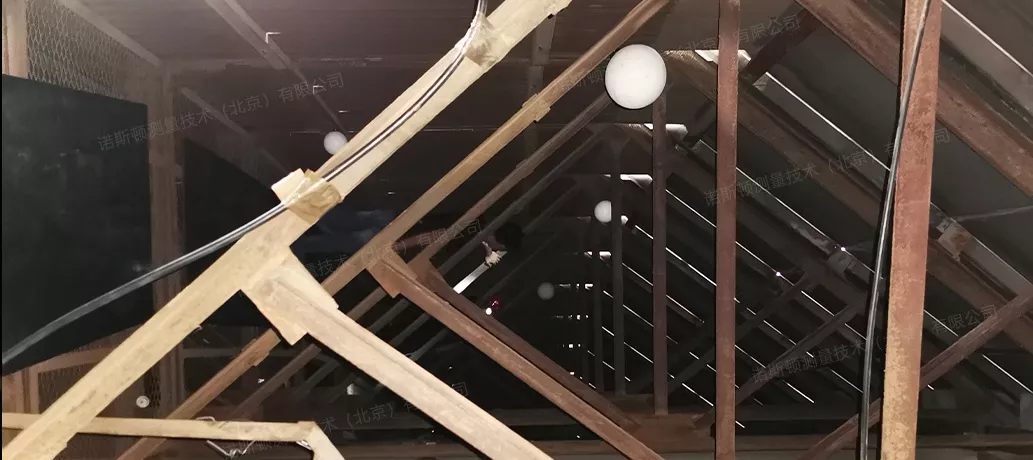

均压舱钢结构三维扫描站点分布图

由于在点云数据获取过程中，会不可避免地产生冗杂数据以及噪声数据。对可以通过肉眼识别出噪声点进行手动删除，无法直接识别的噪声点，则采用软件自动识别噪点并删除。去噪完成后进行点云拼接处理。将完整的点云数据导入建模软件中，构建钢结构整体的三维模型。

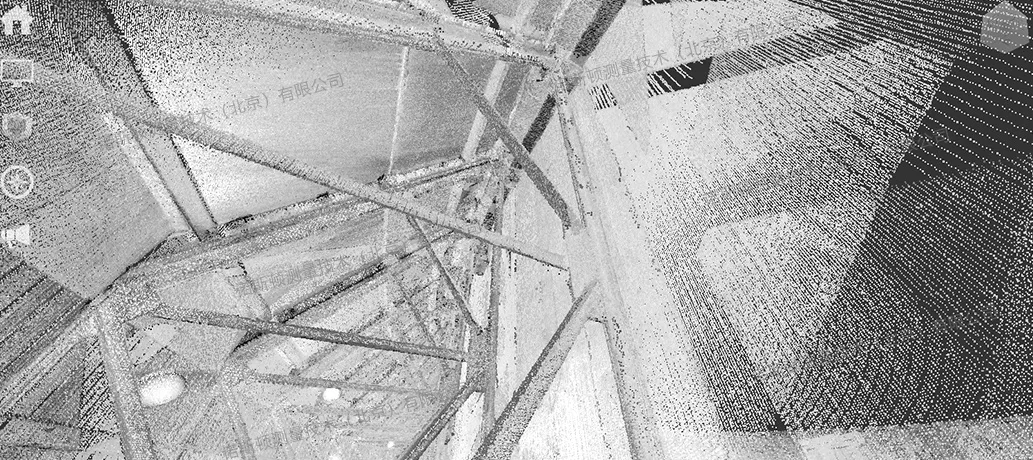

均压舱钢结构部分点云图

均压舱钢结构部分点云图

将整体的三维模型导入专业软件中与设计模型进行匹配，对比分析出实体模型相对设计模型发生的形变及位移值，从而检测钢结构的变形情况。

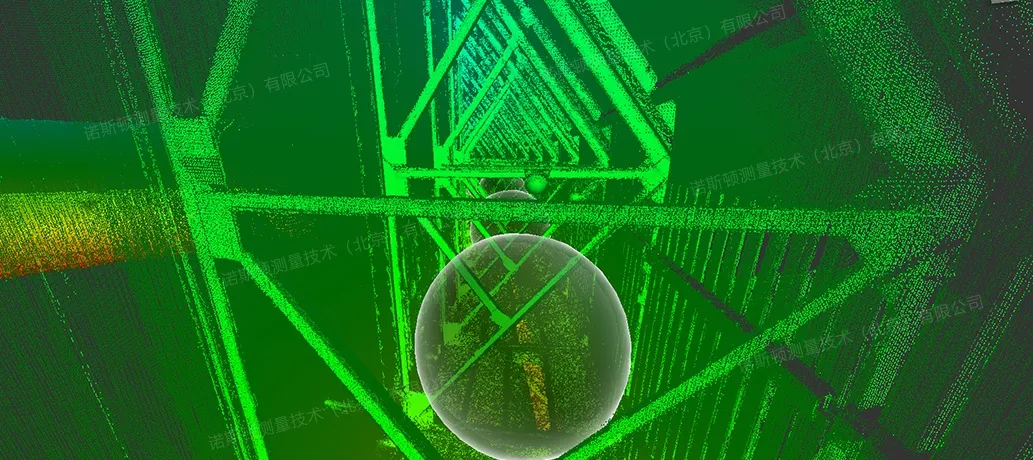

均压舱钢结构部分点云图

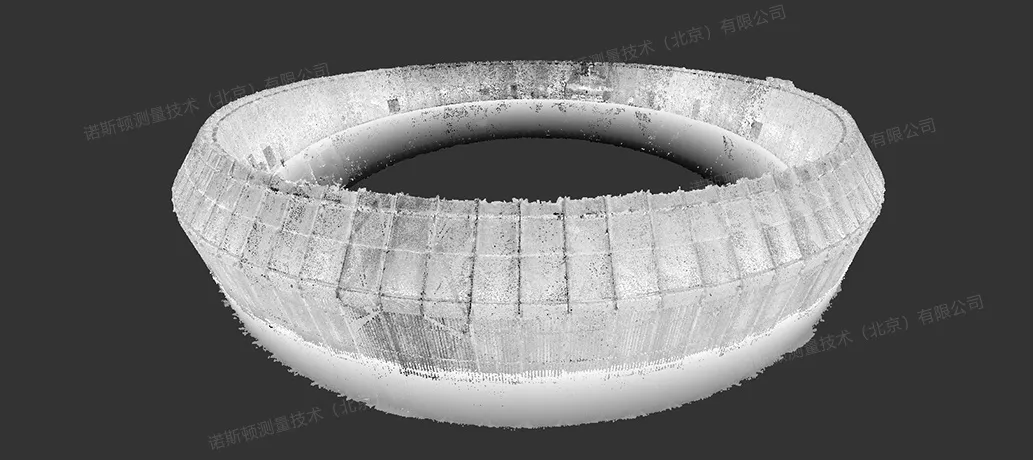

均压舱钢结构整体点云图

由此可见，三维激光扫描技术在进行异型钢结构变形检测技术具有快速、精确、全面获取处理和分析数据的优点，完全能够适用于异形钢结构变形检测测应用需求。同时三维扫描技术也在逐渐改变传统的测量方法，越来越多常规测量无法完成或很难完成的领域正被三维激光扫描技术攻克着。
