三维扫描技术带你探索神秘洞穴“ 石花洞 ”

案例分类:文博考古

项目需求:诺斯顿有幸参与到石花洞建设初期三维数据采集项目中。由于岩溶洞穴为自然形成,洞体变化差异很大,洞内高低不平、宽窄不一,为了保证洞穴三维扫描数据的精准性,诺斯顿为石花洞三维数据采集制定实施方案。

在线咨询 010-57408140

解决方案

溶洞是碳酸盐岩或其他可溶性盐类地层,经溶蚀作用而形成的复杂空洞体系。



洞内的石钟乳、石笋、石柱、石旗、石幔、石花等,洞穴堆积及洞内的古人类、古生物、古文化遗迹等,构成了重要的岩溶洞穴旅游景观。



“石花洞”| 探寻大地深处的奇景

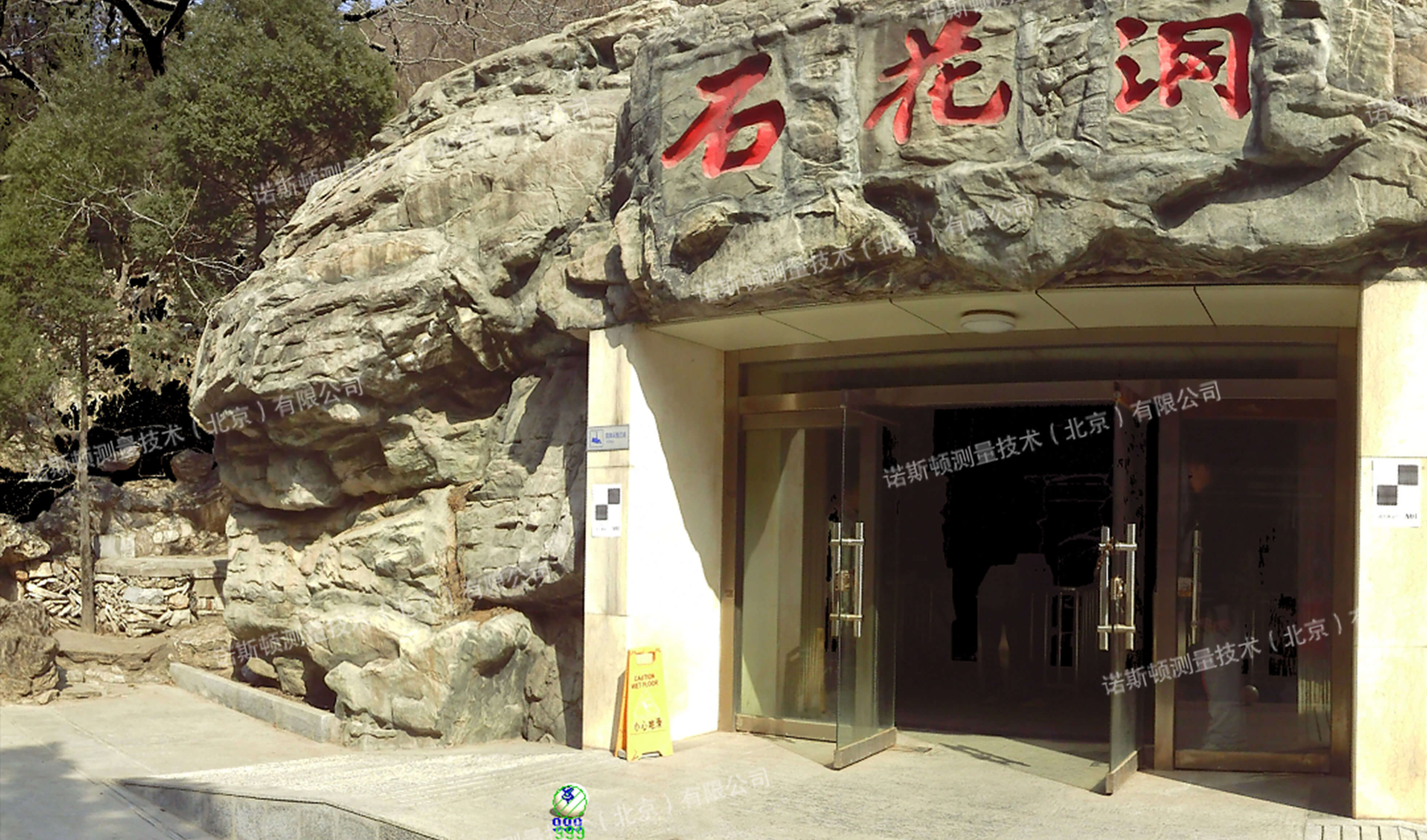

石花洞又名潜真洞、十佛洞(石佛洞),形成于七千万年前的造山运动。地处北京房山区西山深处,距北京市中心仅40公里。是中国第一座以岩溶洞穴自然景观为主题的地质公园。



石花洞洞体为层楼式结构,上下共七层,第一至六层为旱洞,第七层为地下暗河。洞内层层相连,洞洞相通,拥有北方罕见的地下溶洞奇观。



洞内常年恒温13摄氏度,游览长度达2500米,深度150米,游玩全程,相当于攀爬了60层高楼。开放部分还安装了彩色灯光,和各种石笋石花一起构成了奇幻瑰丽的景观,观赏和摄影都十分合适。




三维扫描技术在大型溶洞中的应用


由于岩溶洞穴开发开放后,大量的人群到洞内活动,对洞穴的景观环境进行冲击破坏,再加之岩溶洞穴自然景观的脆弱性和洞穴开发工程的影响,无法实现溶洞资源的充分利用。



三维激光扫描可在复杂的场地及环境条件进行深度扫描,作为一种高效率、高精度的测绘应用技术,可对地下矿洞、溶洞进行全方位扫描,进而获得相应的空间三维数据,提高开发和应用的效率。



诺斯顿“石花洞”三维扫描项目案例


为了更好的开发和保护岩溶洞穴的自然景观,在石花洞开发建设初期,对洞区的岩溶地质构造、水文地质条件、岩溶洞穴的形成与发育规律、洞穴开发建设条件等,进行了调查及勘察测绘。



诺斯顿有幸参与到石花洞建设初期三维数据采集项目中。由于岩溶洞穴为自然形成,洞体变化差异很大,洞内高低不平、宽窄不一,为了保证洞穴三维扫描数据的精准性,诺斯顿为石花洞三维数据采集制定实施方案。



对洞窟以及岩体结构进行三维激光扫描测量并使用工程测量全站仪以及卫星定位设备GPS/RTK对整体岩洞坐标定位并与三维扫描数据对接。测量范围包括洞口处以及洞内2000米左右范围,含地下2-5层。

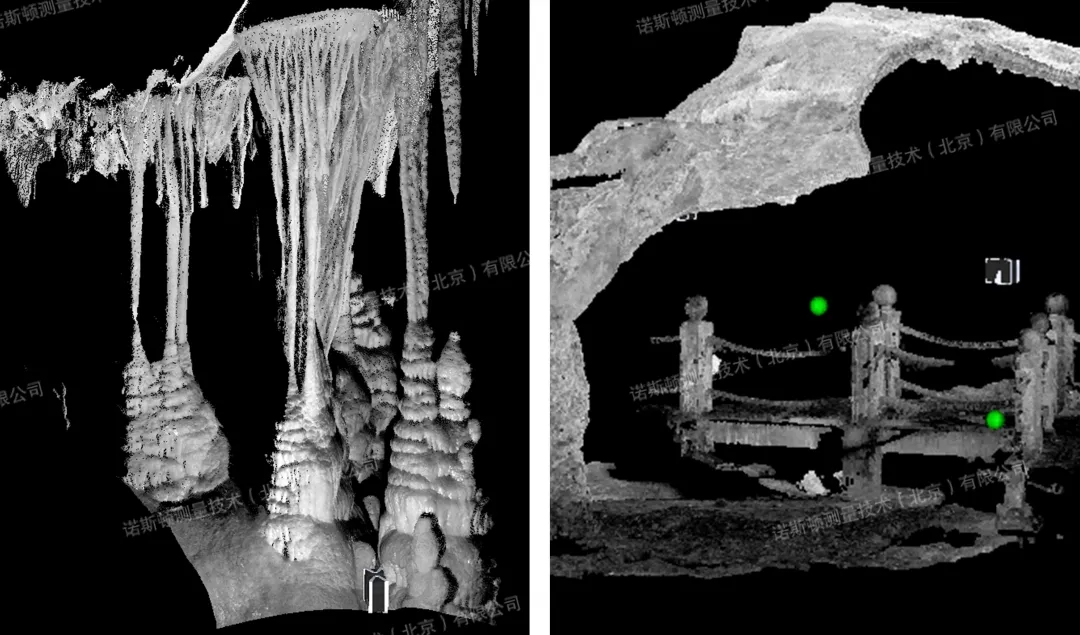

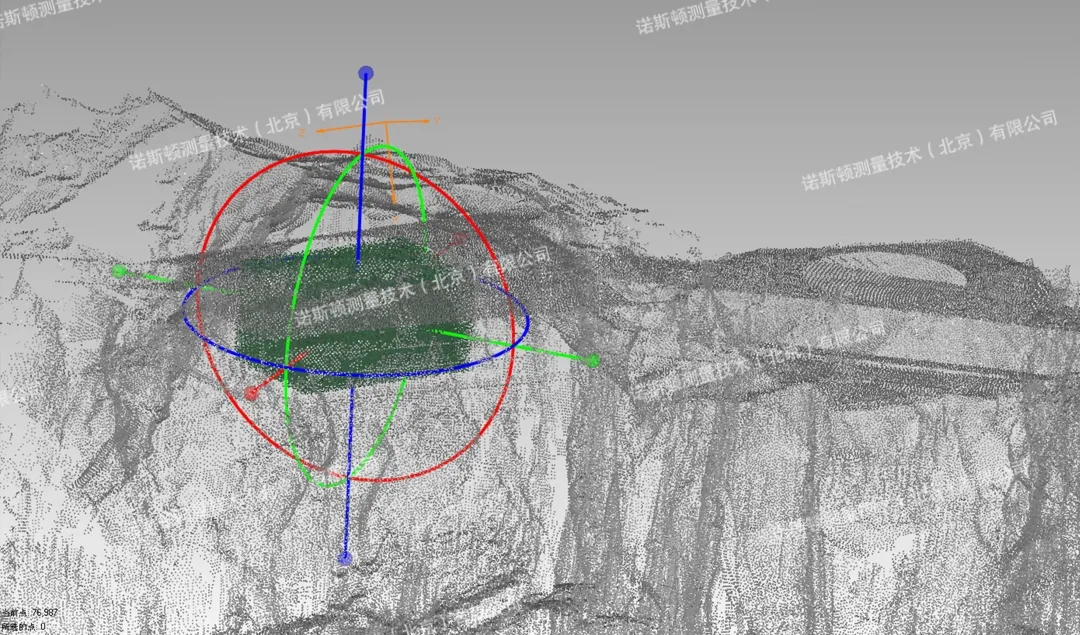

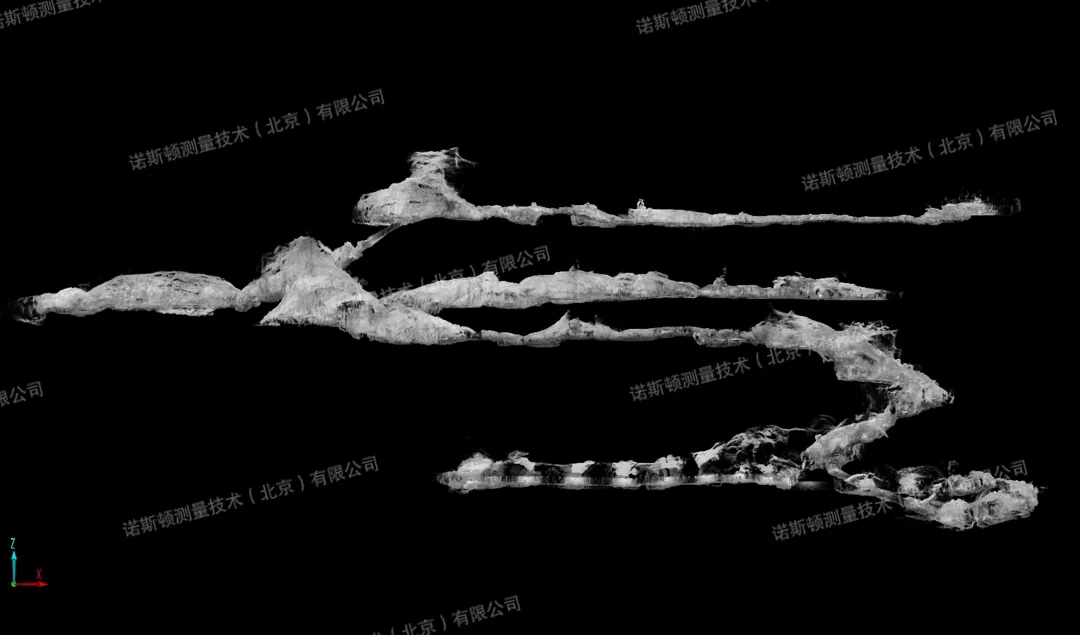

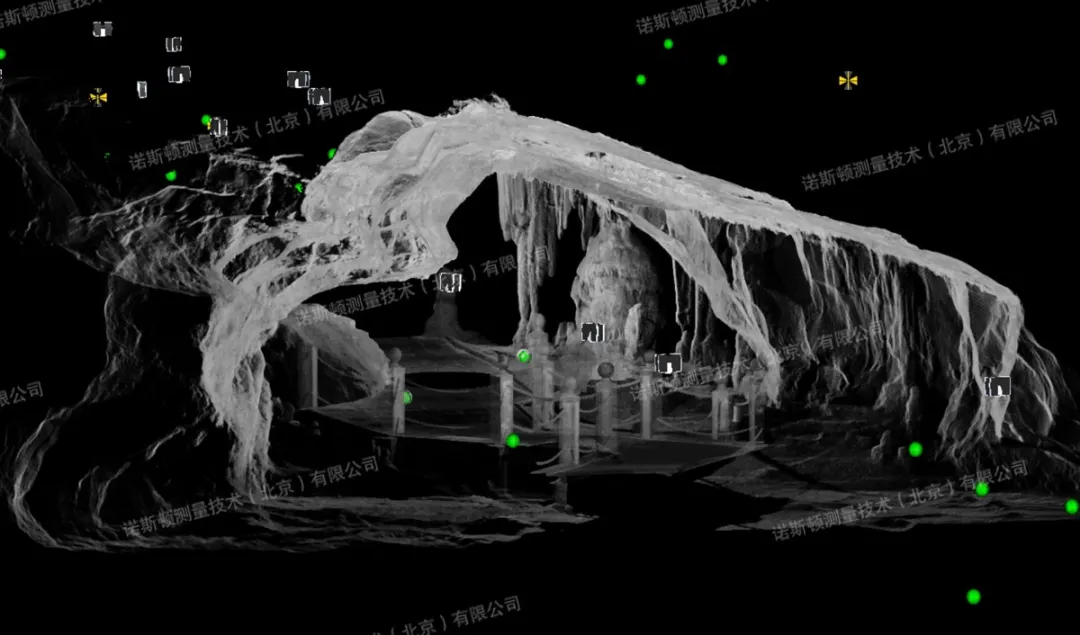

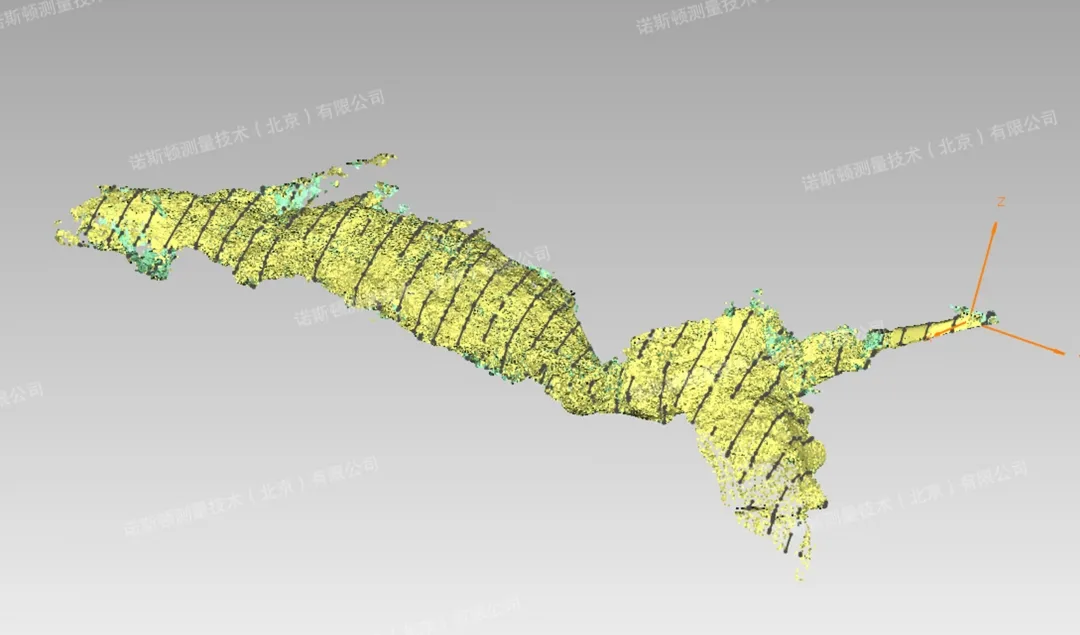

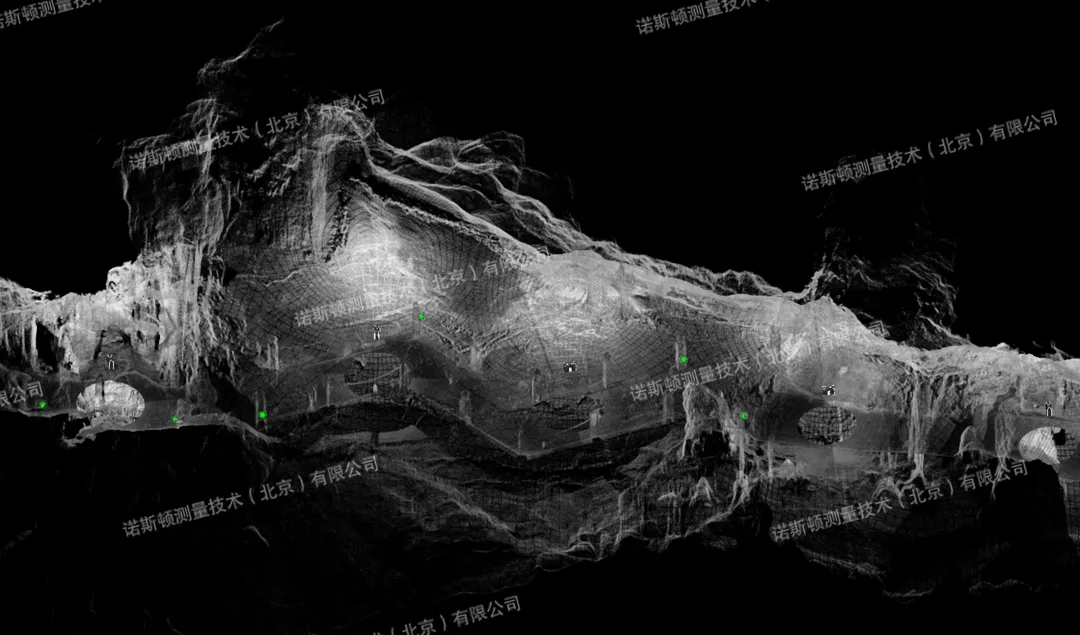

通过对获取的溶洞点云数据进行噪点剔除、精简、转换坐标和拼接处理,完成后用SCENE可直接生成浏览视频。运用专业软件建立溶洞三维模型,完成体积计算、平、剖、断面输出,该项目成果可以很好地应用于溶洞旅游路线规划、宣传、管理等;



利用三维扫描技术不仅为洞穴内部地貌形态构建、洞穴内部地貌三维可视化,虚拟洞穴内部地理场景构建提供了数据源,还为洞穴研究人员和非专业人员进行洞穴地貌、考古、矿产、旅游提供有效的技术支持。



诺斯顿测量技术(北京)有限公司是一家以三维扫描数字化及三维测量服务为核心的高新技术企业。诺斯顿服务过多家国内知名单位,具有丰富的项目经验,案例包括:国家电网三维可视化数字管理平台数据供应商、南方电网三维可视化数字管理平台数据供应商、中国中车数字化工厂项目、中石油中石化油罐容量计量项目、鞍钢集团数字化工厂三维项目、北京大剧院三维扫描项目、梅溪湖文化馆三维扫描逆向工程、中石油库数字化项目、故宫三维数字化、《八佰》、《囧妈》、《小小的愿望》、《超时空同居》等。


电话:010-57408140   更多精彩案例可关注微信官方公众号”诺斯顿“(ID:nothton);
