塑料部件在当今社会中越来越受欢迎，因为它们具有轻便、耐用、易于制造和低成本等优点。

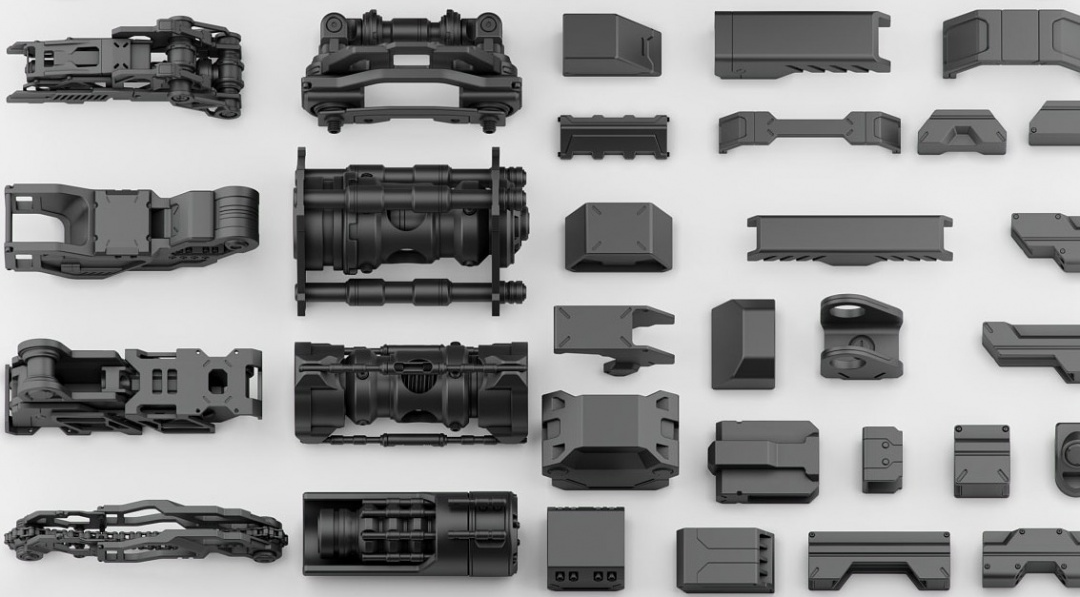

▍图片来源网络，如有侵权联系删除

随着科技的发展，塑料部件的应用范围也在不断扩大，从日常用品到汽车、航空、航天、电子、医疗等领域，塑料部件都发挥着重要作用。

注塑部件三维扫描检测解决方案

当今制造业领域，质量控制和生产效率至关重要，如何实现精准的质量控制和生产优化是首要问题。

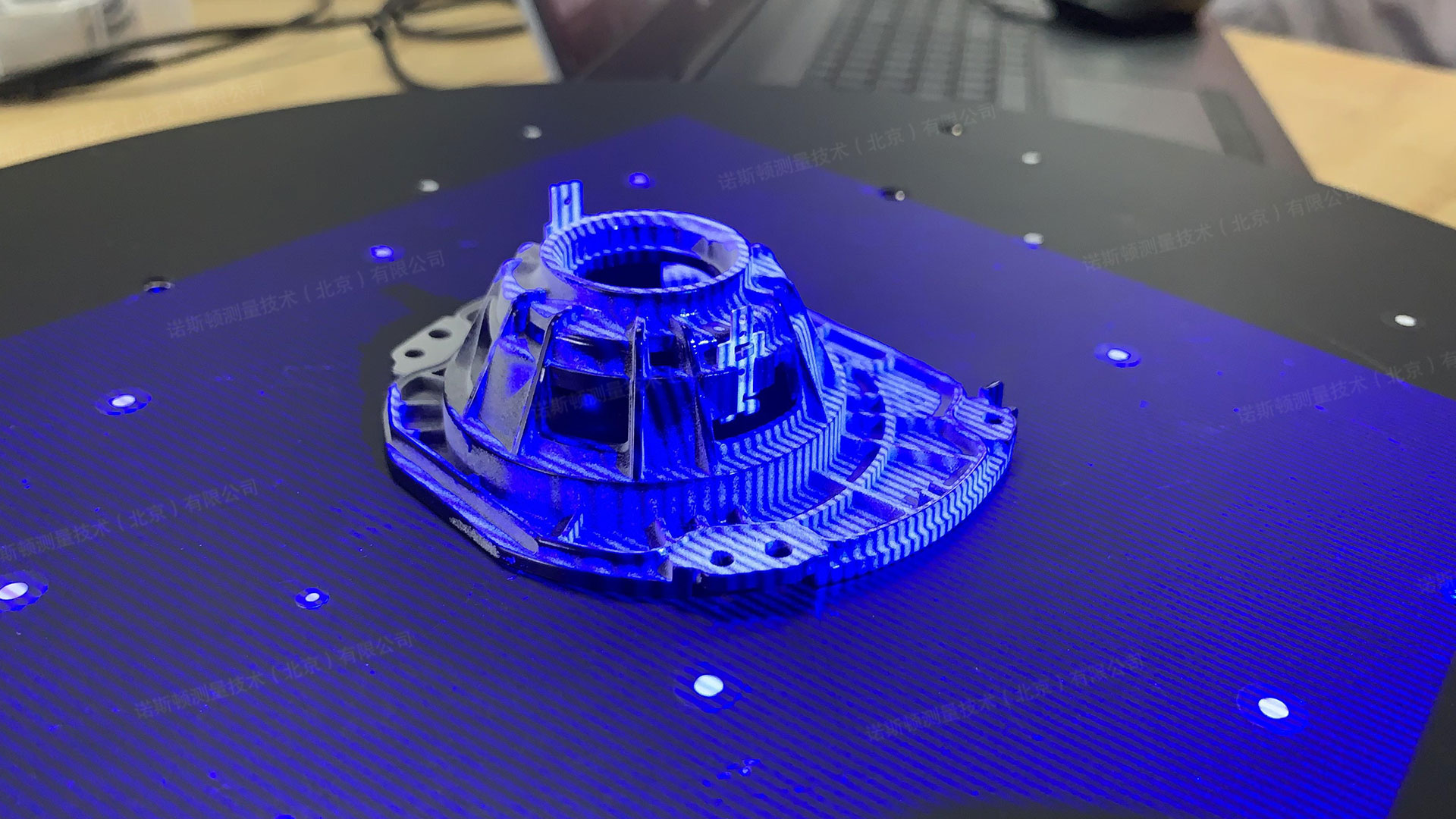

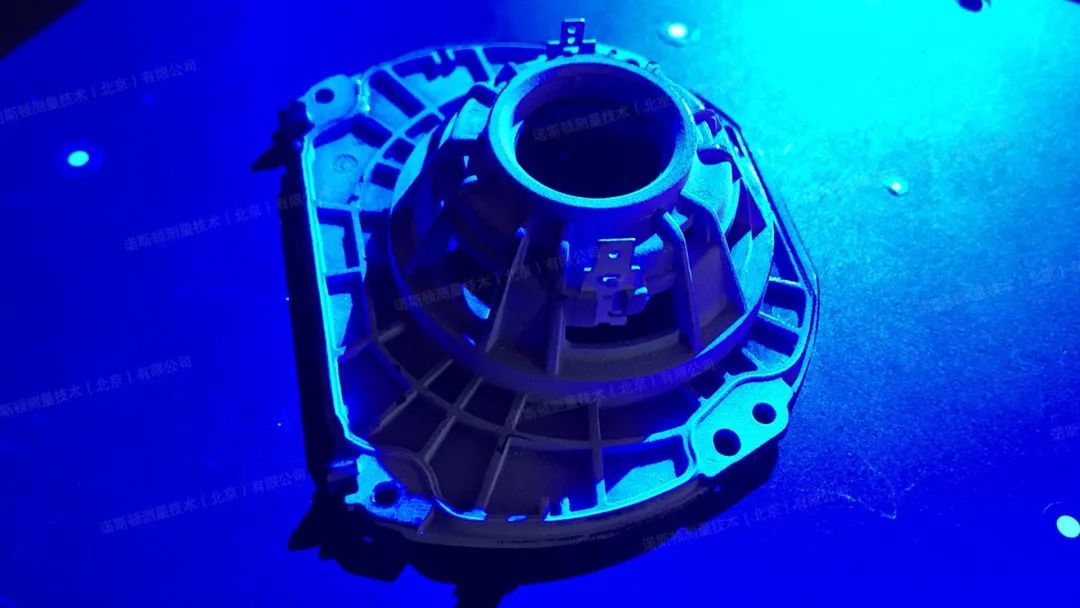

▍塑料部件三维扫描现场

注射成型是制造塑料制品的主要方法之一。三维扫描检测可以快速准确地检测注塑样件的形状、尺寸、位置等参数，以及产品偏差、材料厚度等细节信息。

项目概述

本次扫描的塑料部件，是某款产品的内部组成部分，为确保产品的合格性，需要对塑料部件扫描，并与数模对比进行全尺寸检测，以确定产品是否符合标准。

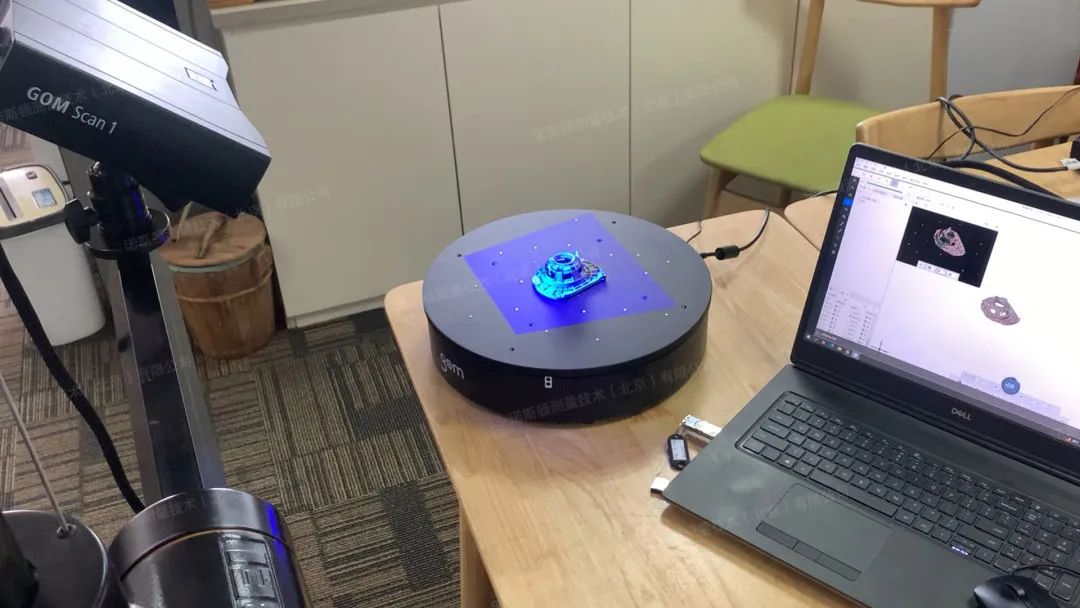

▍塑料部件三维扫描现场

项目痛点

在传统的塑料制造过程中，质量控制通常需要依靠人工进行视觉检查和测量。这种方法存在着人为主观因素的干扰，可能会导致错误的判断和缺陷的漏检。此外，传统方法也非常耗时，制约了生产效率的提升。

▍塑料部件三维扫描现场

解决方案

使用ZEISS GOM SCAN 1 三维扫描仪，能够在短时间内对塑料部件进行全面扫描，精确捕捉部件的形状和结构信息。

▍塑料部件三维扫描现场

该扫描仪的投影单元基于蓝光技术，测头采用细条纹蓝光，因此可在图像采集过程中有效过滤环境光干扰，搭配测头的软件持续监控测头状态，以确保3D测量数据质量。

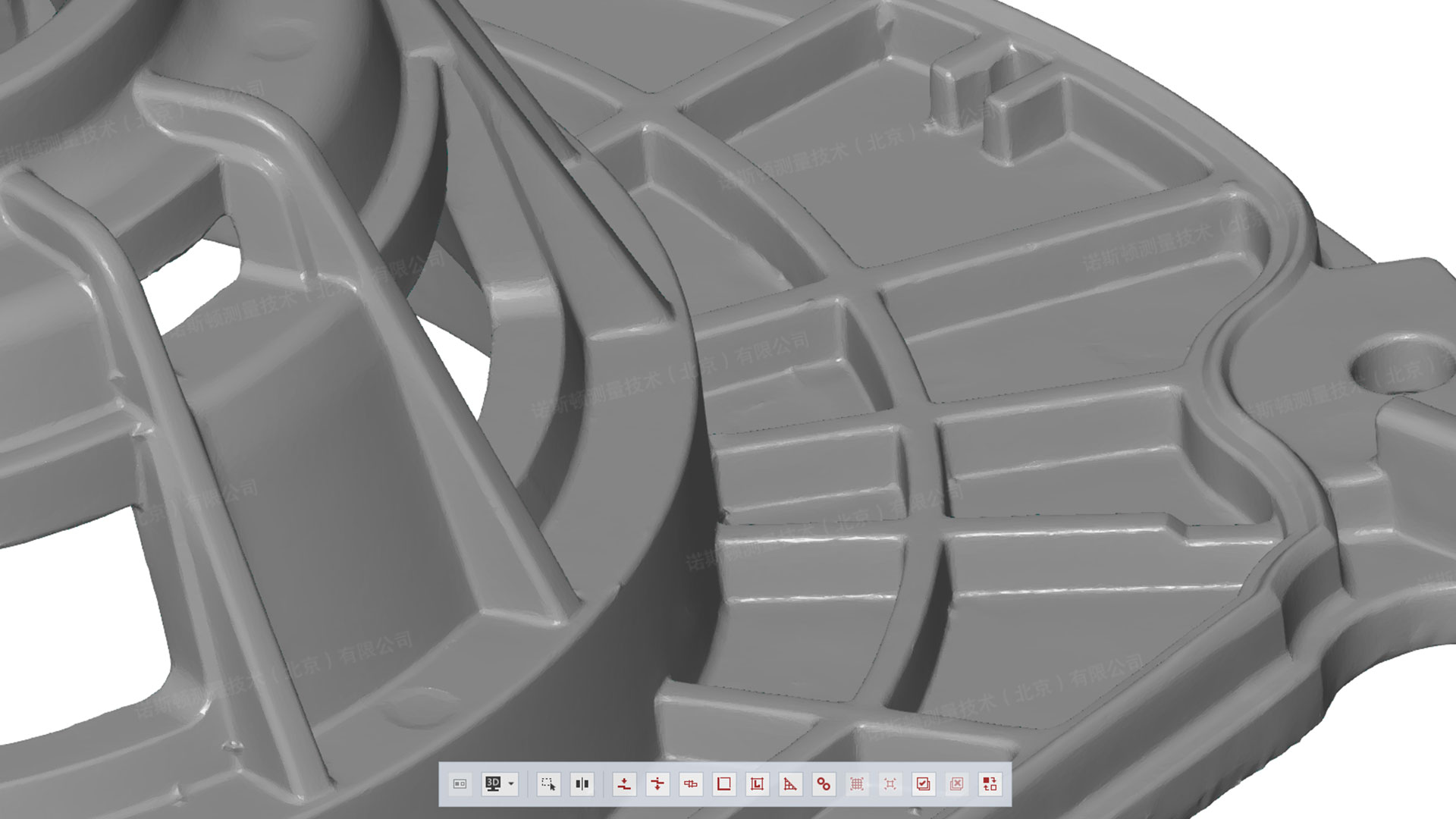

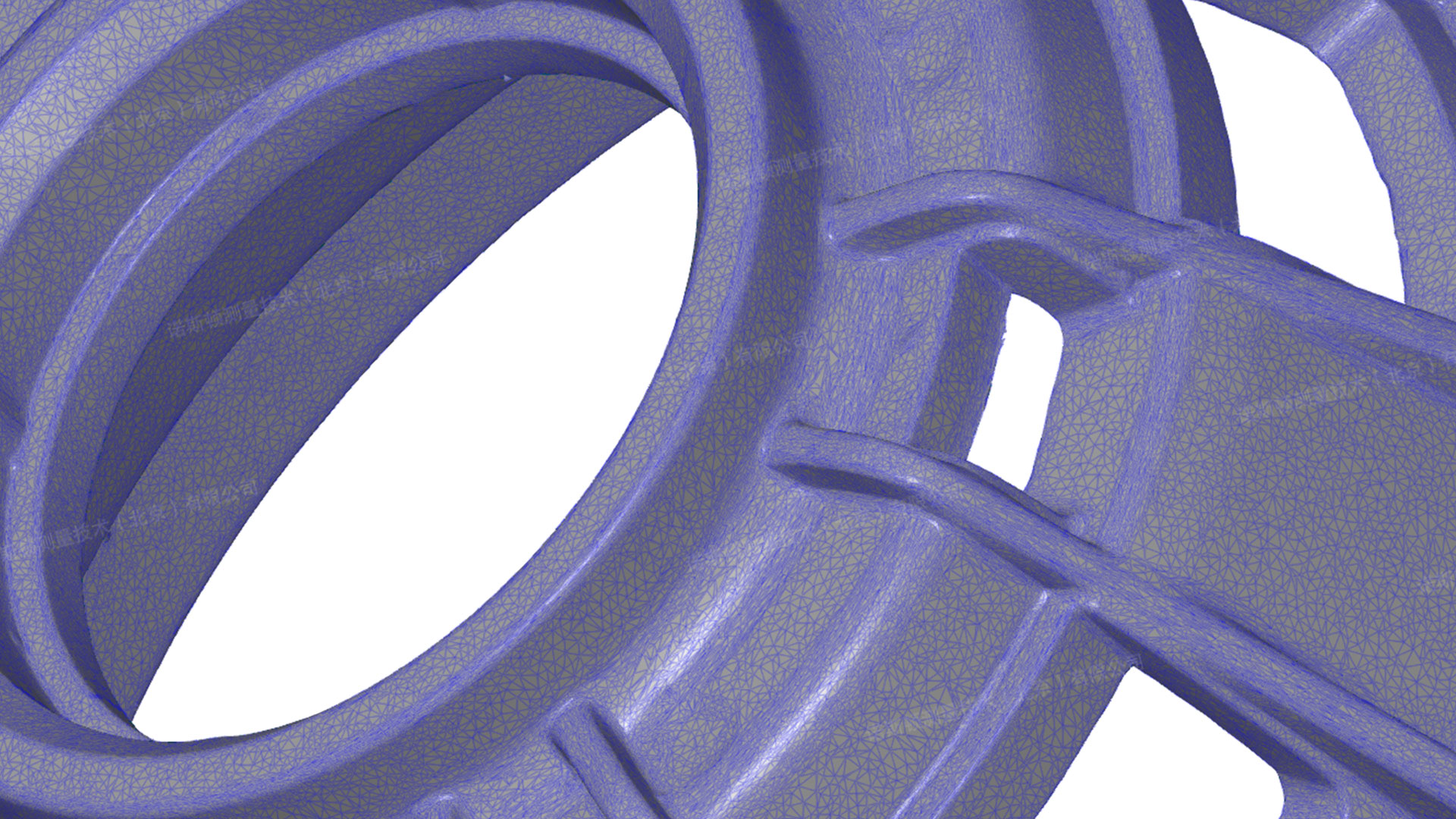

▍塑料部件三角网格数据

▍塑料部件三角网格数据

结合 ZEISS Quality suite三维检测软件进行精细化处理多边化网格、补孔或提取曲率线，获取完整的网格数据，并将其保存为多种常见格式。

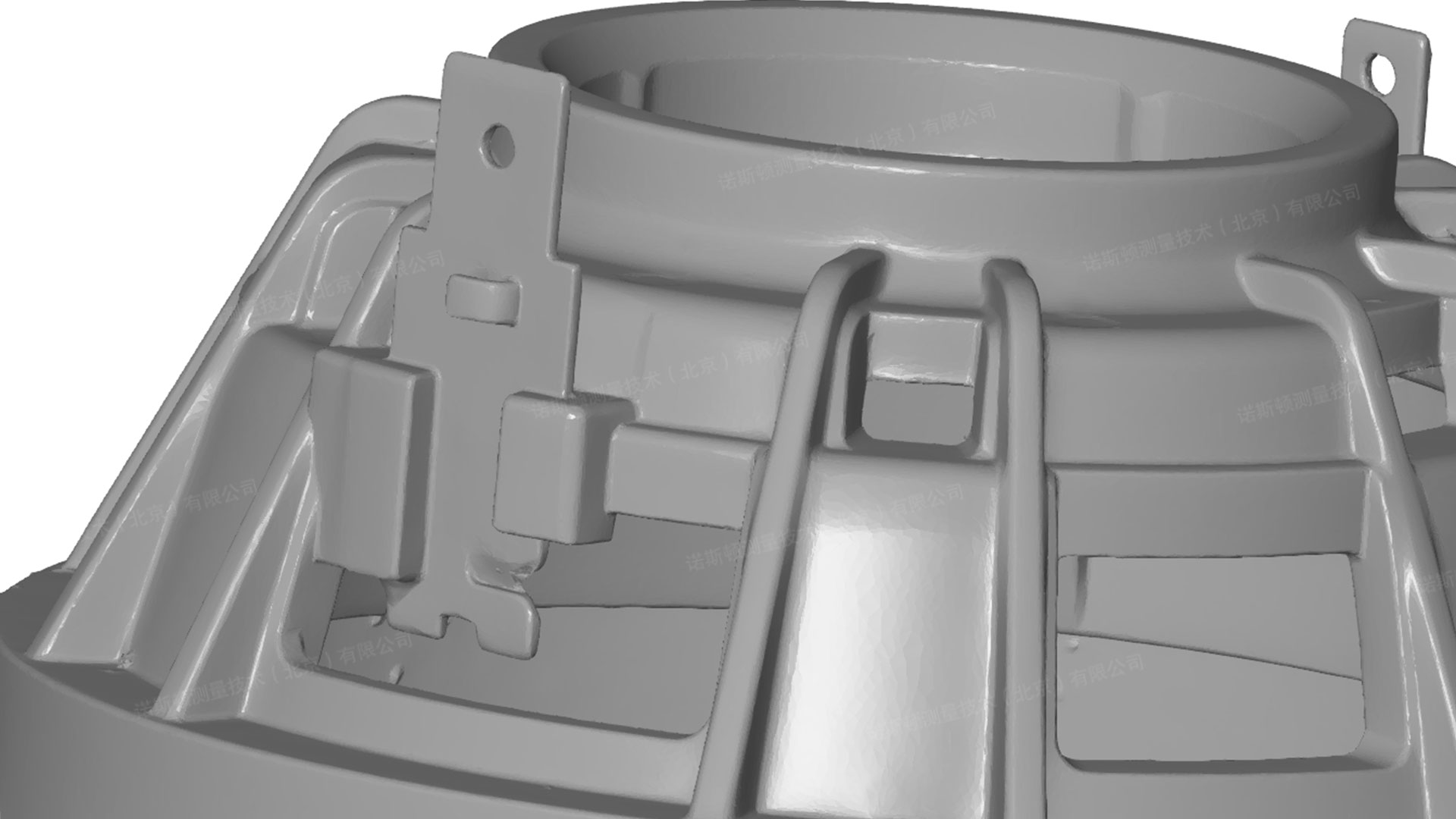

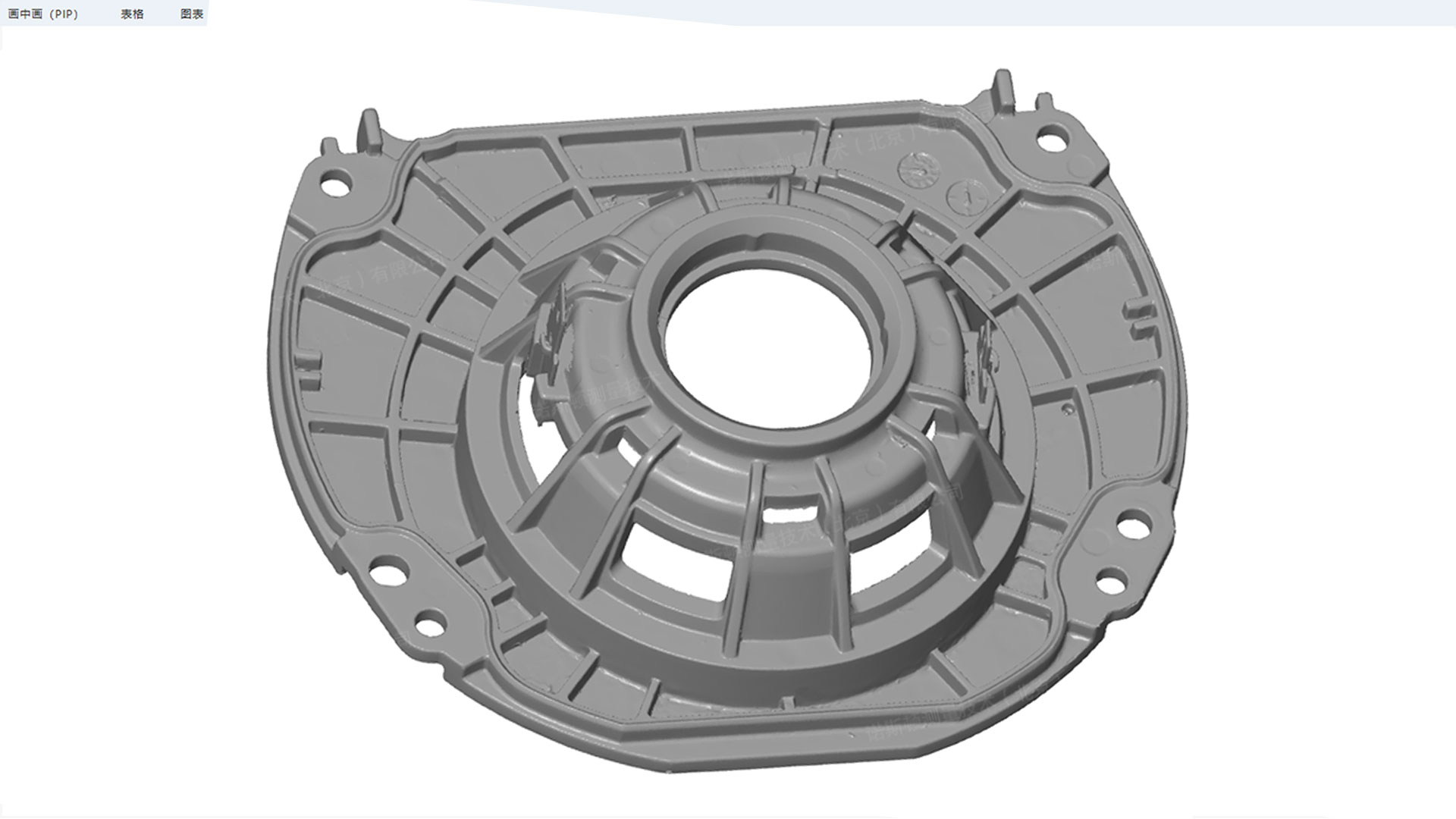

▍塑料部件三维扫描模型数据

▍塑料部件三维扫描模型数据

▍塑料部件三维扫描模型数据

软件具有彩图分析、截面分析、厚度分析、批量趋势分析、个性化报告模板设置等多种功能，非常适合塑料零件的快速检测，多零件同时扫描功能更能大大提高检测效率，节约用户的人力及时间成本。

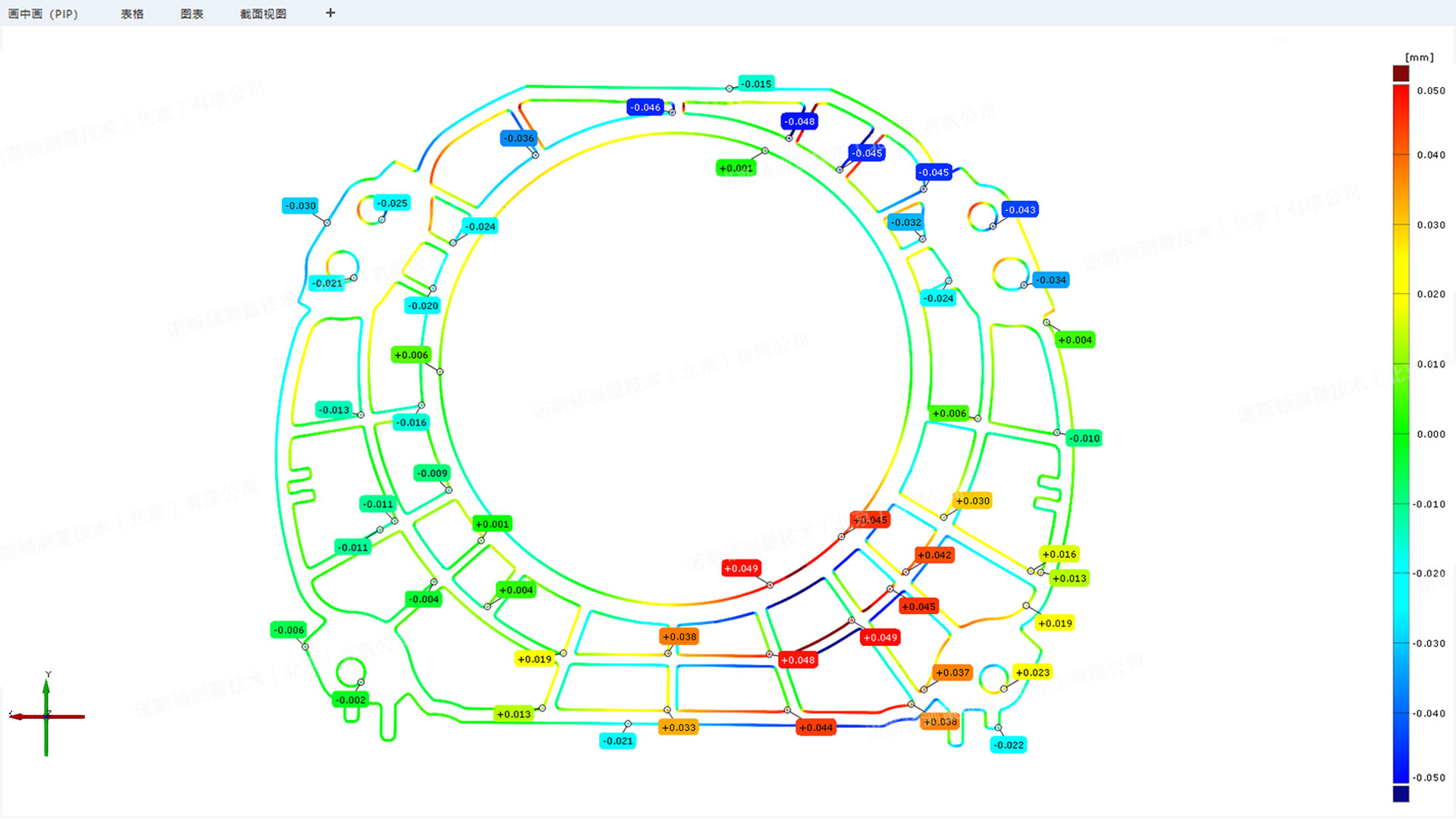

▍塑料部件三维扫描截面检测数据

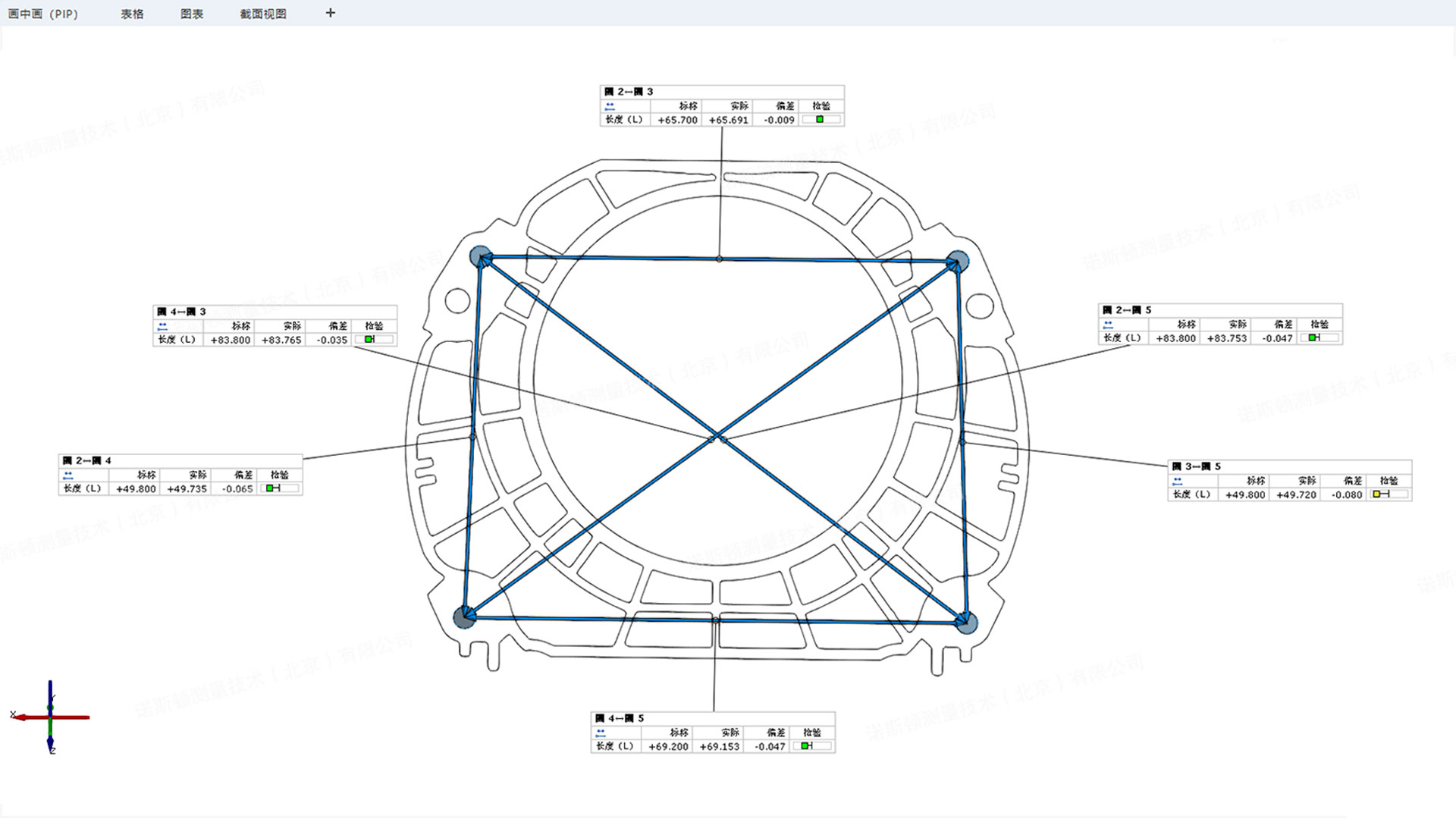

▍塑料部件三维扫描孔距测量数据

将扫描获取的三维数据导入检测软件中，可快速获取注塑件的三维检测数据并生成色谱图，助力工艺参数的快速修正，从而加快试模环节的进程。

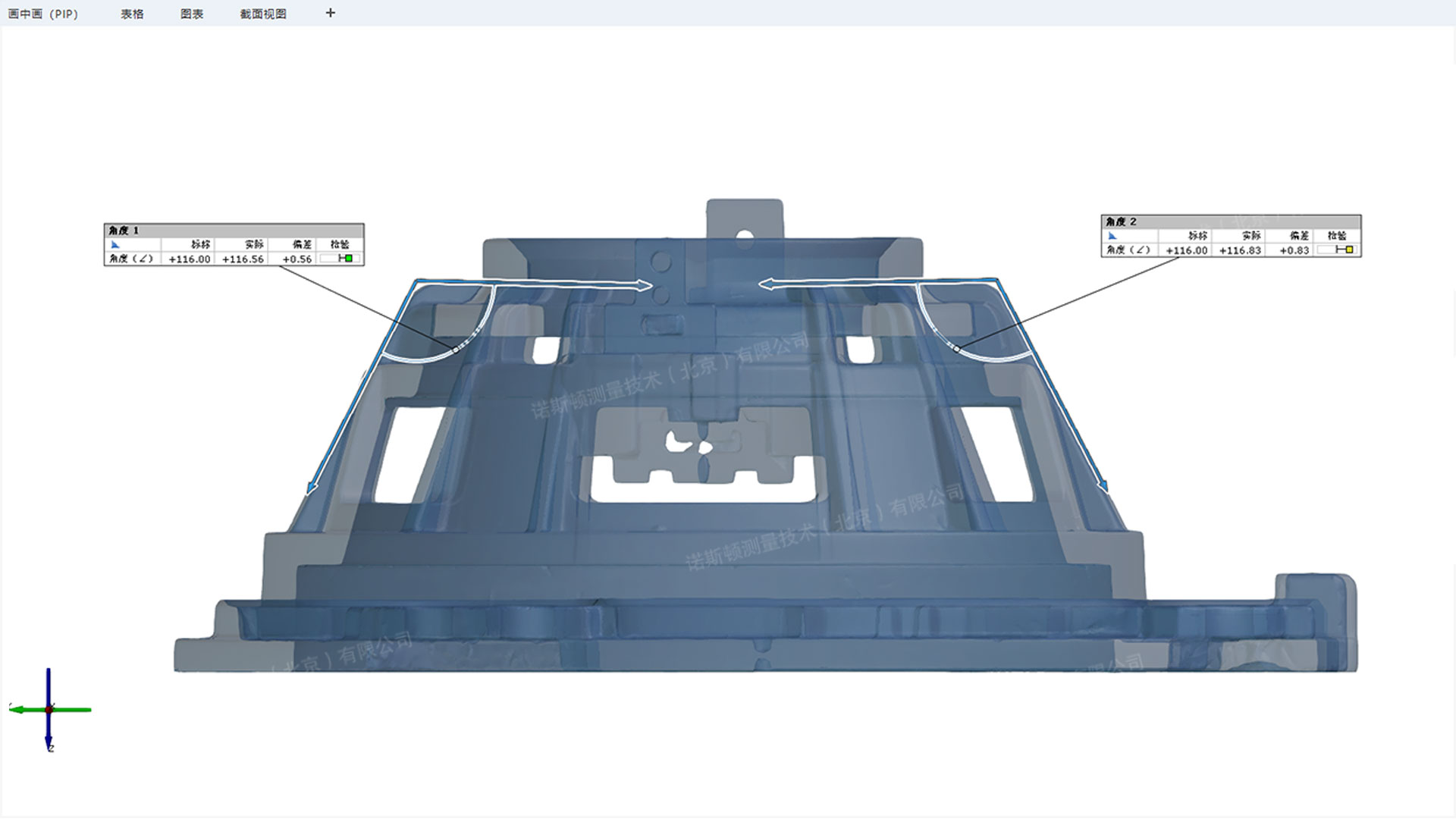

▍塑料部件三维扫描角度检测数据

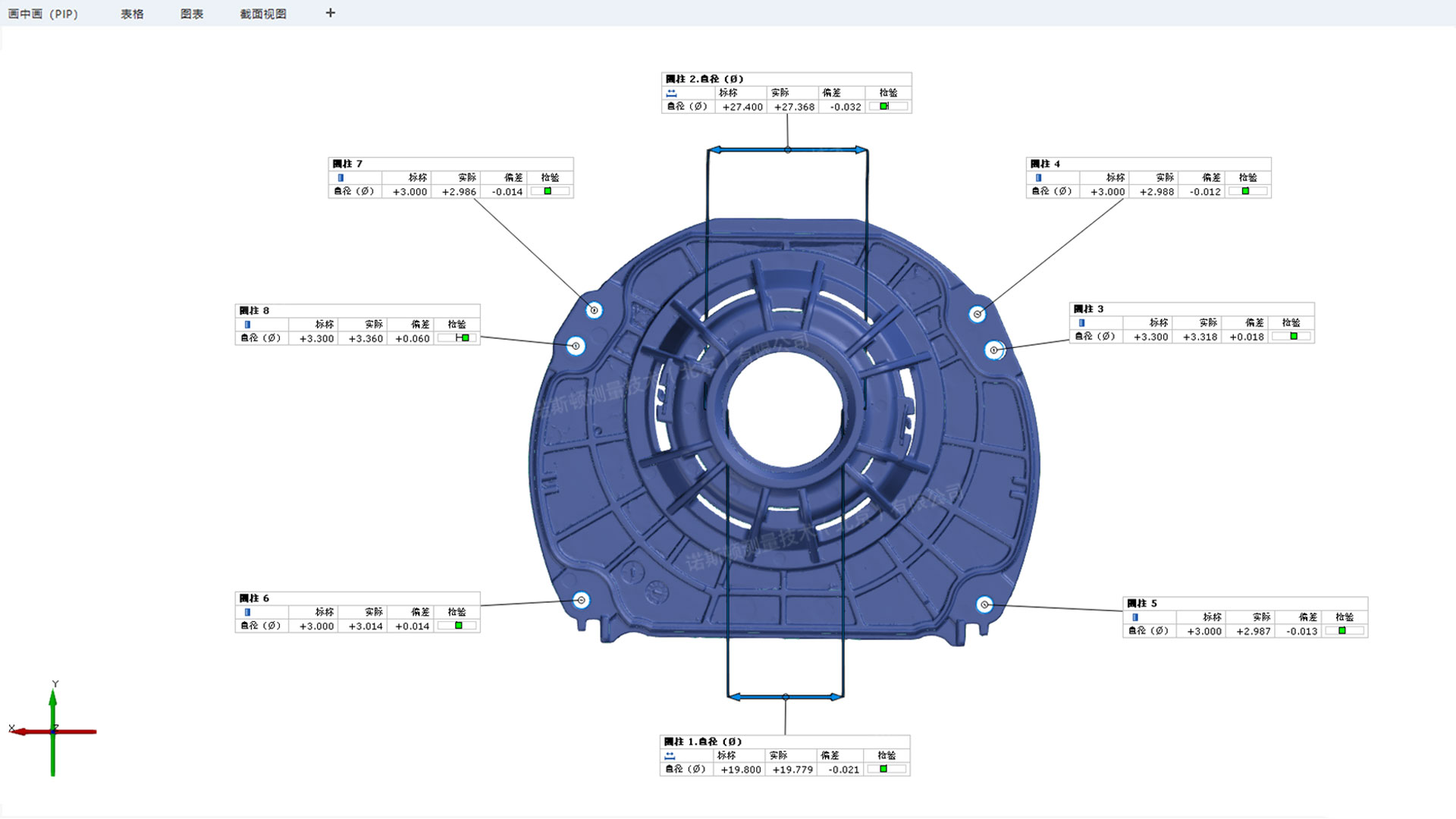

▍塑料部件三维扫描孔径检测数据

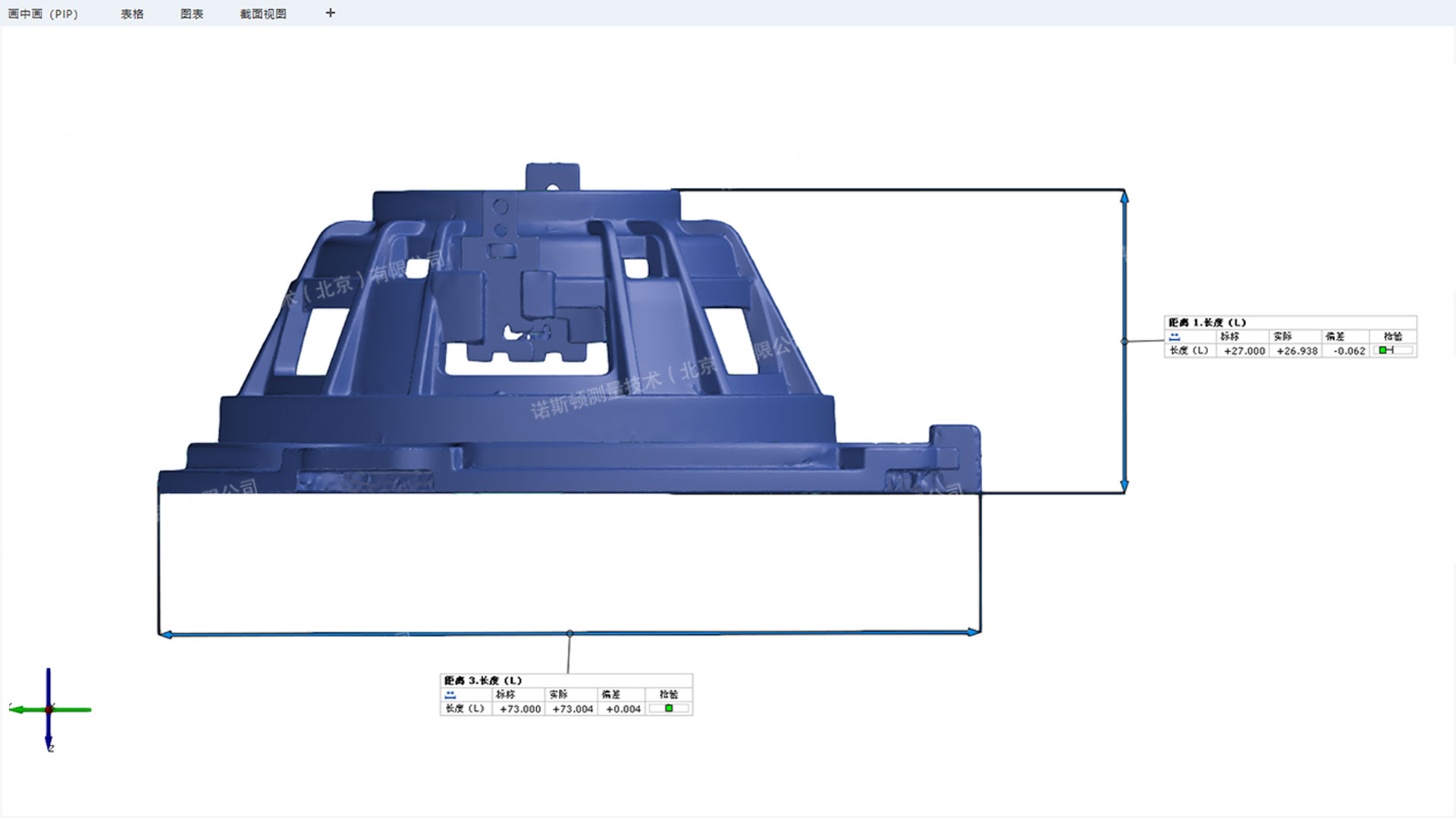

▍塑料部件三维扫描长度检测数据

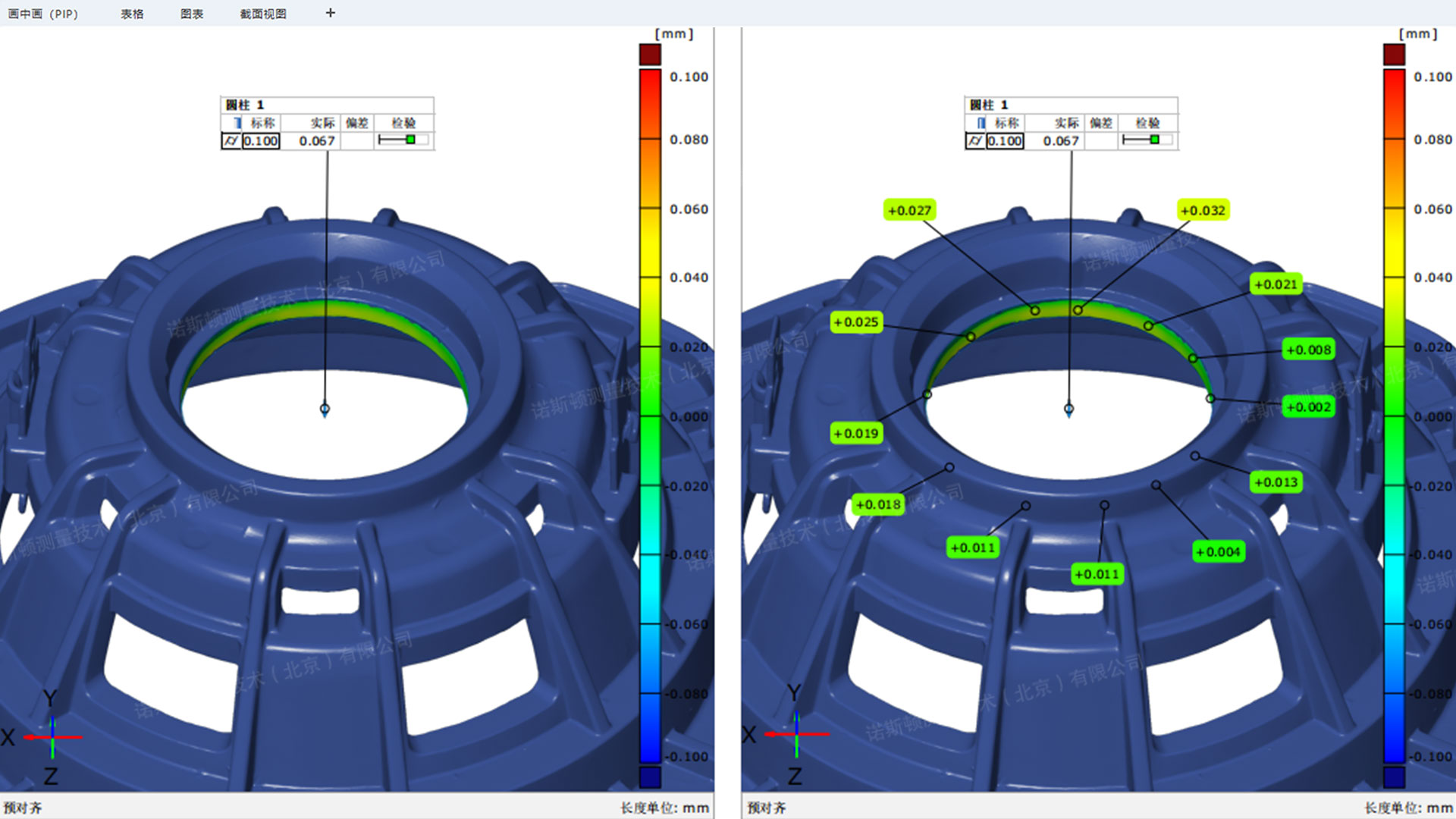

▍塑料部件三维扫描圆柱度检测数据

另外，针对不同的特征和需要测量的部位进行特定测量，可得到零部件加工生产过后整体偏差及相关形位公差情况，确定零部件是否满足装配要求。

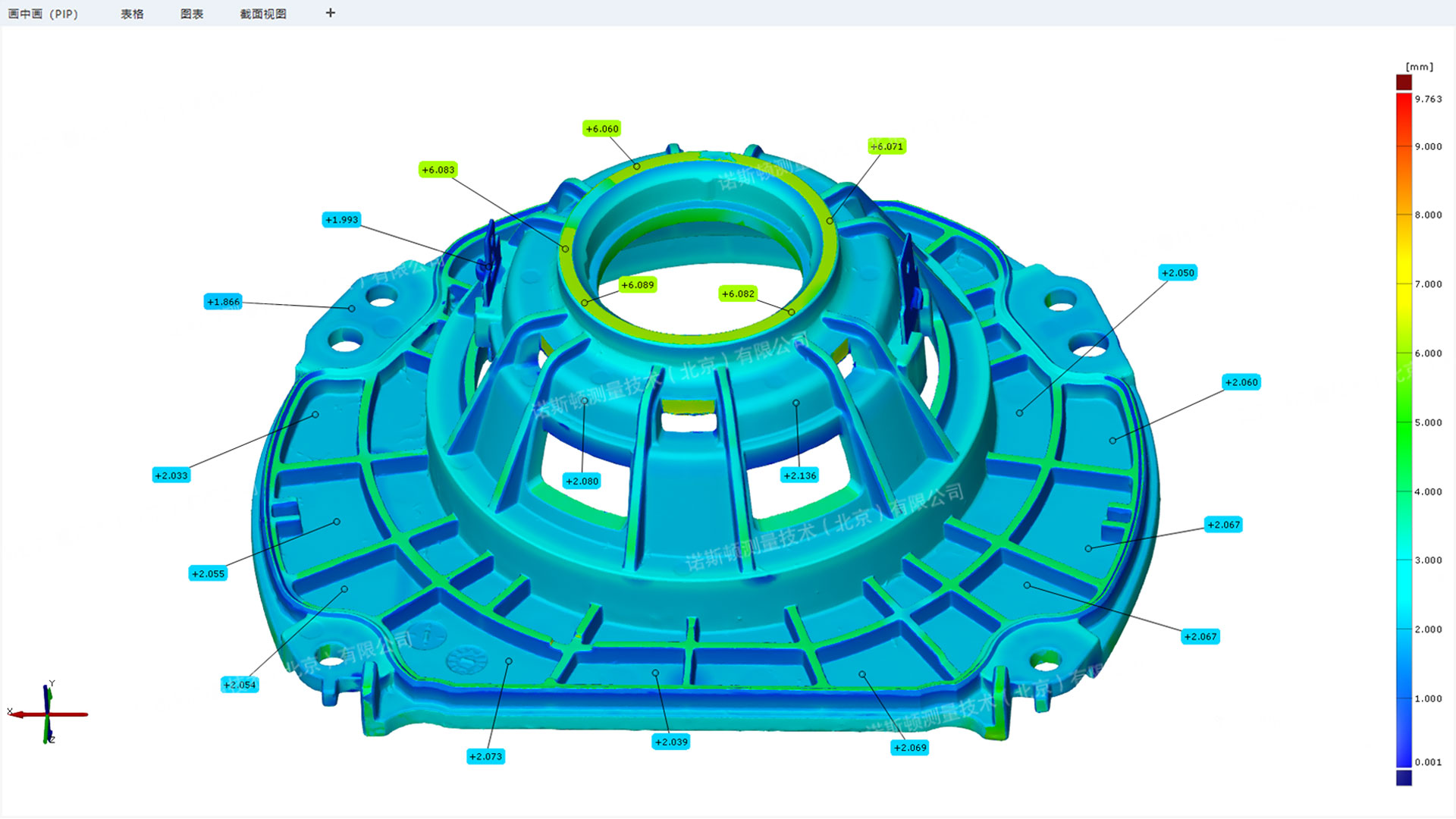

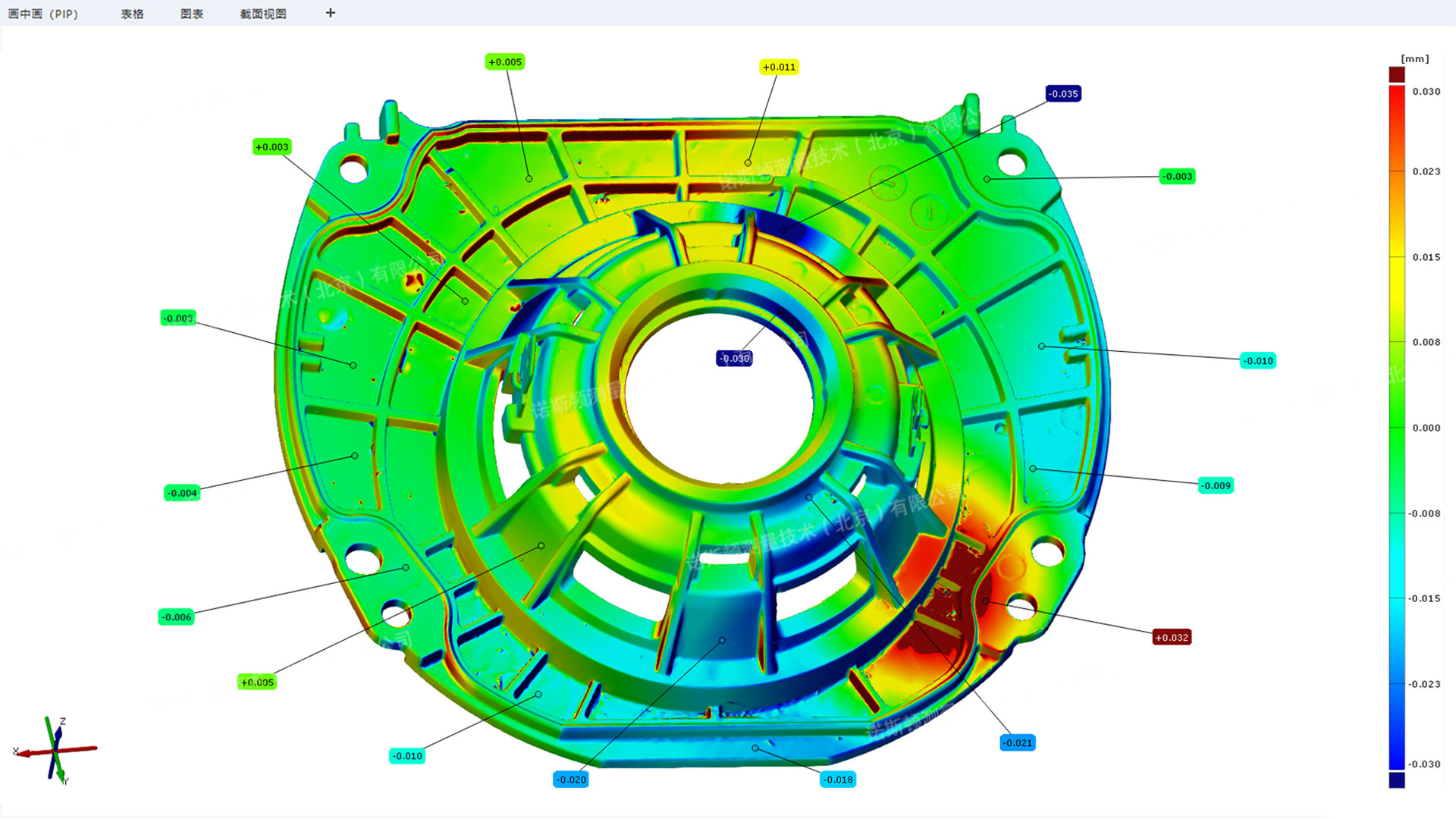

▍塑料部件三维扫描曲面比较偏差标注数据

▍塑料部件三维扫描材料厚度数据

本期小结：

三维扫描技术在质量控制、生产效率、产品开发和修复等方面提供了强大的数据支持，帮助企业实现更高水平的质量控制、降低成本，加速创新，更好地满足市场需求。
