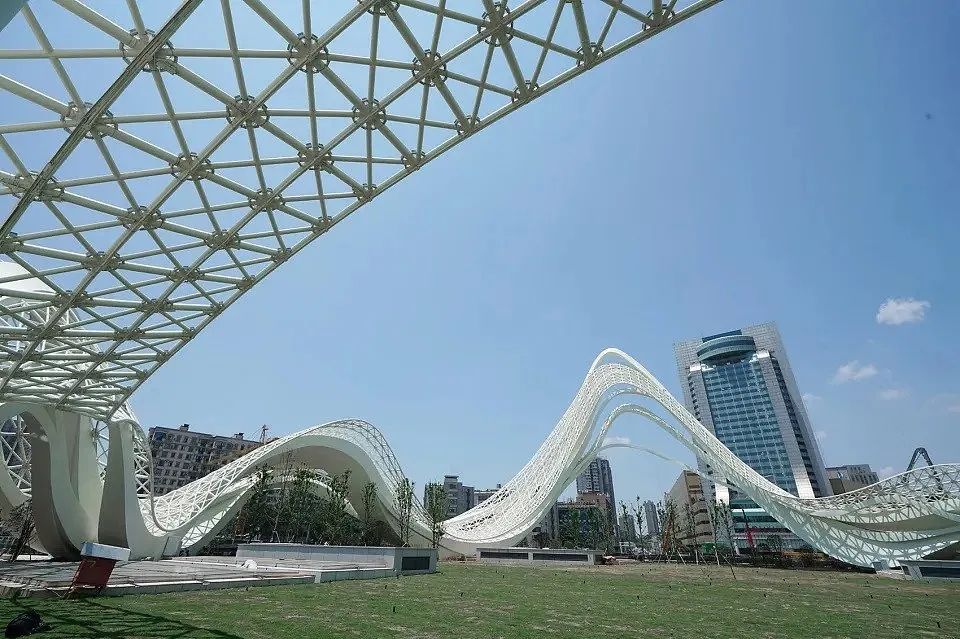

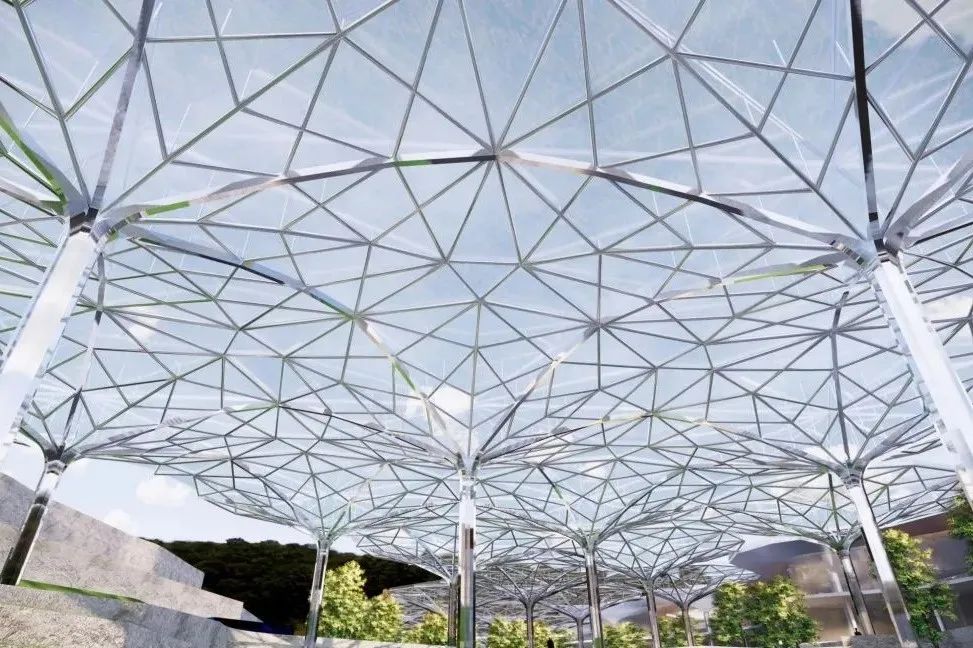

异形钢结构建筑包括结构设计与功能融合，不再是传统建筑中的简单框架结构，而是充分考虑建筑使用功能、建筑物造型、视觉效果等因素，使建筑物在满足使用功能的同时，具有独特的形式美感。

图片来源网络，如有侵权联系删除

由于其结构的复杂性和不规则性，传统的设计和施工方法存在一定的局限性。引入数字化技术可以有效地解决这些问题，提高设计和施工的精度与效率。

图片来源网络，如有侵权联系删除

异形钢结构幕墙3D数字化装配解决方案

在设计和制造阶段，预先进行数字化装配可以发现潜在的设计和制造问题，并及时进行修正，可以避免现场施工中发现问题后再进行调整和修复的情况。

图片来源网络，如有侵权联系删除

项目概述

本次项目需要对已完成的主体钢结构进行测量复核，保证其测量尺寸整体符合设计方案要求，并根据有相应的实际施工误差，及时调整面板生产尺寸，避免面板在现场无法安装的情况。

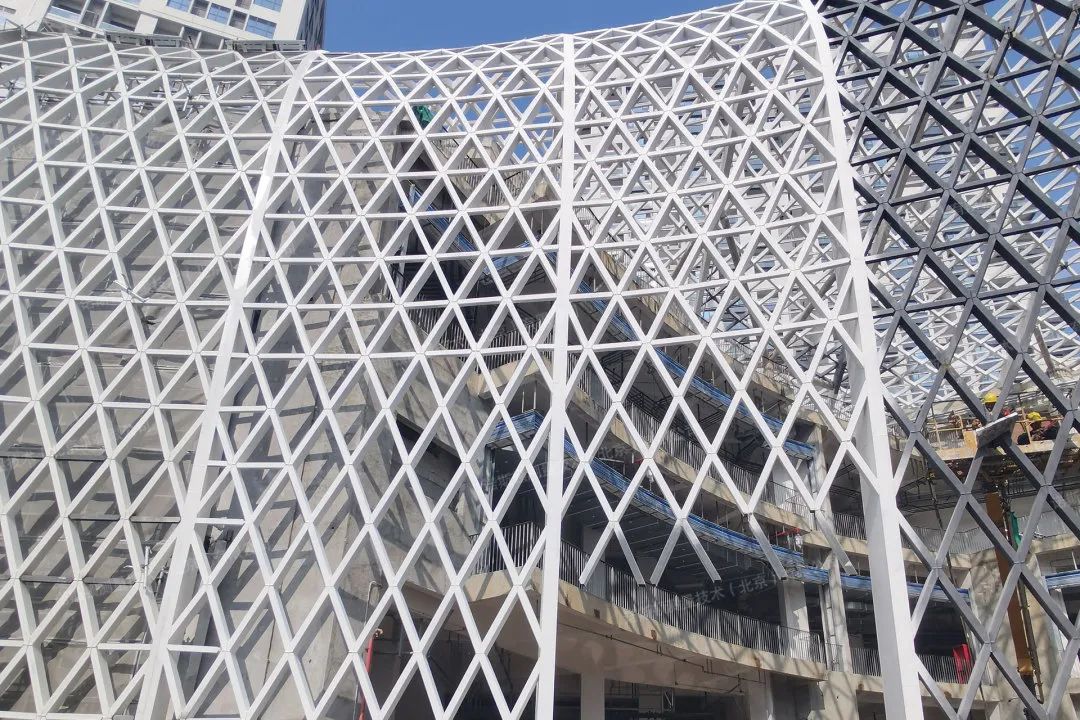

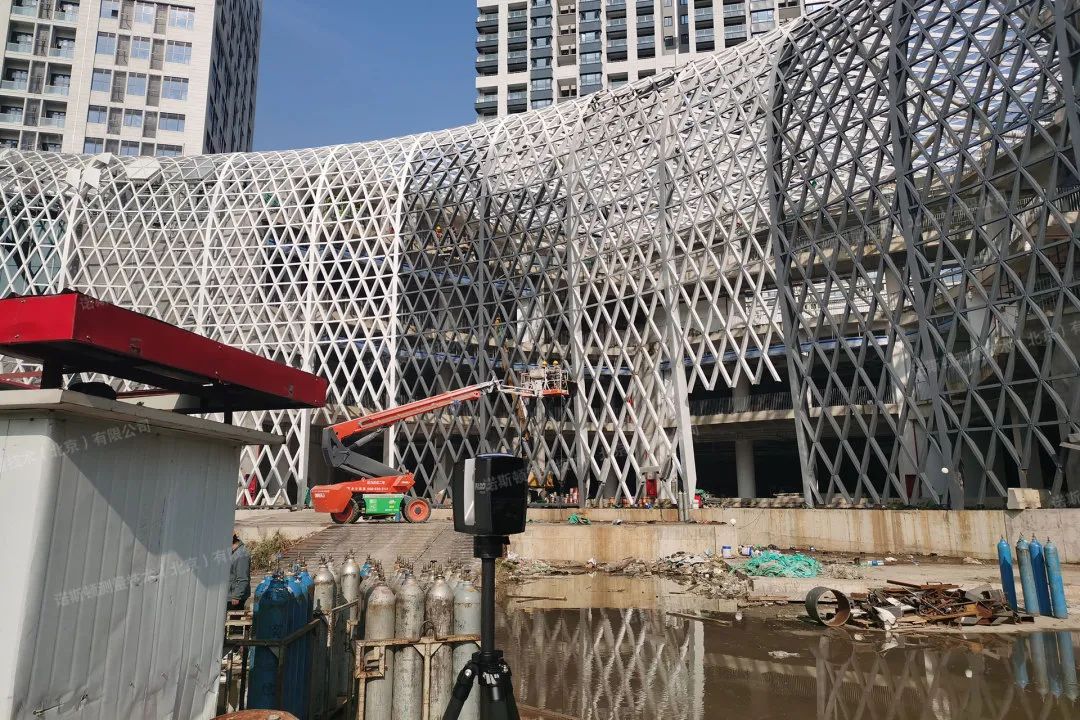

异形钢结构三维扫描现场

项目痛点

通过设计图纸进行钢结构铝板的制作，很难保证施工后建立起来的建筑与设计图纸相符。如果完全按照设计图纸去制作幕墙在现实情况下会很难安装，各种尺寸问题导致施工无法进行下去。

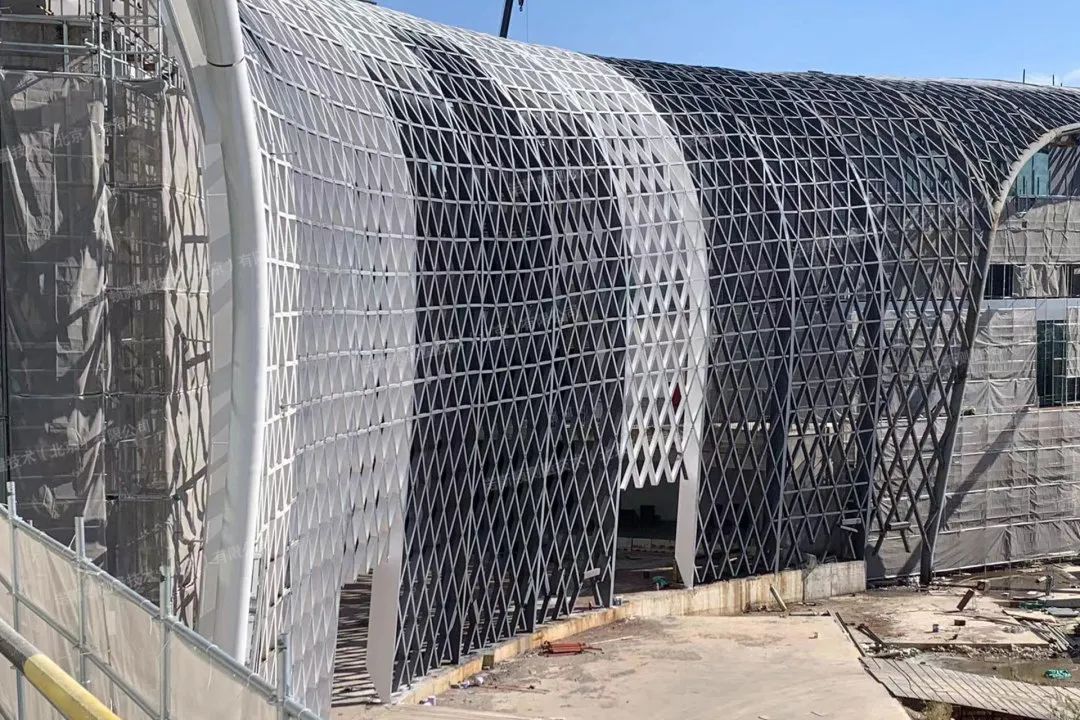

异形钢结构三维扫描现场

传统的测量方法往往难以精确获取异形钢结构的几何信息，而三维激光扫描技术通过使用激光传感器测量目标物体表面的距离和形状，能够高精度地获取异形钢结构的三维坐标数据。

解决方案

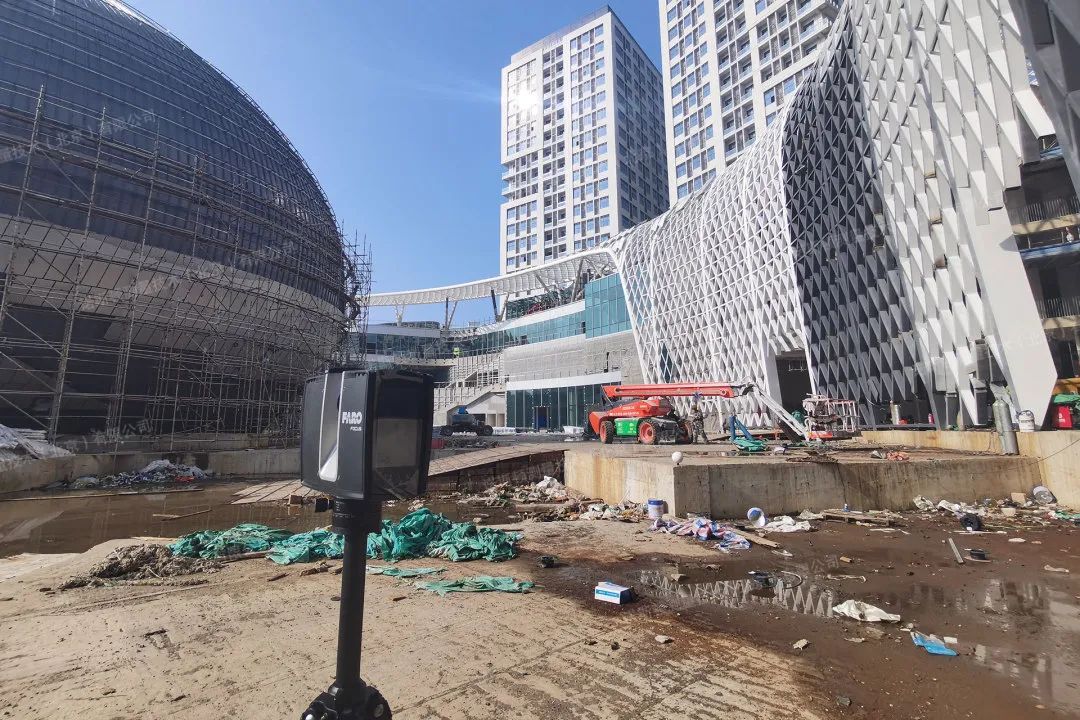

采用FARO大空间三维激光扫描仪，可以在短时间内实现对异形钢结构精准、全面的三维点云数据采集。

异形钢结构三维扫描现场

该设备具有高精度的测量能力和大面积的扫描范围，能够轻松应对复杂形状和结构的钢结构测量。

异形钢结构三维扫描现场

为了进一步提高数据的精度和可靠性，结合全站仪现场进行特征点的绝对坐标测量，通过特征点把整体点云进行匹配，得出和实地坐标相符的点云数据。

异形钢结构三维扫描现场

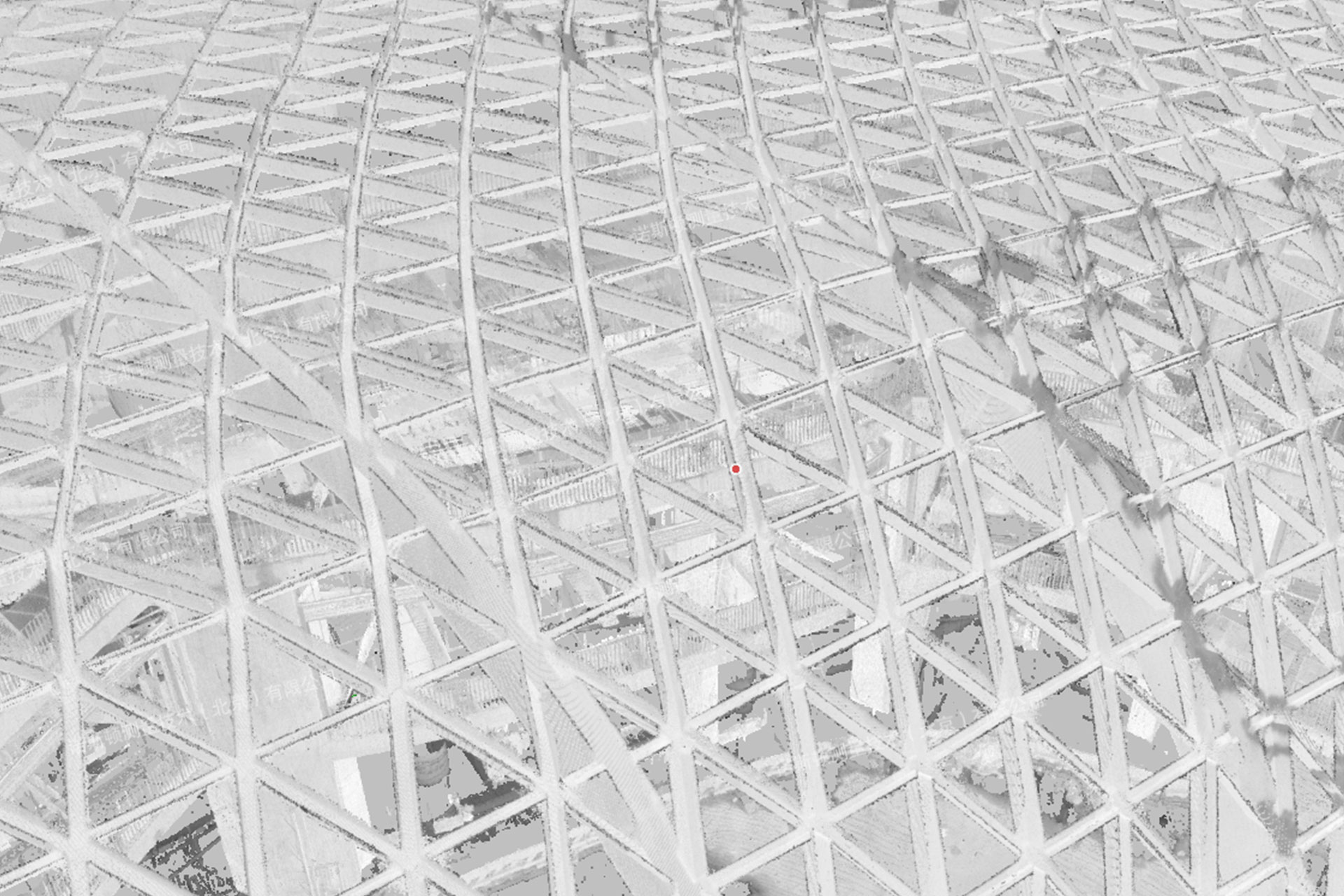

钢结构三维扫描点云数据

钢结构三维扫描点云数据

钢结构三维扫描点云数据

根据扫描获取的数据，逆向建立相应的三维模型，并与设计的模型进行对比，找出钢结构构件与设计模型之间的不同点，检测判断构件是否满足设计要求。

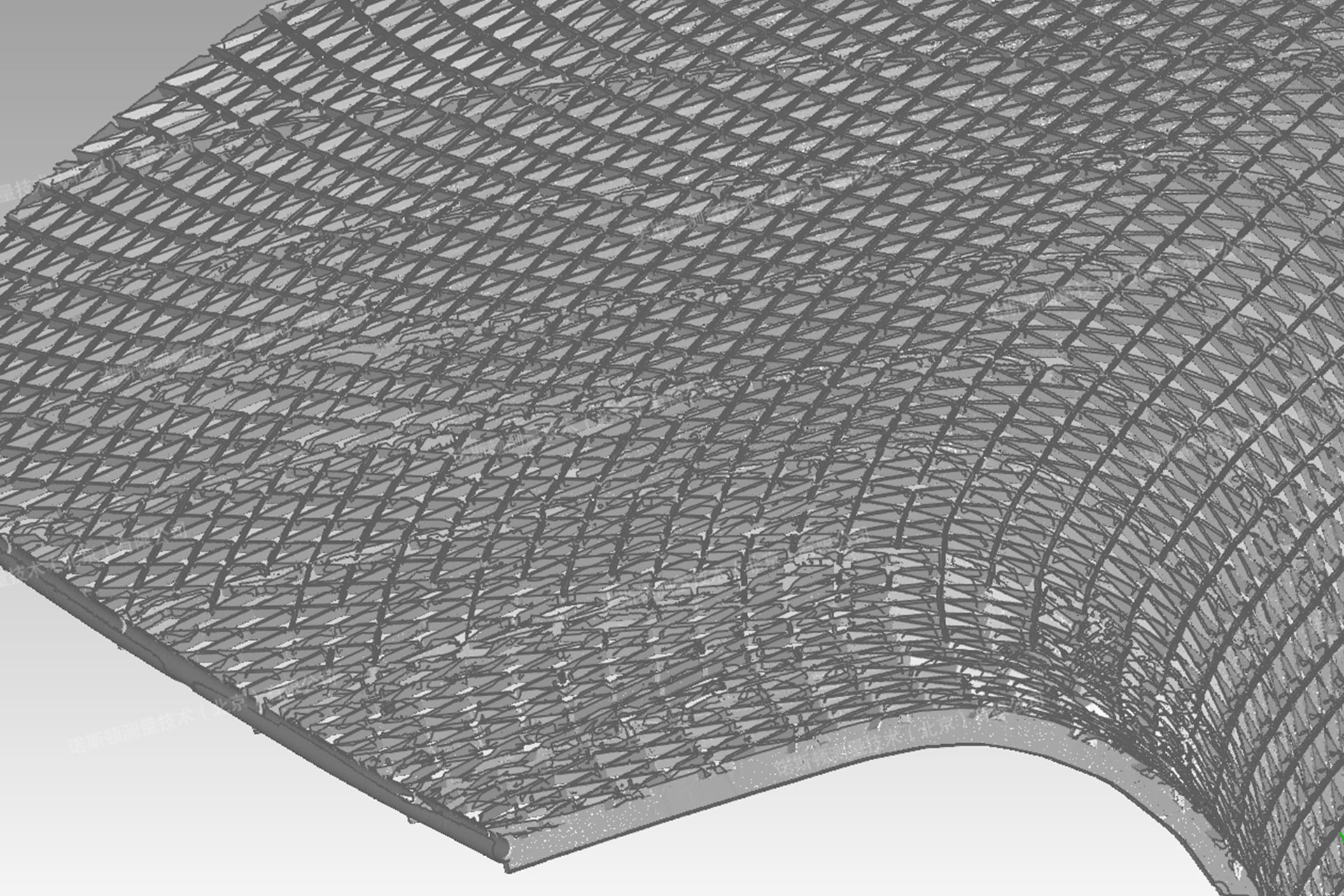

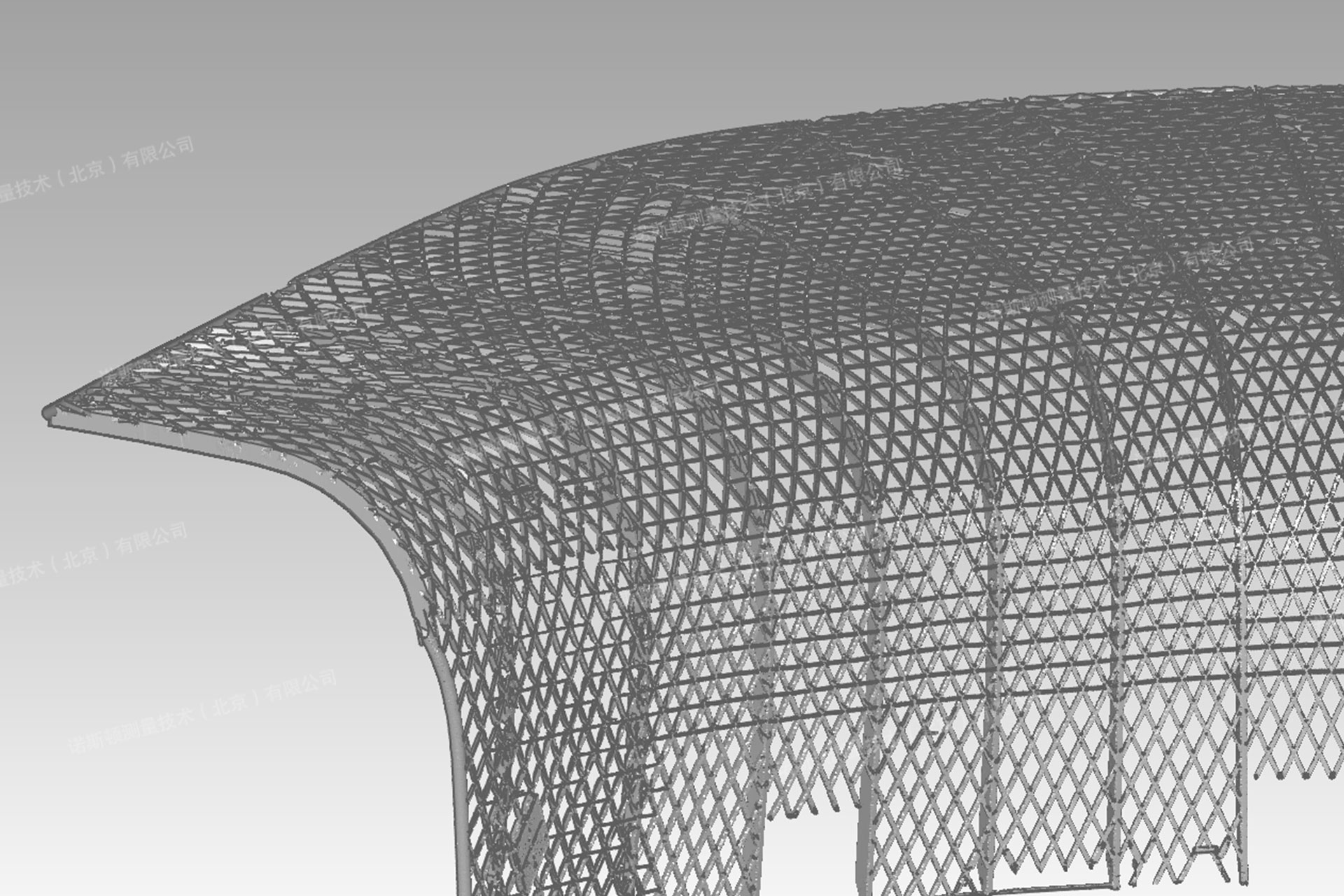

异形钢结构三维扫描模型数据

异形钢结构三维扫描模型数据

异形钢结构三维扫描模型数据

技术人员根据测量数据可以指导后续的幕墙装饰安装及用料分析，为整个工程节约大量时间和金钱成本。此外，还能够完成全面的结构分析，包括表面平面度、偏差和形状分析等。

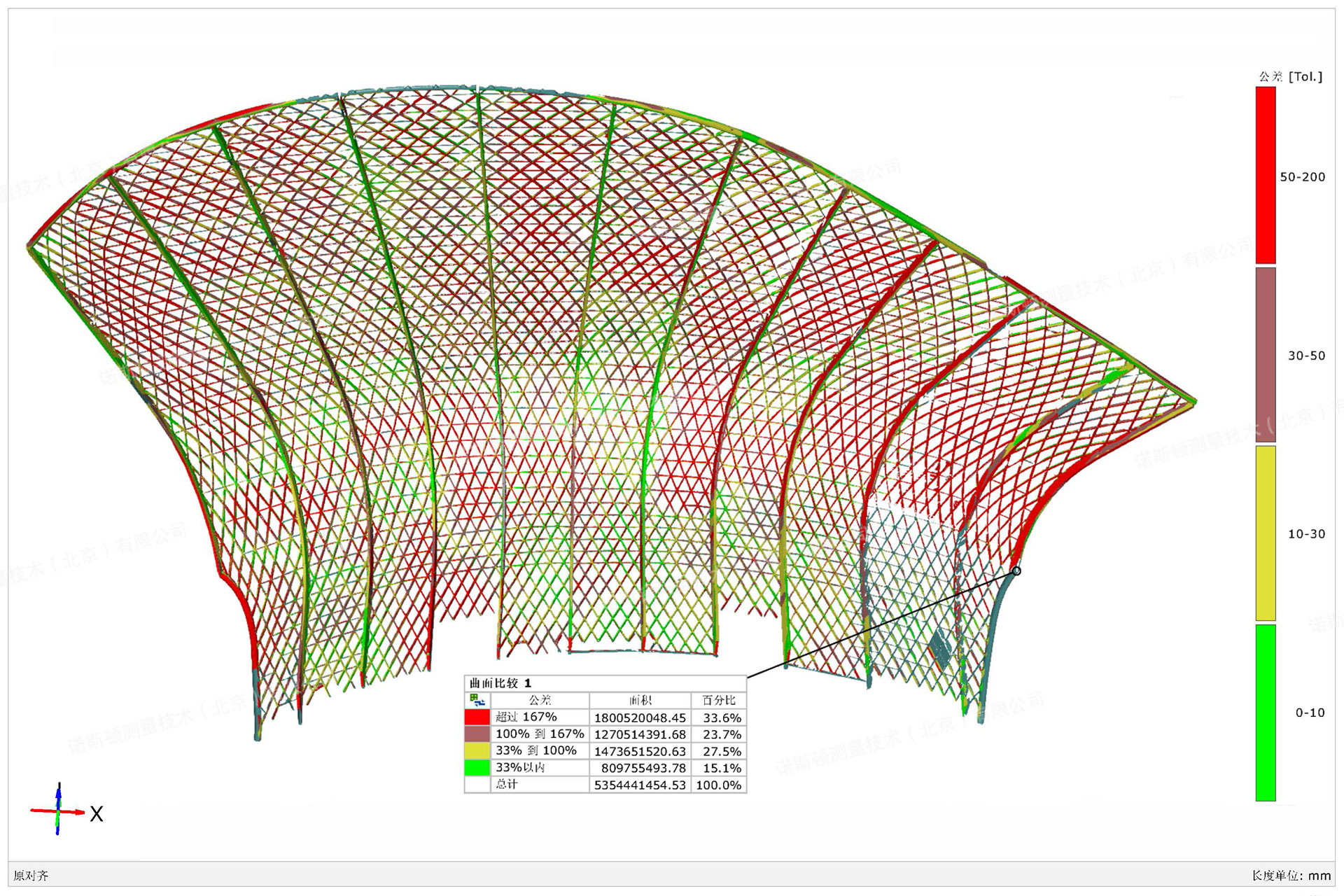

异形钢结构三维模型合格率占比

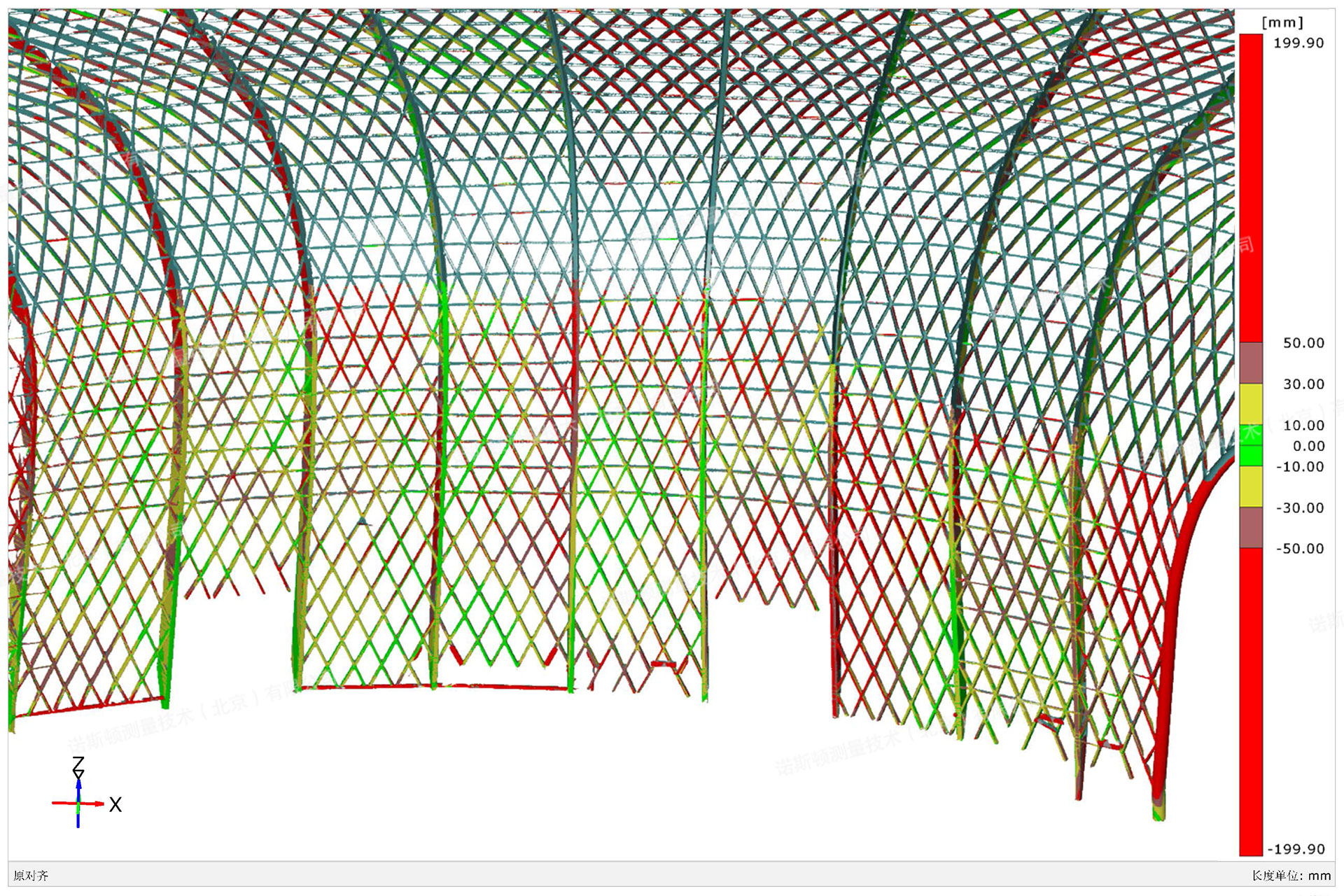

异形钢结构三维模型整体云图对比

结合数字化技术能够对异形幕墙结构进行建造、模拟、优化、生产、安装等操作。同时，这些数据还可以为后续的施工或改造提供精确的数据支持，最大限度的保证施工质量、缩短工期，节约生产成本。

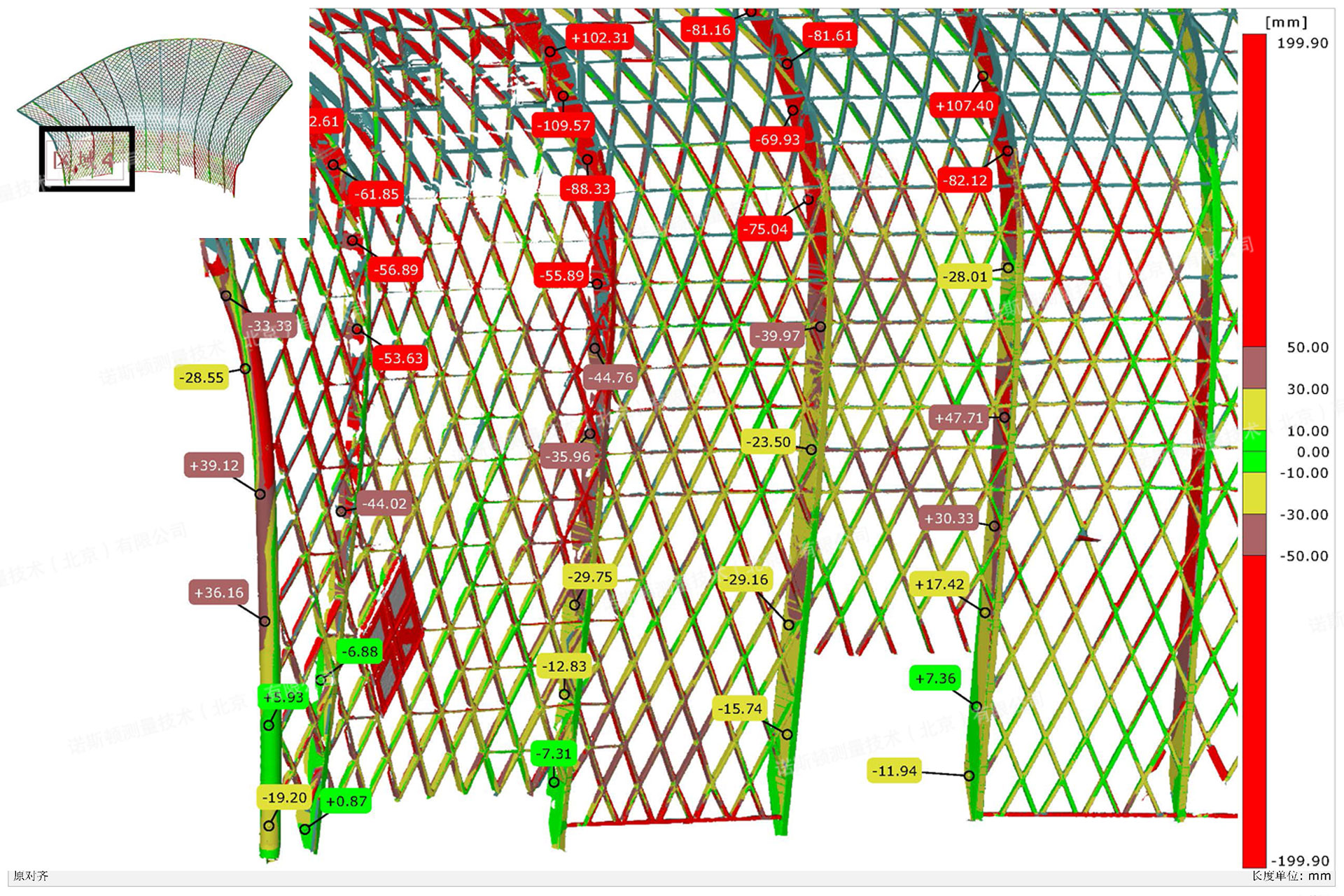

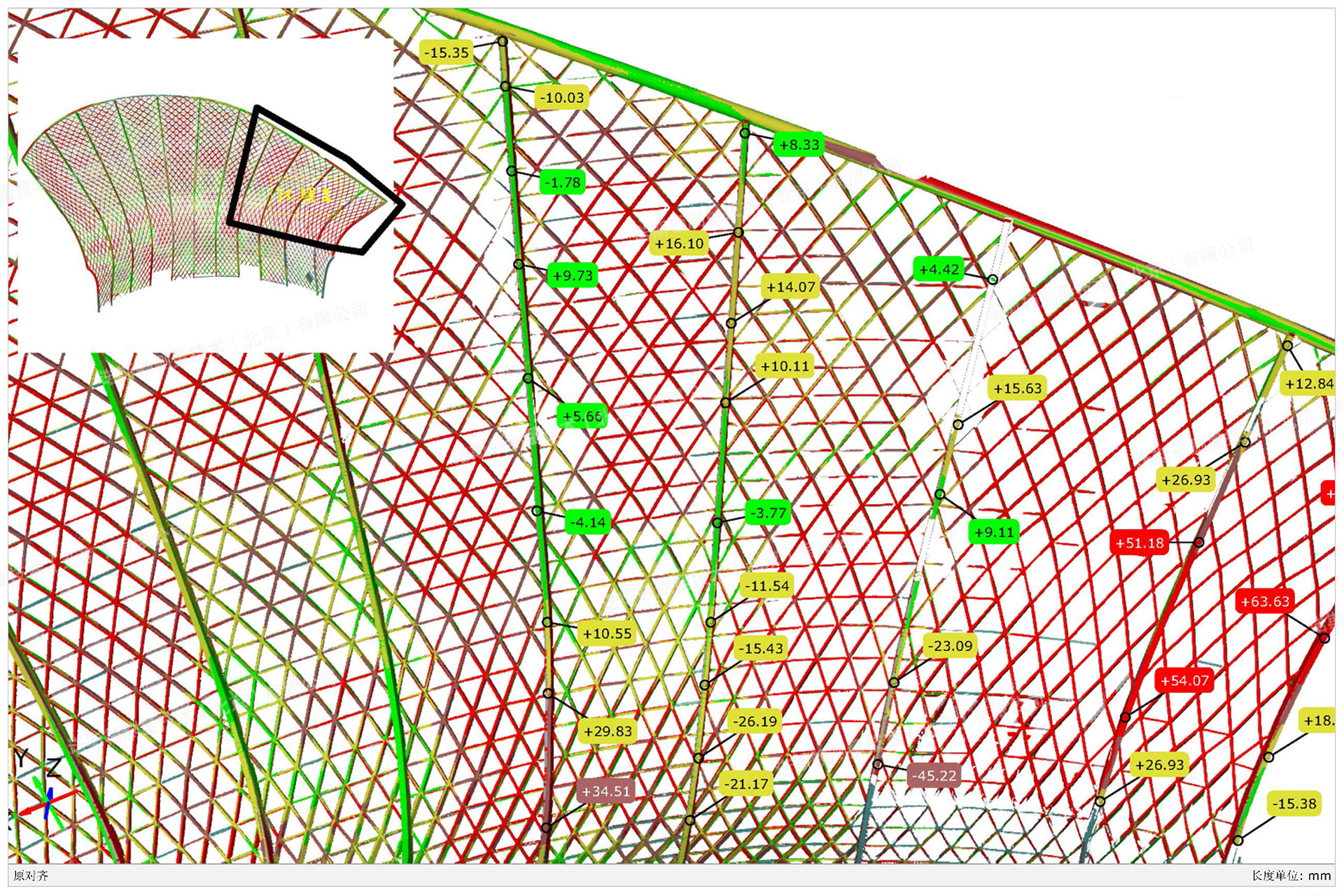

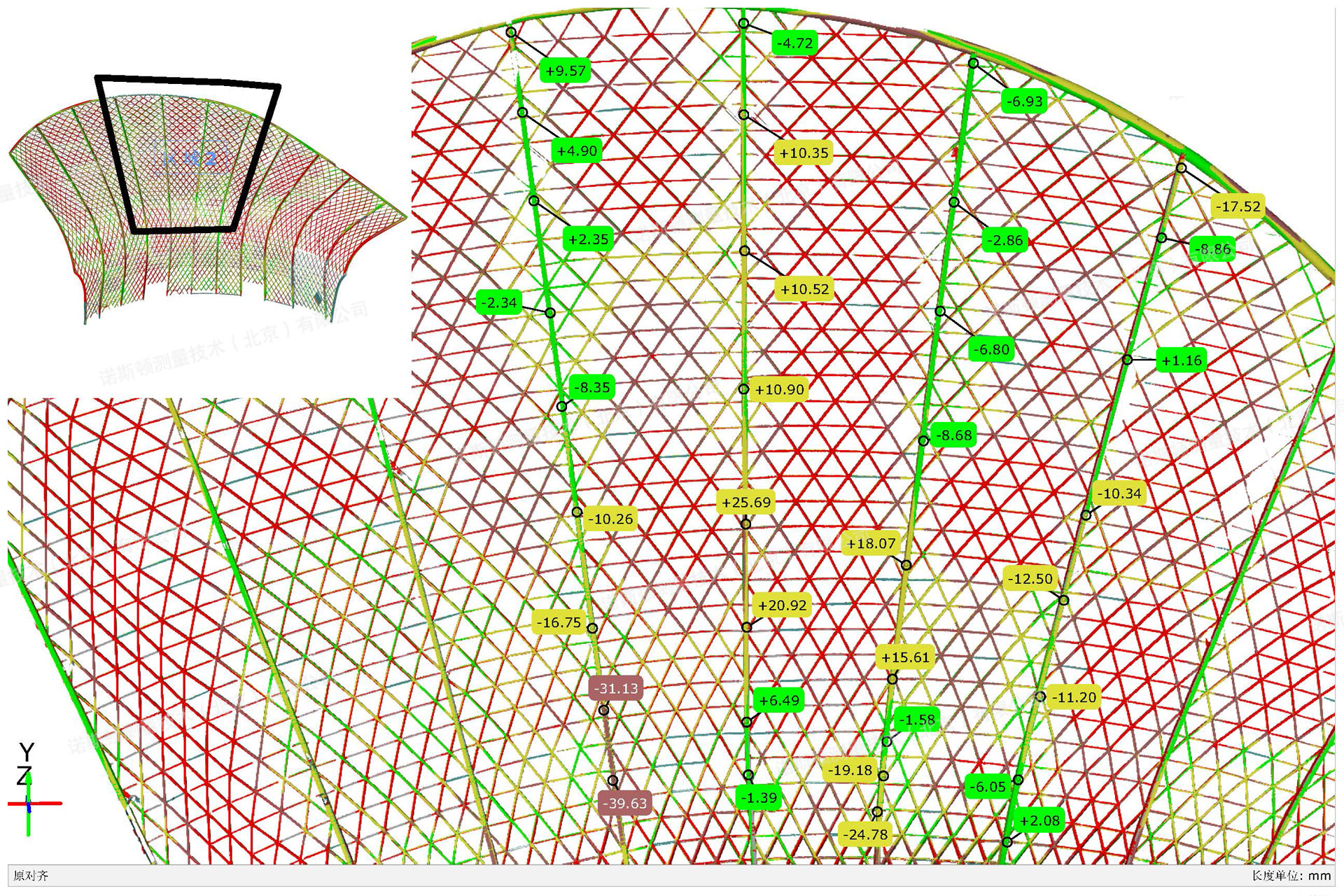

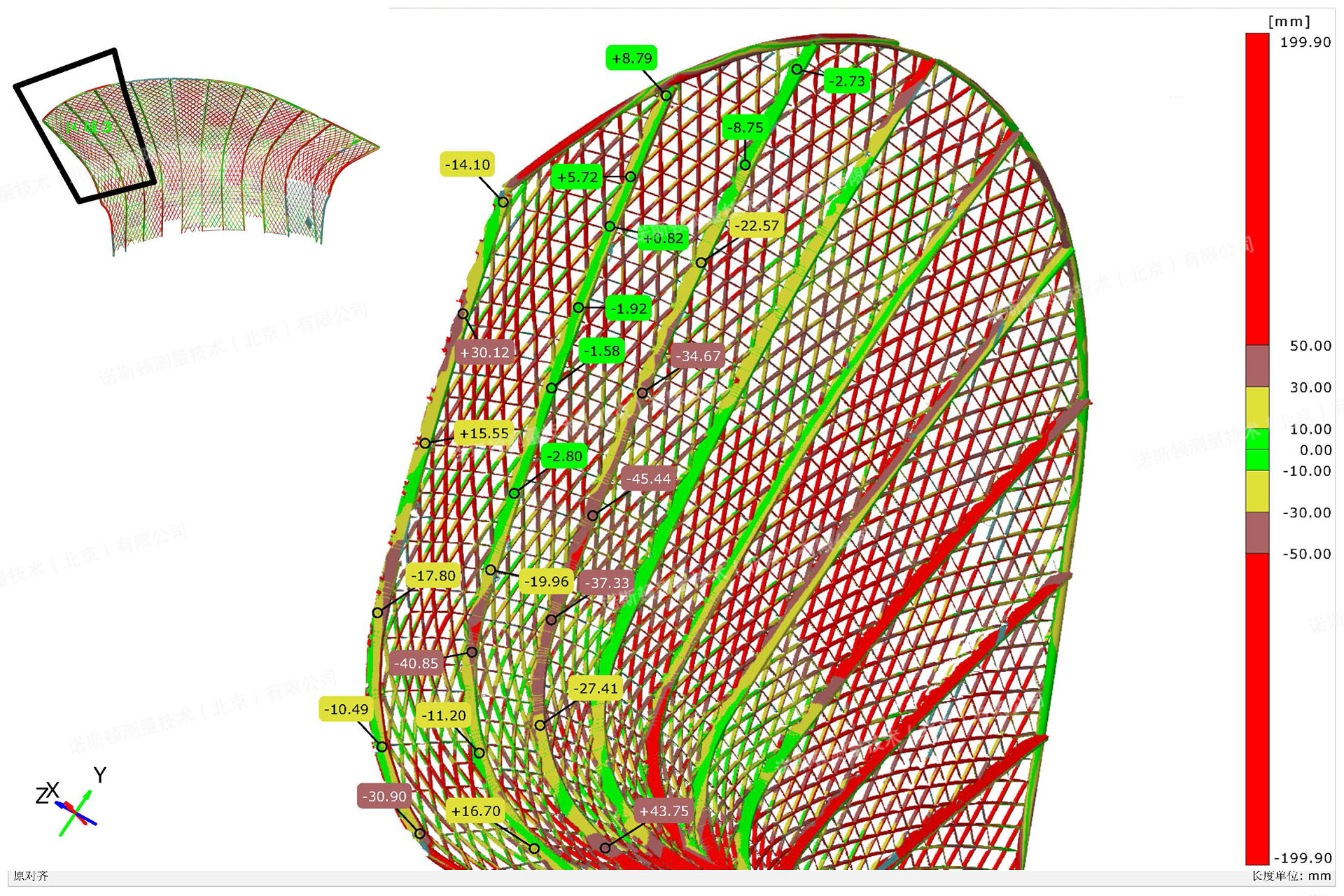

异形钢结构主体区域偏差检测数据

异形钢结构主体区域偏差检测数据

异形钢结构主体区域偏差检测数据

本期小结

通过三维扫描技术能够有效把控异形钢结构的加工及幕墙安装精度，完整记录工程现场状况，为钢结构维护和管理提供重要的参考依据。不仅能够推动建筑行业的数字化转型和创新发展，还能提高建筑行业的生产力和效率，实现更加环保、可持续的发展。
