特高压试验基地“电晕笼”三维扫描数字化解决方案

浏览次数:1033 | 录入时间: 2023-09-22 | 分享:

世界各地主要的特高压试验站和一些研究机构都进行电晕特性的试验研究,主要的研究手段包括实验室电晕笼、户外大电晕笼、试验线路和运行的交直流传输线路。

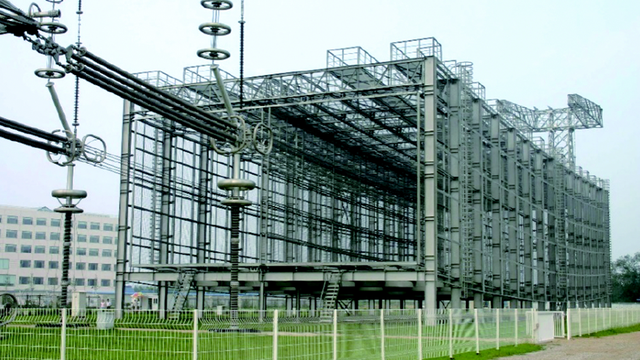

▍图片来源网络,如有侵权联系删除


通过试验基地可以开展电磁环境、外绝缘、系统运行安全、设备试验技术与运行特性等方面的全方位试验研究。



▍图片来源网络,如有侵权联系删除


某特高压试验基地三维扫描解决方案


特高压电晕笼是一种各机构研究电晕效应的重要试验装置,在笼内试验导线上施加一定电压后能在导线表面产生较高的电场强度,可用于模拟实际特高压线路电晕放电。


640 (1).jpg

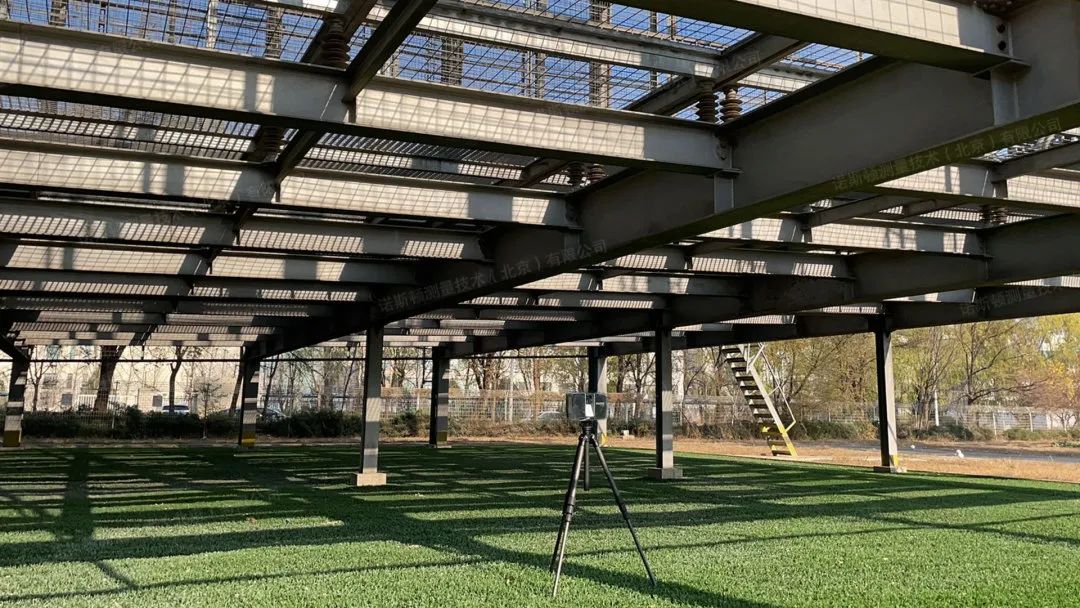

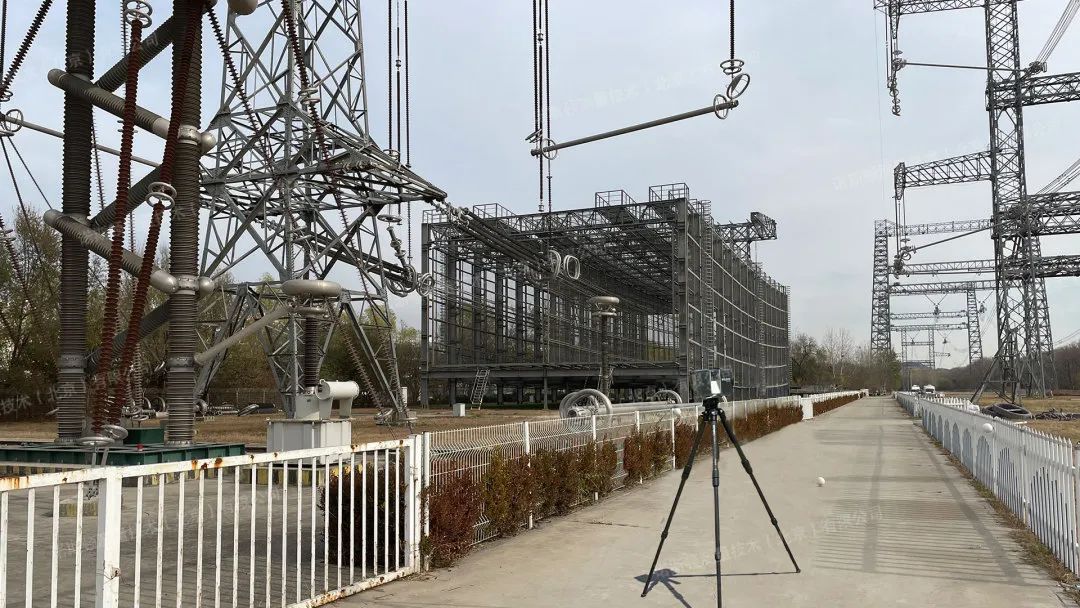

▍电晕笼三维扫描现场


项目概述


电晕笼内试验导线长度较短,其表面附近电场强度分布与实际输电线路存在差异,特别是导线端部存在端部效应会改变笼内空间电场分布,对试验结果造成影响。本次项目需要通过三维扫描技术特高压电晕笼及相关设备的精确外形尺寸、空间位置等信息,以便进行设备检测、故障诊断等任务。


640 (2).jpg

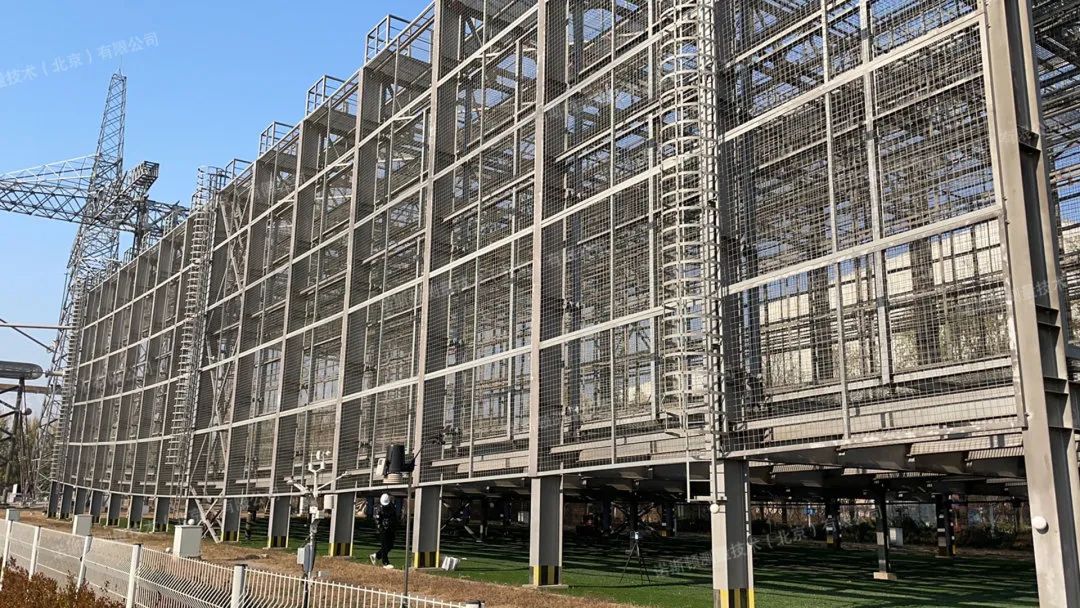

▍电晕笼三维扫描现场


项目痛点


电晕笼是一载面为方形或园形的网状金属笼,通过低阻抗的测量装置与大地相接用来模拟大地,外层通常有直接接地的同心金属网状屏蔽笼,装置同时包括支撑连接结构和测量系统。


传统测量仪器和测量方法存在精度低、效率低、易受环境影响等缺点,对于特高压电力设备的精细测量需求难以满足。



▍电晕笼三维扫描现场


使用FARO 大空间三维扫描仪,可以精确获取特高压电力设备三维数据,为设备的检测和维护提供精确的数据支持。


640 (3).jpg

▍电晕笼三维扫描现场


这款三维扫描仪具有高精度、高密度等优势、可与其他设备配合使用,更好地满足用户的需求,非接触式测量方式,可以避免接触测量时对被测物体的干扰,提高测量安全性。

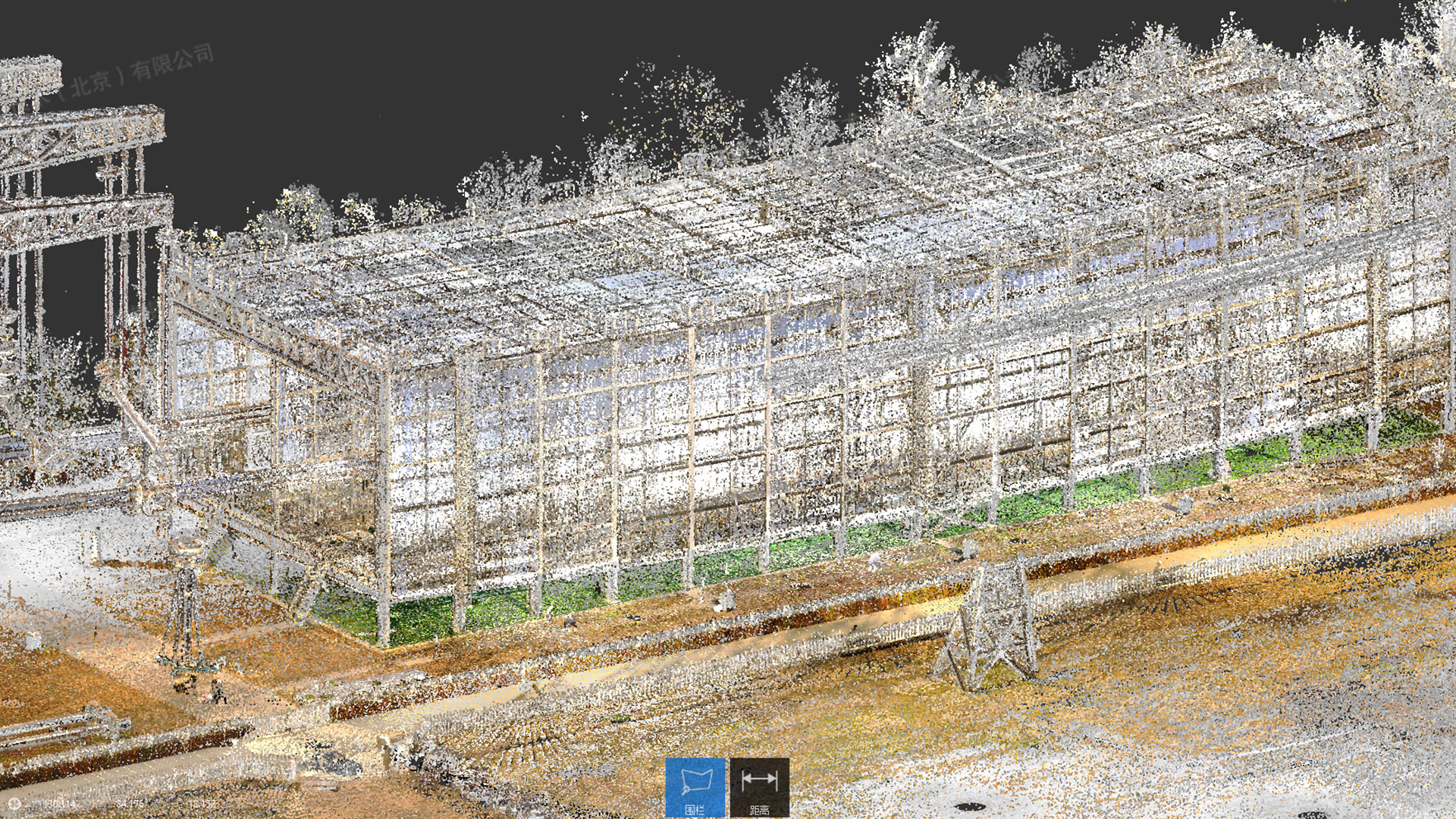

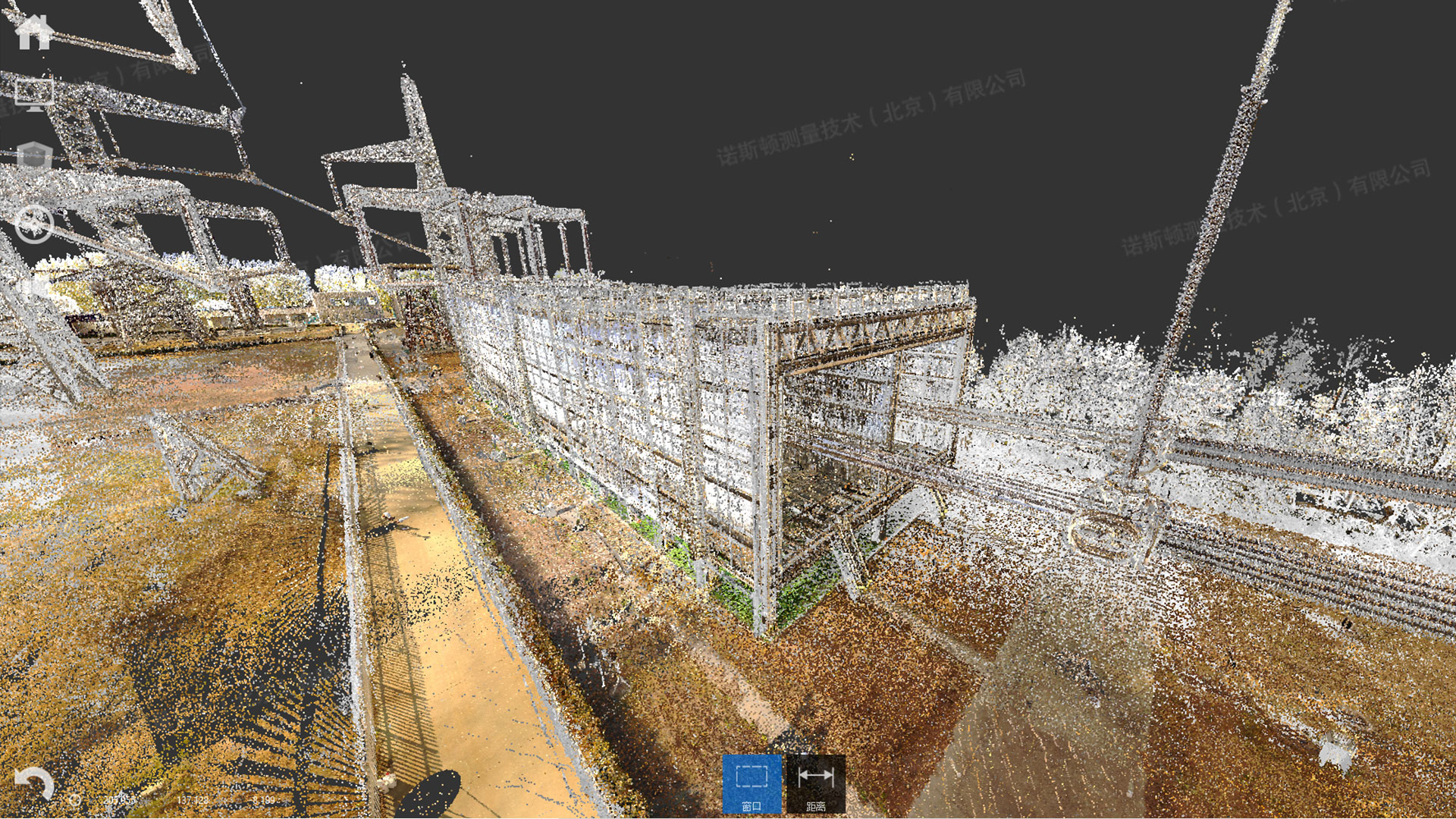

▍电晕笼三维扫描点云数据

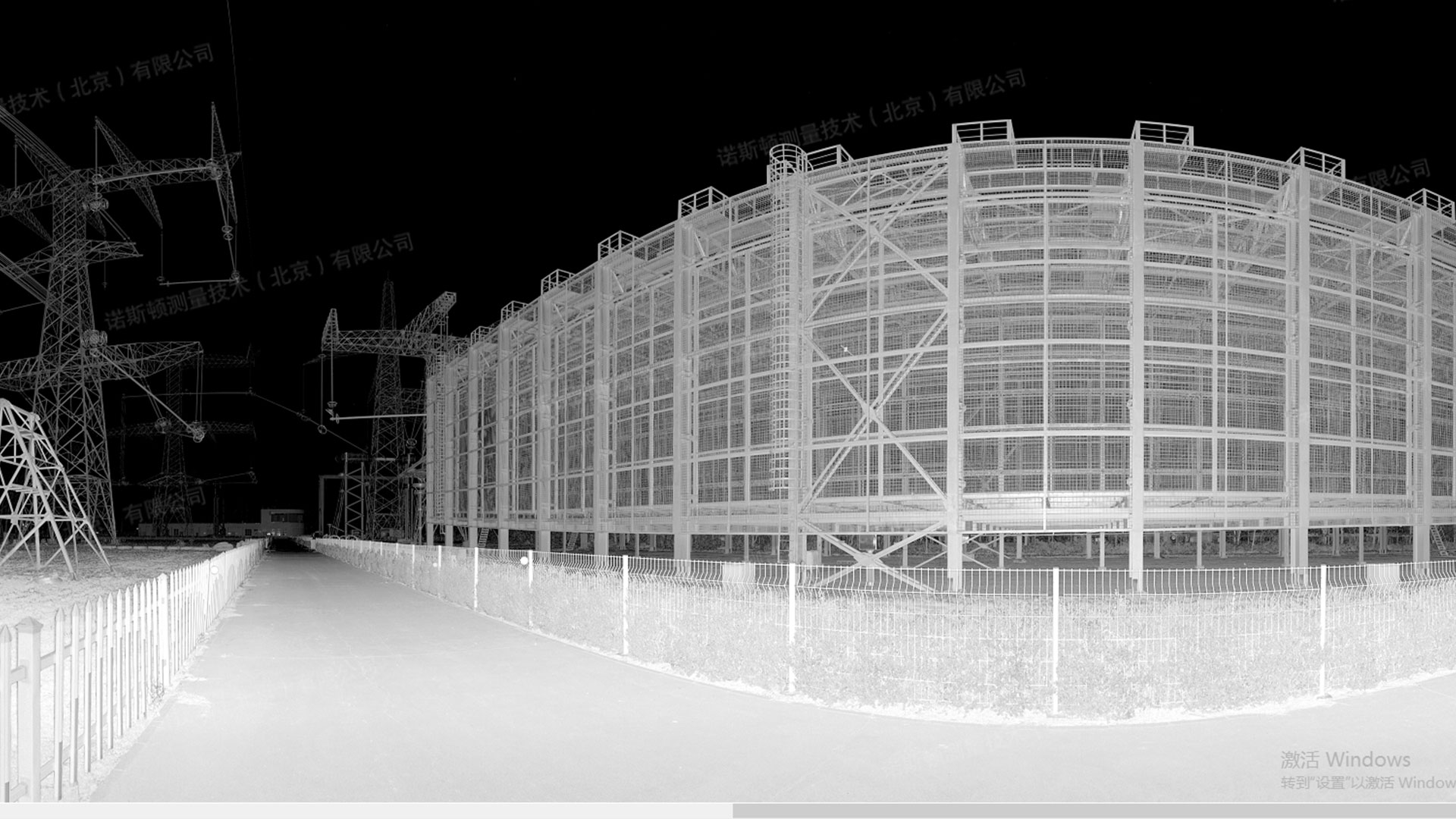

▍电晕笼三维扫描点云数据

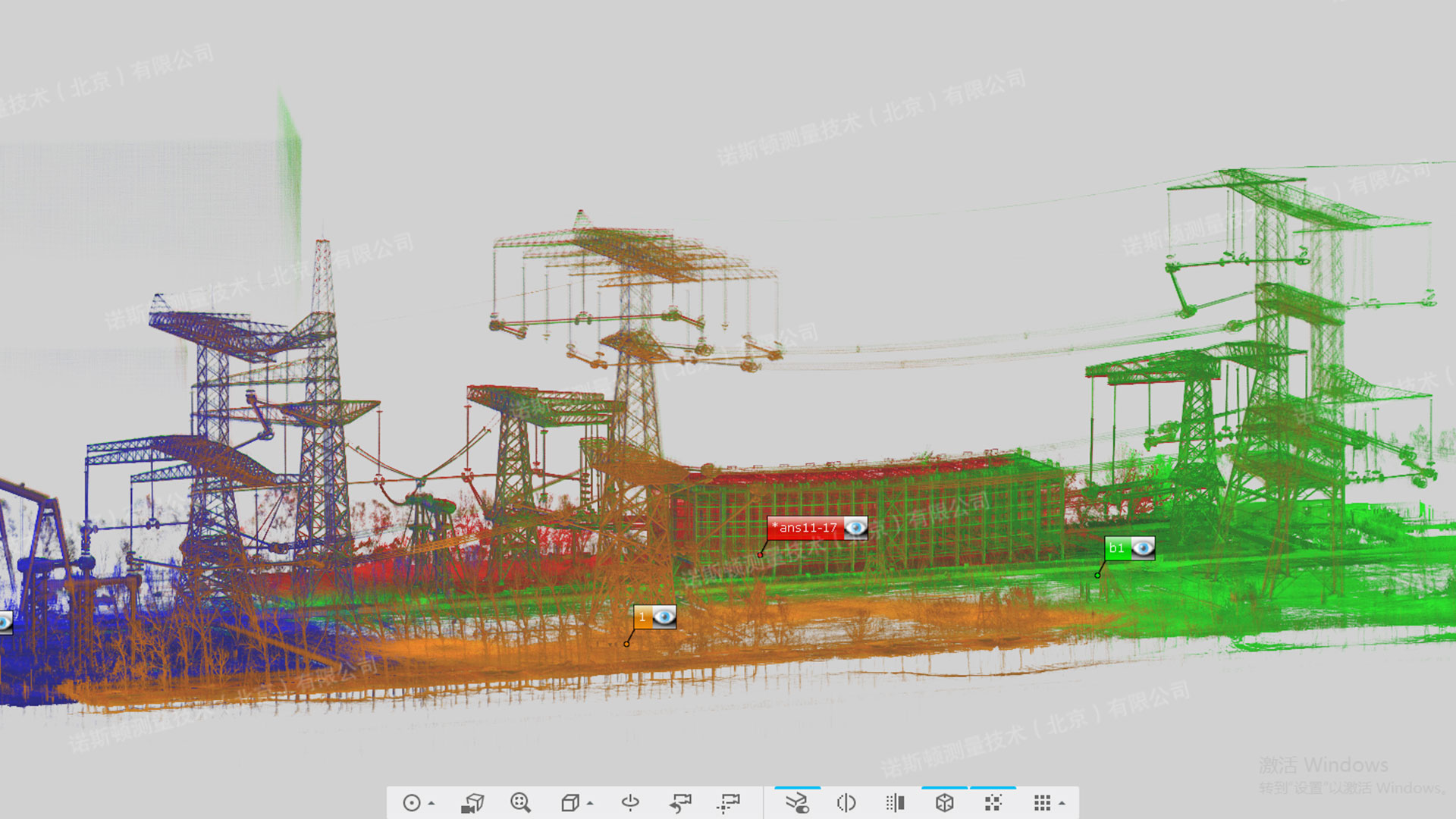

997.jpg▍电晕笼三维扫描点云数据


将采集到的数据进行点云拼接、去噪、平滑等处理,可以得到精确的电晕笼表面数据。根据需要,对处理后的数据进行电晕笼表面的电场分布、检测表面缺陷分析等应用。



▍电晕笼三维扫描点云数据



▍电晕笼三维扫描点云数据



▍电晕笼三维扫描点云数据


建立特高压试验基地的试验区域精细化三维模型,以模拟实际运行状态,为后续的试验提供精确的数据支持。通过三维数据还可以实时查看设备的运行状态信息,如温度、压力等,以便进行安全监测和预警。

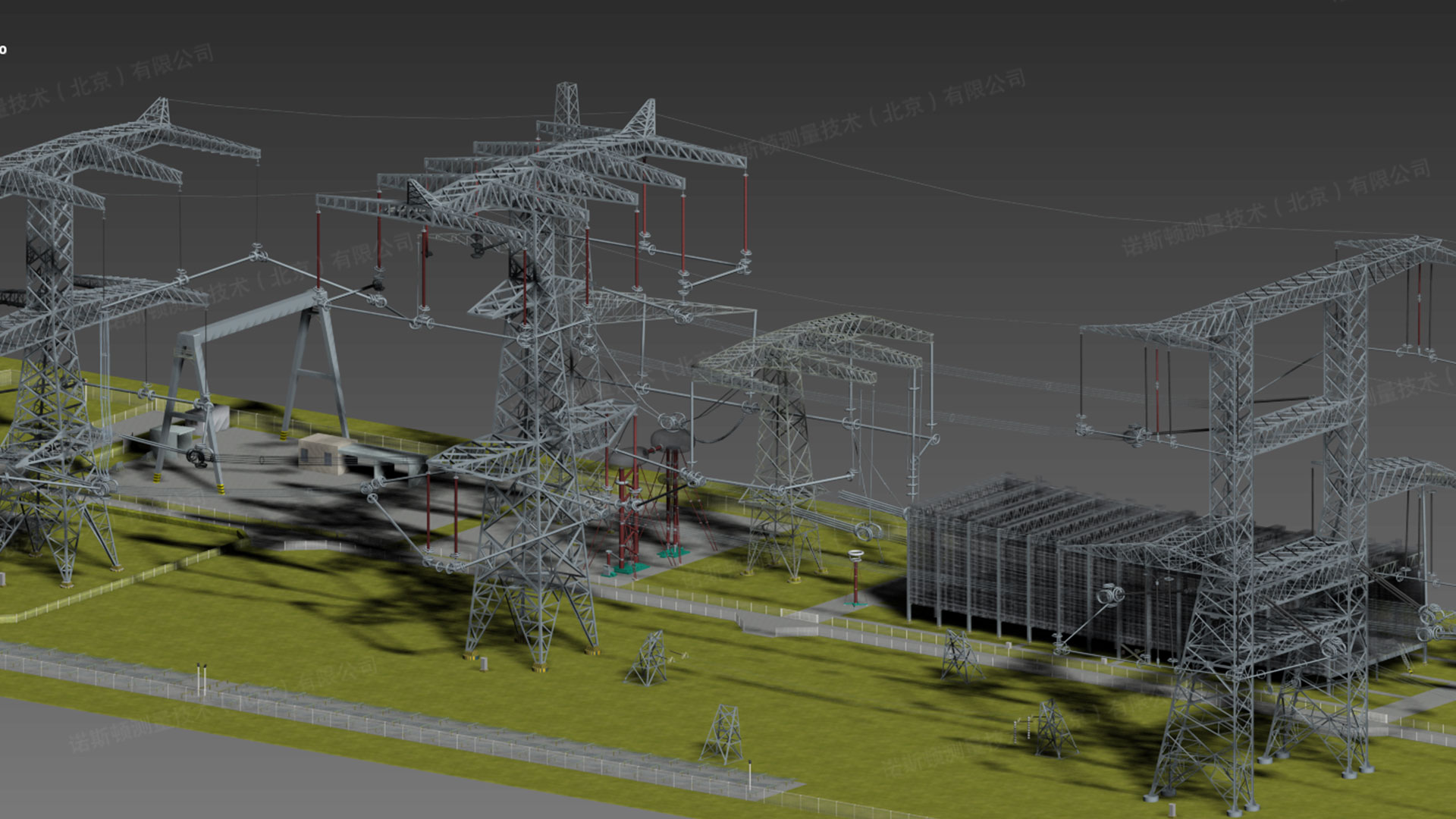

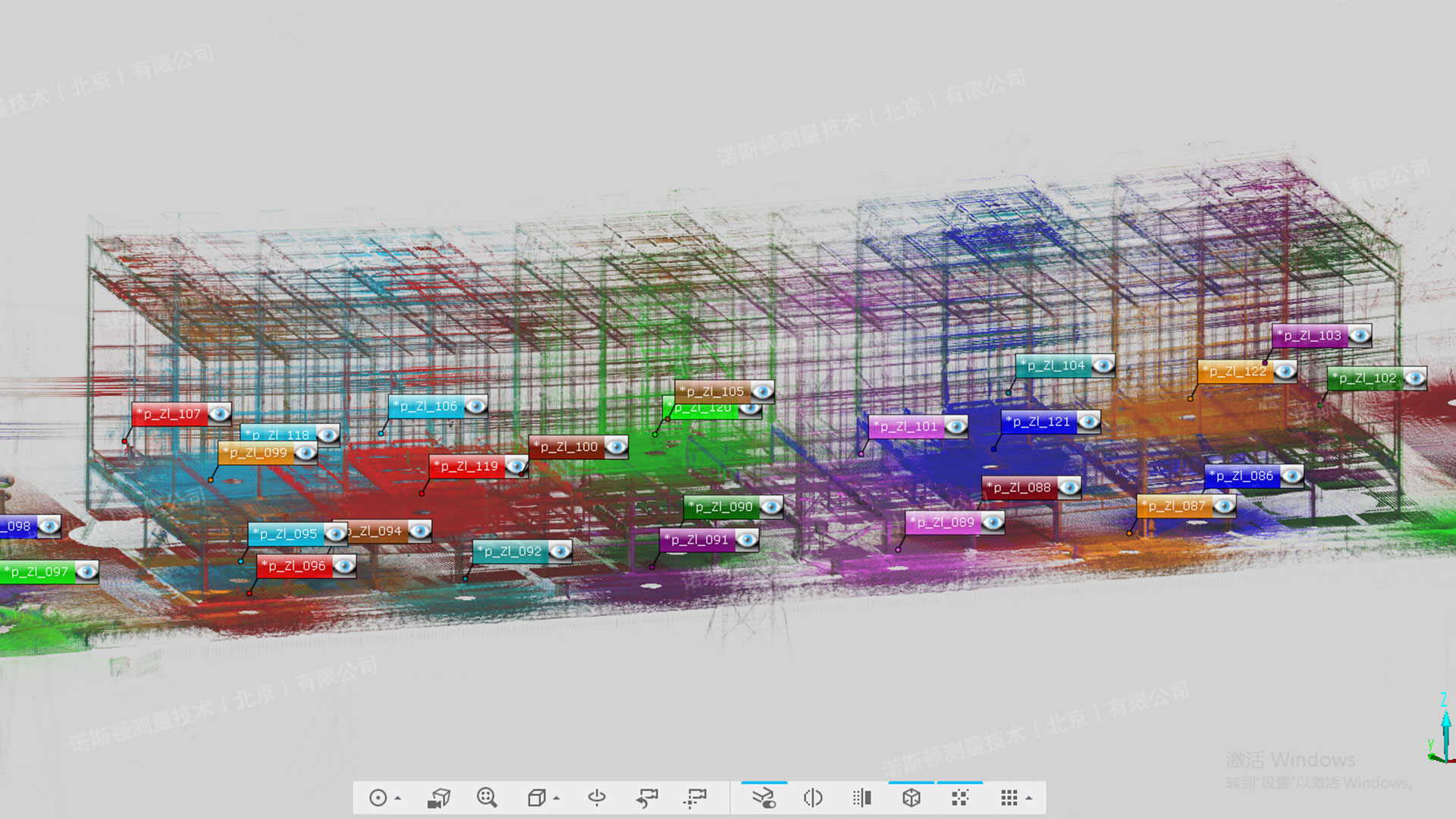

▍电晕笼三维扫描模型数据

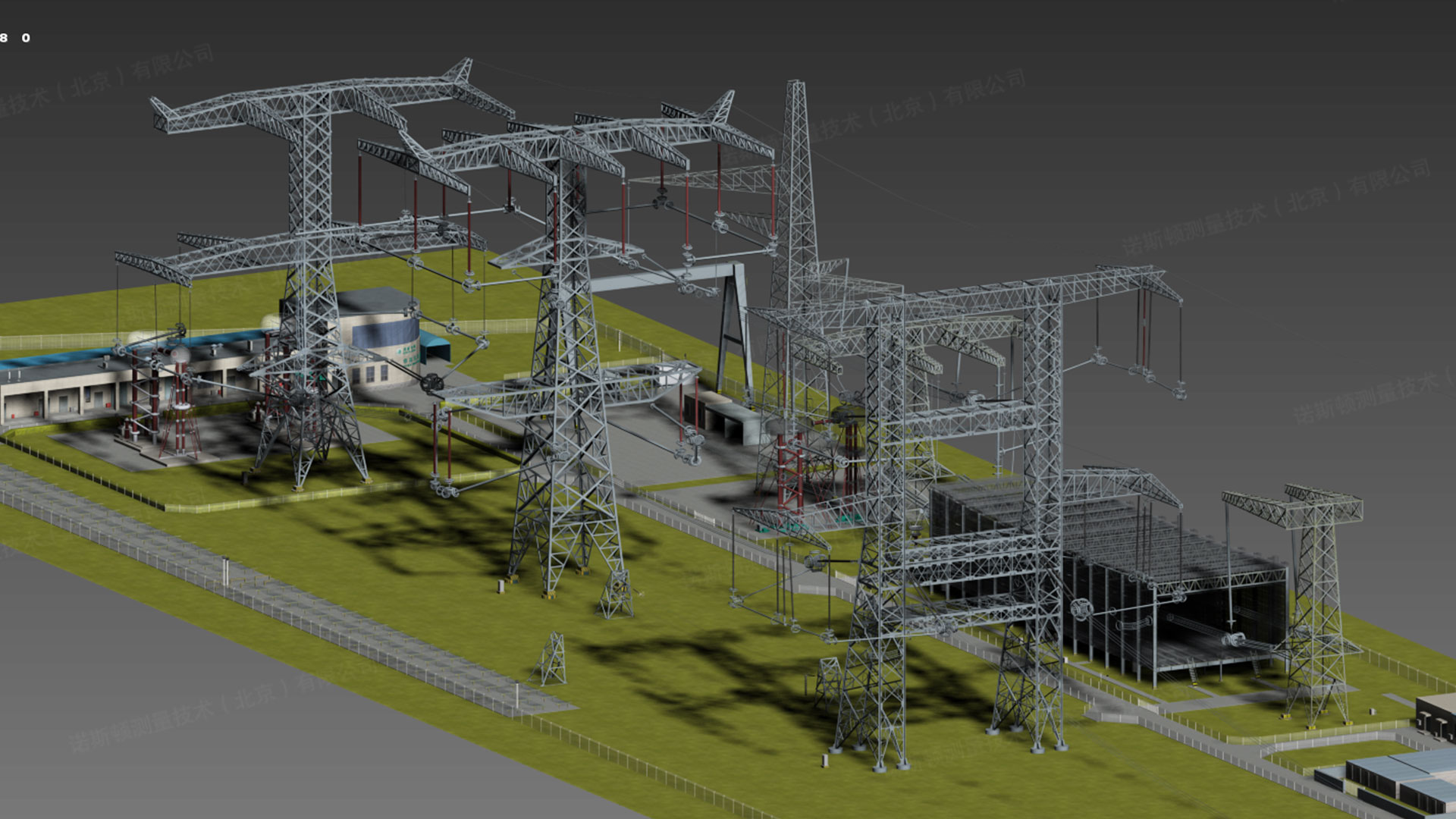

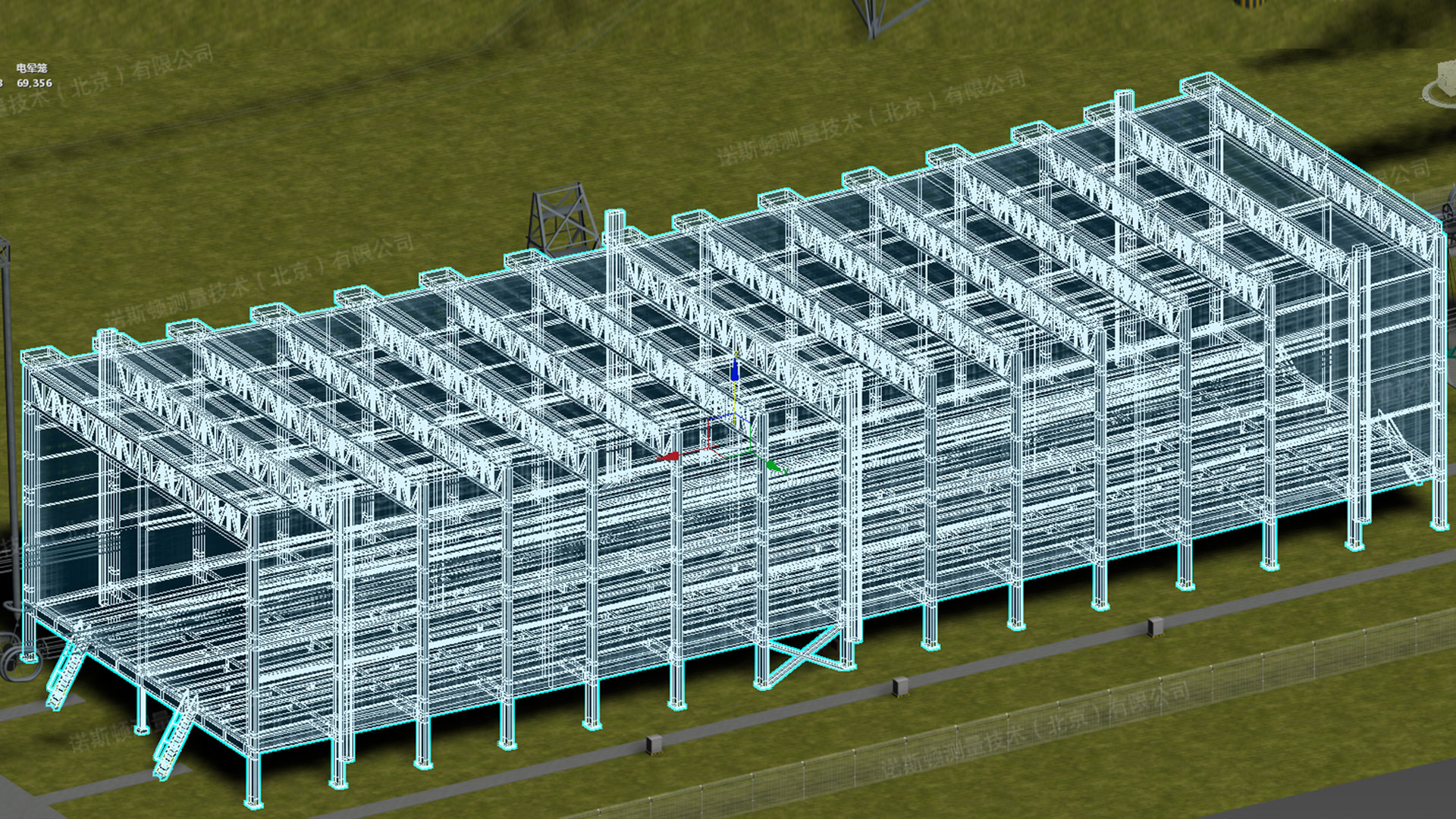

▍特高压试验基地三维扫描模型数据


利用三维扫描技术有效地缩短了试验基地项目开发周期,降低了开发成本,通过数字化管理软件进行数据分析和处理,实现资源的优化配置和管理。



▍特高压试验基地三维扫描模型数据



▍特高压试验基地三维扫描模型数据


本期小结


通过三维扫描技术可以提高设备检测精度、精细化建模、安全监测和数字化管理水平,为特高压交流试验示范工程的建设和特高压电网安全、稳定、经济运行提供坚强的技术支撑。
