三维扫描技术赋能剧院建筑装修“数字化设计”

浏览次数:1089 | 录入时间: 2023-08-14 | 分享:

剧院建筑是建筑行业内公认的专业性强、技术复杂程度高、涉及专业种类多的工程项目。


包含建筑学、灯光、音响、舞台机械、智能控制、装饰工程等二十几个专业协调工作的系统工程,在任何环节上的失误或配合不到位,都会影响系统运作失调,终影响建筑及观演效果。



▍图片来源网络,如有侵权联系删除


剧院建筑设计项目三维数字化解决方案


剧院建筑结构专业设计的难点在于解决大跨度、大空间结构的结构选型和可行性分析,既要保证结构的安全可靠和经济合理,又要满足各功能空间的净高要求和设备管线的穿行要求,同时厅堂区域的外露结构构件必须满足建筑选型和视觉效果的要求。


640 (1).jpg

▍图片来源网络,如有侵权联系删除


项目背景:


在建筑装饰装修行业中,三维激光扫描技术能够快速测量室内的各种异形结构和建筑元素,如楼梯、悬挂天花板、弧形天花板等。它可以高效地获取精准的数据,并生成高质量的三维模型,这些数据可以用于设计、施工、装饰和维护。

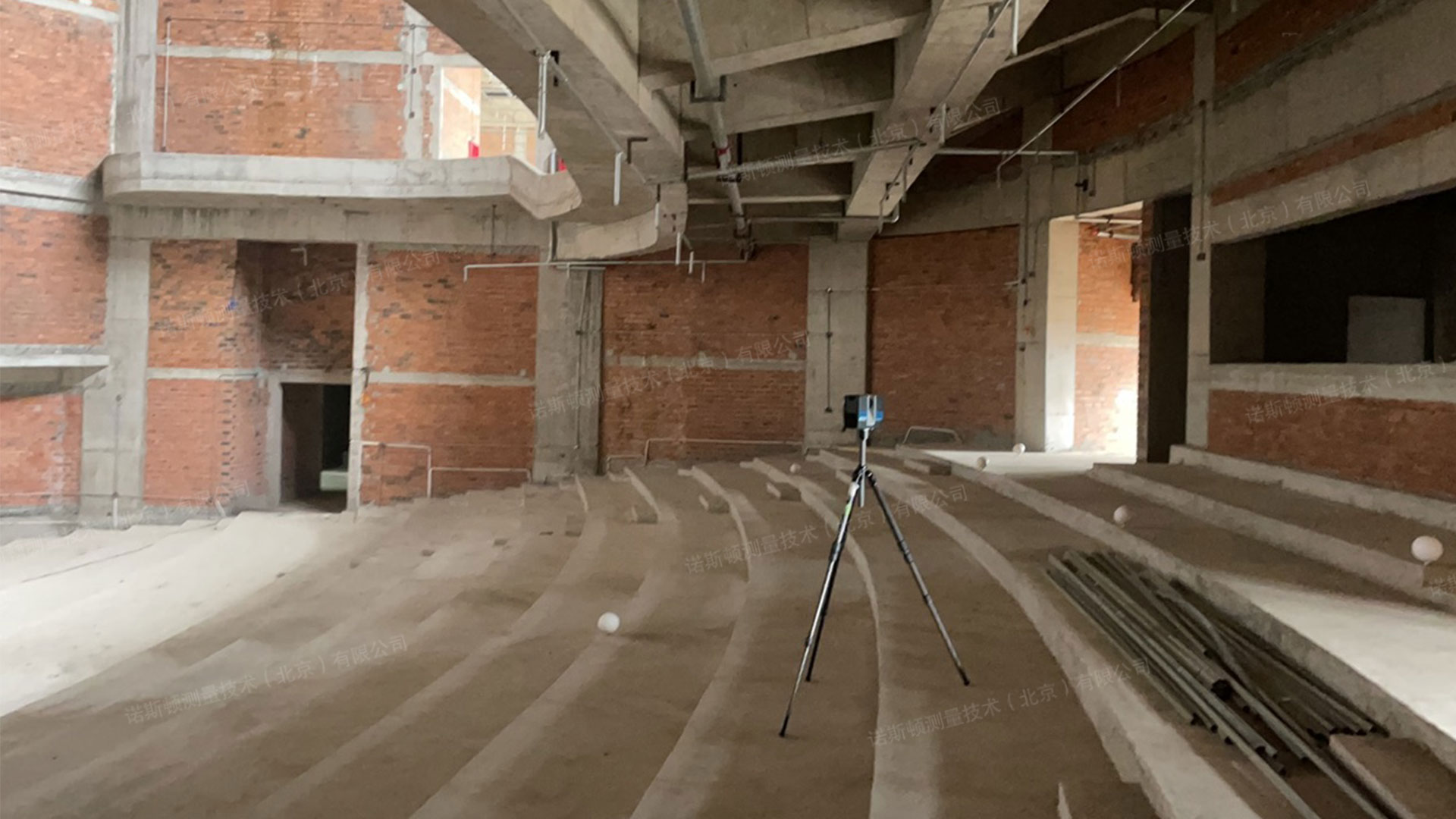

▍剧院建筑三维扫描现场图


此外,三维激光扫描技术还可以帮助设计师识别出空间中存在的问题,并进行优化。

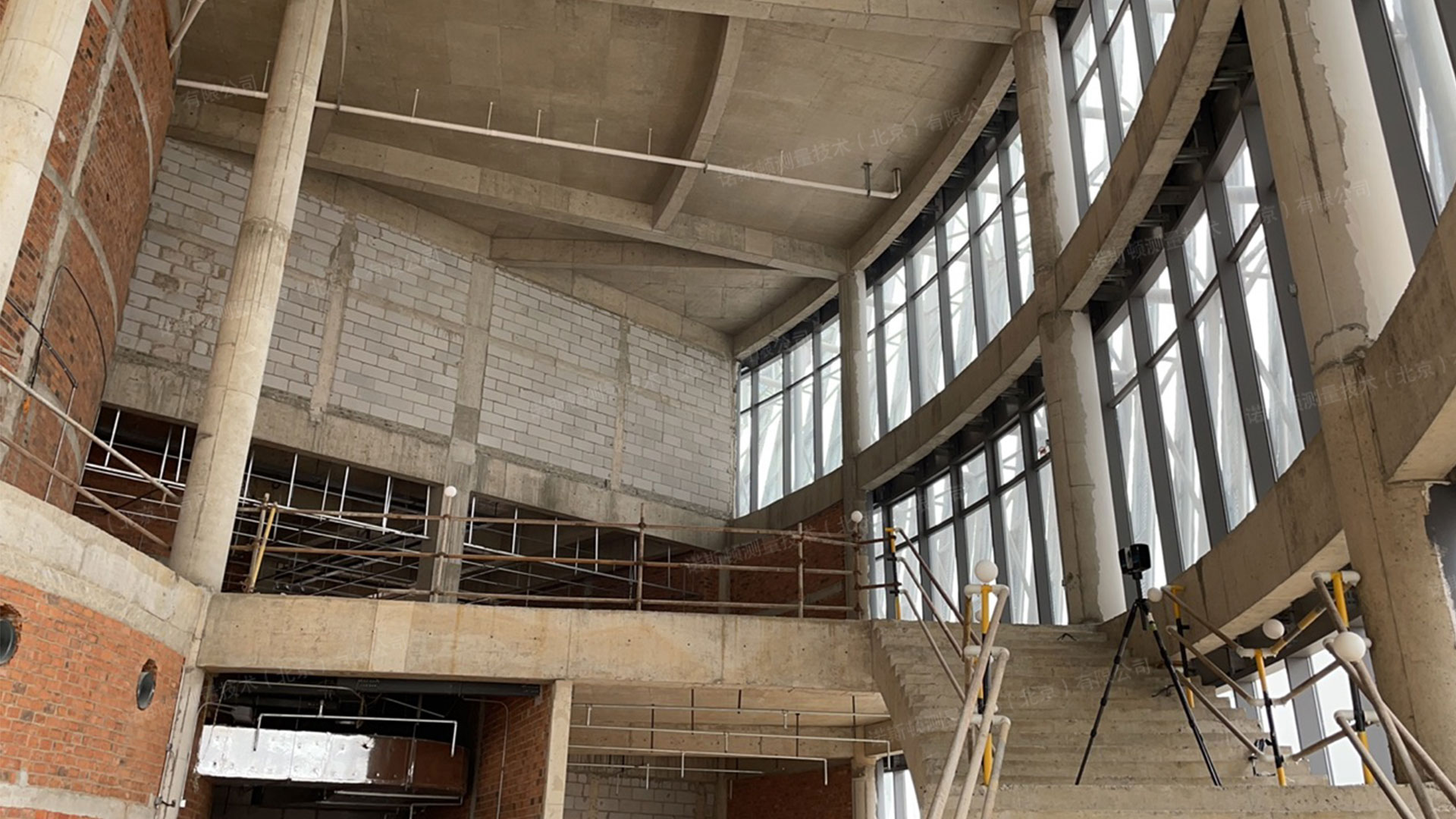

▍剧院建筑三维扫描现场图


项目痛点:


传统测量方式使用卷尺或者全站仪进行测量,效率、测量精度及数据量均有限,往往以点代线、以点代面,不能全面还原已筑构件全貌,对后续饰面深化工作的支撑作用有限,造成预制件在现场需修正的问题,对饰面的最终完成效果及工程进度会造成不利影响。



▍剧院建筑三维扫描现场图


1、剧院内部场馆均为异形设计,设计模型和现场存在较大偏差,无法通过常规测量来深化设计模型;


2、场管内部精装修完成面线多为弧线,传统放样模式很难在规定工期内完成;



解决方案:


诺斯顿技术工程师按照规划好的扫描路线,使用FARO 大空间三维扫描仪对建筑进行扫描,获取现场完整的点云数据。这些点云数据可以准确记录建筑物的实际尺寸、形状和结构。



▍剧院建筑三维扫描现场图


三维激光扫描以水平和竖直方向同时全方位快速的获取高精度,高分辨率的海量的点位数据。现场所有肉眼能见的物体(玻璃、水、镜面反射物体除外)都可以扫描得到。

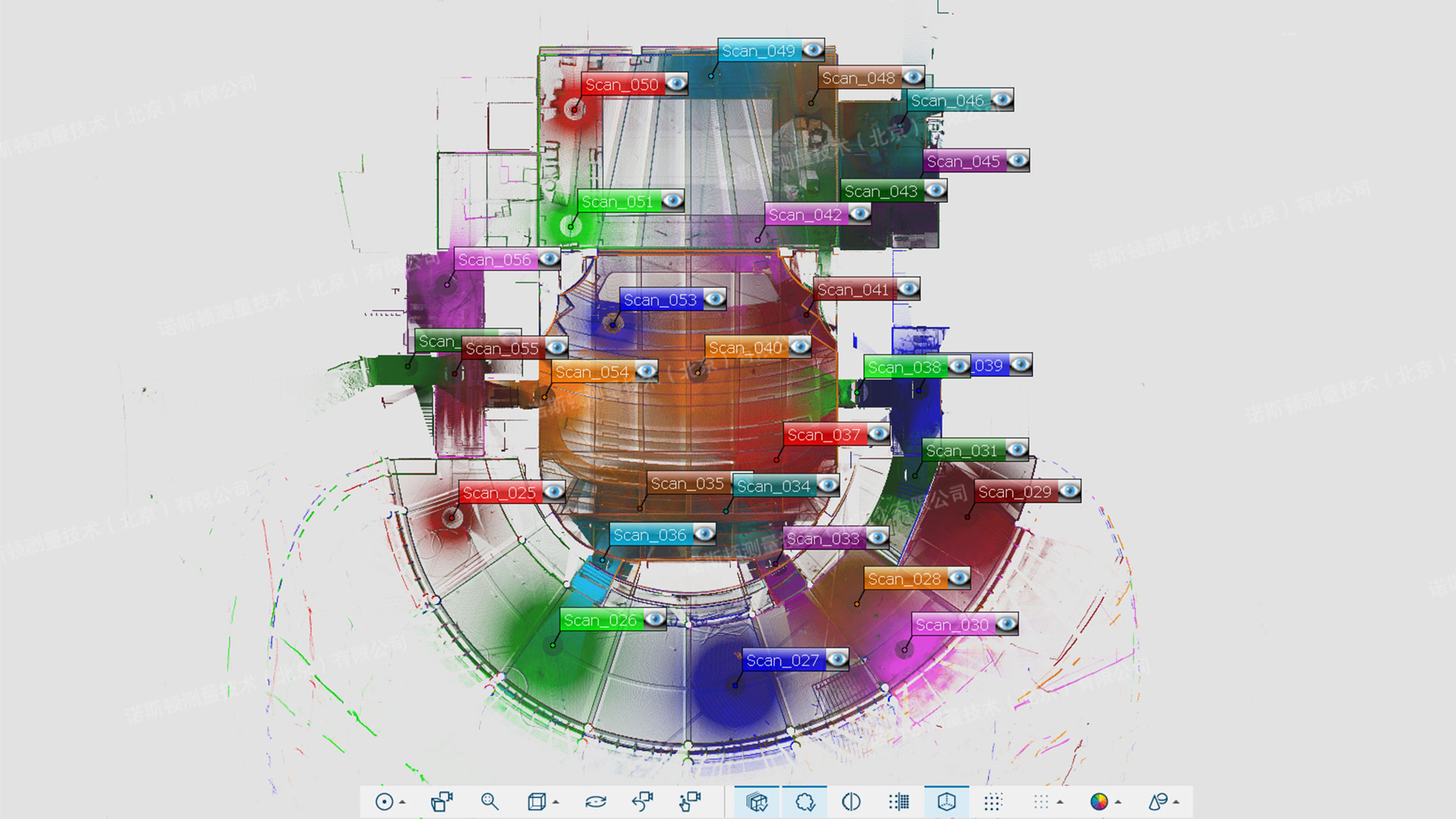

▍剧院建筑三维扫描布站图


每次测量的数据不仅仅包含X,Y,Z点的信息,还包括R,G,B颜色信息,同时还有物体反射率的信息,这样全面的信息能给人一种物体在电脑里真实再现的感觉。

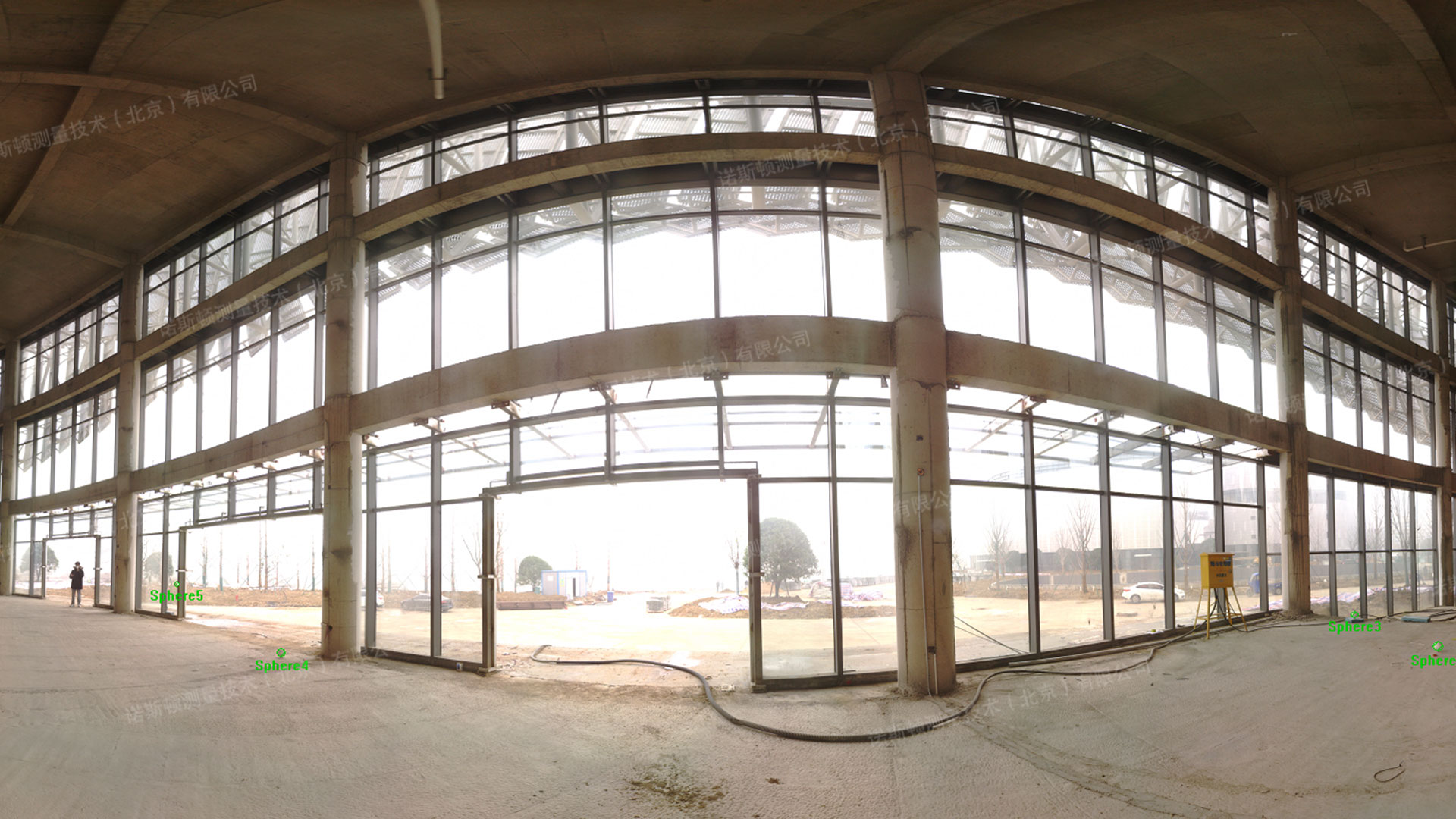

▍剧院建筑钢结构三维扫描全景图


使用专业软件实现点云数据全自动精准拼接、降噪,分割离散点,剔除非目标区域等功能,以保证最终获取完整的、有效的、无多余噪点的点云数据。



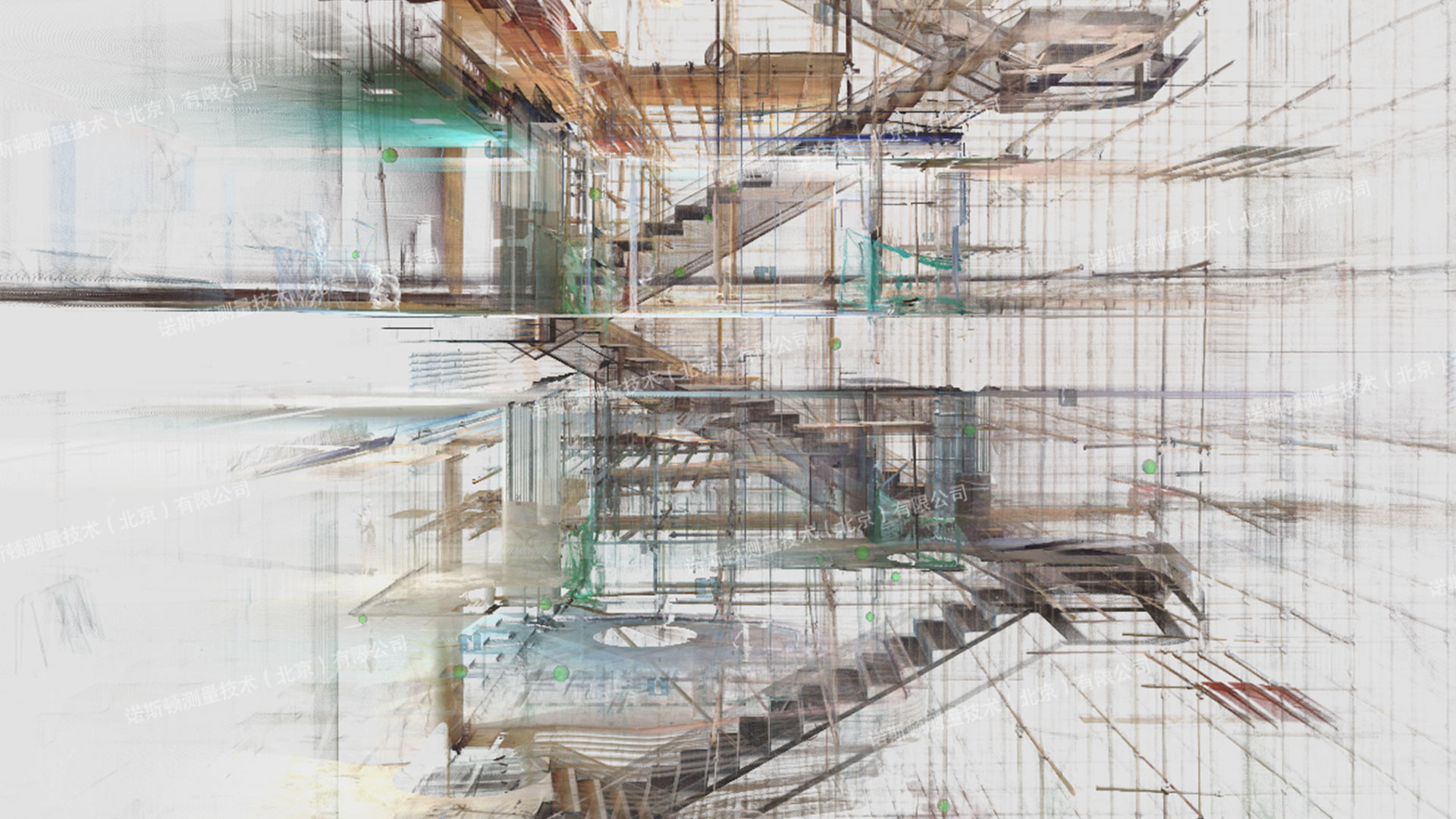

▍剧院建筑三维扫描点云数据



▍剧院建筑三维扫描点云数据


利用三维激光扫描仪扫描建筑物形成的点云,可以完成立面图画(平立剖面)三维模型部件的基本尺寸测量等。

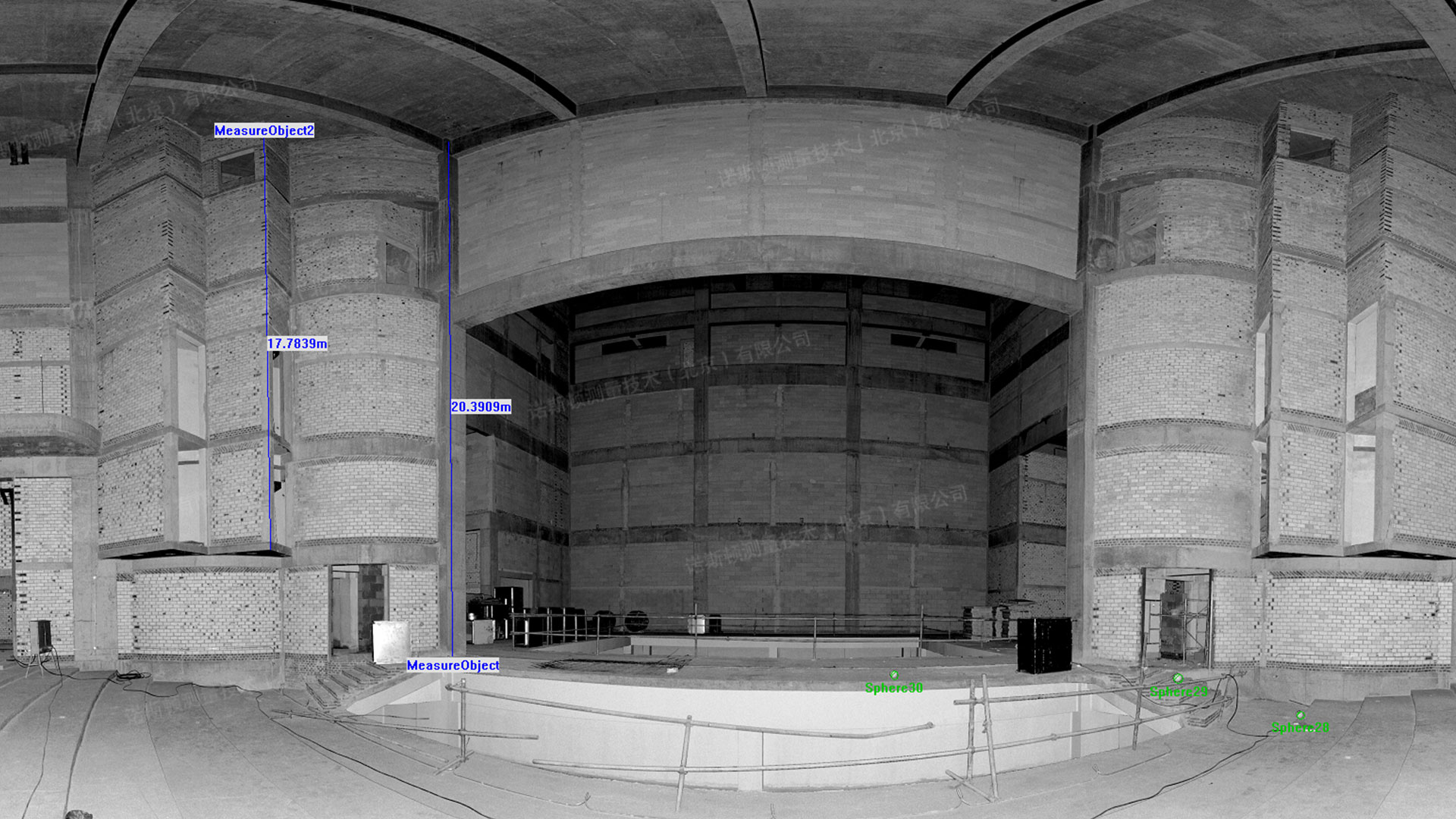

▍剧院建筑三维扫描点云量测



▍剧院建筑三维扫描点云量测


三维激光扫描技术不仅避免了人工测量的局限性,加快装饰构件的生产及安装,提高了饰面深化的工作效率,更可减少深化工作中的多次修正。同时,该技术也同样适用于各类其他的建筑二次深化设计及施工中。



▍剧院建筑三维扫描点云数据


基于点云的数字化模型可视化展示,能够为客户与设计团队提供现场建筑物的可视化模型,方便项目进行空间尺度和改建方案的推敲,设计过程融入现场条件,相辅相成,提前规避现场条件或方案技术的不可行,避免时间、人力和资源的浪费。



▍剧院建筑三维扫描点云数据


本期小结:


通过三维扫描得到的建筑物模型,能够直观、清晰地展示建筑物内部的结构,为建筑装饰设计、装修施工等工作提供有力的数据信息和模型参考,还能够完成实测实量、偏差检测、变形监测、模型对比、场地构建、地形测绘等方面的应用,实现真实、高精度的数据源采集,辅助项目团队实现更多的定性、定量和视景分析。
