压缩机是制冷系统中的重要核心，在工业领域中，压缩机设备主要用于对制冷介质进行压缩、膨胀和输送。

压缩机是以流水线方式生产，在机械加工车间 ( 包括铸造 ) 制造出缸体、活塞 ( 转轴 ) 、阀片、连杆、曲轴、端盖等零部件；在电机车间组装出转子、定子；在冲压车间制造出壳体等，然后在总装车间进行装配、焊接、清洗烘干，最后经检验合格包装出厂 。

项目背景

在生产过程中，压缩机外壳作为压缩机内部结构与外界环境进行接触的重要部件，其质量直接影响着压缩机最终产品的性能。

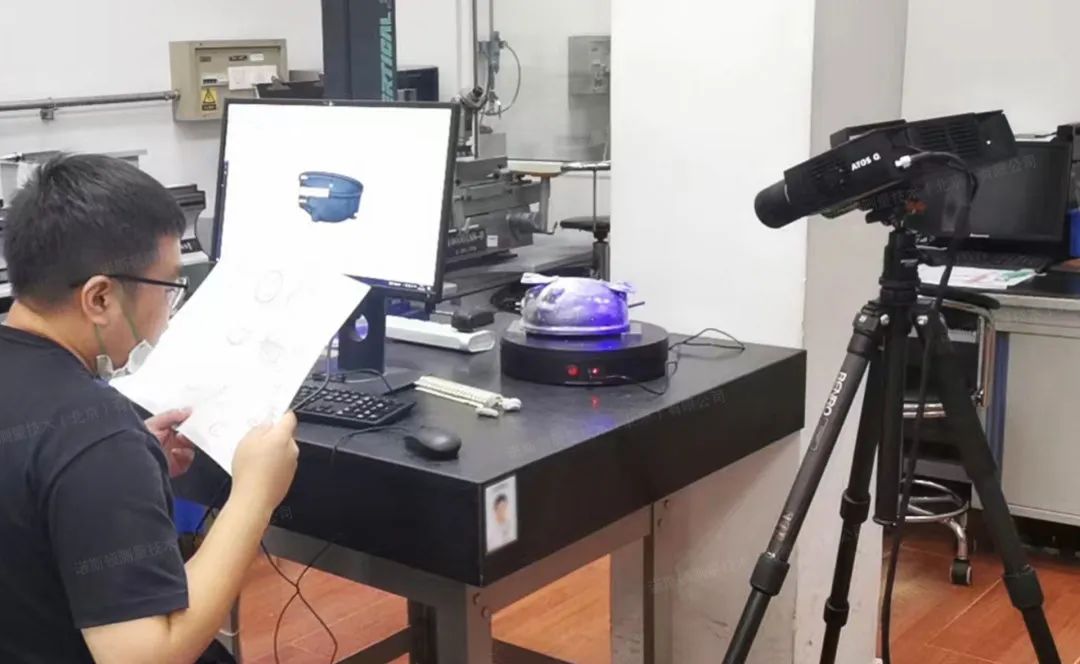

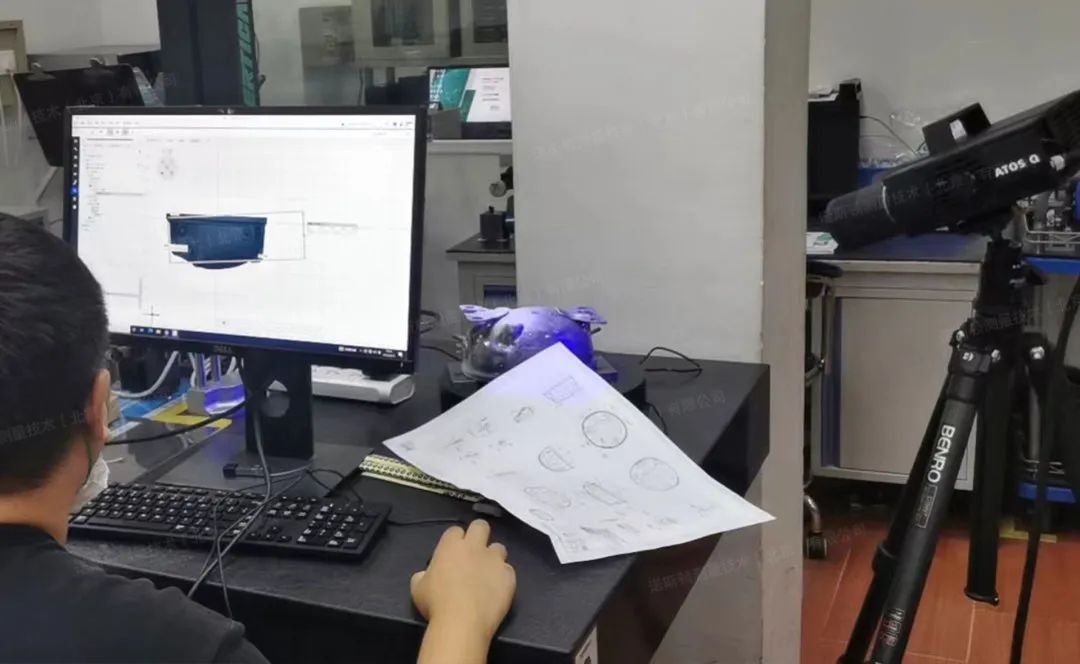

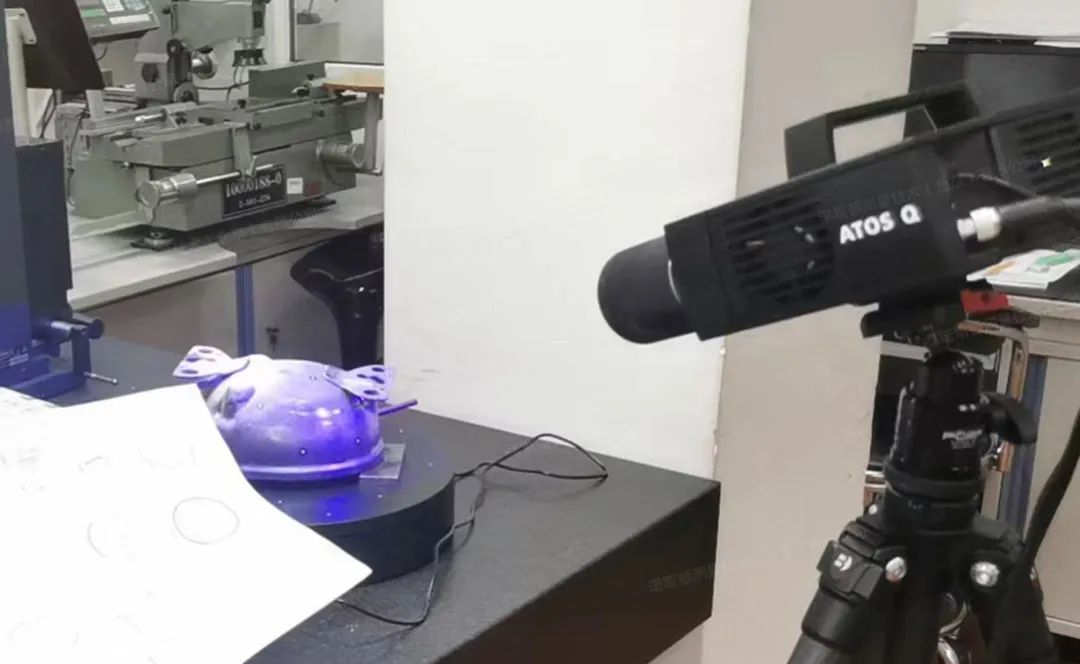

▍压缩机壳体三维扫描现场

压缩机的外壳经过多次安装调整后，其平面度和垂直度都会出现一定的变化，由于压缩机内部结构复杂，因此，需要采用“三维扫描技术”来确保压缩机壳体的所有关键尺寸符合装配精度要求。

客户需求与痛点

本次项目客户需要扫描压缩机的上、下盖壳体数据，用于检测产品与标准数模的偏差以及测量关键部位的3D尺寸和形位公差，以确保整体封闭装配不让制冷剂泄漏。

▍压缩机壳体三维扫描现场

1、压缩机壳体表面有大量的复杂孔、槽及阶梯特征，传统的接触式测量方式无法实现快速、精准测量。

2、在产品生产过程中需要进行多次测量，检测过程繁琐，并且人力成本高。

3、人工检测方式费时费力，测量效率低、误差大，难以保证评价结果的准确性。

三维扫描检测解决方案

蔡司ATOS Q 三维光学扫描仪独有的三重扫描技术，在测量反光表面和带有凹陷的物体上具有显著优势，系统配备的蓝光均衡器能够提升光源亮度，将均匀、无散斑的光传输到投影单元。

▍压缩机壳体三维扫描现场

搭配专业检测软件组成的三维扫描方案，能够在大幅提升检测效率的同时，保证检测质量，解决客户当前检测方案遇到的瓶颈。

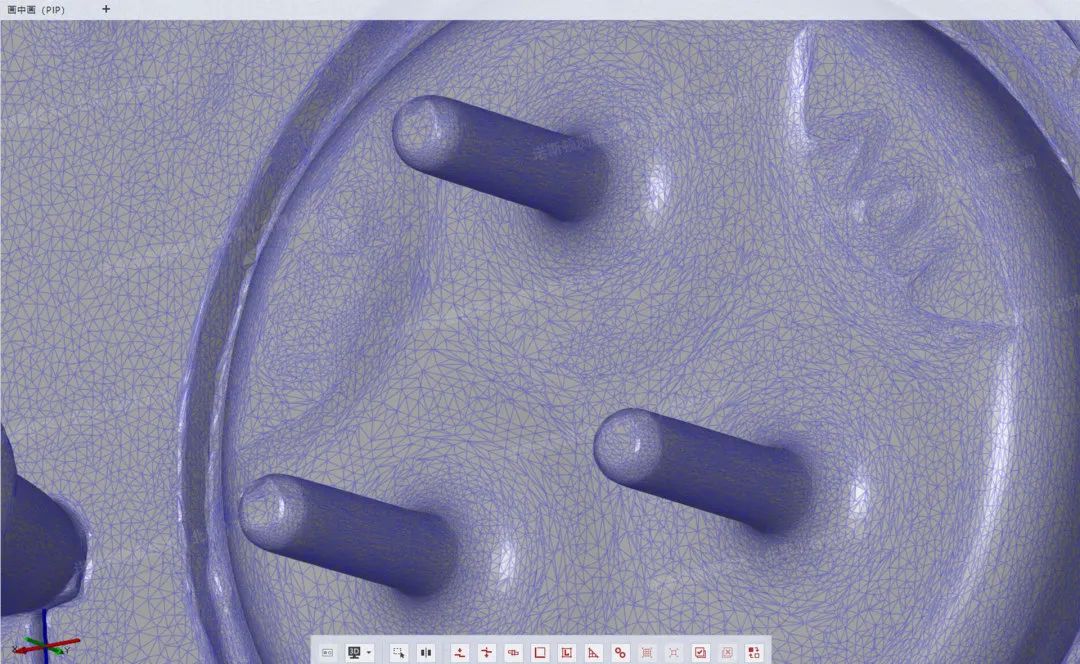

▍压缩机壳体三角网格细节数据

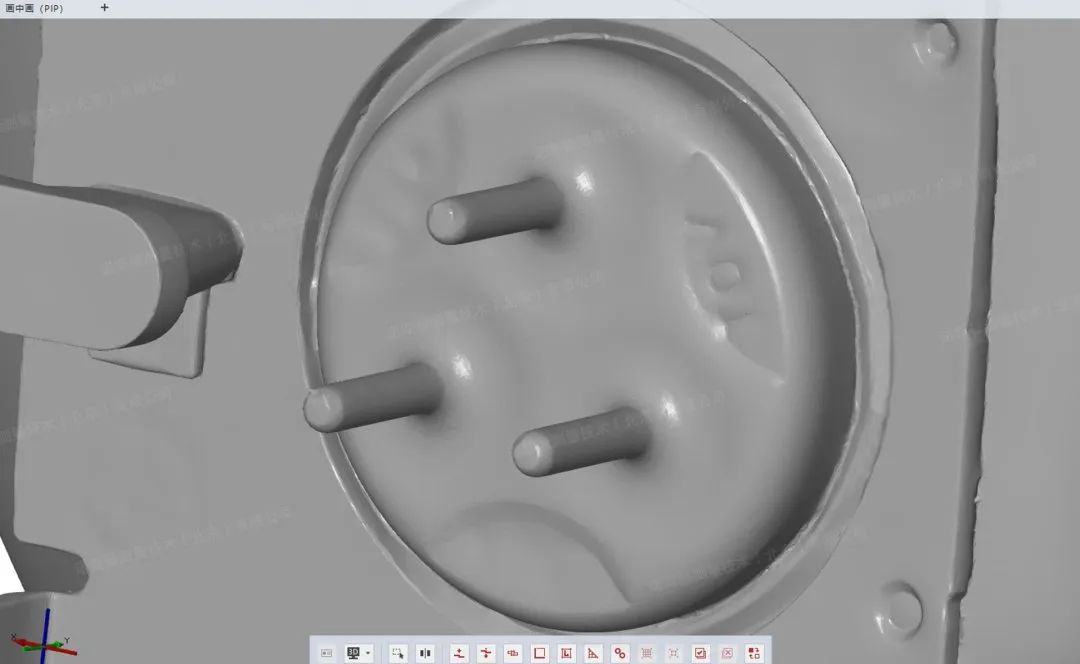

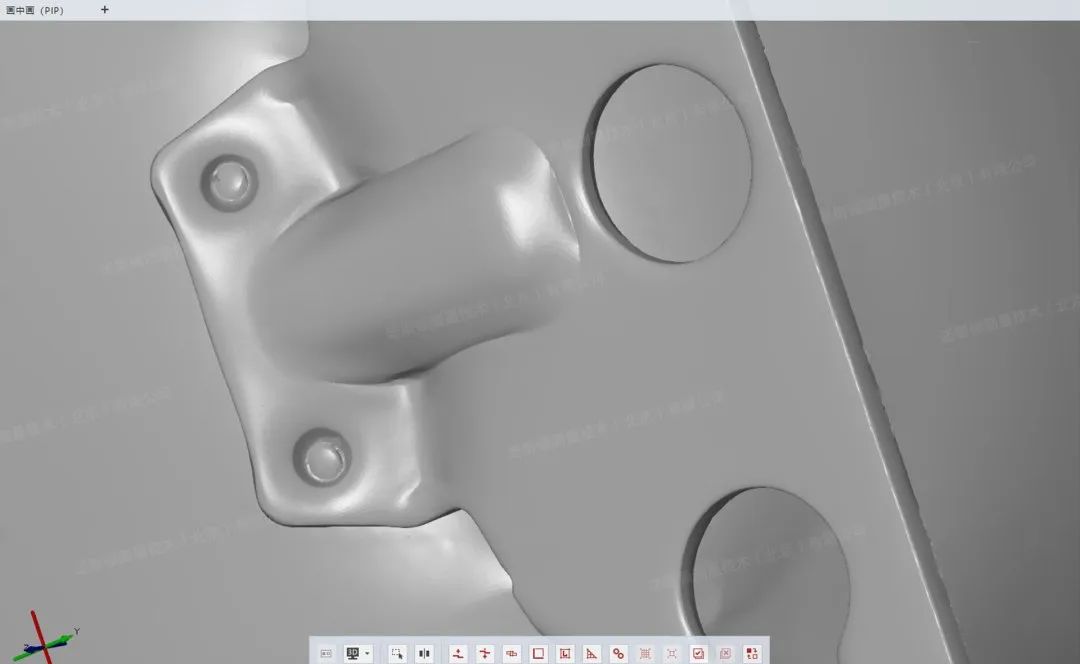

▍压缩机壳体局部细节三维模型

▍压缩机壳体局部细节三维模型

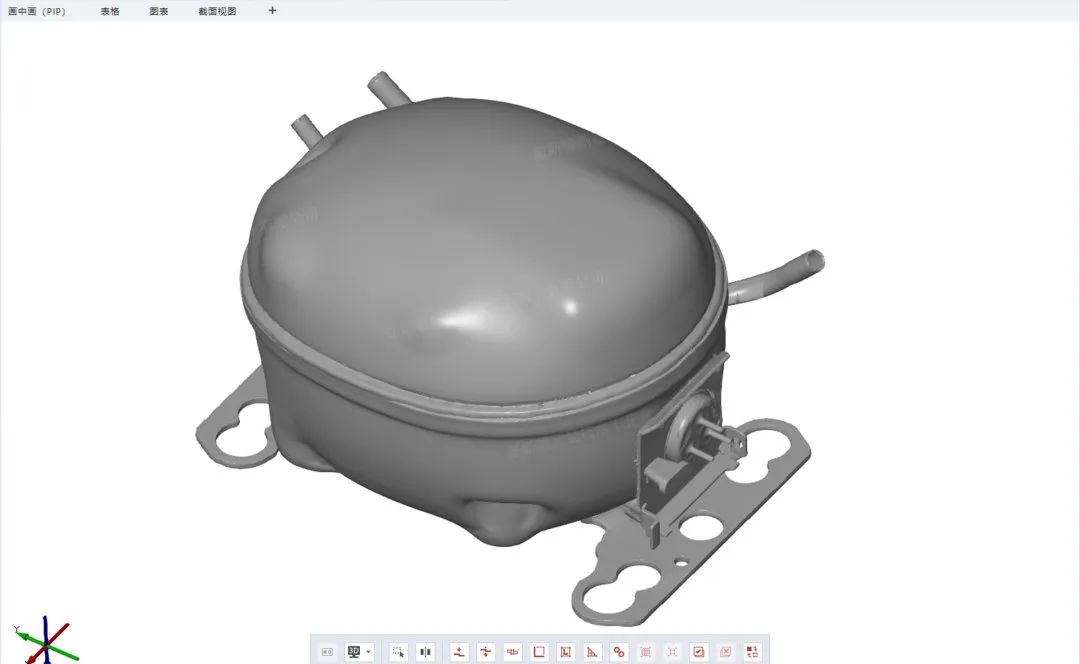

▍压缩机壳体整体模型

通过检测软件，把扫描好的三维数据与产品的原始CAD数模进行拟合比对，生成三维色谱图。

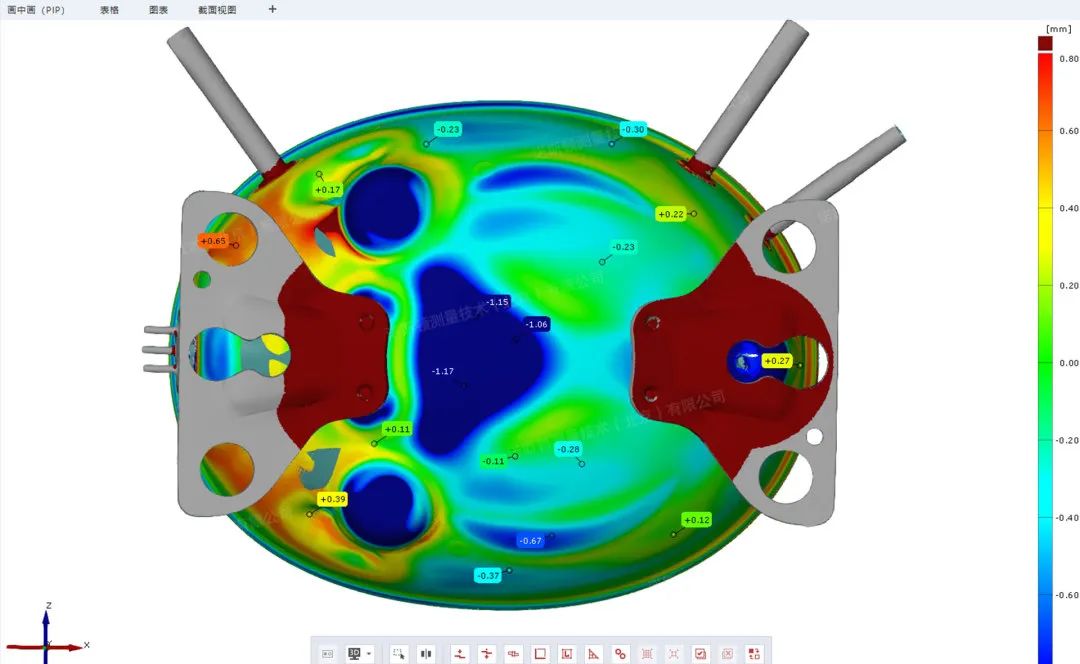

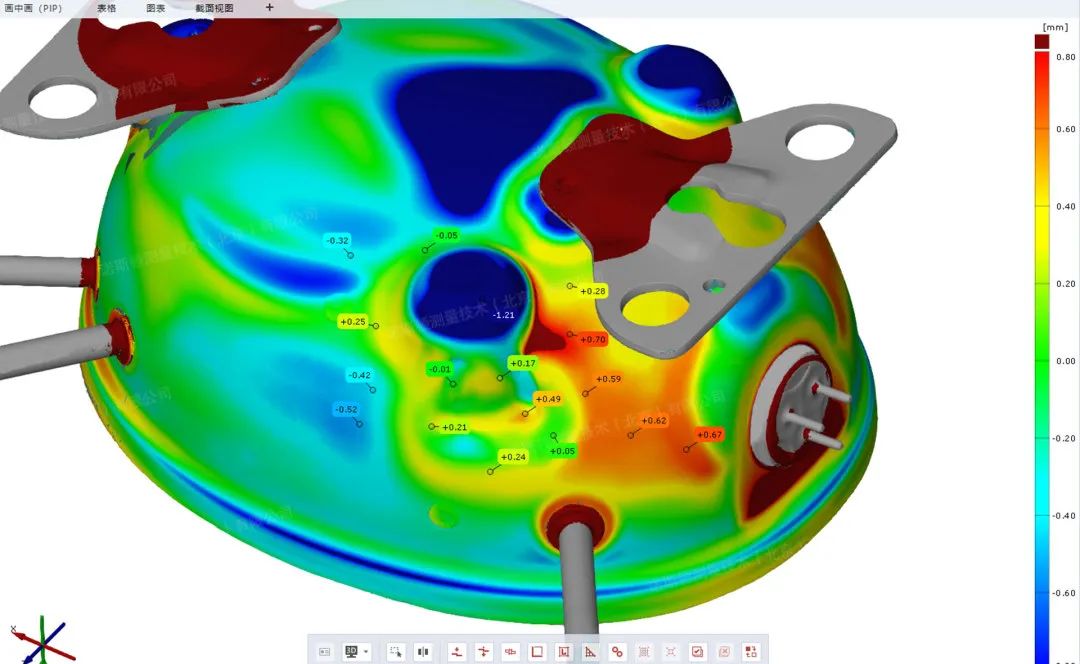

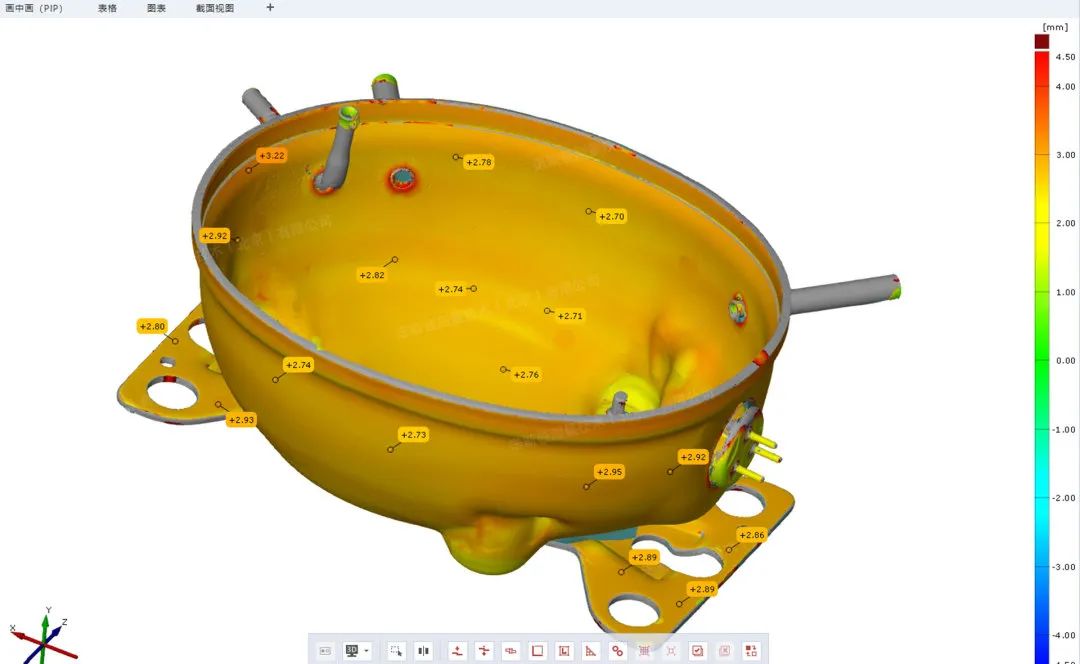

▍压缩机壳体偏差对比检测数据

▍压缩机壳体偏差对比检测数据

该色谱图可以直接反映出被测产品与原始设计的公差情况，并标注具体偏差位置，实现精准质量控制。

▍压缩机壳体偏差对比检测数据

根据客户的需求，工程师还可以利用扫描数据对其进行全尺寸测量，例如面之间距离、材料厚度、截面检测、及形位公差的测量等，并标注关键位置数据。

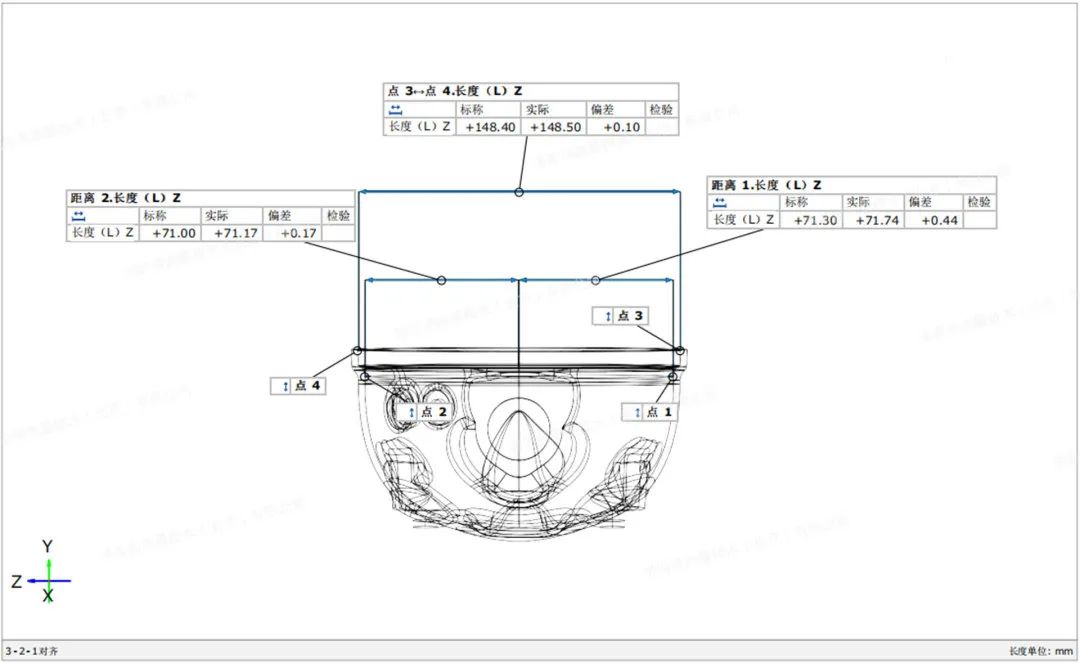

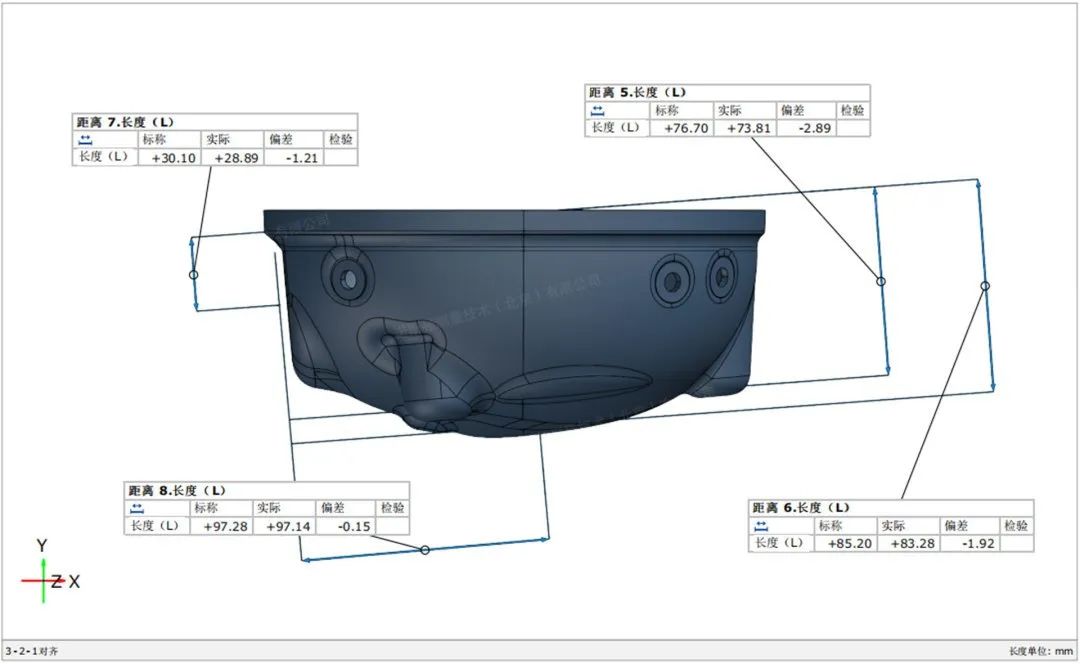

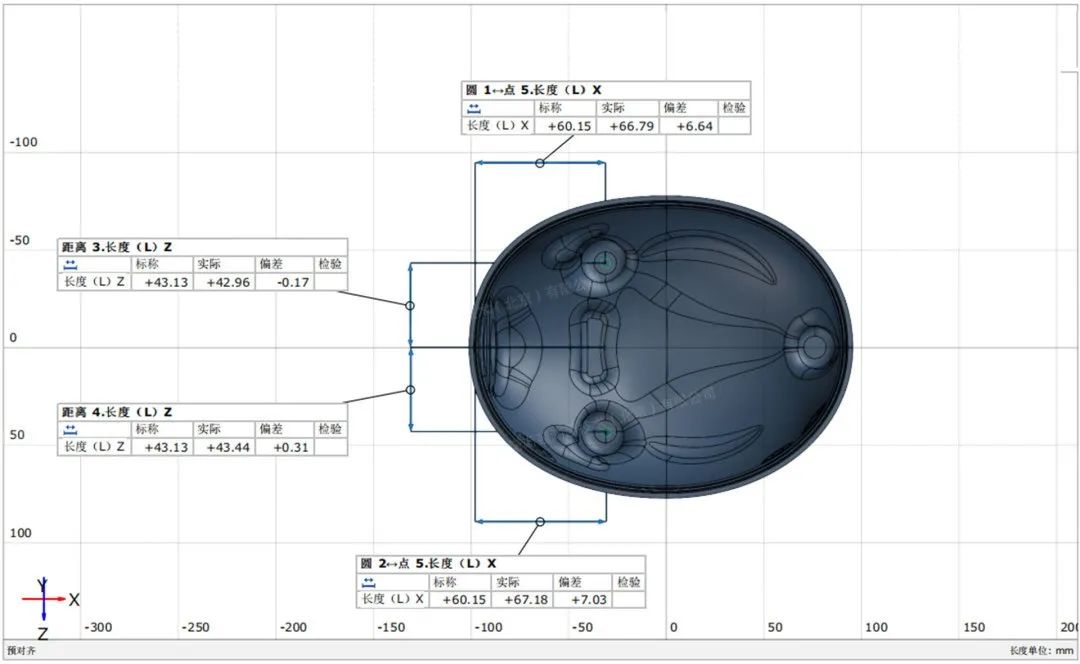

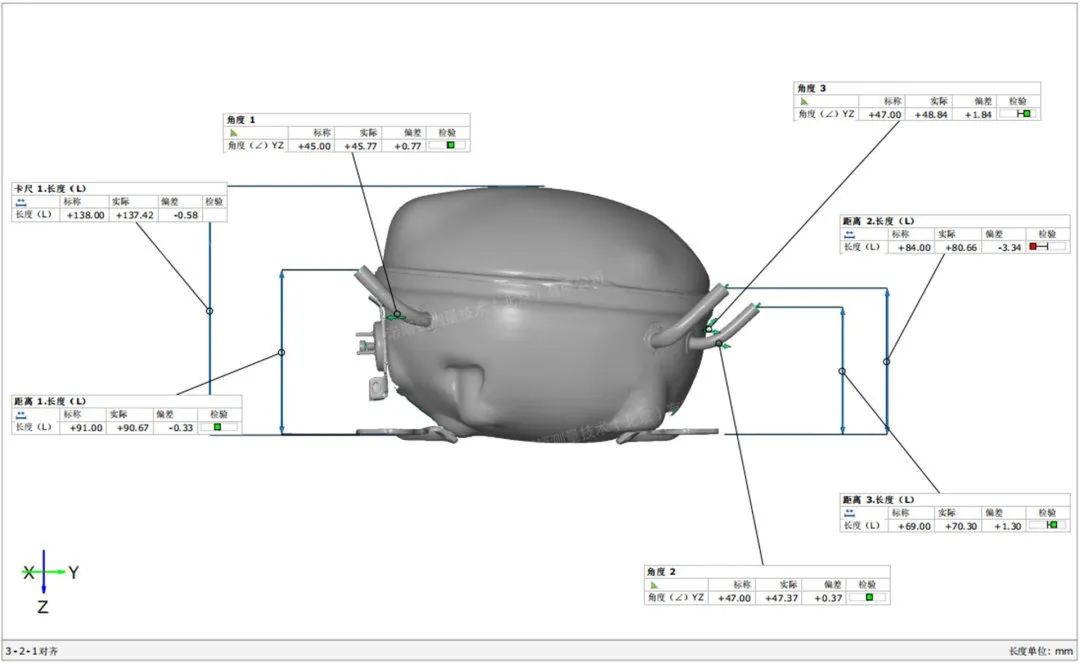

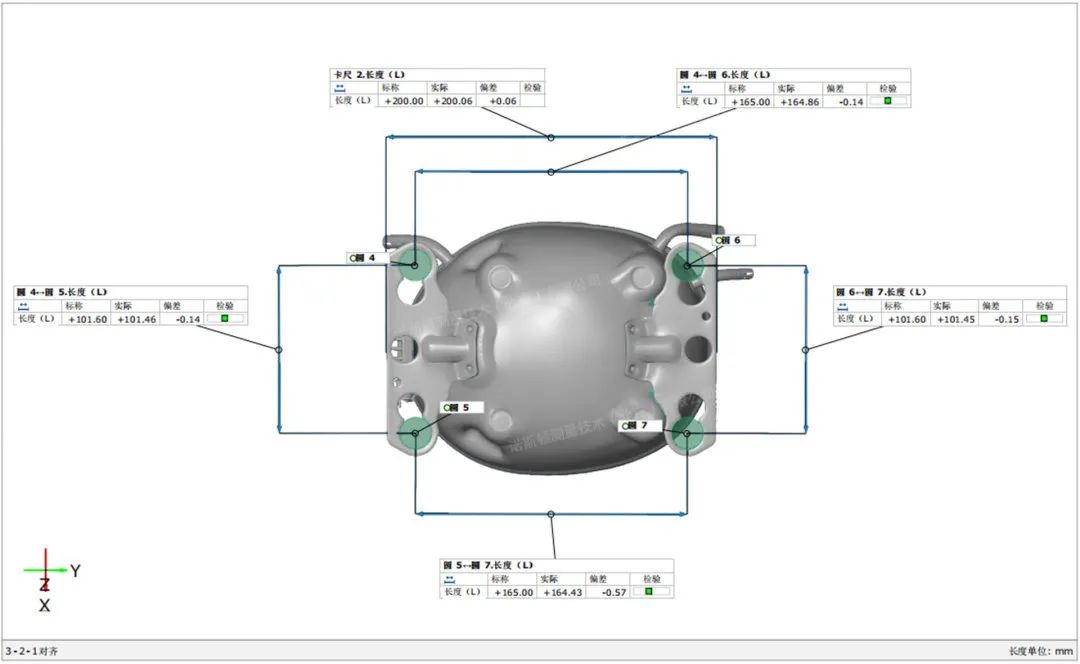

▍压缩机壳体长度测量数据

▍压缩机壳体长度测量数据

▍压缩机壳体长度测量数据

通过三维软件生成直观的色谱偏差图，精准定位问题区域，为后续产品二次开发提供数据指导，同时还可以为制造厂提供三维数字化的检测报告。

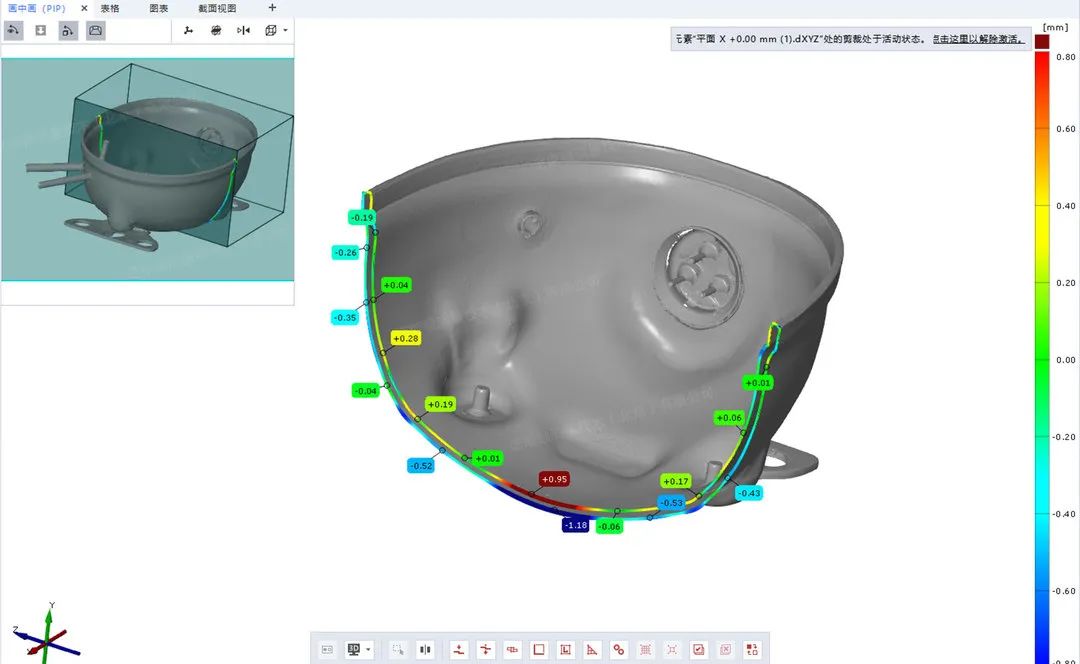

▍压缩机壳体截面检测数据

客户根据检测报告可以直观进行数据对比分析，了解压缩机壳体的加工误差。相比传统的技术手段，大大节约了产品检测的时间成本和人力成本。

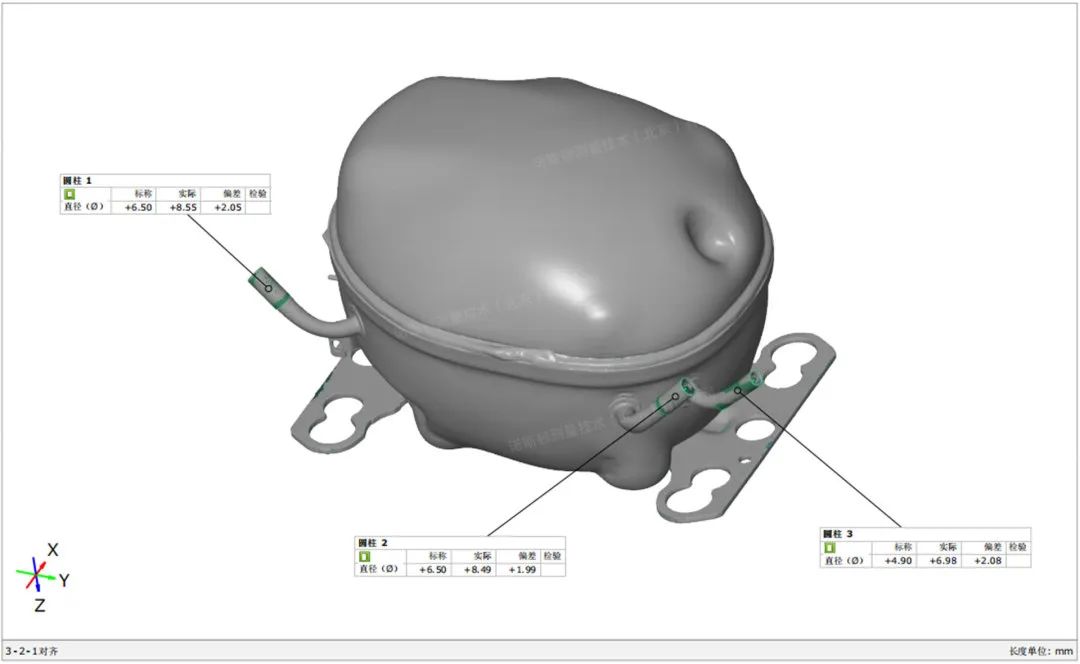

▍压缩机壳油孔直径检测数据

▍压缩机壳油孔直径检测数据

▍压缩机壳油孔直径检测数据

而且该款设备可以快速捕捉详细且易于评估的高质量数据，轻松应对复杂工件的三维数据采集，极大简化了压缩机壳体三维检测全流程，也更符合终端客户的加工需求。

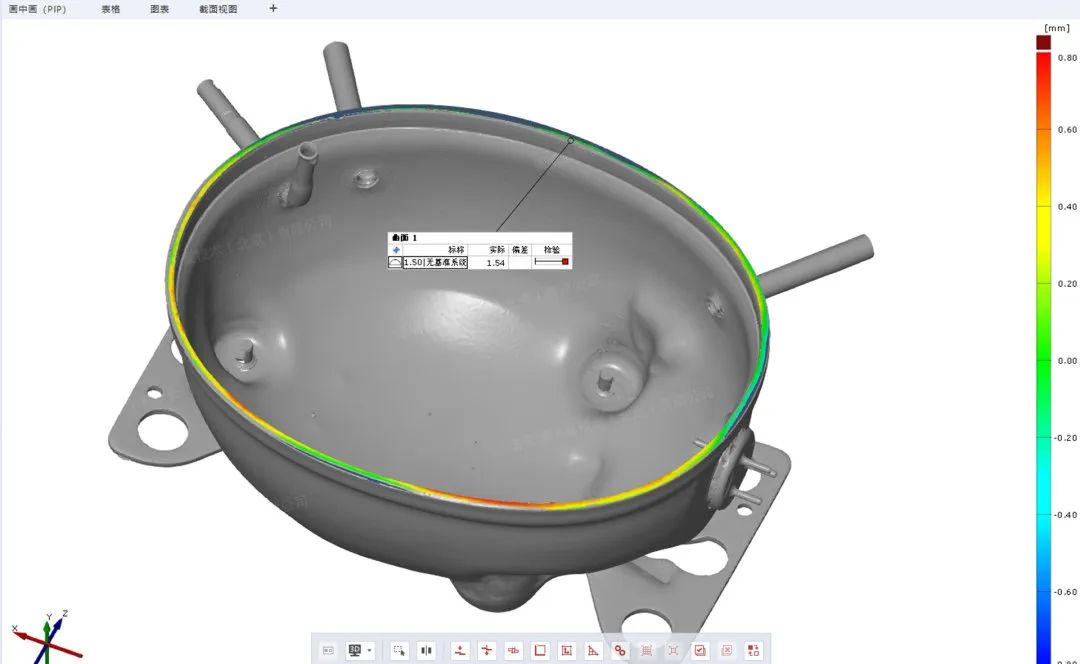

▍压缩机壳体面轮廓度检测数据

▍压缩机壳体材料厚度检测数据

本期小结

从产品开发到制造，涉及到的工艺过程繁多，多个环节相互影响，相互制约，必须从设计、生产到检测等每一个环节进行分析，严格把关，制定合理的质量管控方法。

通过使用蔡司ATOS Q三维光学扫描仪对压缩机壳体进行三维数据采集，不仅为工程师的建模工作提供精准数据，还能够节省大量的人力和时间成本，帮助企业在生产过程中进行质量管控以提升产品质量。
