蔡司 ATOS Q 三维扫描仪助力注塑行业实现精密测量

浏览次数:983 | 录入时间: 2023-02-06 | 分享:

注塑是现代制造的重要工艺之一,为汽车、建筑、家用电器、食品、医药等产业提供各种复杂的注塑结构件、功能件及其特殊用途的精密件等。




对于传统制造业来说,新兴科技的冲击,和来自市场大环境的日益严苛,都促使着企业谋求进一步发展。对于注塑行业来说,数字化转型势在必行。



精密注塑件高精度三维检测解决方案


● 项目概述


本次扫描的注塑件为某制冷压缩机的内部组成部分,要求尺寸严格控制在误差范围内,否则将造成产品后续组装困难。

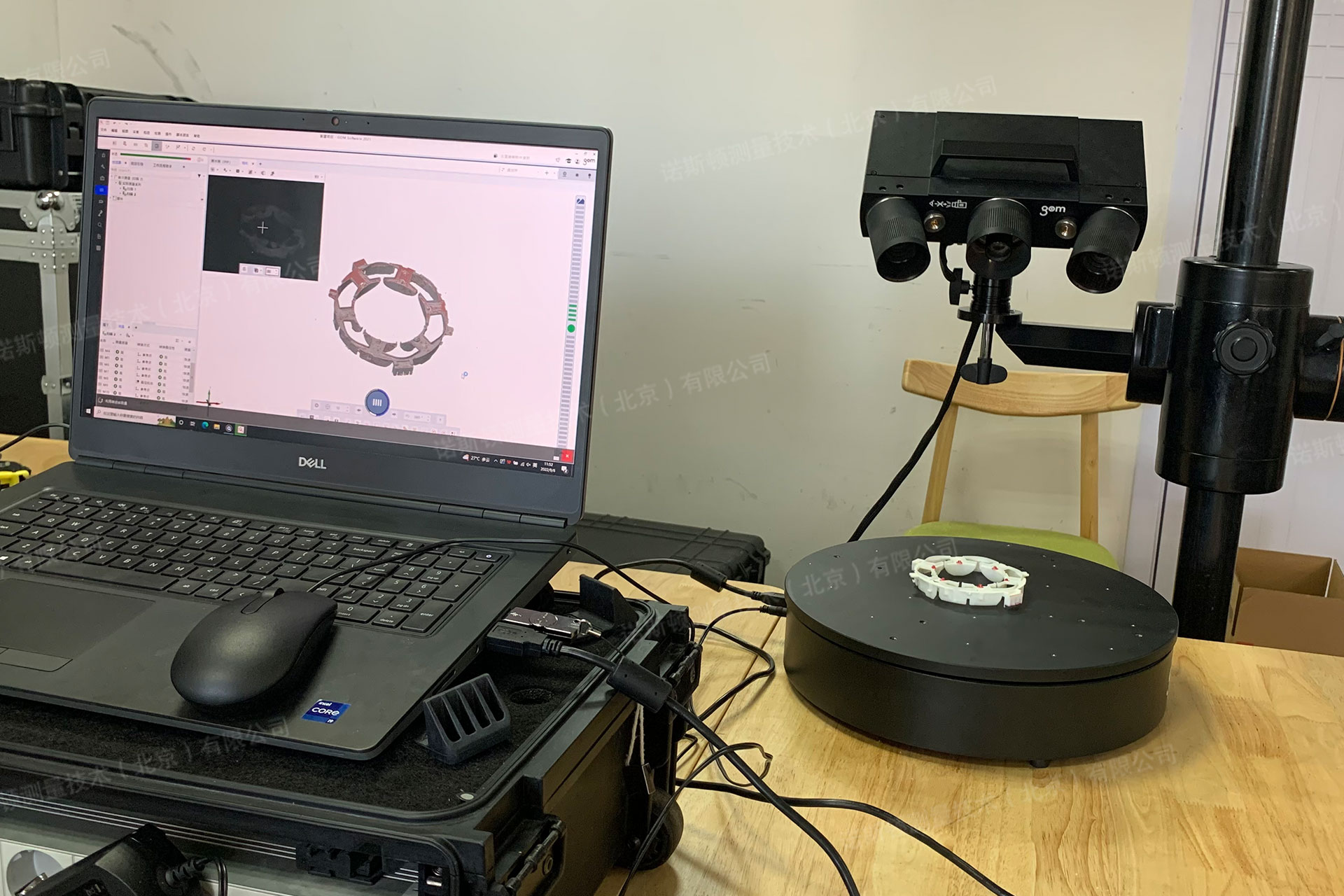

003.jpg▍精密注塑件三维扫描项目现场



▍精密注塑件三维扫描项目现场


● 项目痛点


注塑件由于表面不能有压力,接触式测量或者固定夹具会对工件造成损伤,或者表面变形,造成测量数据不精确,甚至会损坏工件。



▍精密注塑件三维扫描项目现场


● 解决方案


采用蔡司光学三维扫描技术可以在几分钟内获取零件表面的三维数据,实现零件快速检测。


48.jpg▍精密注塑件三维扫描解决方案


蔡司三维扫描仪ATOS Q拥有GOM三重扫描技术优势,测量头可以在各个位置获得三种视角的不同测量数据。

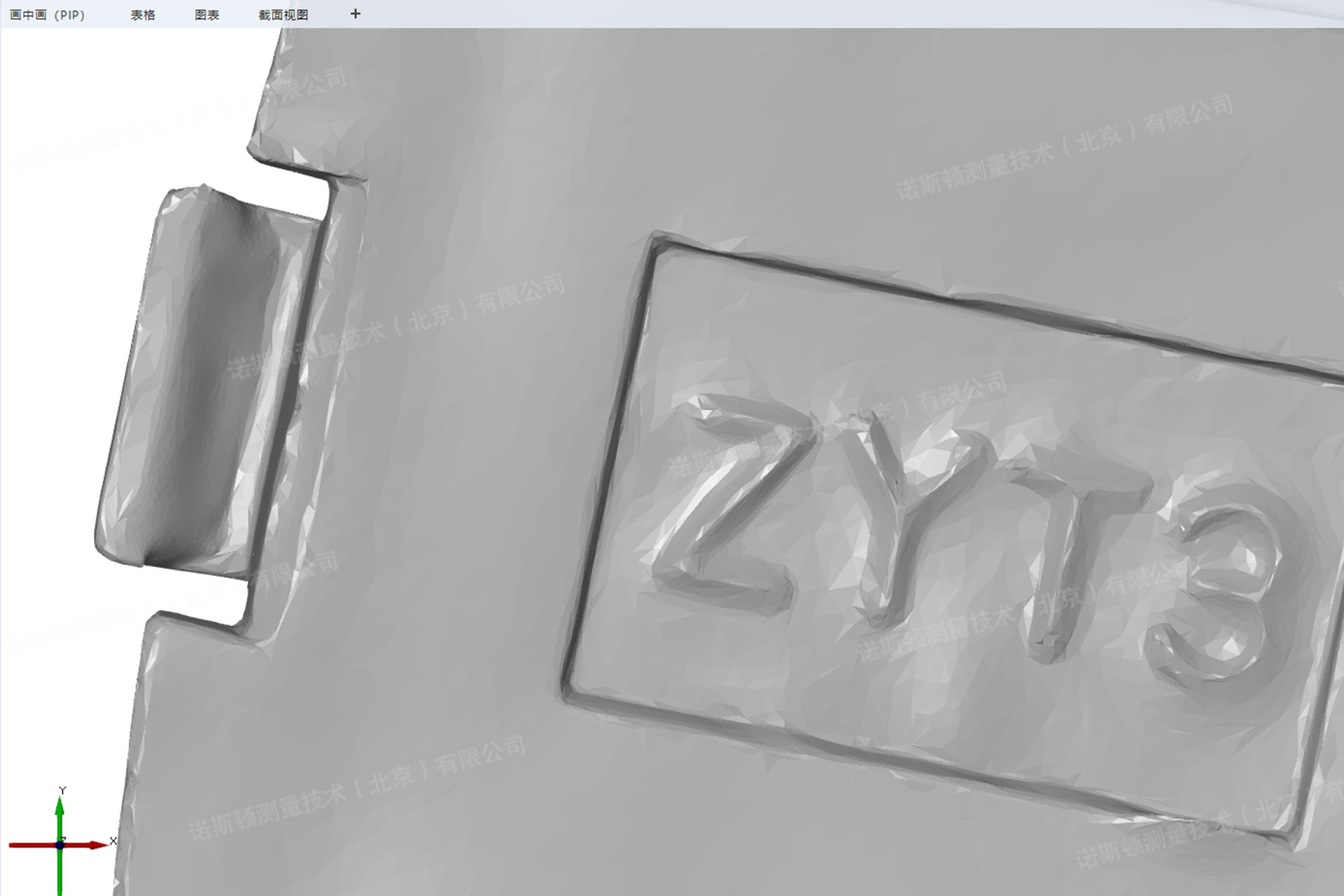

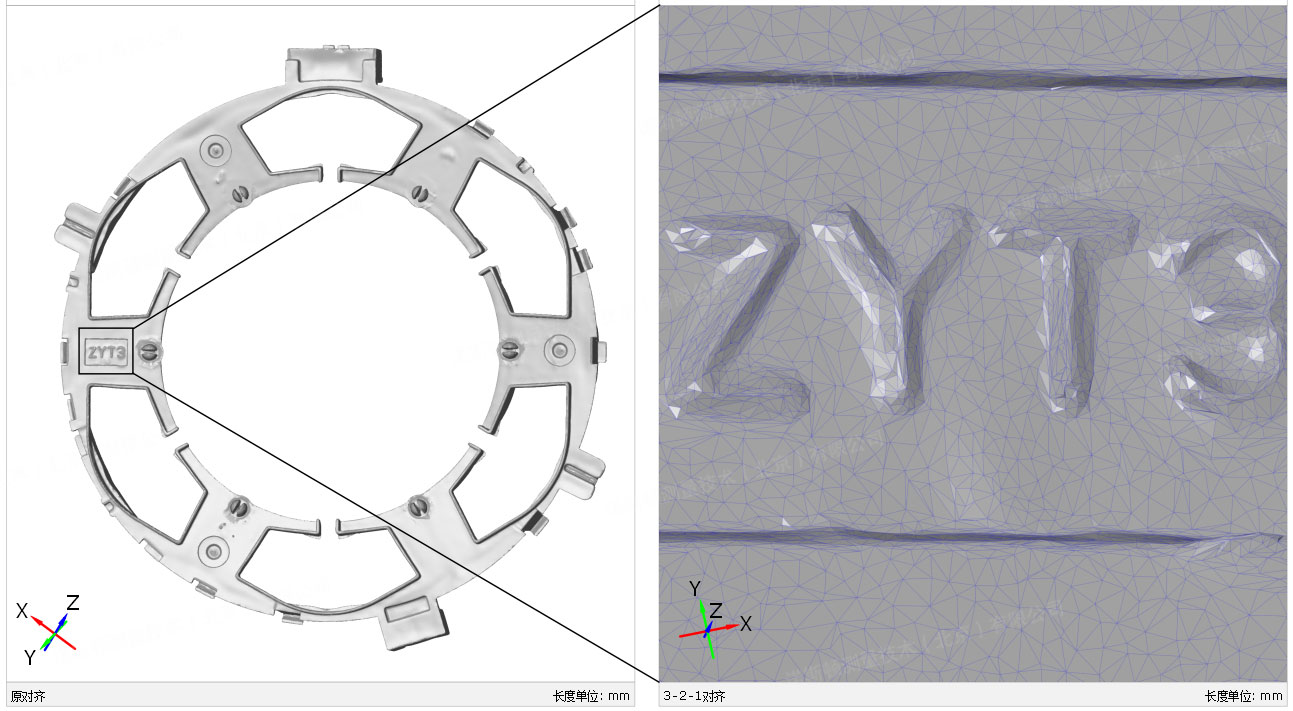

▍精密注塑件三角网格细节数据


系统会先看左右相机重叠扫描部分数据,然后单独看左侧相机生成的数据,最后是右侧的数据。两边的扫描数据互为补充,确保无遗漏。

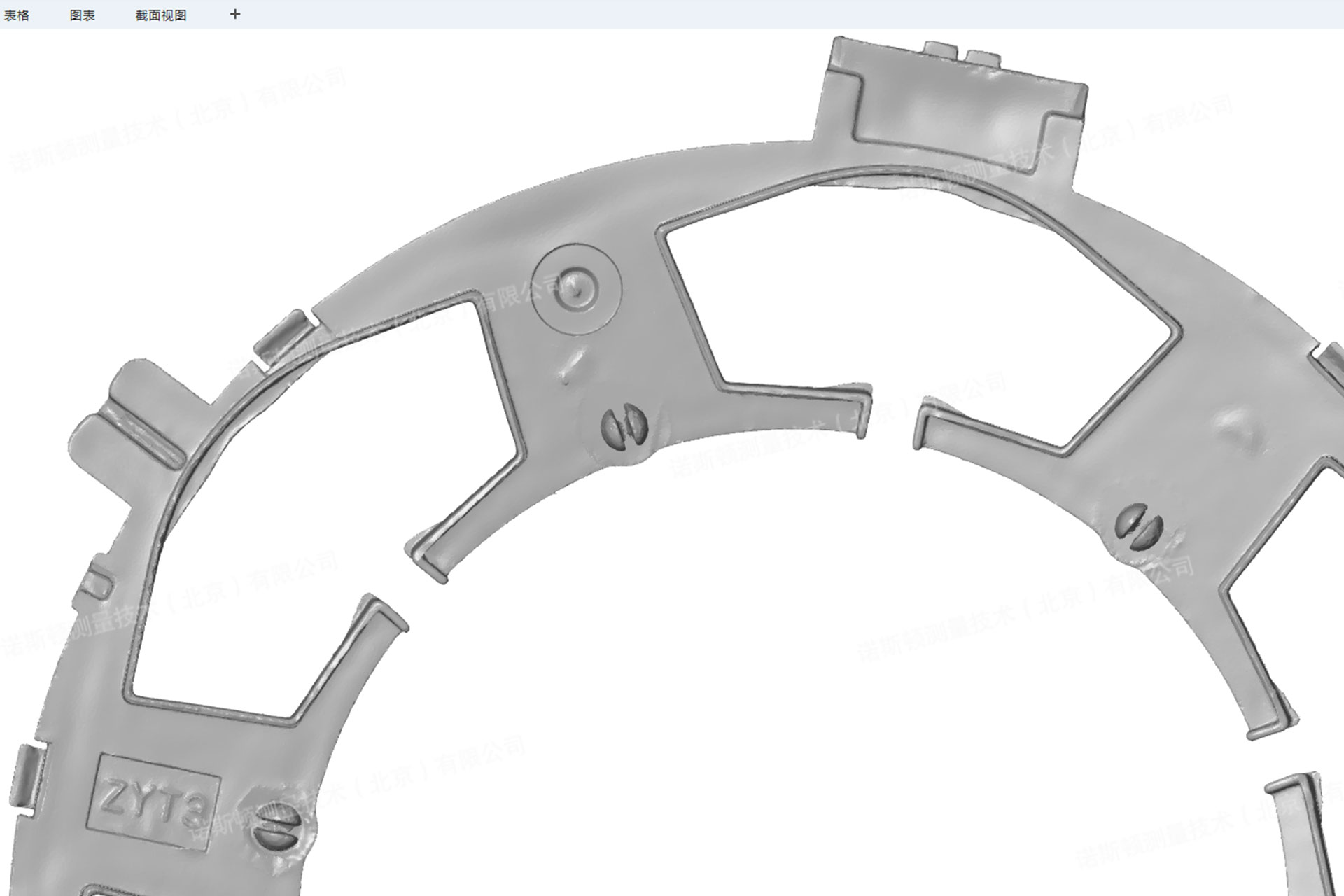

▍精密注塑件三维扫描模型数据



▍精密注塑件三维扫描模型数据


通过精确校准的三维相机,系统自动将来自三个视角的扫描数据拼贴在一起,这使得我们能够很容易的捕捉到难以深入的区域。

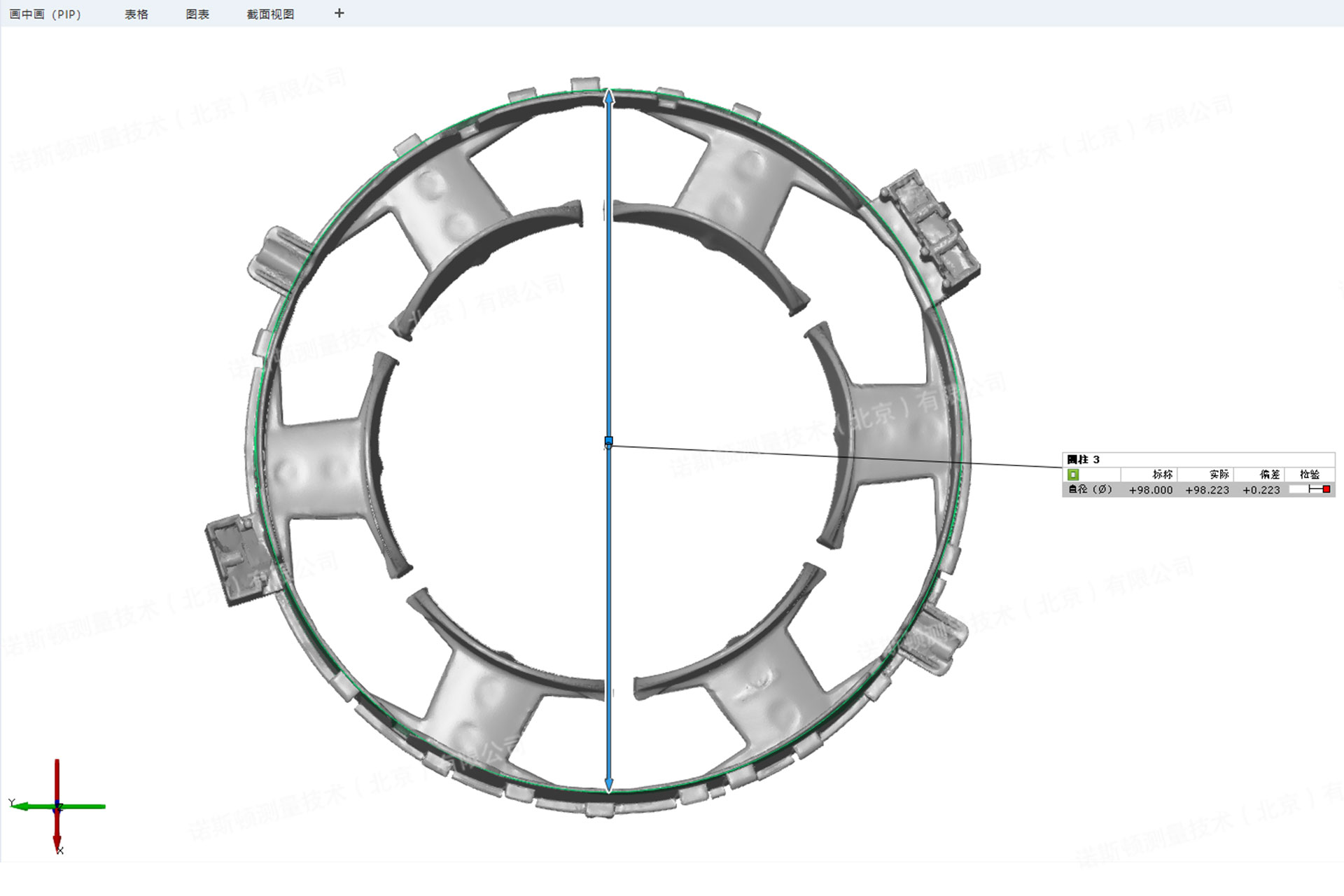

▍精密注塑件圆径三维检测数据



▍精密注塑件圆径三维检测数据


将结果及时反馈给产线,及时调整产线,降低损耗,节约成本,独有的三重扫描技术尤其针对复杂零件,可以获取完整全面的三维数据,实现全面检测。

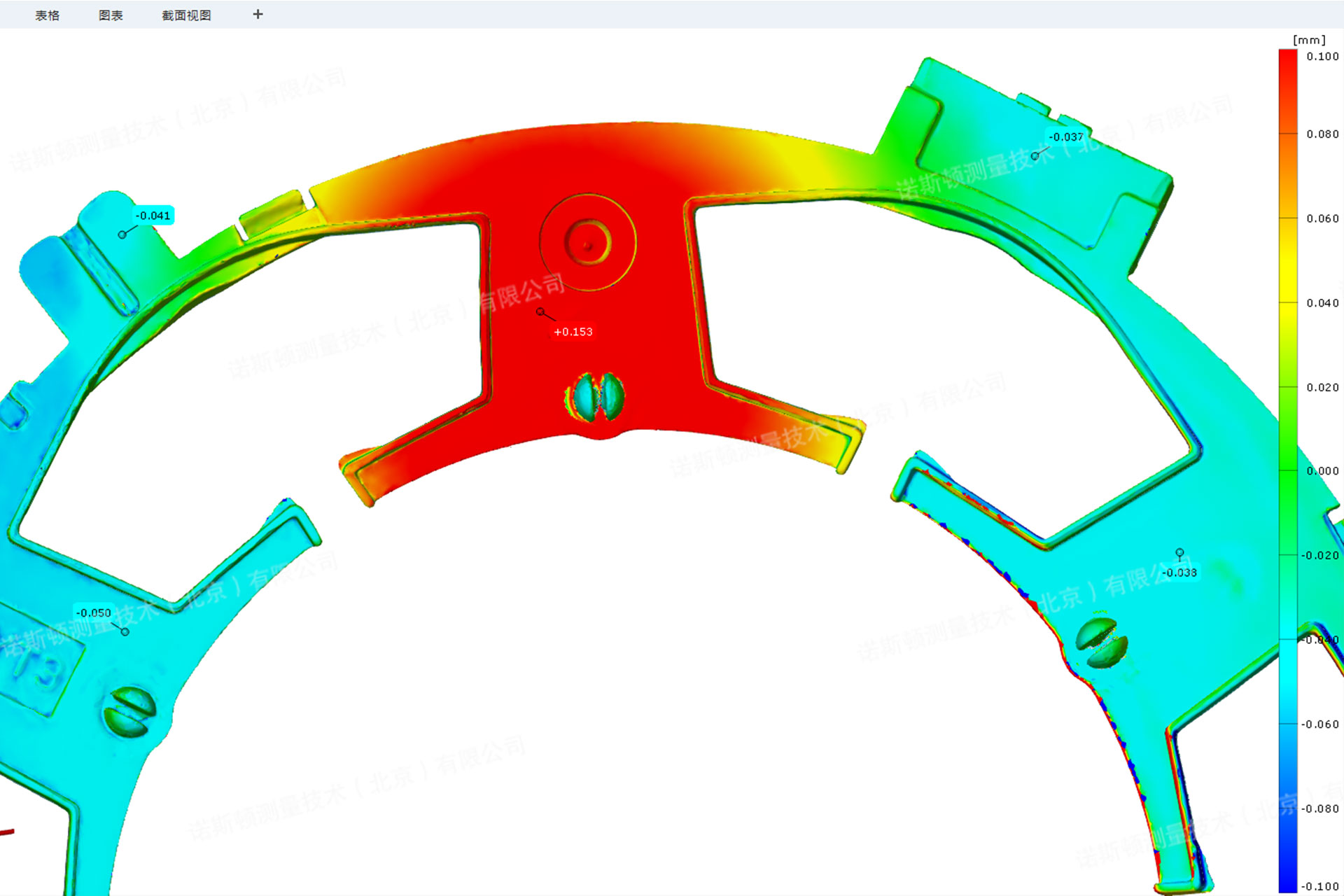

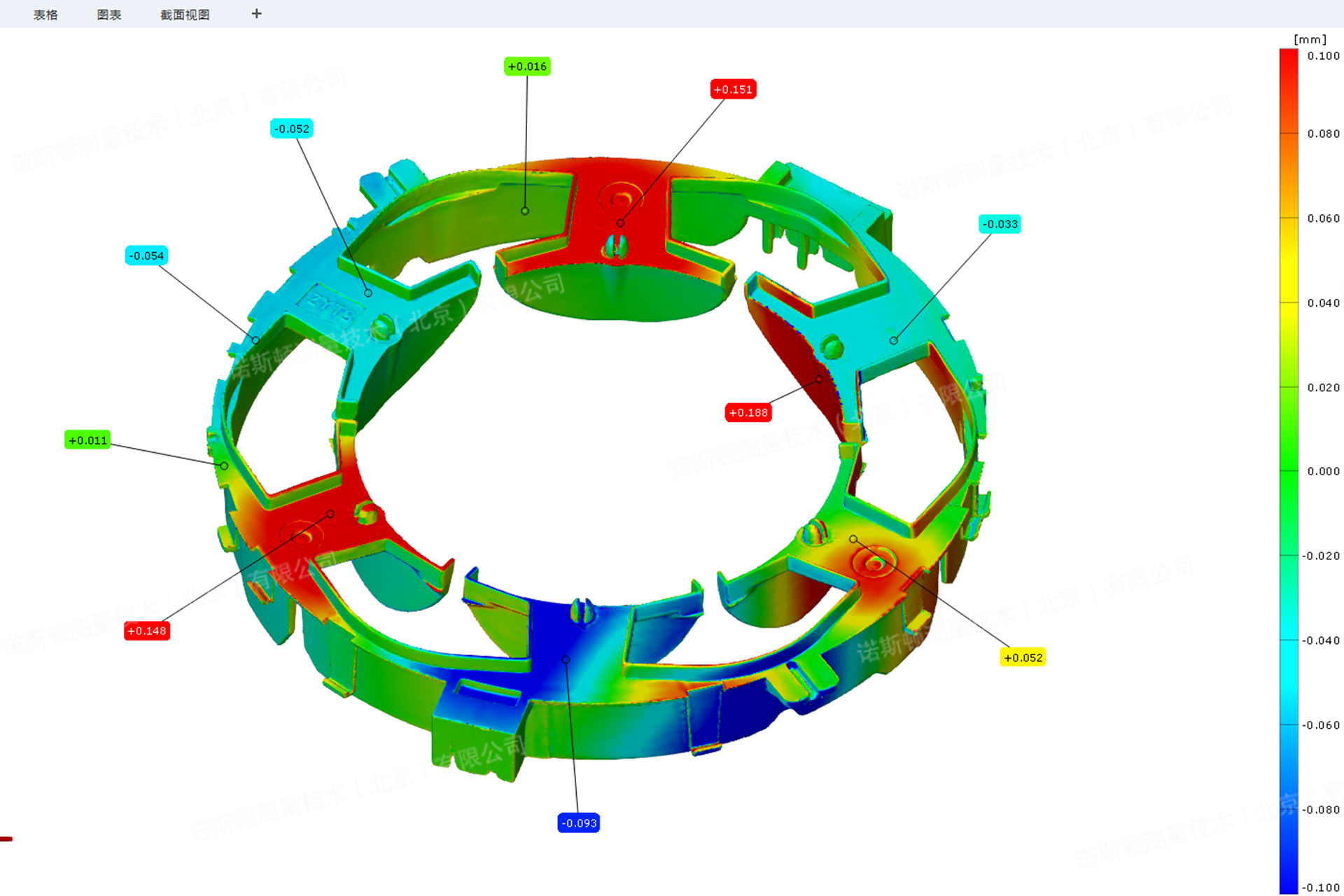

▍精密注塑件云图对比三维数据

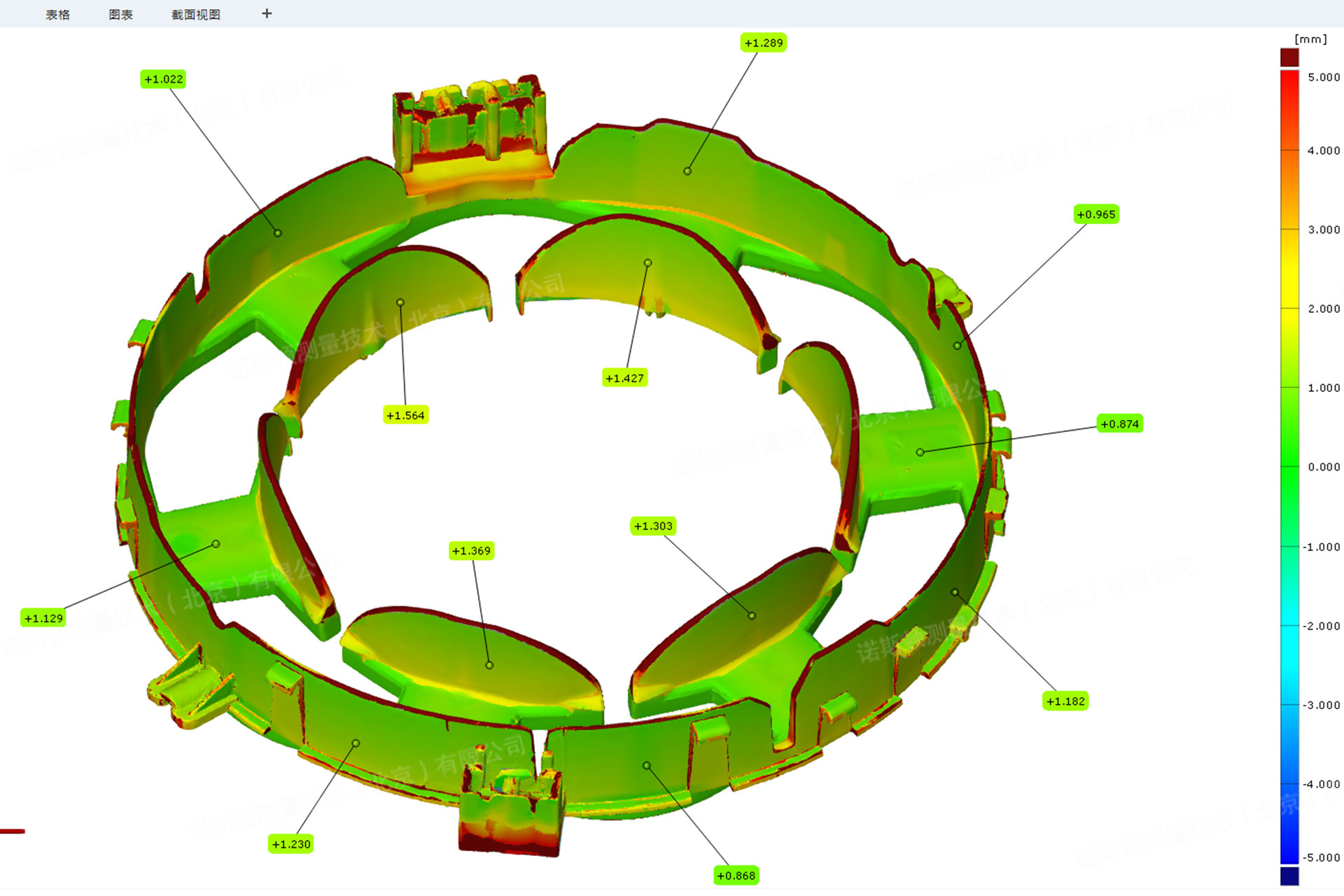

▍精密注塑件材料厚度三维检测数据

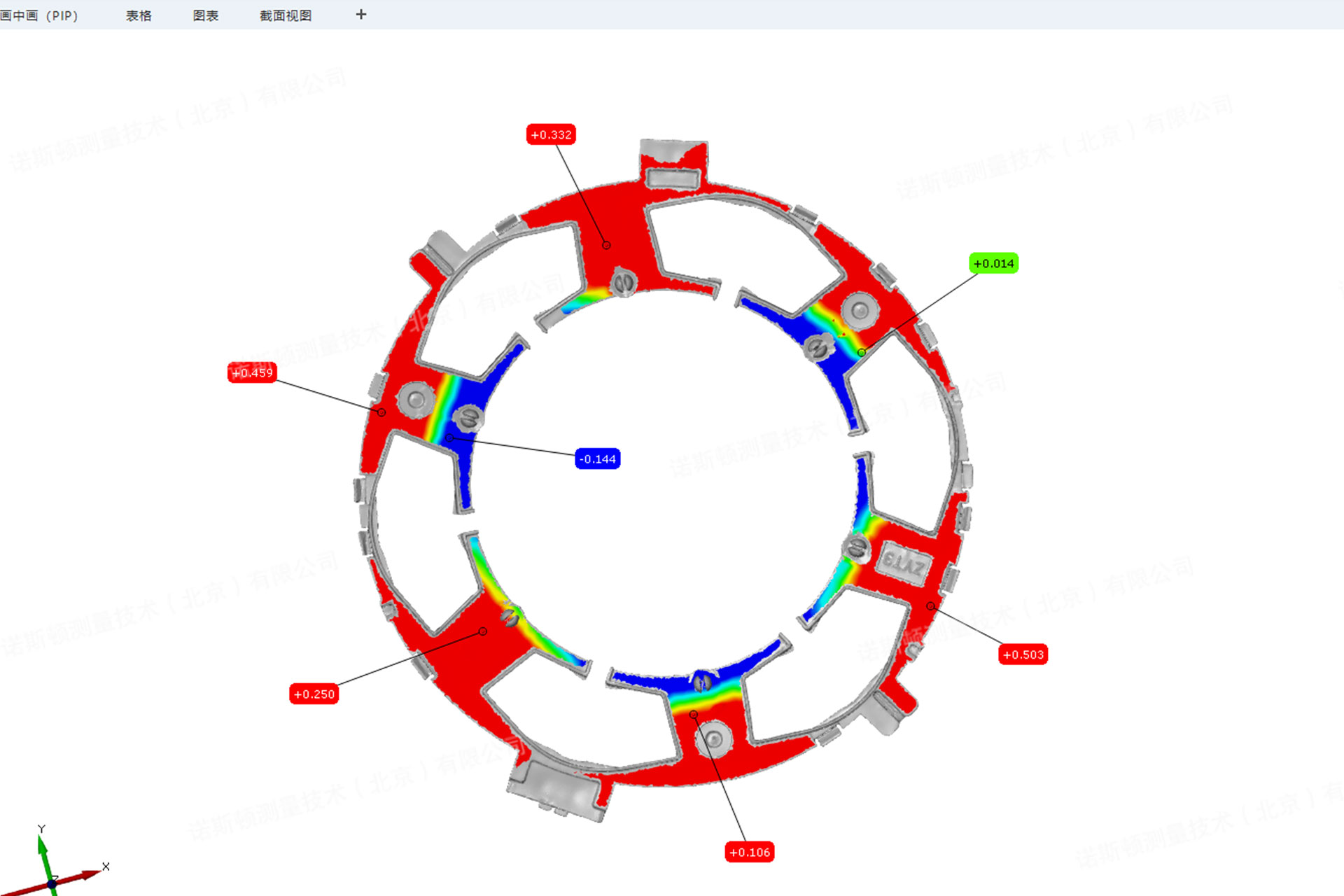

▍精密注塑件偏差标注三维数据



▍精密注塑件偏差标注三维数据


通过色谱图直观展示注塑工件的变形趋势及具体尺寸,助力工艺参数的快速修正,从而加快试模环节的进程。

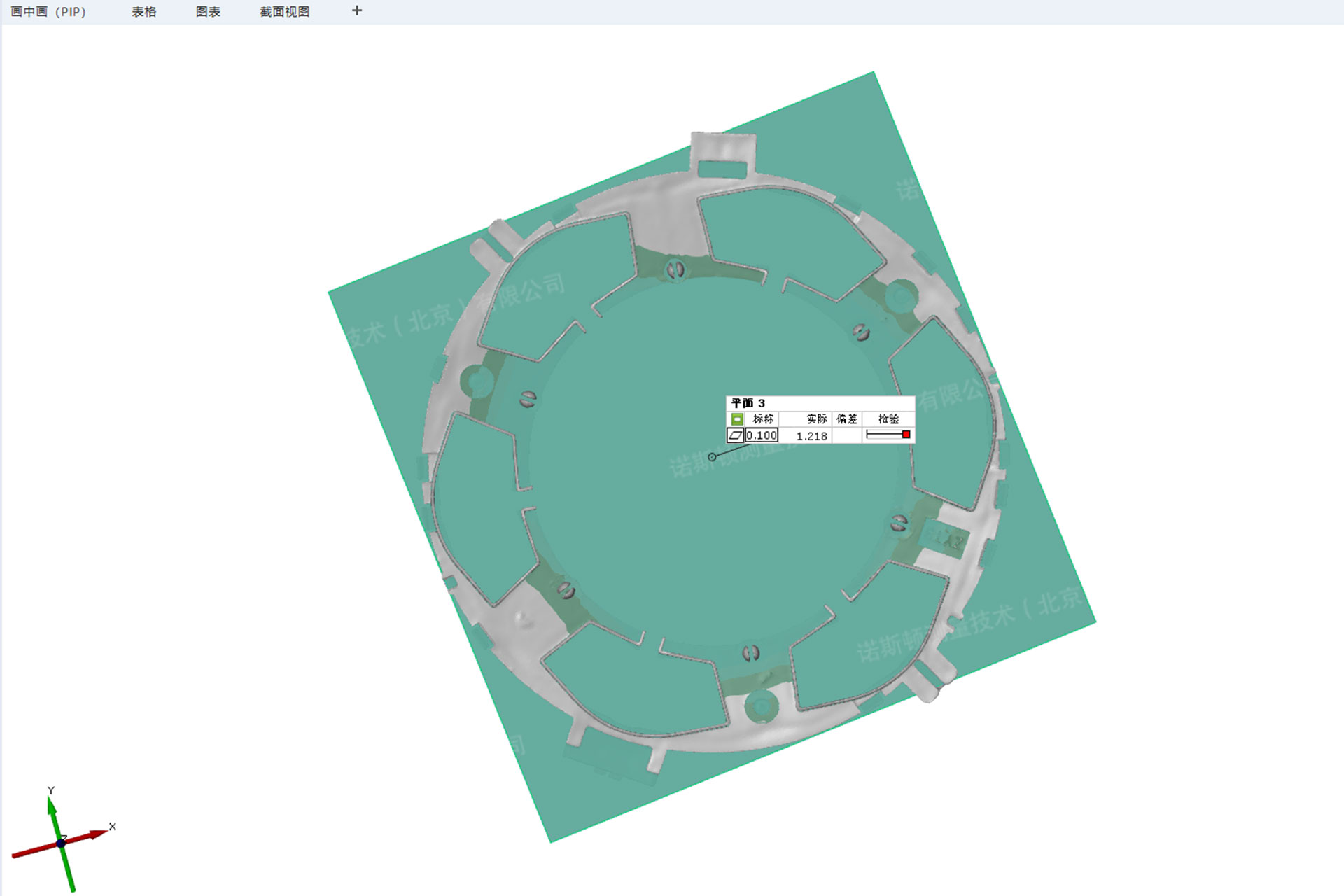

▍精密注塑件平面度三维检测数据



▍精密注塑件平面度三维检测数据

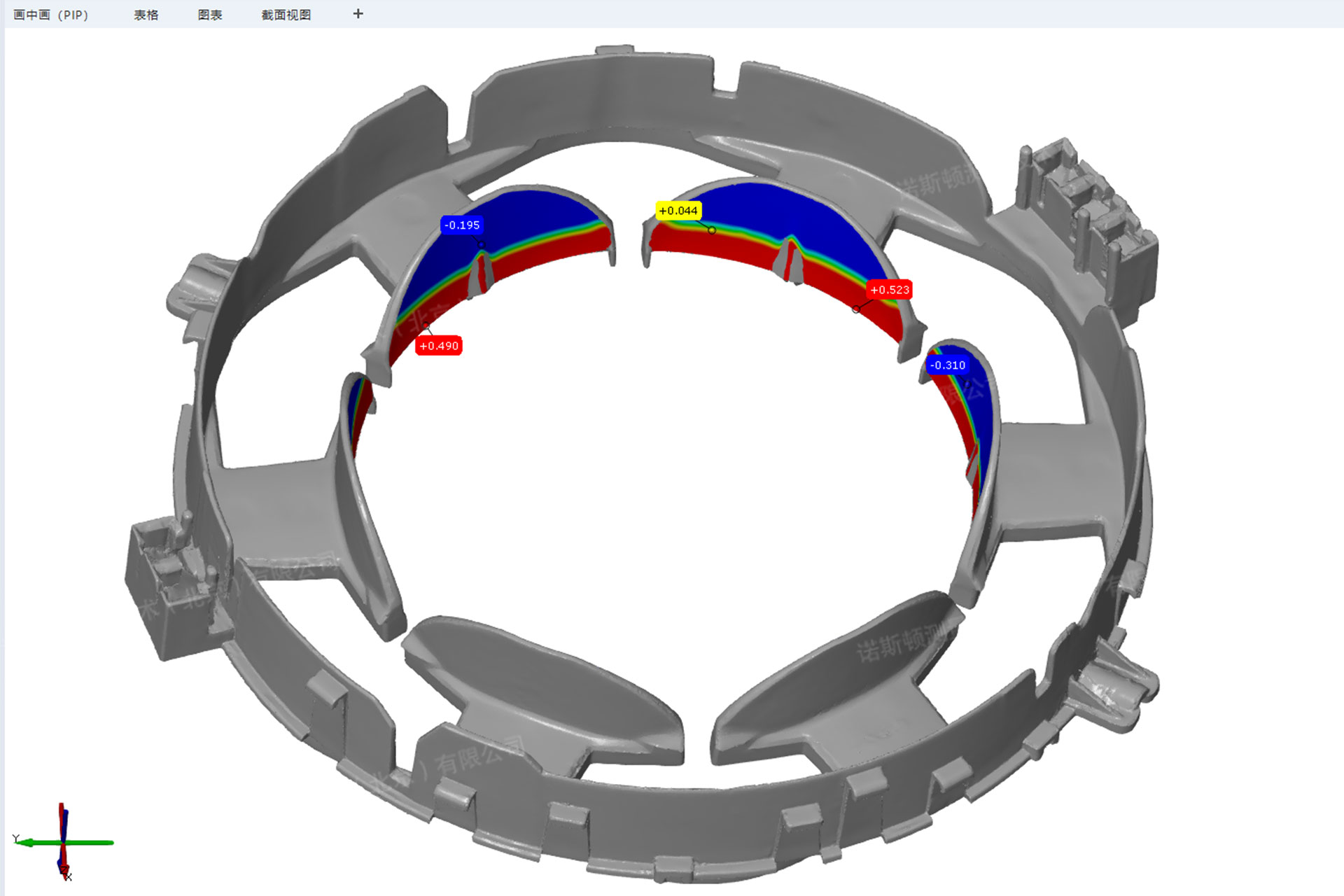

▍精密注塑件圆柱度三维检测数据


除此之外,还可以作为产品设计、初样检测和模具检测过程中重要的工具,检测结果具备实际偏差的直观可视性,为研发设计和生产质保提供了有效数据支持,在生产制造工作中具有良好的应用效果。

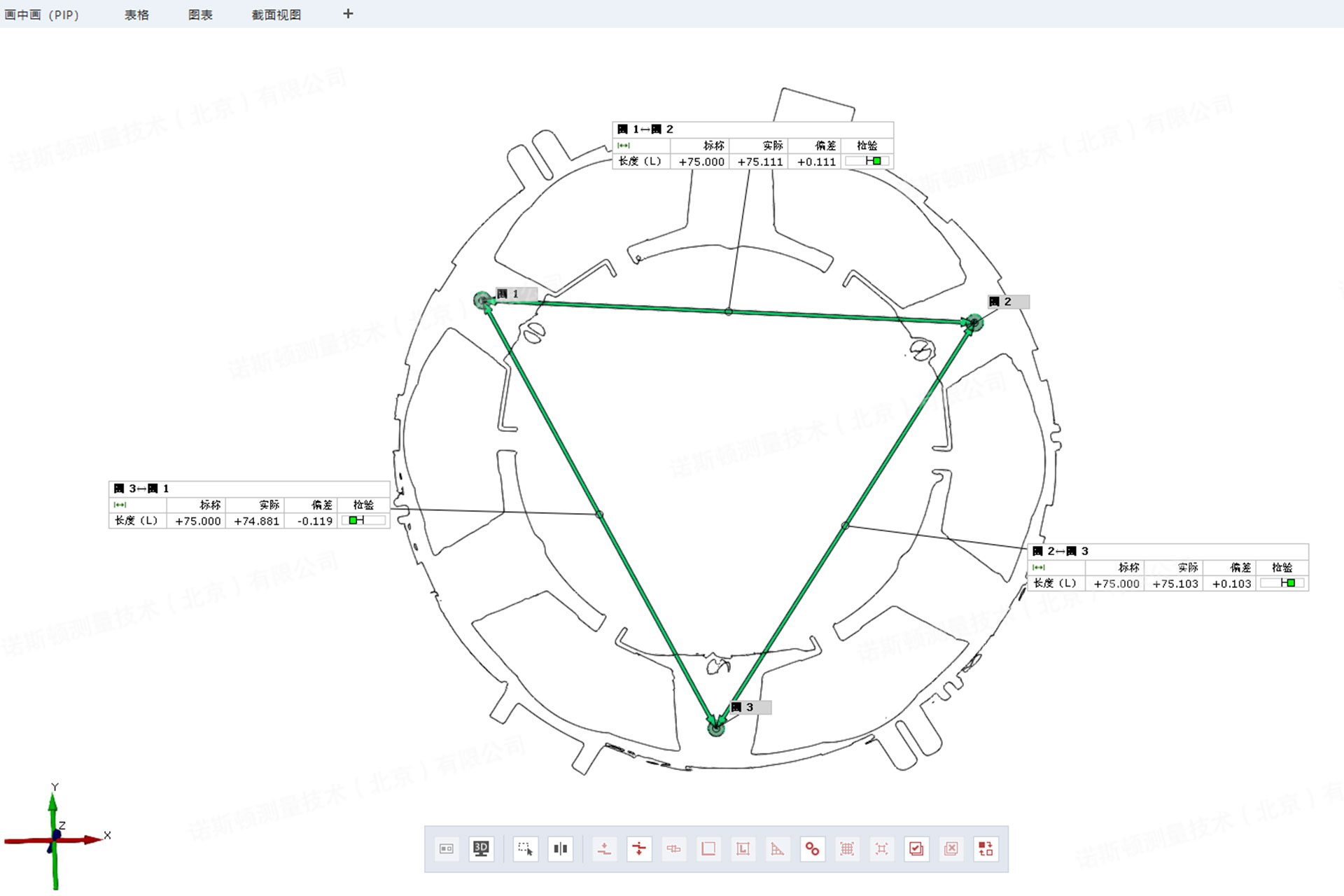

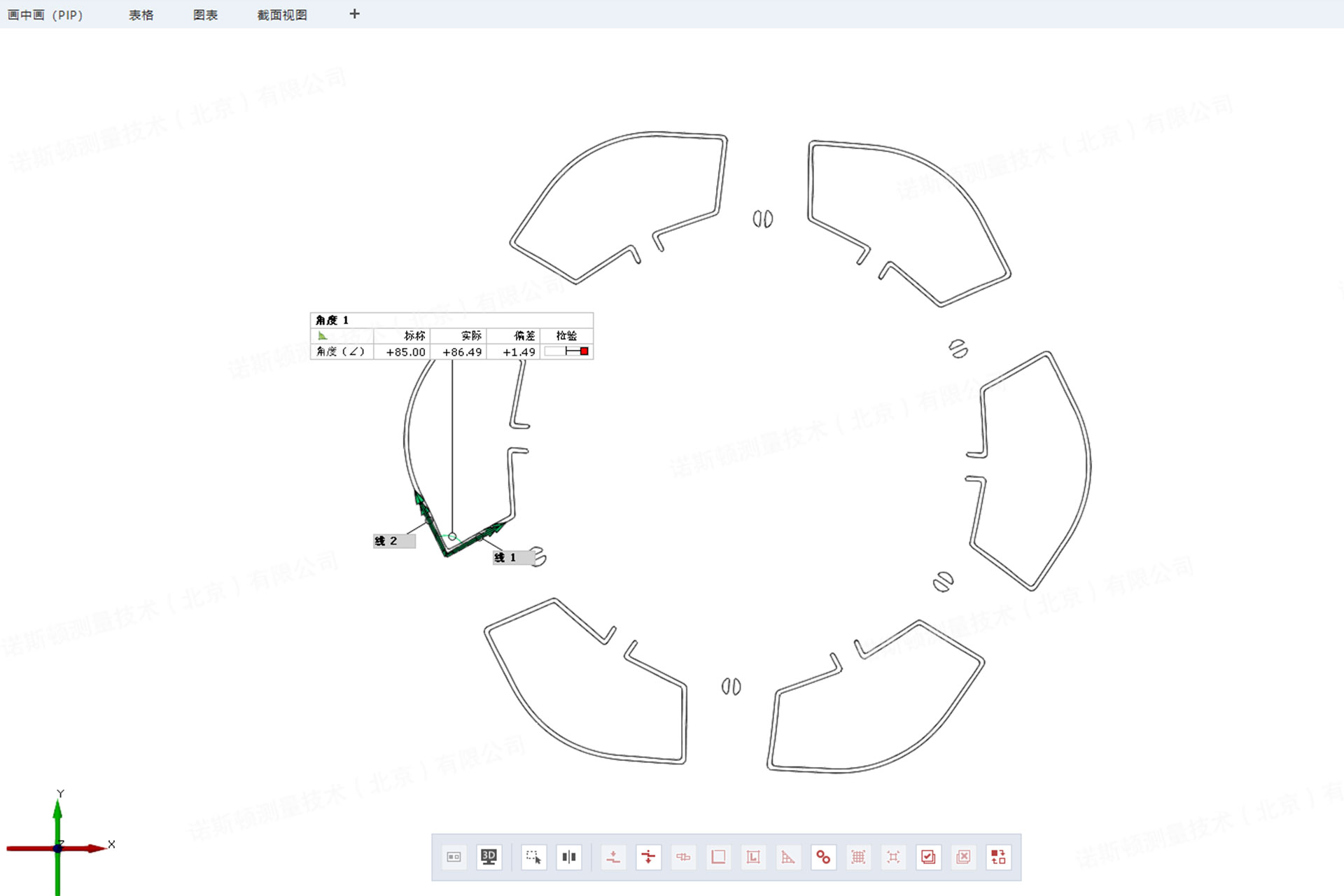

▍精密注塑件角度/孔距三维检测数据



▍精密注塑件同轴度三维检测数据


● 本期小结


通过三维扫描技术确保了理想的测量精度和速度,能精准、快速发现质量问题,帮助制造企业快速做出决策,把控产品质量,有效解决生产力问题。

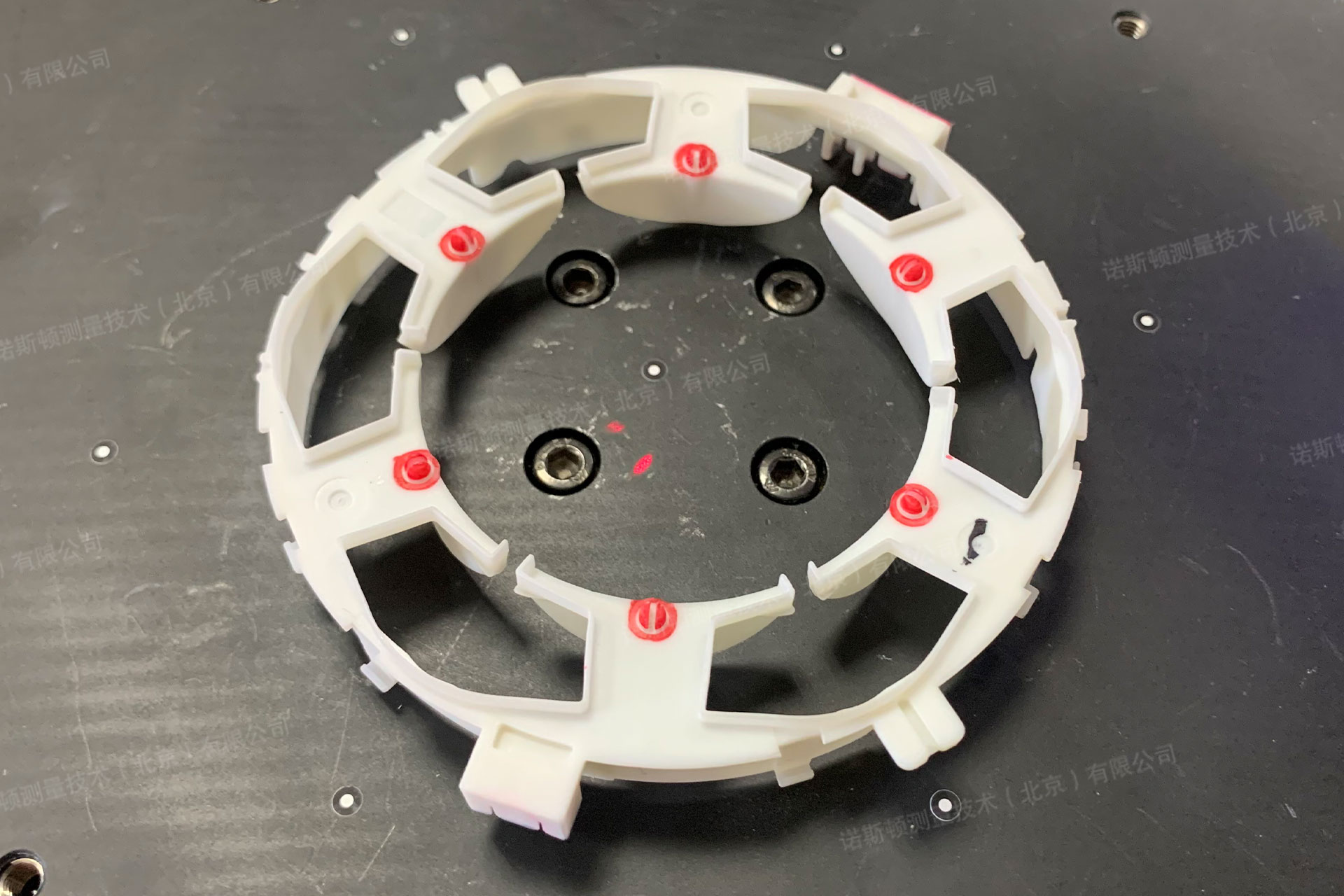

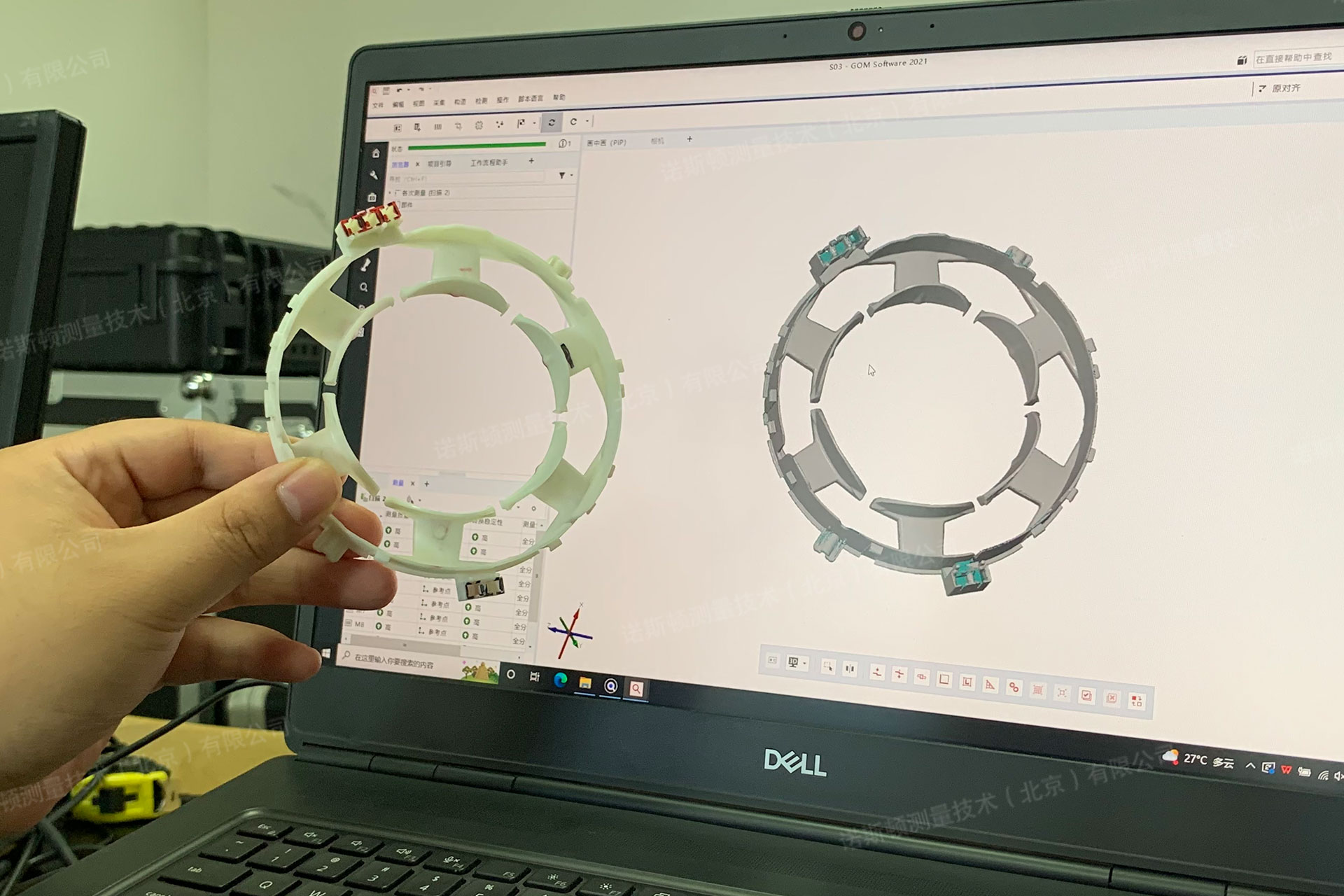

▍精密注塑件实物与三维扫描数据
