揭秘“黑色”和高亮“反光”零部件的高效3D扫描方案

浏览次数:1217 | 录入时间: 2022-09-26 | 分享:

黑色和高亮反光物体在制造业中随处可见,在使用三维激光扫描仪扫描这些特殊表面时,常常会因其表面特性,对激光信号造成一定的干扰,从而生成高噪点的点云。


20.jpg▲图片来源网络,如有侵权联系删除



为什么黑色和高反光的材料3D扫描具有挑战性?


黑色是吸光的颜色,黑色表面对光的反射系数很低。高反射的表面材料容易发生镜面反射,所以很难直接扫描。

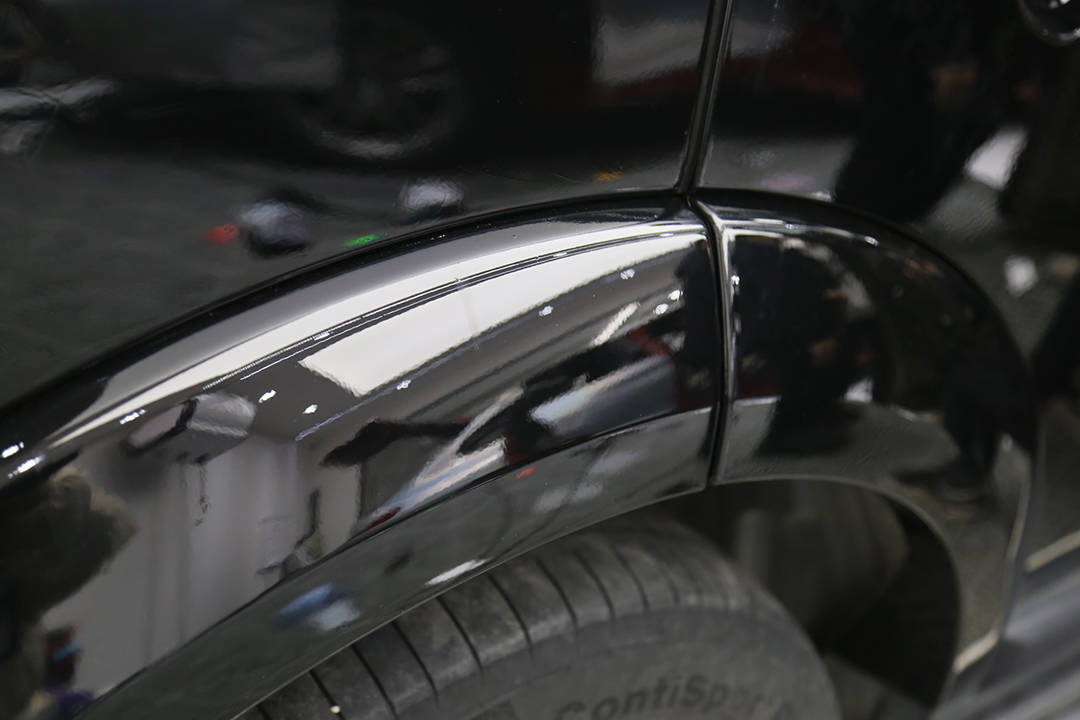

▲黑色汽车零部件


如果使用普通的3D扫描仪,在扫描前需要对样件上喷显像剂或喷粉,有助于捕捉高亮物体的外形数据信息。

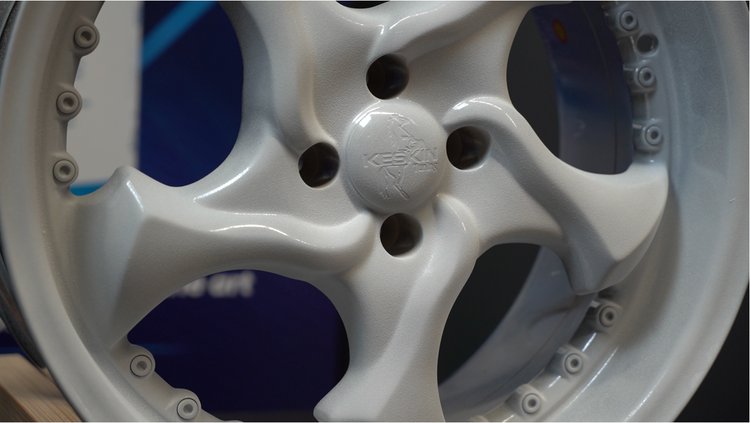

▲高亮零部件喷粉效果


发动机油底壳部件3D扫描解决方案


项目概述:

油底壳位于发动机的下部,可拆装,并将曲轴箱密封作为贮油槽的外壳。其作用是防止杂质进入,并收集和储存由发动机各摩擦表面流回的润滑油,散去部分热量,防止润滑油氧化。

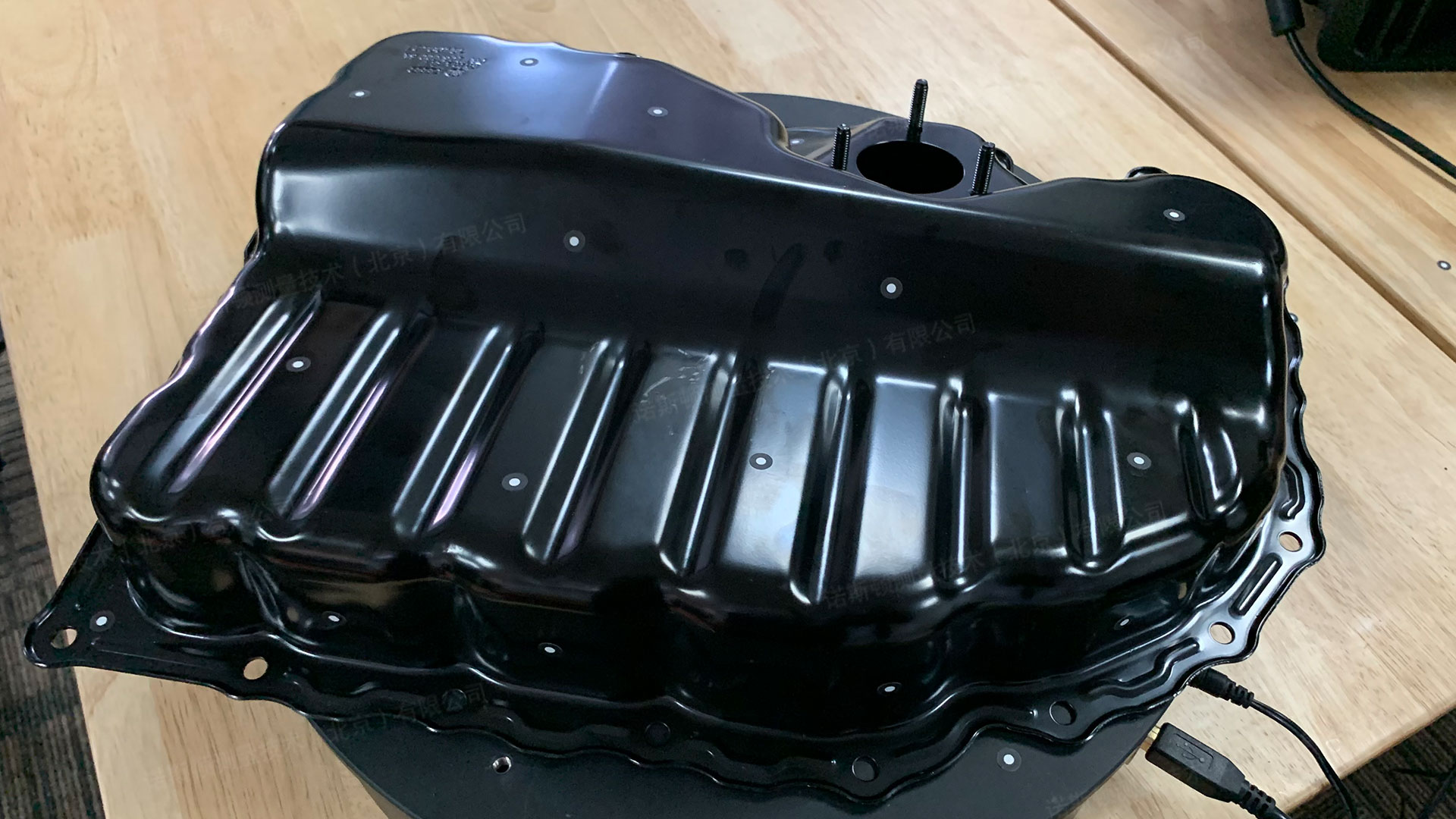

▲黑色高亮发动机油底壳部件


解决方案:

使用蔡司 ATOS Q 高精度三维光学扫描仪,对发动机油底壳的型面、边界等进行三维扫描,部件尺寸约为40公分,获取全面高精度数据仅需两分钟。


▲发动机油底壳三维扫描现场


015.jpg▲发动机油底壳三维扫描现场


蔡司 ATOS Q 条纹投影技术具有高精度的细节测量性能,适用于中小型零部件的生产质量控制。


▲发动机油底壳三维扫描现场


尤其在检测反光的表面或者凹凸复杂的物体时,使用三重扫描技术所得的结果将包含更多的细节,技术优势愈发凸显。

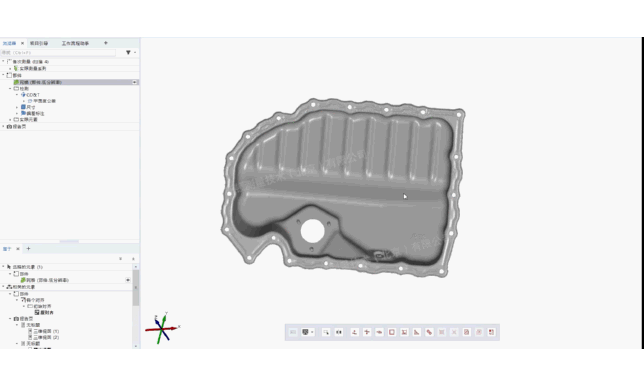

▲发动机油底壳三维扫描模型


▲发动机油底壳三维扫描模型


扫描数据获取完毕,将获取的三维点云数据导入相关软件进行数据对比检测。

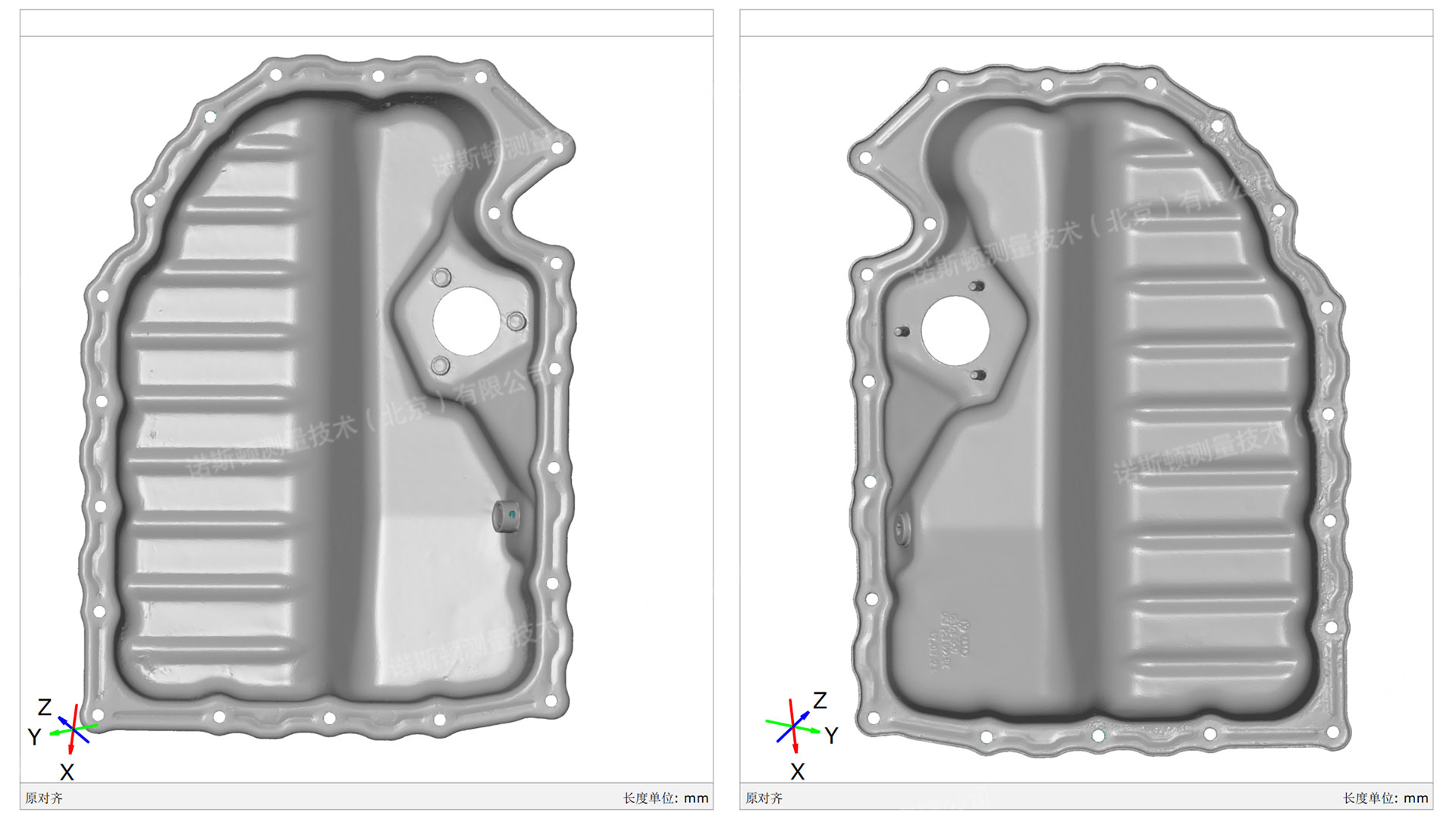

▲发动机油底壳三角网格数据

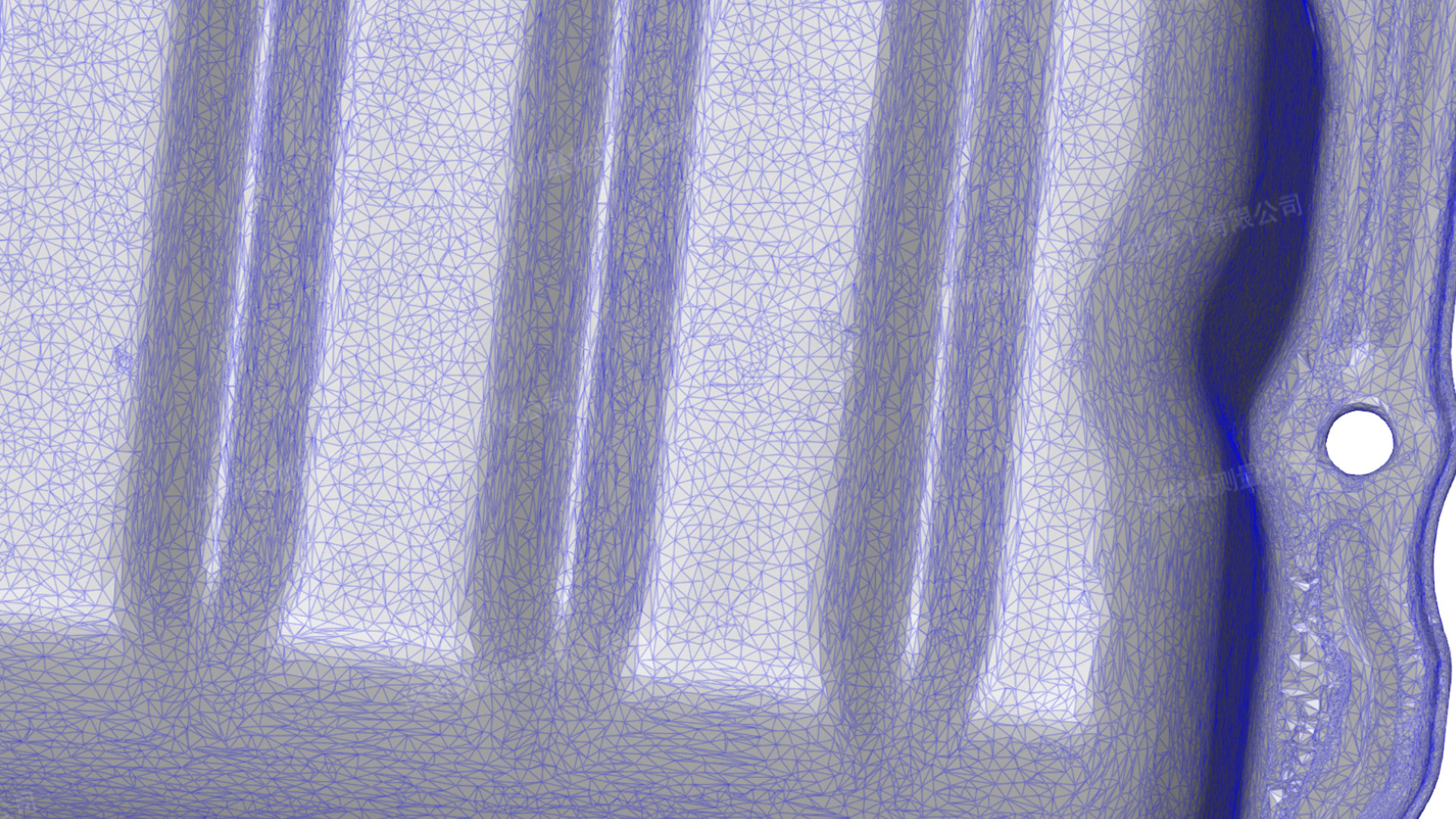

▲发动机油底壳三角网格细节数据


将其获取的数据与原始数模在软件中进行比对,可生成直观的检测报告,通过检测报告展示的色谱图,评定零件的偏差,用于后期零件改型。

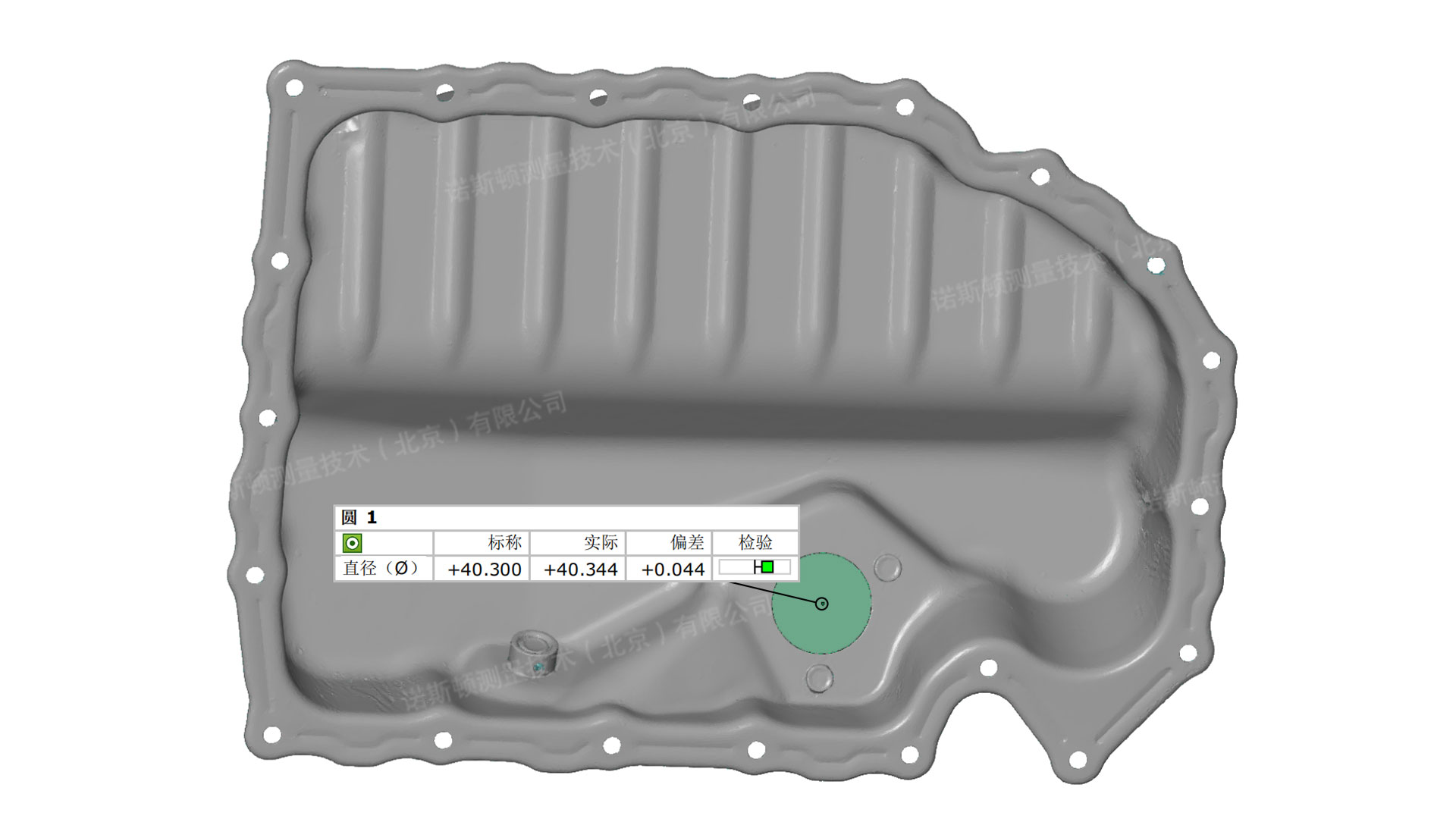

▲油底壳三维模型圆孔直径尺寸检测


通过扫描获得三维数据,与原始数字模型进行比较,检测误差值,检查模具质量是否符合要求。

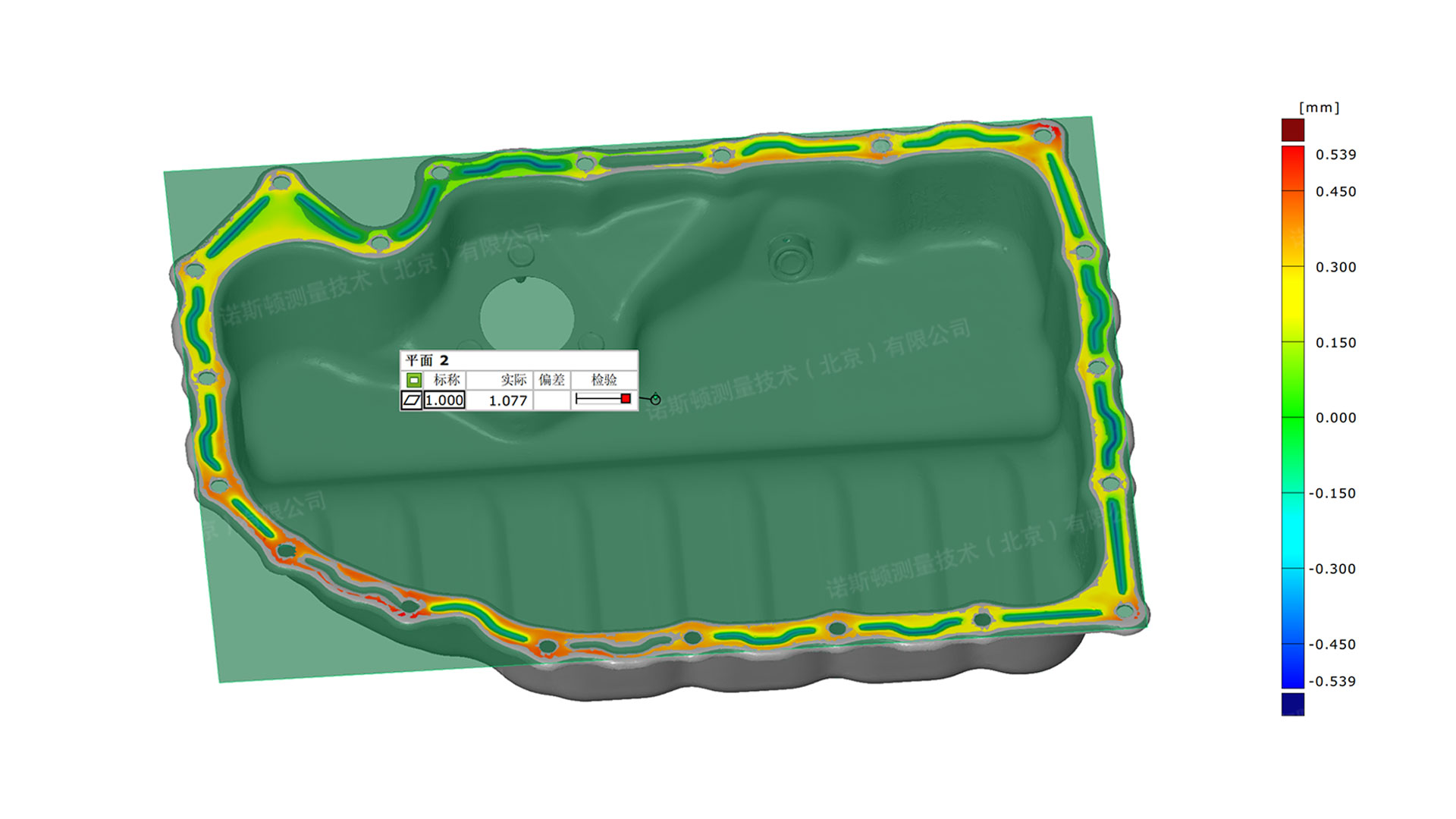

▲油底壳三维模型平面度尺寸检测


客户可以根据呈现的分析对比色谱图,清楚地掌握整个油底壳部件壁厚的情况,从而对其进行数据分析及修复。

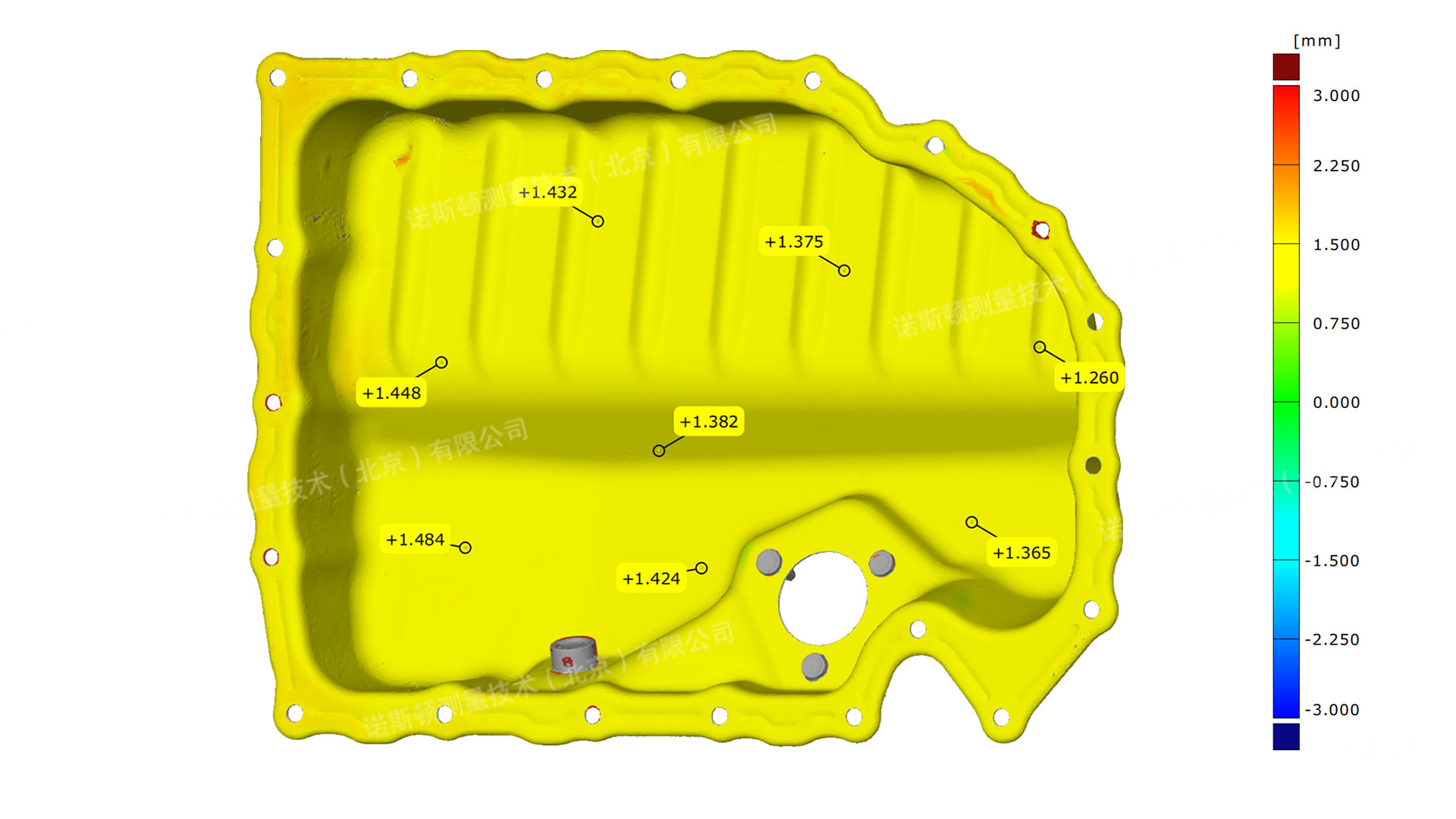

▲油底壳三维模型材料厚度偏差检测




本期小结


通过使用光学三维扫描仪对“黑色”和“反光”零部件进行非接触式测量,短时内即可获取精准的表面信息和细节,为后期数据拟合对比报告的完整和准确性打下了坚实的基础,提高企业生产制造效率和整体效益。
