由于安全、高效、运量大、低污染等特性，轨道交通已成为日常出行、货运的重要方式。轨道交通的高速发展对相关装备制造产业提出了更高的要求，三维扫描技术在轨道交通相关部件及模具的产品开发、质量控制等应用中大显身手，有效地保障了轨道交通的运营安全。

图片转载自网络，如有侵权联系删除

地铁车头三维扫描变形检测项目案例

项目概述

客户需要对已投入使用的地铁车头外形扫描，得到其外形数据，与数模进行比对，以此来判断其形变量以及是否可以继续使用。

▲地铁车头现场

技术难点

由于地铁车头尺寸较大且多由大曲率曲面构成，依靠传统测绘方式难以得到所需的外形数据。

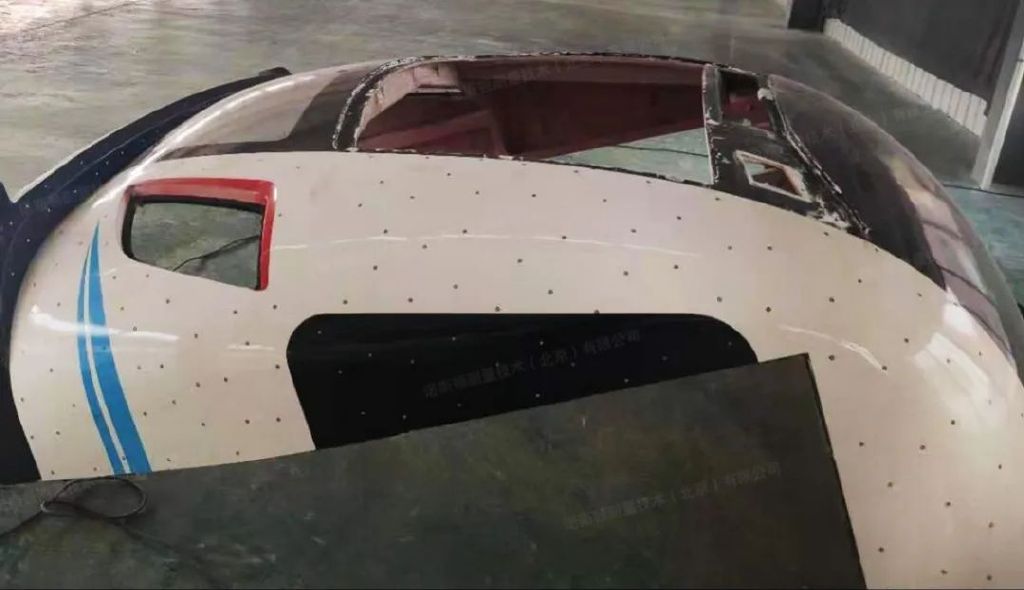

▲地铁车头三维扫描现场

解决方案

蔡司 T-SCAN hawk 手持三维扫描仪内置摄影测量系统，可以有效降低由于工件较大而产生的累计误差，提高全局扫描的精度。

▲地铁车头三维扫描现场

▲内置摄影测量系统

该扫描仪方便携带到工业现场或者生产车间，并根据被扫描物体的大小、形状以及扫描的工作环境进行高效精确地扫描。

▲地铁车头三维模型数据

▲地铁车头三角网格数据

将获取的地铁车头三维数据与数模在GOM软件中进行比对，可以快速准确地获取车头各个位置的偏差，并生成比对报告。

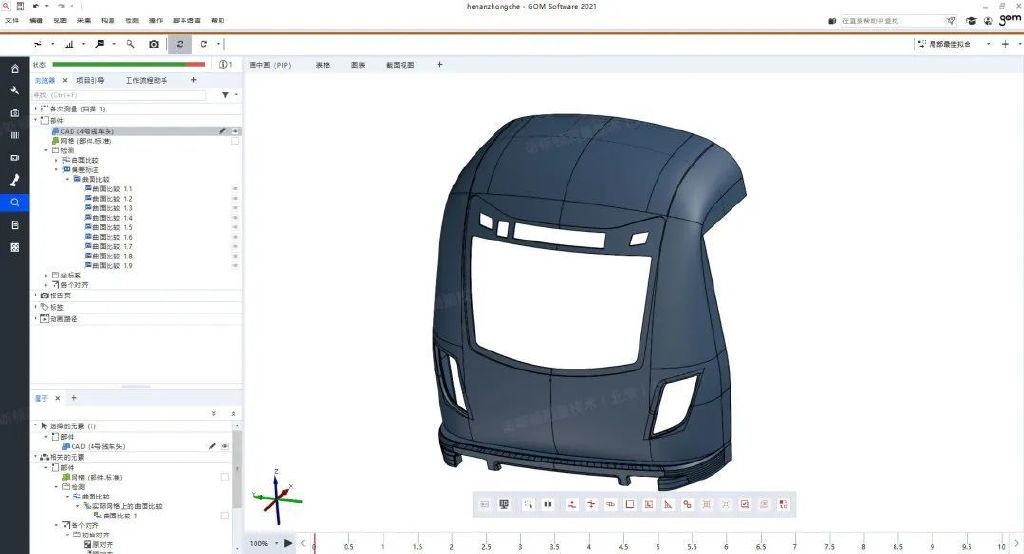

▲地铁车头设计模型

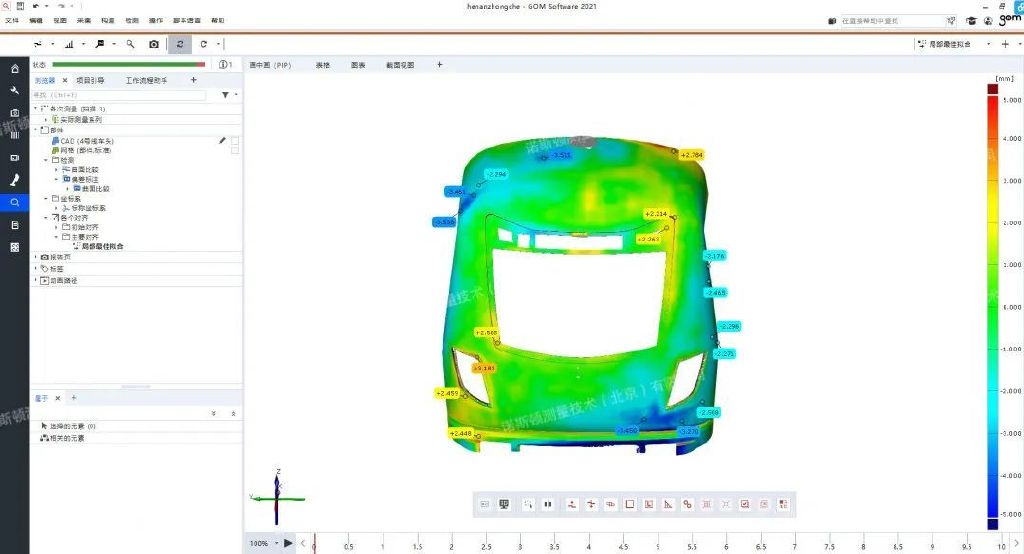

▲地铁车头扫描比对

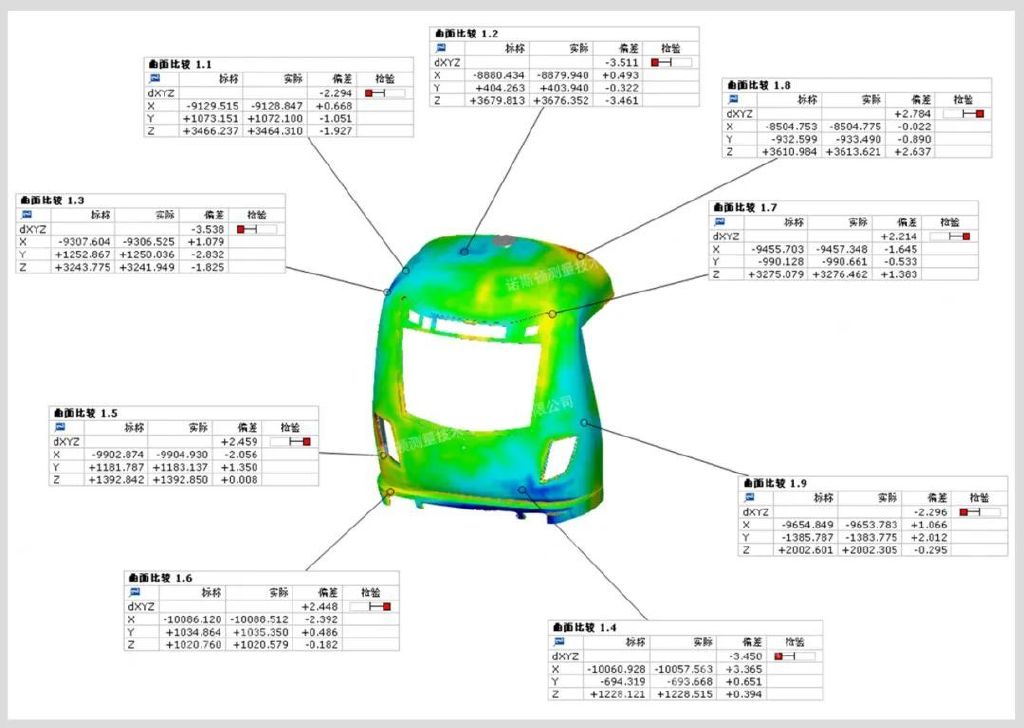

▲地铁车头曲面比对数据

相比传统的测量手段，三维扫描技术可获取更为准确全面的原型数据，为产品质检以及后期的设计修改提供依据。同时，快捷的扫描方式也大大了提高检测的效率，减少时间和人力成本。

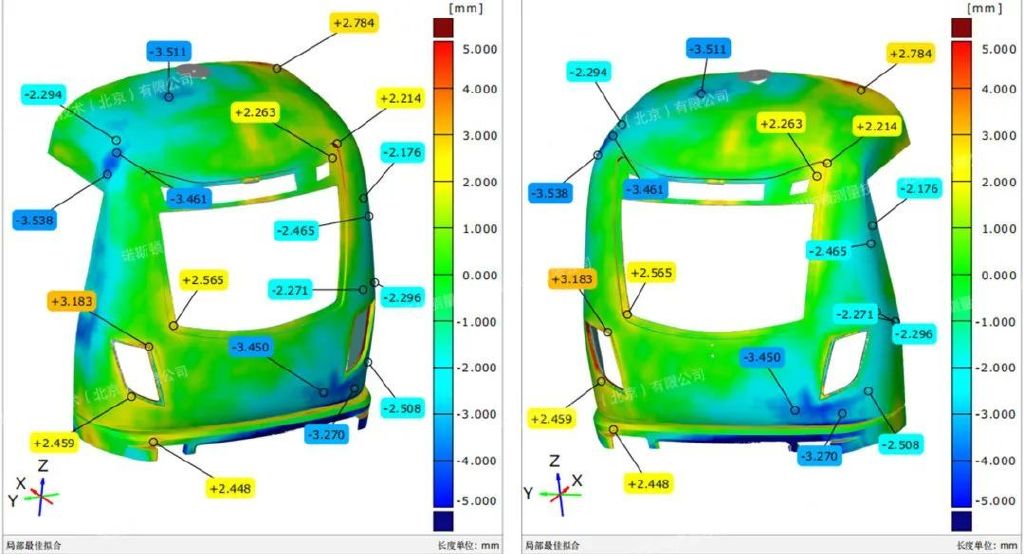

▲地铁车头扫描比对

本期小结

三维扫描技术不但可以为轨道交通开发与生产中的各种偏差改进、虚拟装配、可重复分析和追溯等应用场景提供准确丰富的数据资源，也能为后期的维护修复提供依据和支持，进一步促进轨道交通事业的发展。
